ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS

TRASEROS

76

76-7

376

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Cerrojos inferiores de las banquetas traseras

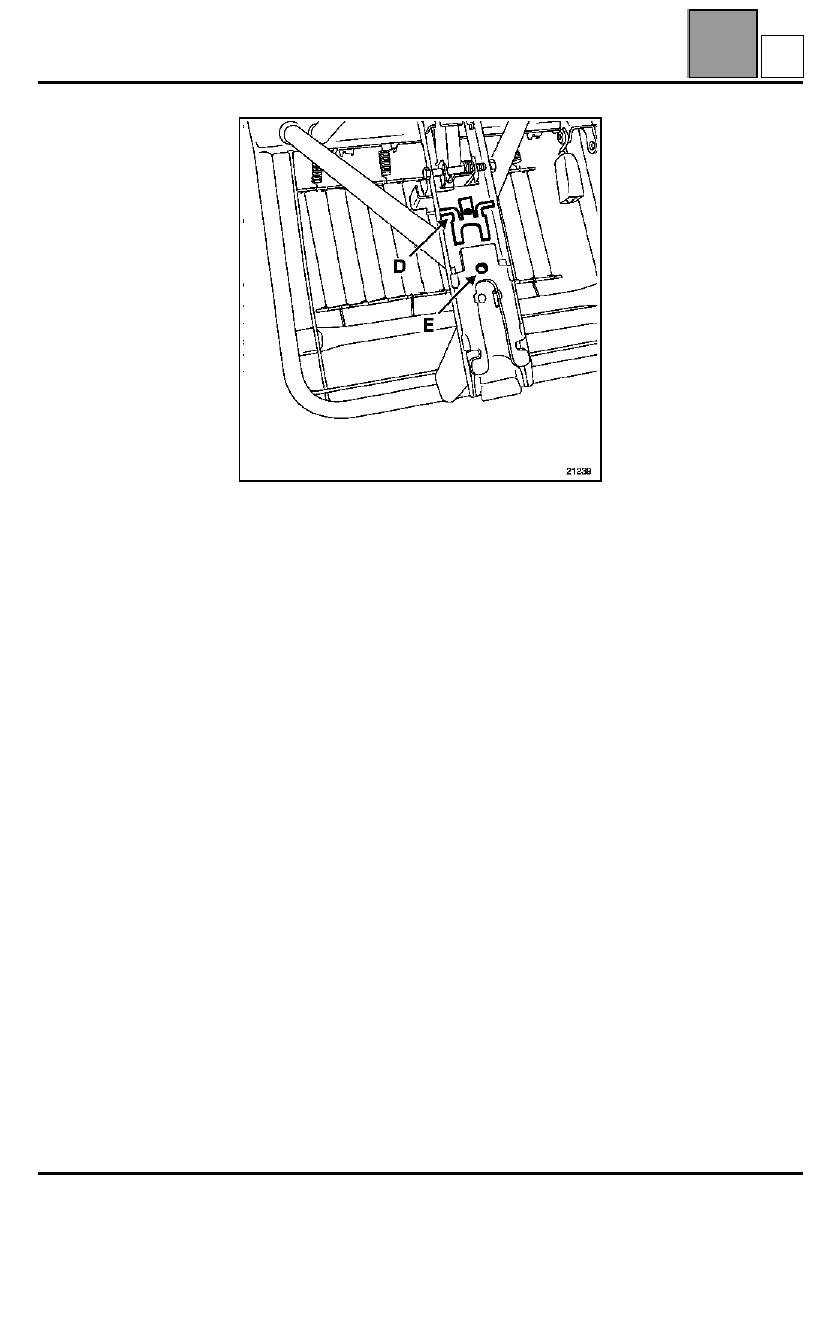

Asegurarse de la presencia de las guías inferiores.

El peón de indexado (D) encaja en el orificio de la
armadura (E).

C

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS

TRASEROS

76

76-8

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

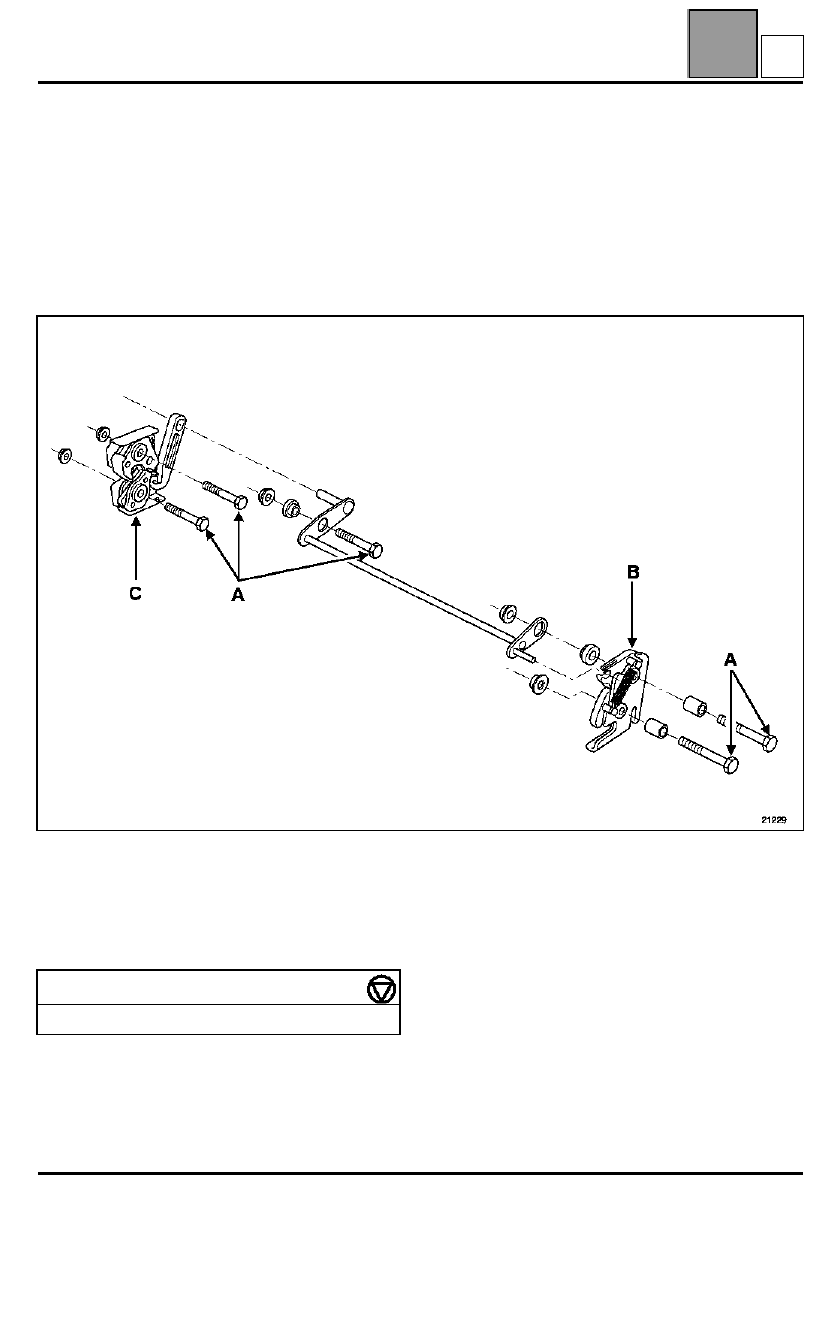

Cerraduras inferiores de la banqueta trasera de la segunda fila

EXTRACCIÓN: con dos operarios

Abatir el respaldo de la banqueta.

Extraer:
– la banqueta,
– los tornillos de fijación (A).

Sacar el conjunto del mecanismo.

REPOSICIÓN: (sentido de montaje)

Cerradura exterior (B).

Cerradura inferior (C).

PAR DE APRIETE (en daN.m)

Tornillos de fijación de la cerradura (A)

1,9

D

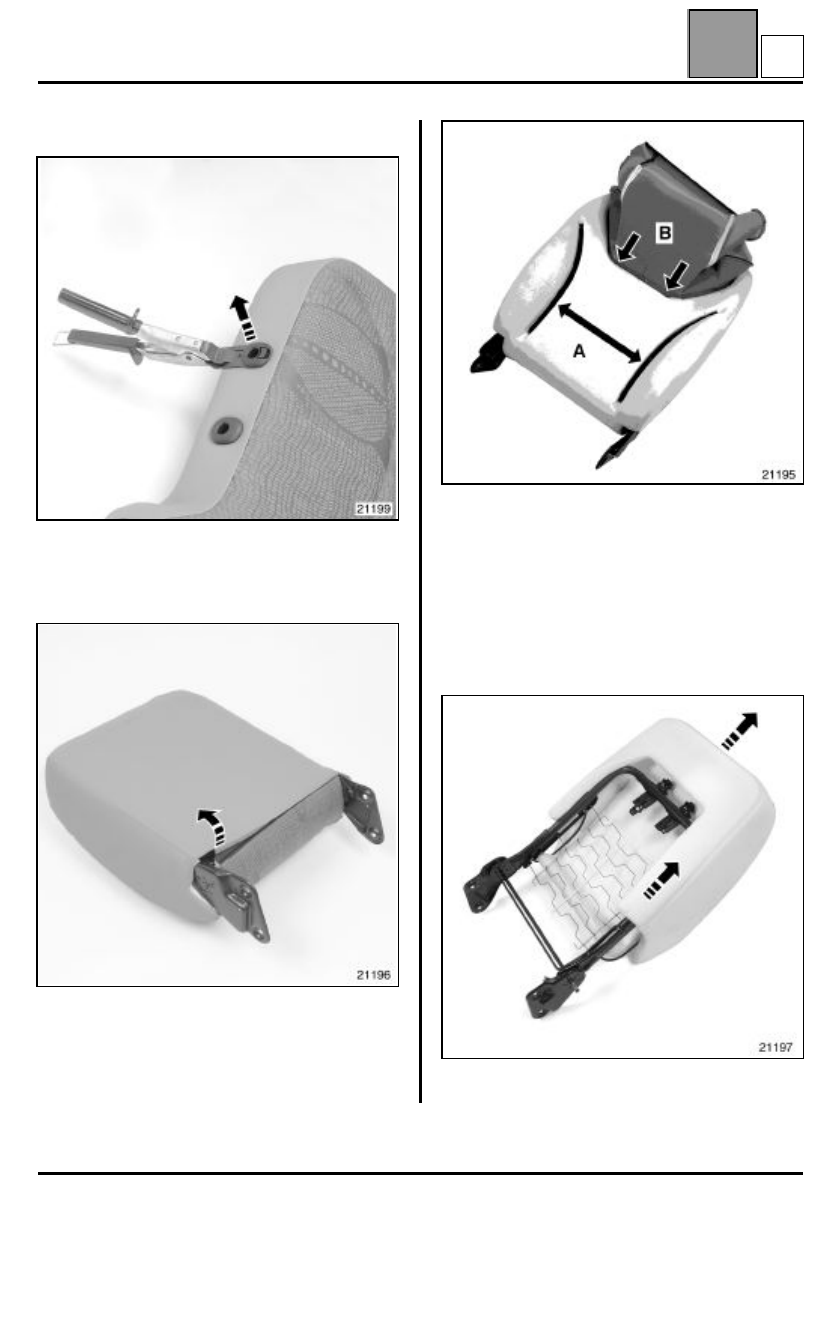

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del respaldo

77

77-1

477

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del respaldo

EXTRACCIÓN

Extraer el respaldo.

Soltar las dos tapas de la guía del reposacabezas.

Sacar las bandas de retención de la cofia trasera y
depués de la delantera.

Abatir simultáneamente la parte delantera y la parte
trasera de la cofia hacia la parte superior del respaldo.

La cofia se sujeta mediante velcro (A) en la parte
delantera del respaldo.

Cortar las grapas (B).

Soltar la cofia.

Extraer la espuma.

A

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del cojín

77

77-2

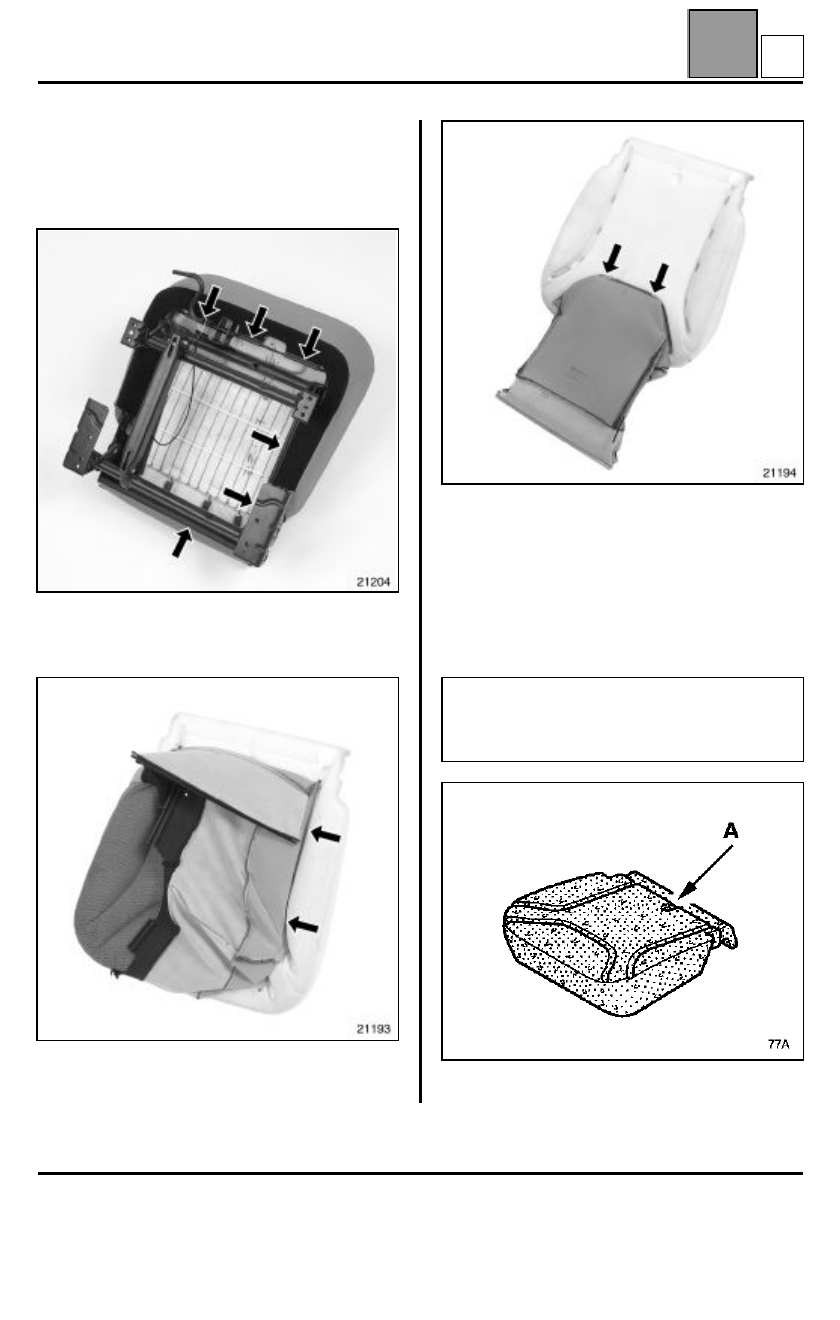

Guarnecido del cojín

EXTRACCIÓN

Extraer:
– el asiento,
– el respaldo del asiento.

Sacar las bandas de retención inferiores de la cofia
del cojín.

Cortar:
– las grapas en la parte lateral,

– las grapas en la parte delantera.

Sacar:
– la cofia,
– la espuma.

REPOSICIÓN

PARTICULARIDAD

: en los vehículos equipados

con una napa calefactante, será necesario taladrar
la espuma del cojín en (A), para el paso del
cableado eléctrico de la napa calefactante.

B
