ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Cerradura y mando de bloqueo del respaldo de la banqueta de la segunda fila

EXTRACCIÓN DE LA CERRADURA

NOTA:

para efectuar esta operación, no es necesario

extraer la banqueta.

Abatir el respaldo.

Sacar las bandas de retención alrededor de la
cerradura.

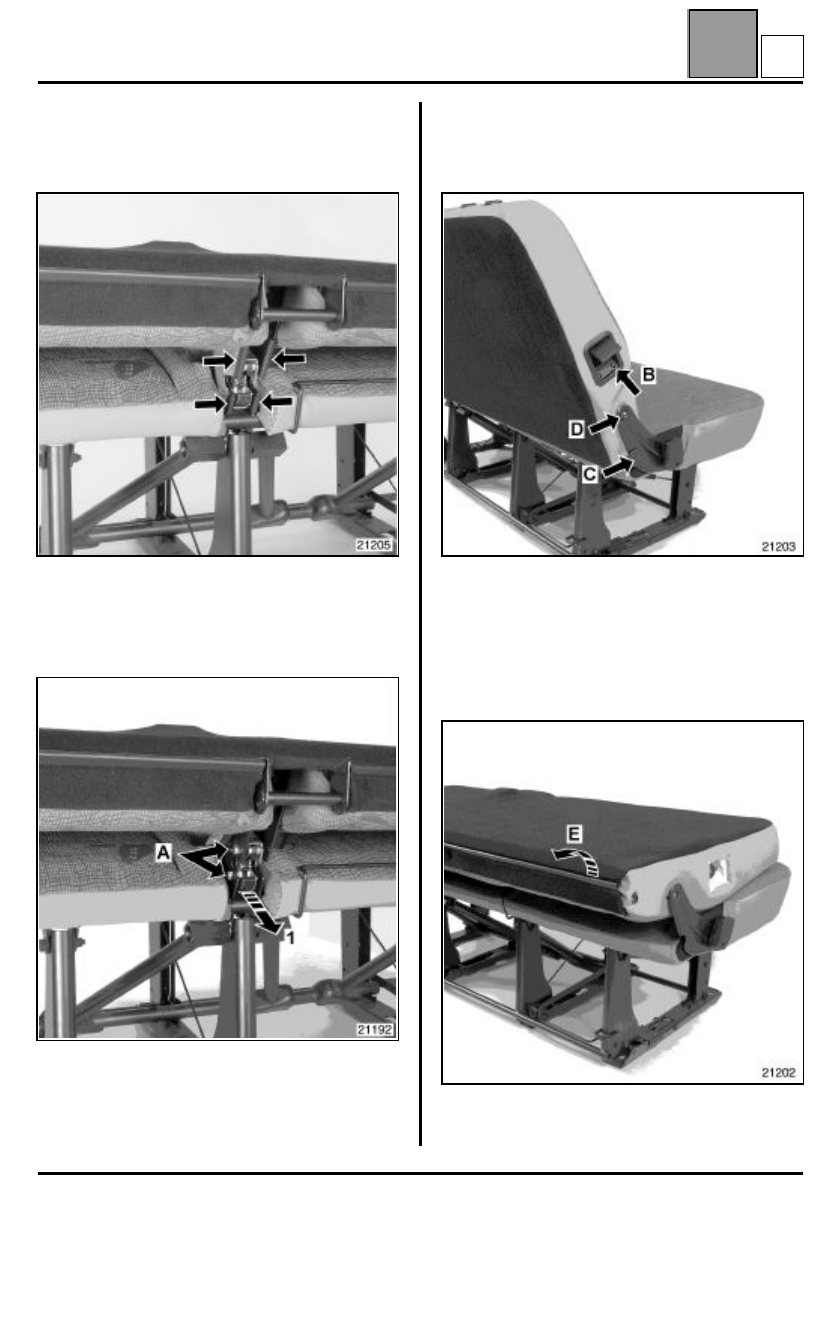

Quitar los dos tornillos de fijación (A) de la cerradura.

Liberar la cerradura (1) y soltar el cable de mando.

EXTRACCIÓN DE LA PALETA DE MANDO

Para efectuar esta operación, hay que extraer
previamente la cerradura.

Quitar los tres tornillos de fijación (B) de la paleta;
desacoplar el cable,

De cada lado del asiento, extraer:
– los dos tornillos (C) y los separadores del tope del

respaldo,

– los dos tornillos (D) de fijación del respaldo.

Abatir el respaldo y sacar la banda de retención (E) de
la cofia del respaldo.

B

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS

TRASEROS

76

76-4

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Cerradura y mando de bloqueo del respaldo de la banqueta de la segunda fila

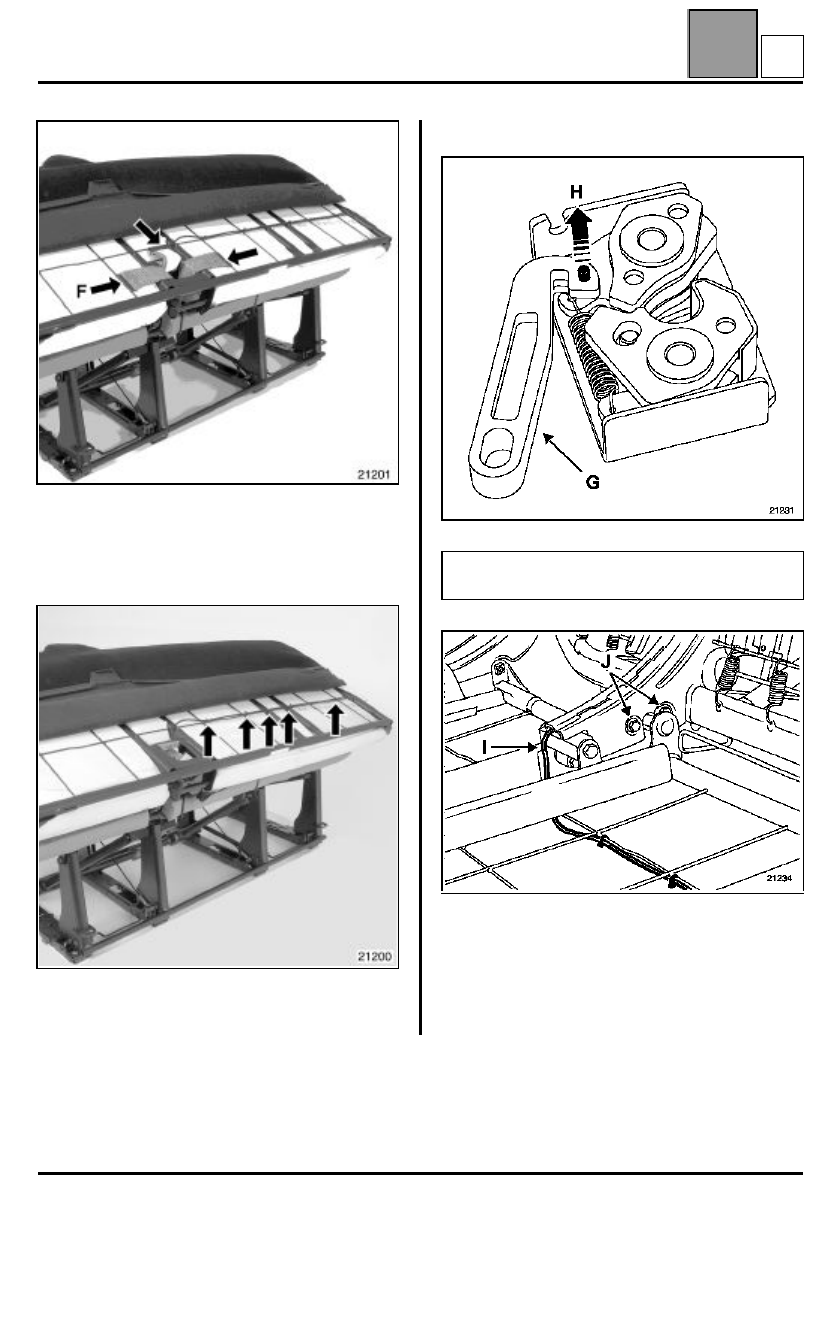

Abatir simultáneamente la parte delantera y la parte
trasera de la cofia hasta media altura.

Sacar las tres bandas de retención (F).

Cortar las cinco abrazaderas de sujeción del cable de
mando y después sacar éste.

REPOSICIÓN

IMPORTANTE:

Respetar el recorrido del cable de mando (I).

Sustituir las abrazaderas de fijación.

NOTA

: para montar la cerradura nueva, extraer el

pasador (H); sacar el reenvío (G).

B

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS

TRASEROS

76

76-5

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Cerradura y mando de bloqueo del respaldo de la banqueta de la segunda fila

PARES DE APRIETE (en daN.m)

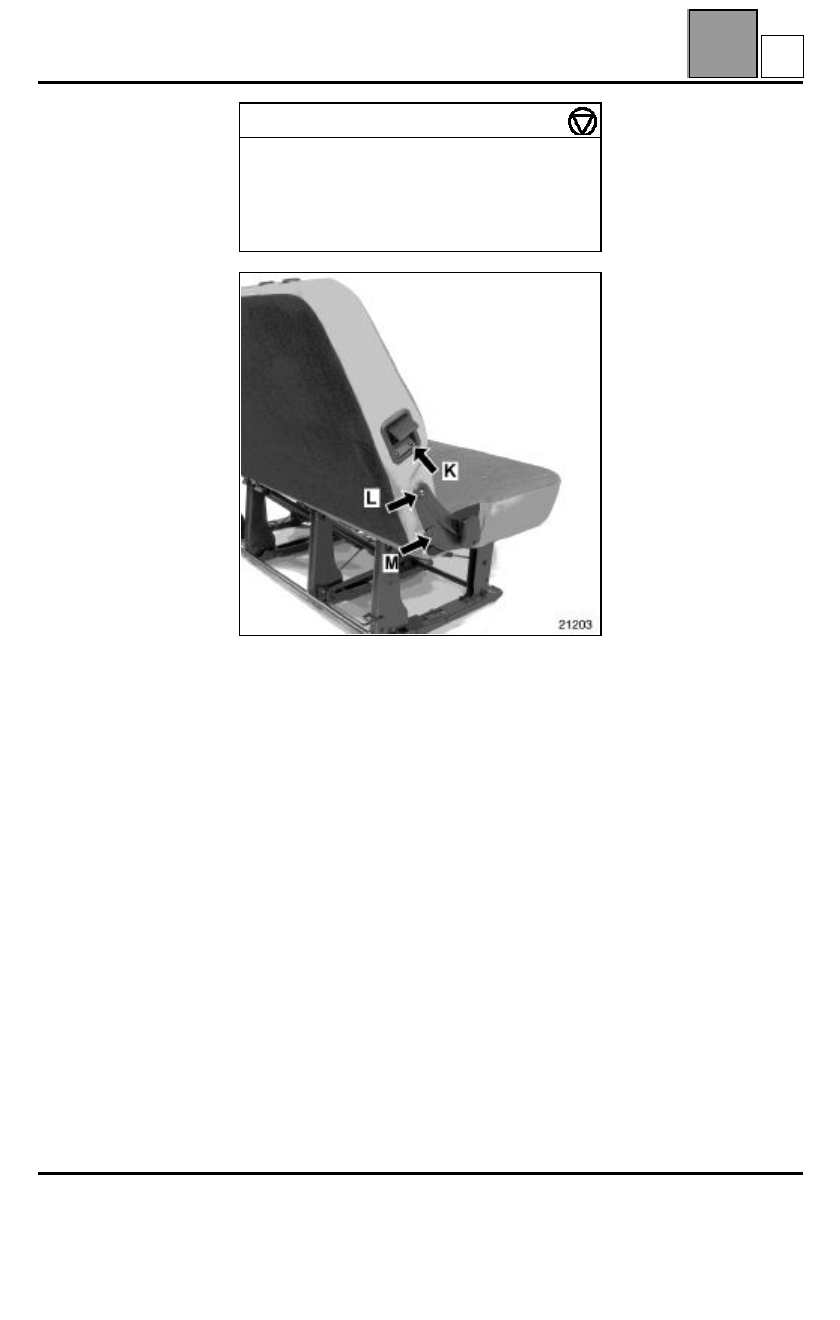

Tornillos de fijación de la cerradura J

1,9

Tornillos de fijación de paleta

K

0,2

Tornillos de fijación del respaldo

L

3,7

Tornillos de tope del respaldo

M

1,9

B

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS

TRASEROS

76

76-6

276

ARMADURAS Y DESLIZADERAS DE LOS ASIENTOS TRASEROS

Cerrojos inferiores de las banquetas traseras

EXTRACCIÓN

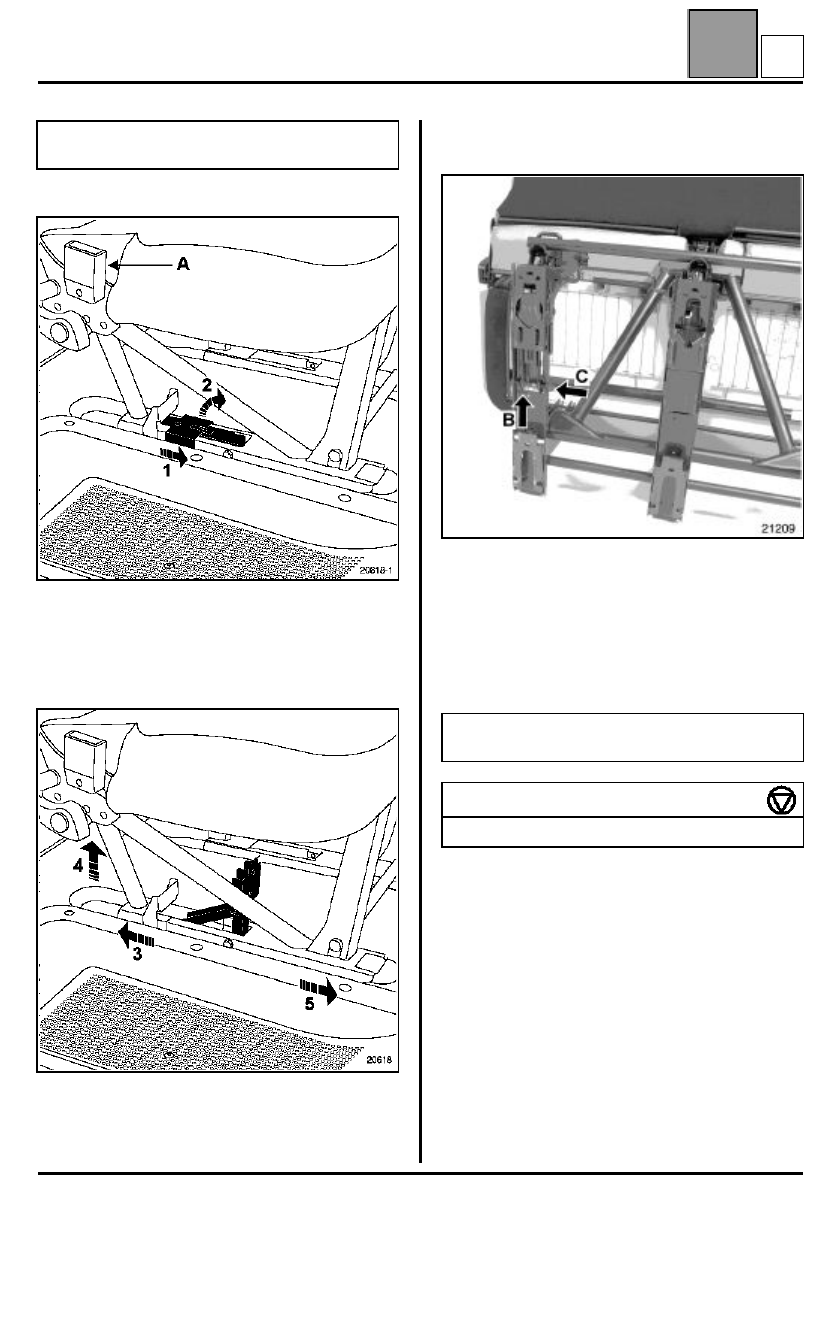

Desbloquear los dos ganchos (A), después soltar los
cinturones de seguridad.

Desbloquear los dos cerrojos de fijación de la
banqueta (1) y después (2).

Hacer deslizar la banqueta hacia la parte trasera del
vehículo (3).

Levantar la banqueta en la parte trasera (4).

Hacer deslizar la banqueta hacia la parte delantera del
vehículo (5), después extraer ésta.

Mantener el muelle (B) y después quitar el tornillo de
fijación (C).

Soltar el cerrojo.

REPOSICIÓN

Particularidad

: las dos banquetas traseras (primera

y segunda fila), tienen el mismo sistema de bloqueo.

IMPORTANTE

: respetar el sentido de montaje del

muelle (B).

PAR DE APRIETE (en daN.m)

Tornillos de fijación del cerrojo (C)

0,6
