ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-6

675

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Elevación y deslizaderas del asiento

EXTRACCIÓN

NOTA

: la extracción de las deslizaderas puede

efectuarse sin extraer el sistema de elevación del
asiento.

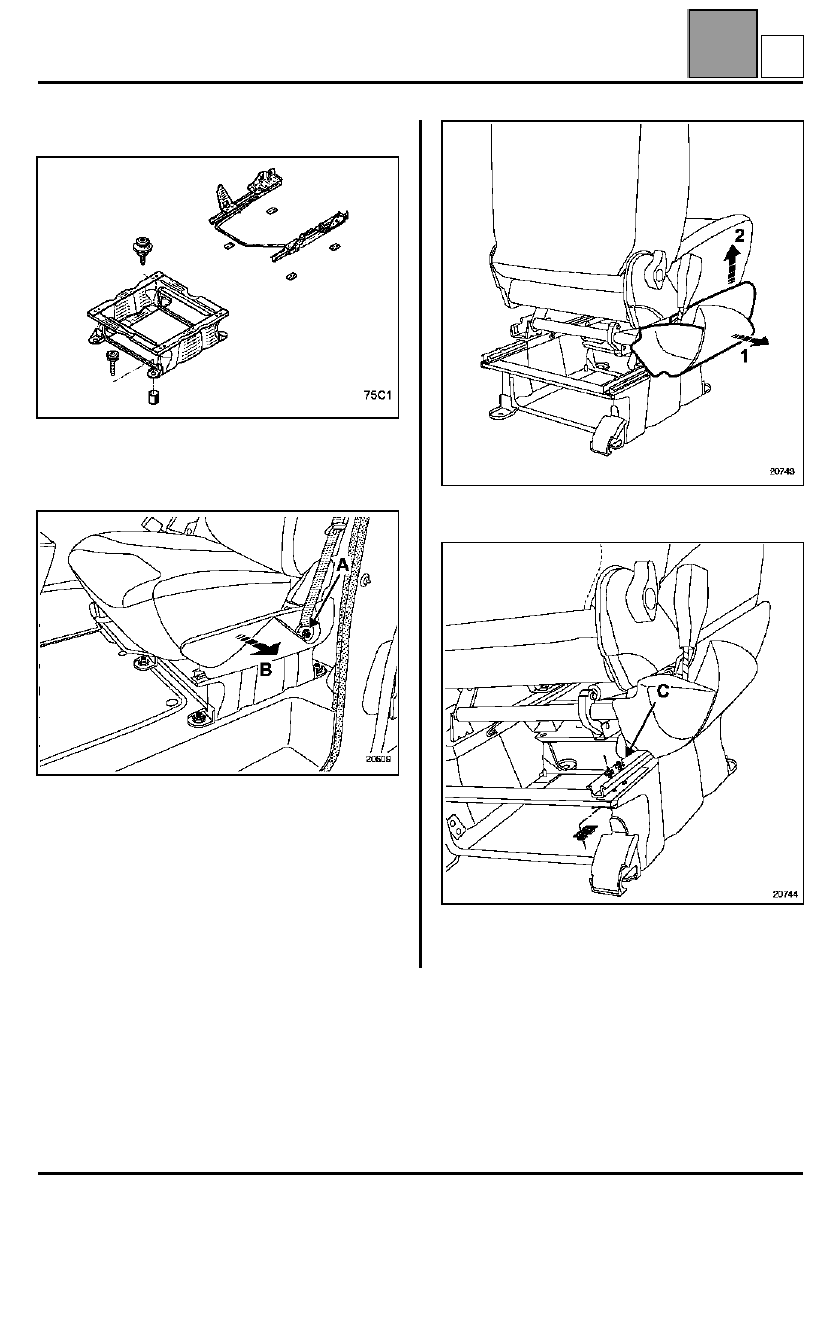

Extraer:
– la fijación del cinturón de seguridad (A),
– el cárter izquierdo en (B),

– el cárter derecho en (1) y después en (2).

Extraer los ocho tornillos de fijación (C) situados en
cada extremo de la deslizadera.

C

ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-7

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Elevación y deslizaderas del asiento

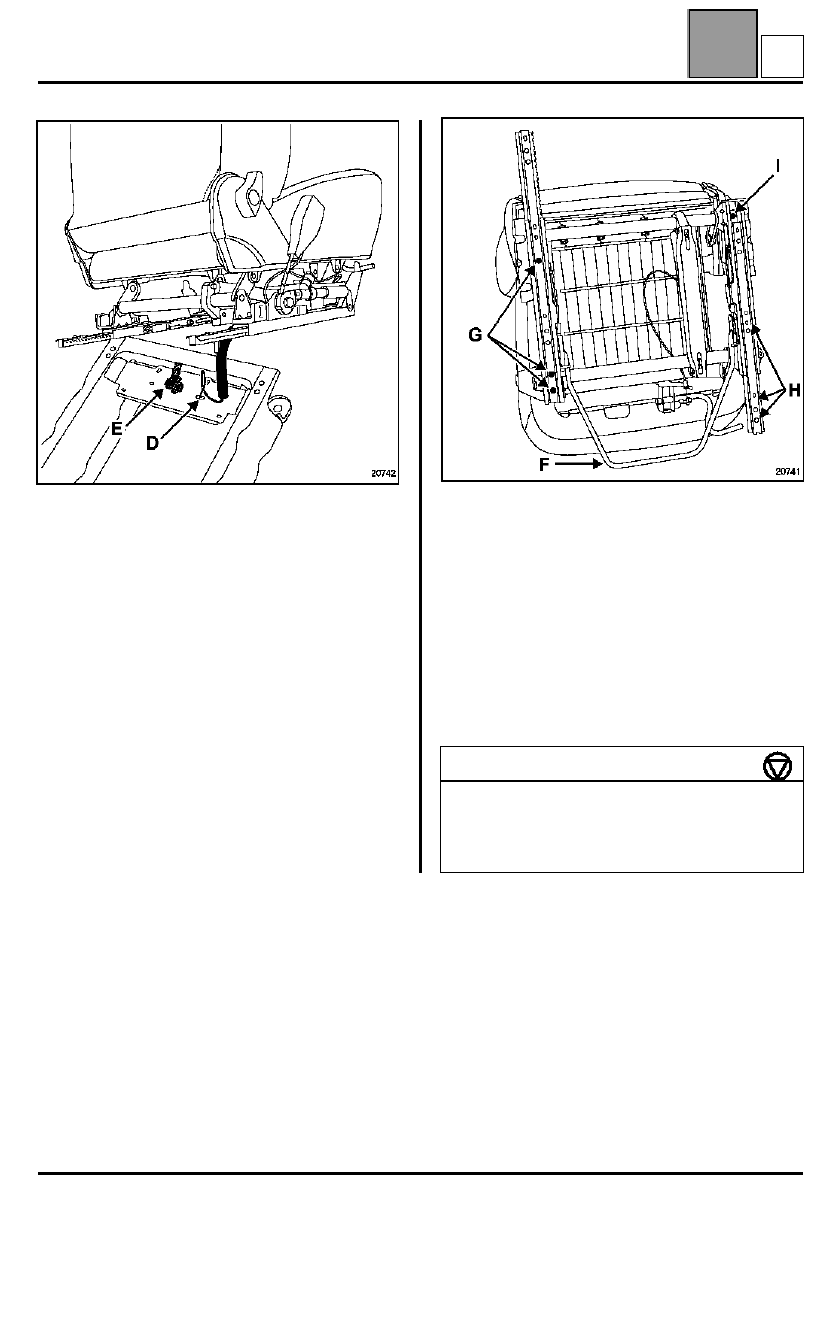

Cortar la abrazadera de sujeción (D).

Extraer el conector (E).

Sacar el asiento.

Accionar el mando de reglaje (F) al objeto de hacer
coincidir los tres tornillos de fijación de la deslizadera
(G) frente a los orificios del rail (H); a continuación,
quitar los tornillos.

Deslizar el raíl al máximo hacia la parte delantera del
asiento; a continuación, quitar los tornillos (I).

Extraer las deslizaderas con el mando de reglaje.

REPOSICIÓN

PARES DE APRIETE (en daN.m)

Tornillos del asiento sobre sistema de
elevación (C)

1,9

Tornillos de la deslizadera sobre el asiento
(G)

1,9

C

ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-8

775

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Gato de reglaje en altura del asiento

EXTRACCIÓN

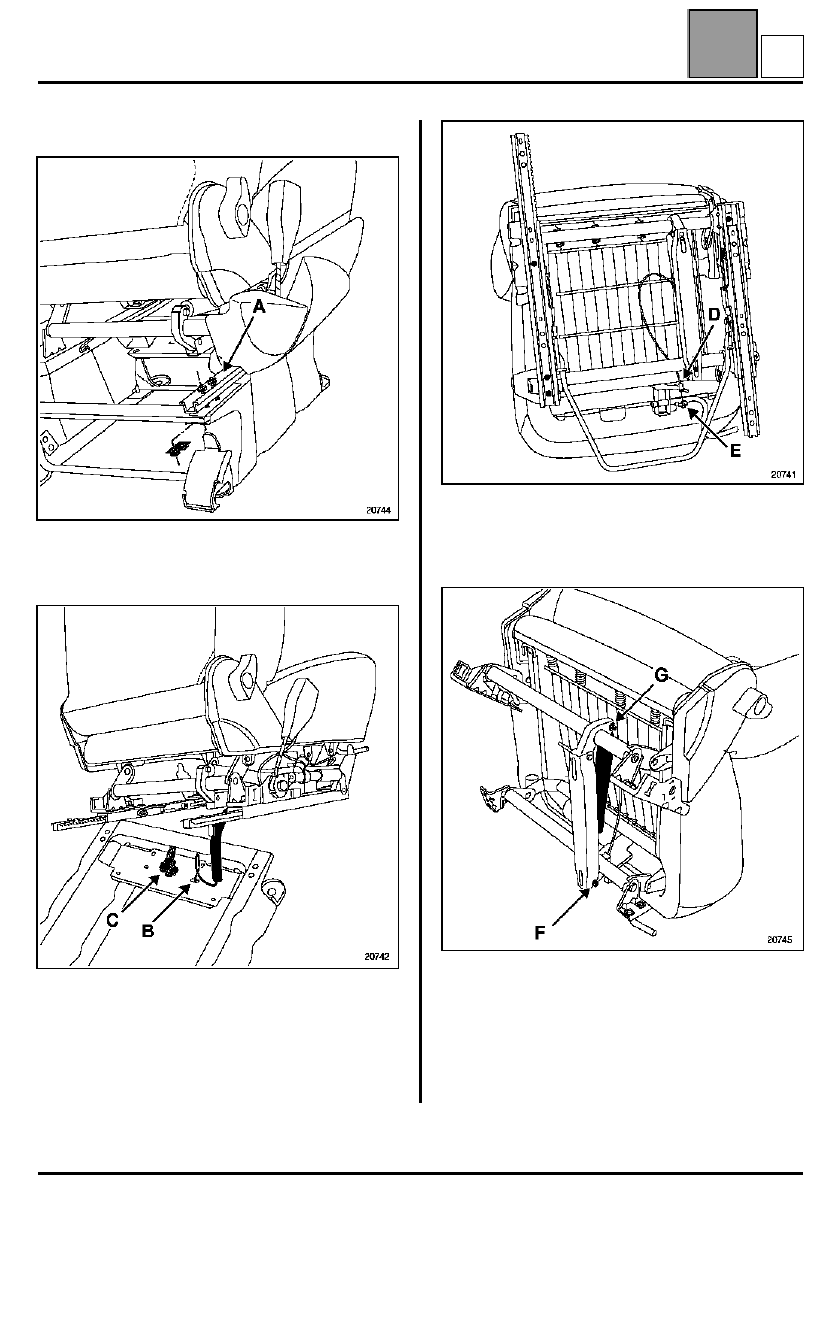

Extraer los ocho tornillos de fijación (A) situados en
cada extremo de la deslizadera.

Cortar la abrazadera de sujeción (B).

Extraer el conector (C).

Sacar el asiento.

Extraer:
– el freno de funda (D),
– el cable de mando (E).

Marcar con un punzón el centro del pasador (F). Con
una taladradora, eliminar la parte aplastada del mismo
y después extraer el pasador.

Extraer el clip de retención y el pasador (G).

Sacar el gato.

D

ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-9

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

Gato de reglaje en altura del asiento

REPOSICIÓN

El almacén de piezas de recambio suministra unos
pasadores específicos de Post-Venta.

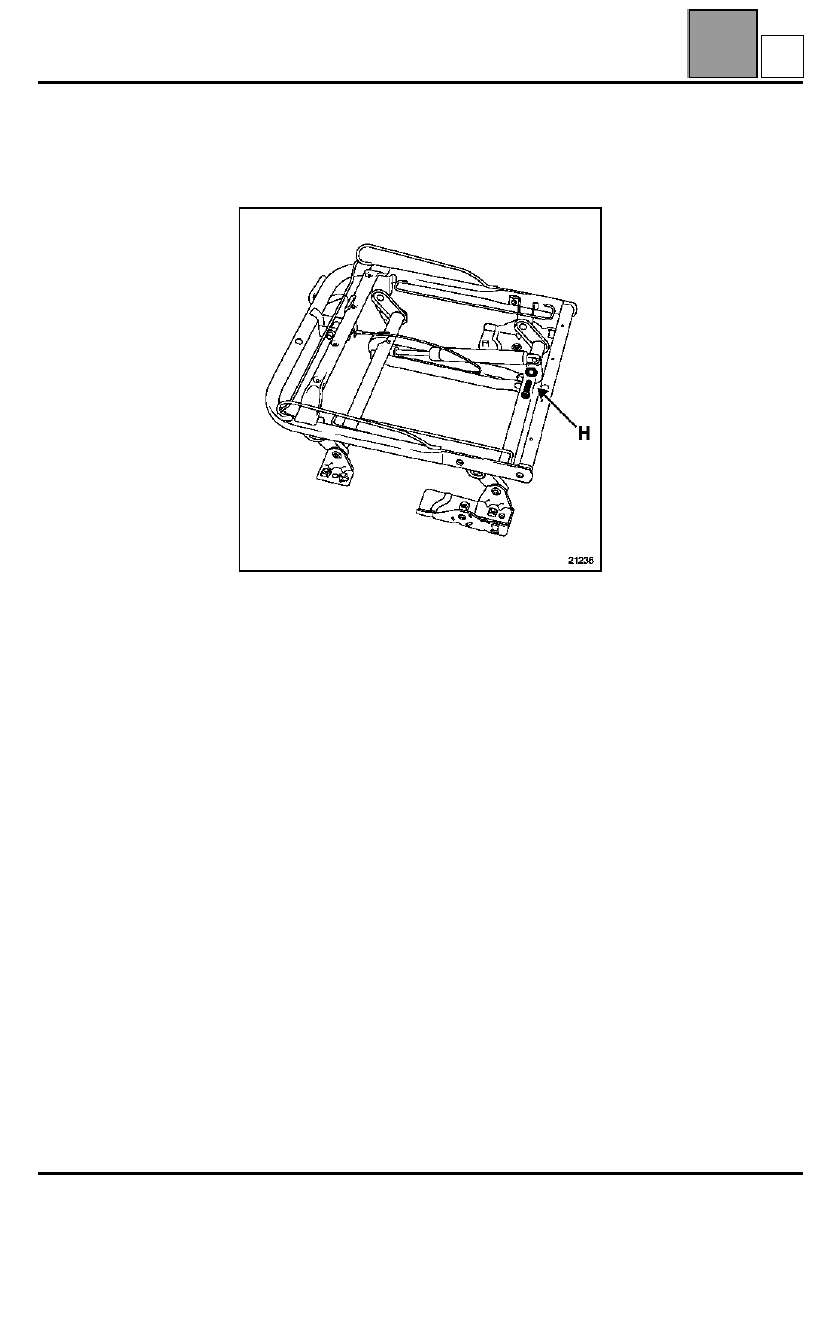

Asegurarse de la presencia de las dos arandelas de
plástico (H).
