ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-2

275

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

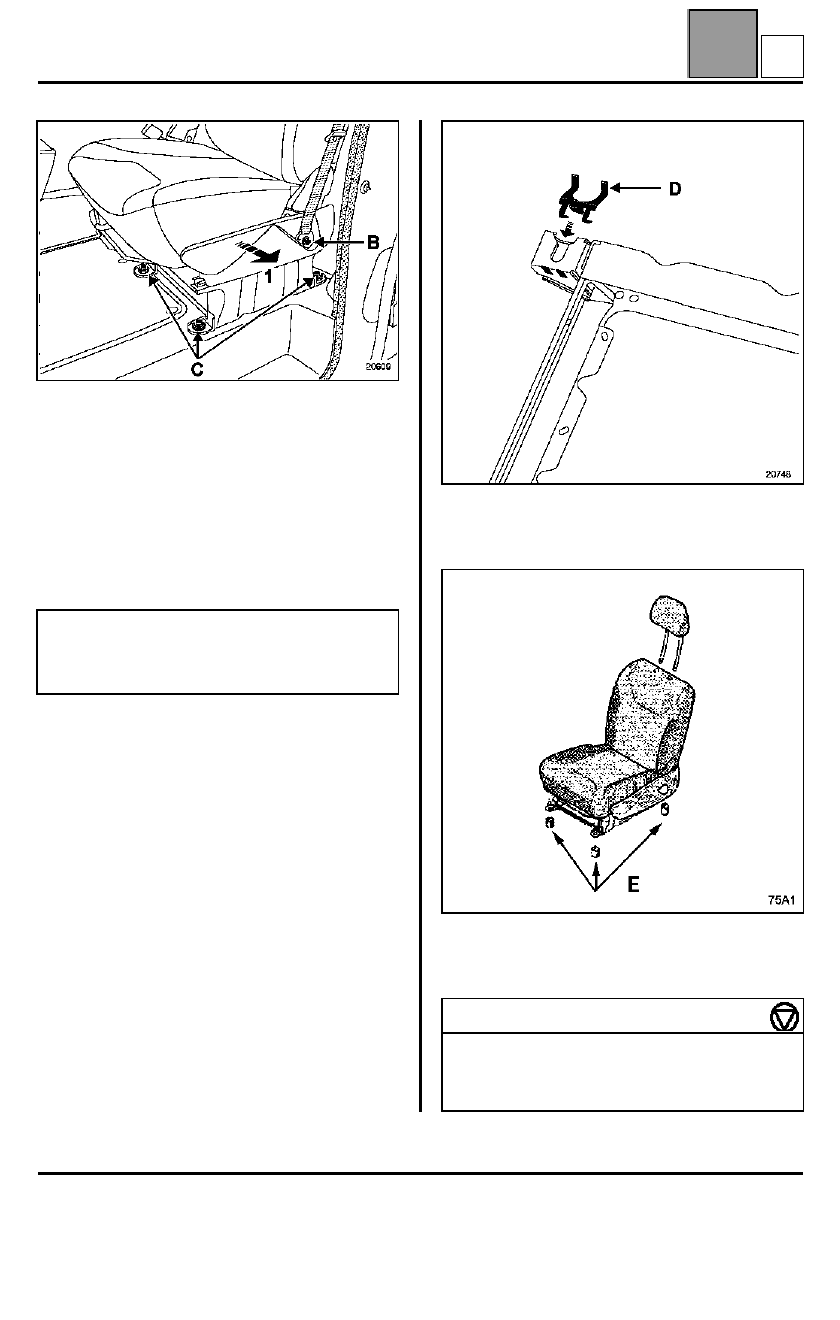

Asiento completo

Extraer:
– la fijación del cinturón de seguridad (B),
– los tres tornillos de fijación (C) del asiento.

Proteger el guarnecido del peldaño, después sacar el
asiento (1) (un plot de centrado mantiene el asiento en
la parte trasera derecha del sistema de elevación).

REPOSICIÓN

Asegurarse de la presencia de la grapa metálica (D)
en la parte trasera derecha del sistema de elevación.

Asegurarse de la presencia de los separadores de
puesta a nivel del asiento (E).

IMPORTANTE

: antes de realizar el montaje del

asiento, controlar visualmente el estado de los
conectores sobre la armadura del asiento y en la
carrocería.

PARES DE APRIETE (en daN.m)

Tuercas de fijación del asiento

4,4

Fijación del cinturón de seguridad en el
asiento

3,7

A

ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-3

375

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

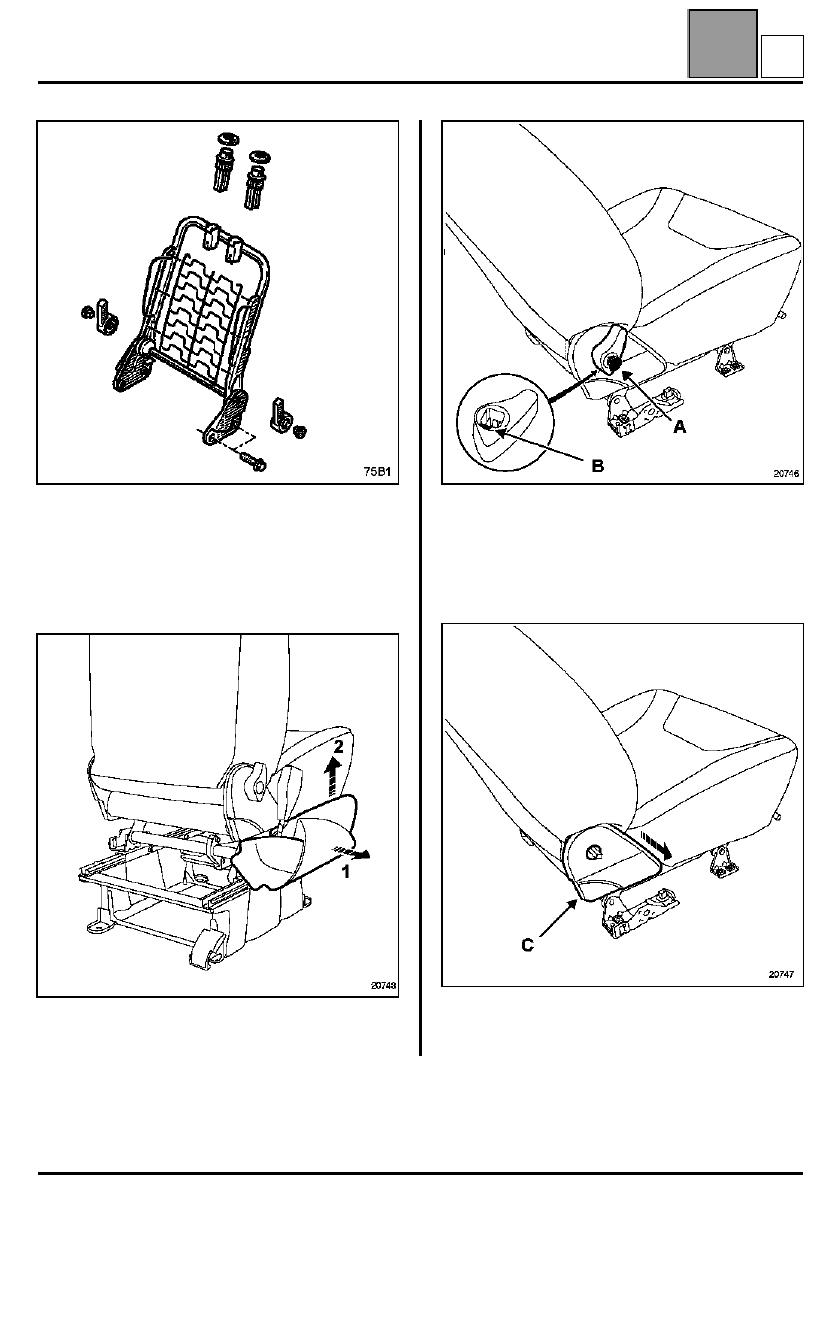

Armadura del respaldo

NOTA

: para extraer el respaldo no es necesario

extraer el asiento, basta con avanzarlo al máximo.

EXTRACCIÓN

Soltar los dos cárteres laterales en (1) y después en
(2).

Mediante un destornillador pequeño y plano, extraer el
obturador (A) de la empuñadura de reglaje; se ha
previsto una muesca a tal efecto (B).

Extraer la empuñadura de reglaje.

Soltar las dos tapas de las fijaciones (C).

B

ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-4

475

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

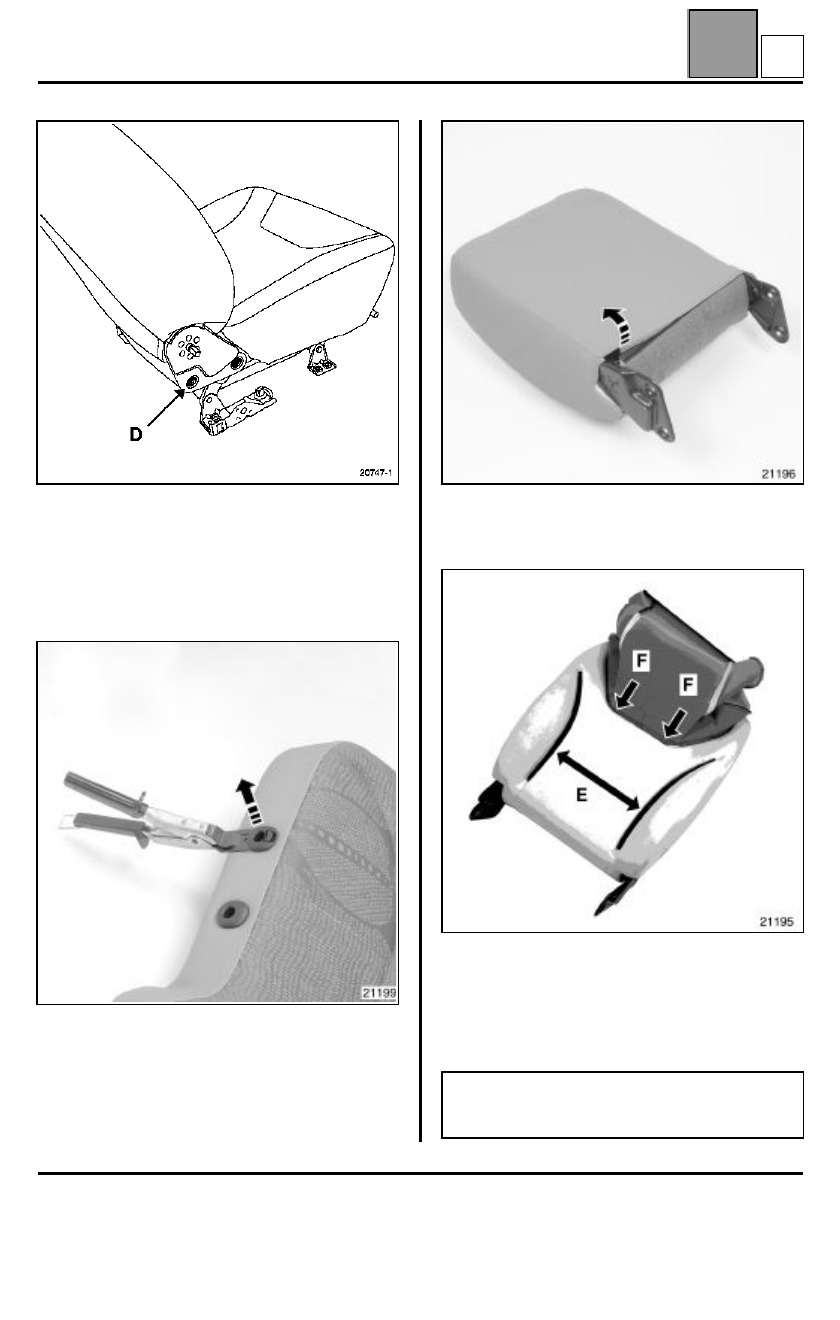

Armadura del respaldo

Desconectar el conector de alimentación de la napa
calefactante (si está equipado).

Extraer:
– los cuatro tornillos de fijación (D),
– el respaldo.

Soltar las dos tapas de las guías del apoyacabezas.

Sacar las bandas de retención del cofre trasero y
después del delantero.

Abatir simultáneamente la parte delantera y la parte
trasera de la cofia hacia la parte superior del respaldo.

La cofia se sujeta mediante velcro (E) en la parte
delantera del respaldo.

NOTA

: no es necesario cortar las grapas de fijación

de la cofia (F) para extraer el conjunto cofia y
espuma.

B

ARMADURAS Y DESLIZADERAS DE ASIENTOS

DELANTEROS

75

75-5

575

ARMADURAS Y DESLIZADERAS DE ASIENTOS DELANTEROS

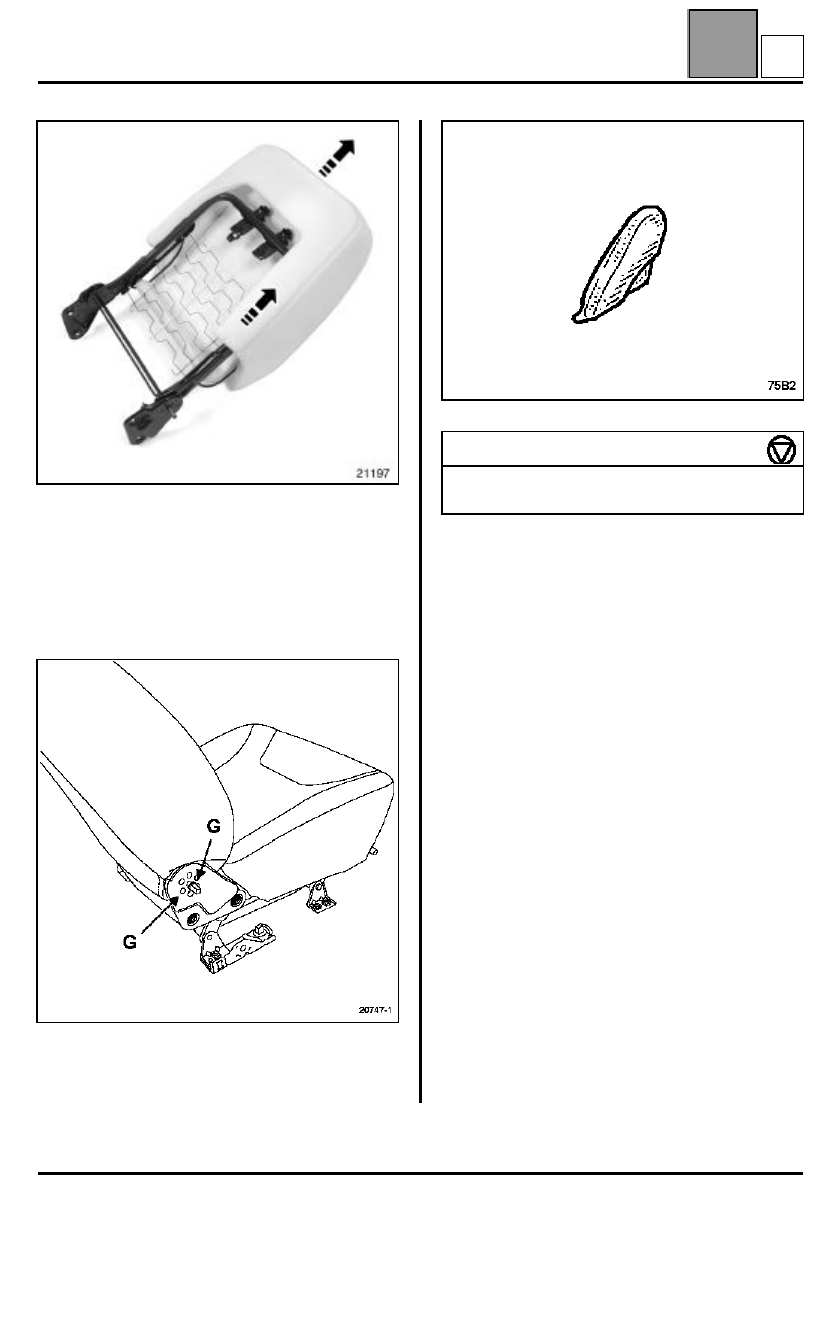

Armadura del respaldo

Extraer la cofia con su espuma.

REPOSICIÓN

PARTICULARIDAD

: para los vehículos equipados

con una dirección a derecha.

Será necesario cortar el eje de mando de inclinación
del respaldo en (G), con el fin de poder montar la tapa
(ver el dibujo).

PAR DE APRIETE (en daN.m)

Tornillos de fijación de la armadura del
respaldo

3,9

B
