Portón

La sustitución de esta pieza es una operación de base
para una colisión trasera.

Es un elemento de estructura desmontable.

No hay especificidad particular para el método de
reglaje del elemento.

Encontrarán a continuación únicamente las
informaciones relativas a las posibilidades de reglaje.

RECUERDE:

las informaciones que conciernen a las

piezas complementarias serán tratadas en sus
capítulos respectivos.

Todos los juegos están indicados en el capítulo 40.

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Amortiguante
Placa roscada

B

ABRIENTES NO LATERALES

Portón

48

A

ABRIENTES NO LATERALES

Portón

48

48-6

I. COLOCACIÓN DEL PORTÓN

Esta intervención requiere la intervención de un
segundo operario.

Aproximar todas las fijaciones sin apretar.

Guarnecer la puerta con todos sus elementos.

RECUERDEN

: las bisagras se suministran con sus

placas de zinc adhesivas en cada cara de apoyo.

Estas placas tienen una función anticorrosión. En
caso de deterioro de éstas, será necesario sustituirlas
sistemáticamente en reparación.

En caso contrario, antes de realizar el montaje
definitivo, asegurar la estanquidad de las zonas de
contacto con masilla de relleno (consultar la Nota
Técnica n

°

 396A

).

II. REGLAJES

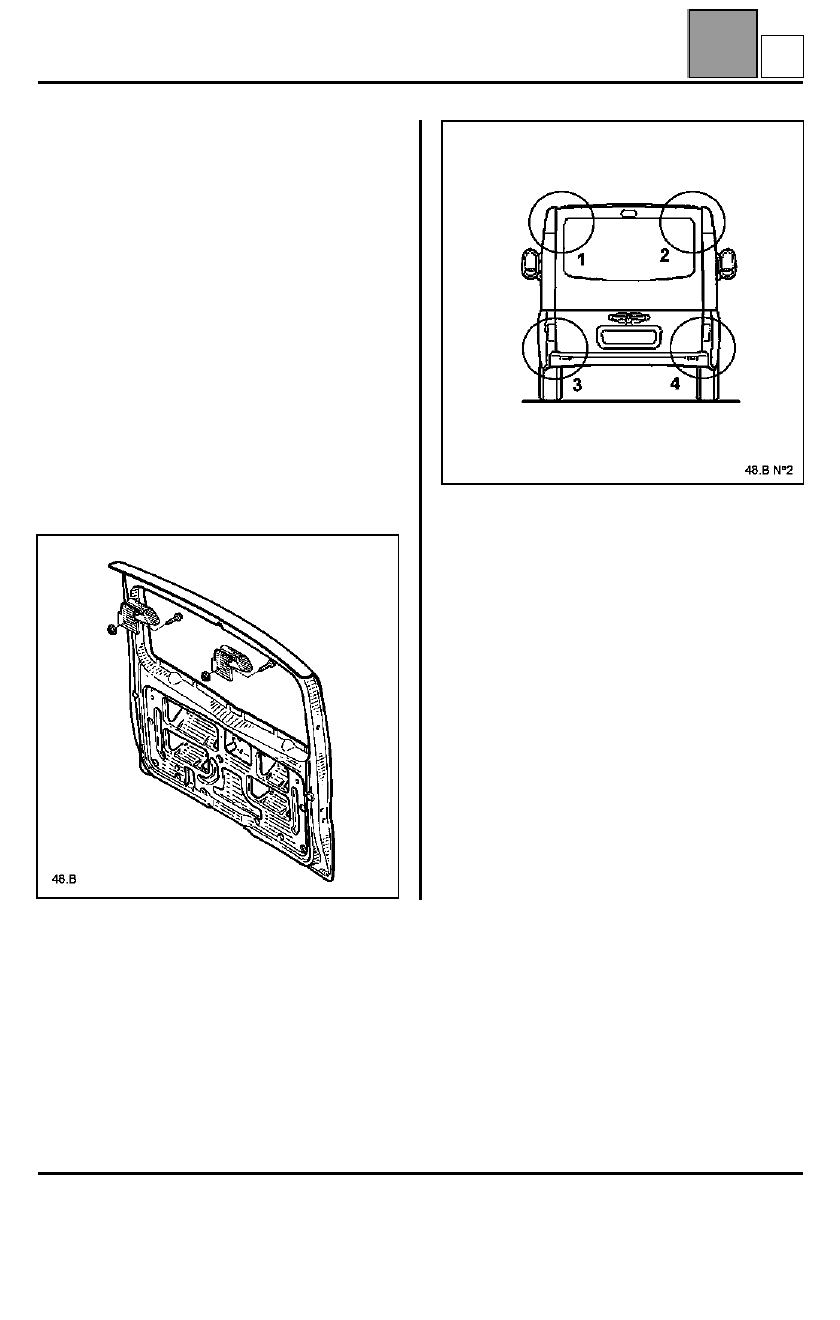

Todos los reglajes de los juegos de las zonas 1 a 4
(ver dibujo en la introducción) están asegurados a

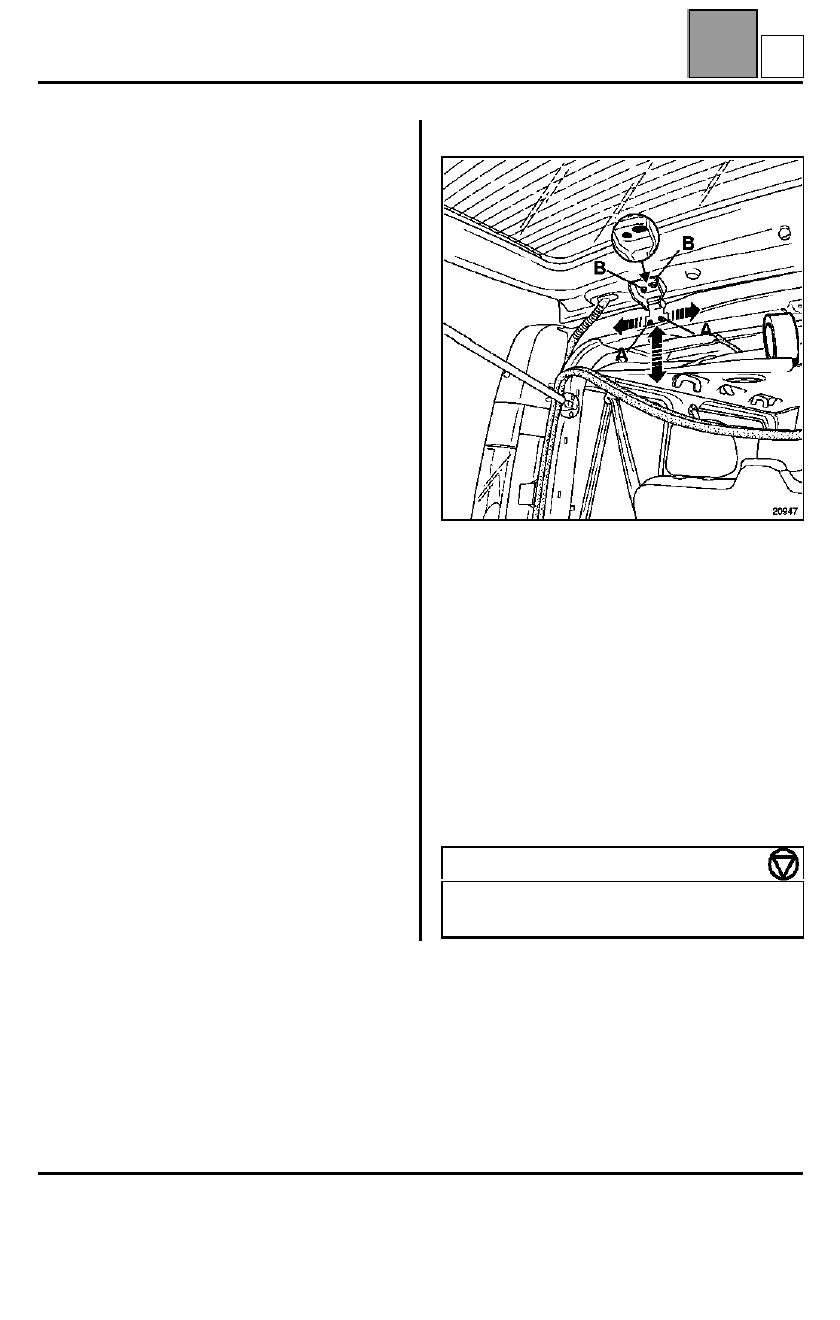

la altura de las tuercas de fijación (A) de las
bisagras.

ATENCIÓN

: no hay ninguna posibilidad de reglaje a la

altura de los tornillos (B).

Para acceder a las tuercas de las fijaciones (A), es
necesario extraer parcialmente el guarnecido del
techo.

Controlar los reglajes.

Apretar, una vez posicionado.

PARES DE APRIETE (en daN.m)

Tornillos de bisagra

2,8

Tuerca de bisagra

2,8

B

ABRIENTES NO LATERALES

Portón

48

A

ABRIENTES NO LATERALES

Portón

48

48-7

II. REGLAJES (continuación)

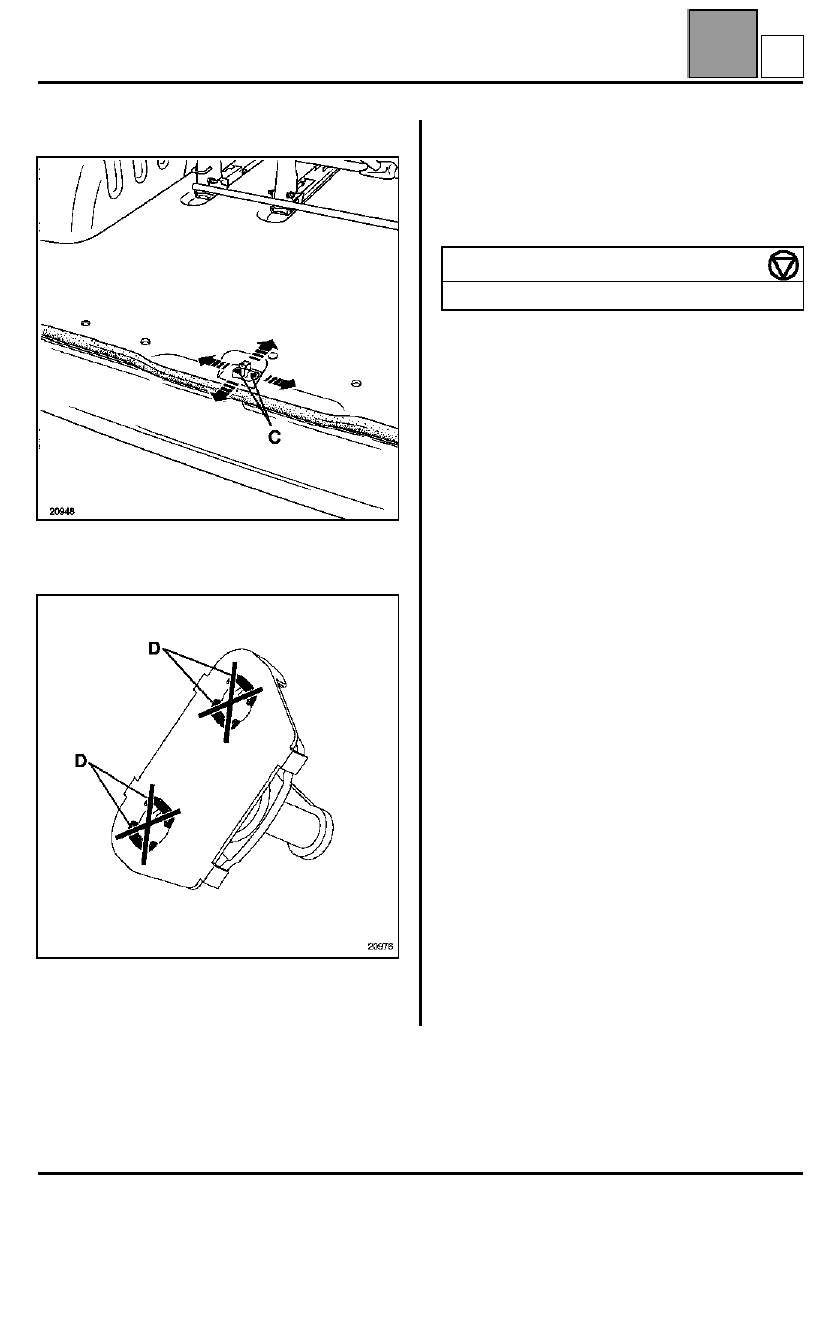

La supresión del talonado y el reglaje de la dureza de
cierre se efectúan por los tornillos (C) del resbalón.

Para liberar el juego del resbalón, será necesario
enrasar los tacos de plástico (D) de soporte del
resbalón.

Durante esta operación es posible reglar el enrasado
de la puerta en la parte inferior.

Controlar el reglaje.

Apretar, una vez posicionado.

PAR DE APRIETE (en daN.m)

Tornillos del resbalón

0,8

B

ABRIENTES NO LATERALES

Portón

48

A

ABRIENTES NO LATERALES

Portón

48

48-8

II. REGLAJES DE LOS TOPES LATERALES



Extraer las luces.

Cerrar el portón.

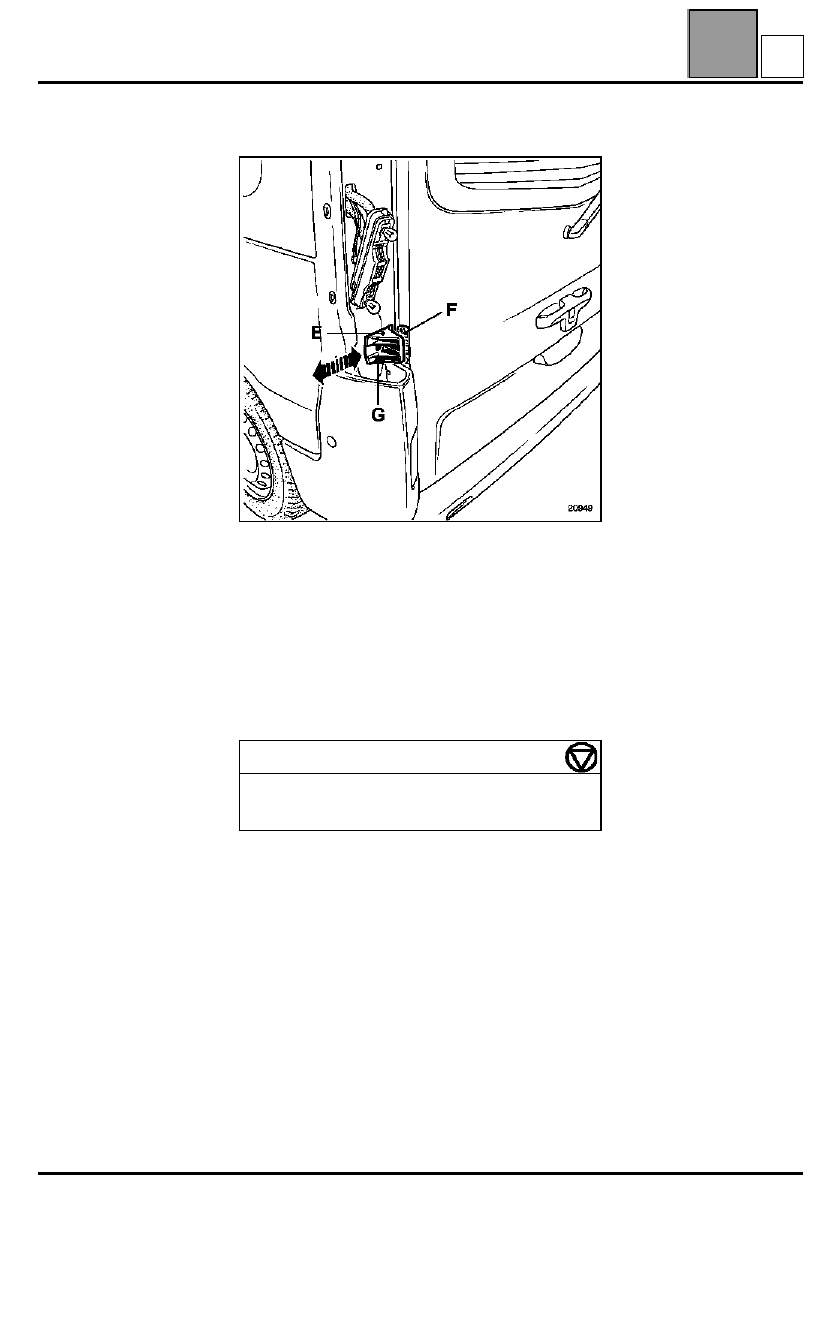

Asegurar el contacto entre el tope (E) en el vehículo y
el tope (F) en el portón.

Apretar, una vez posicionado, por el tornillo (G).

Colocar las luces.

PARES DE APRIETE (en daN.m)

Tornillos de tope en el vehículo

2,1

Tornillos de tope en el portón

0,4
