ABRIENTES LATERALES

Puerta lateral deslizante

47

A

ABRIENTES LATERALES

Puerta lateral deslizante

47

47-19

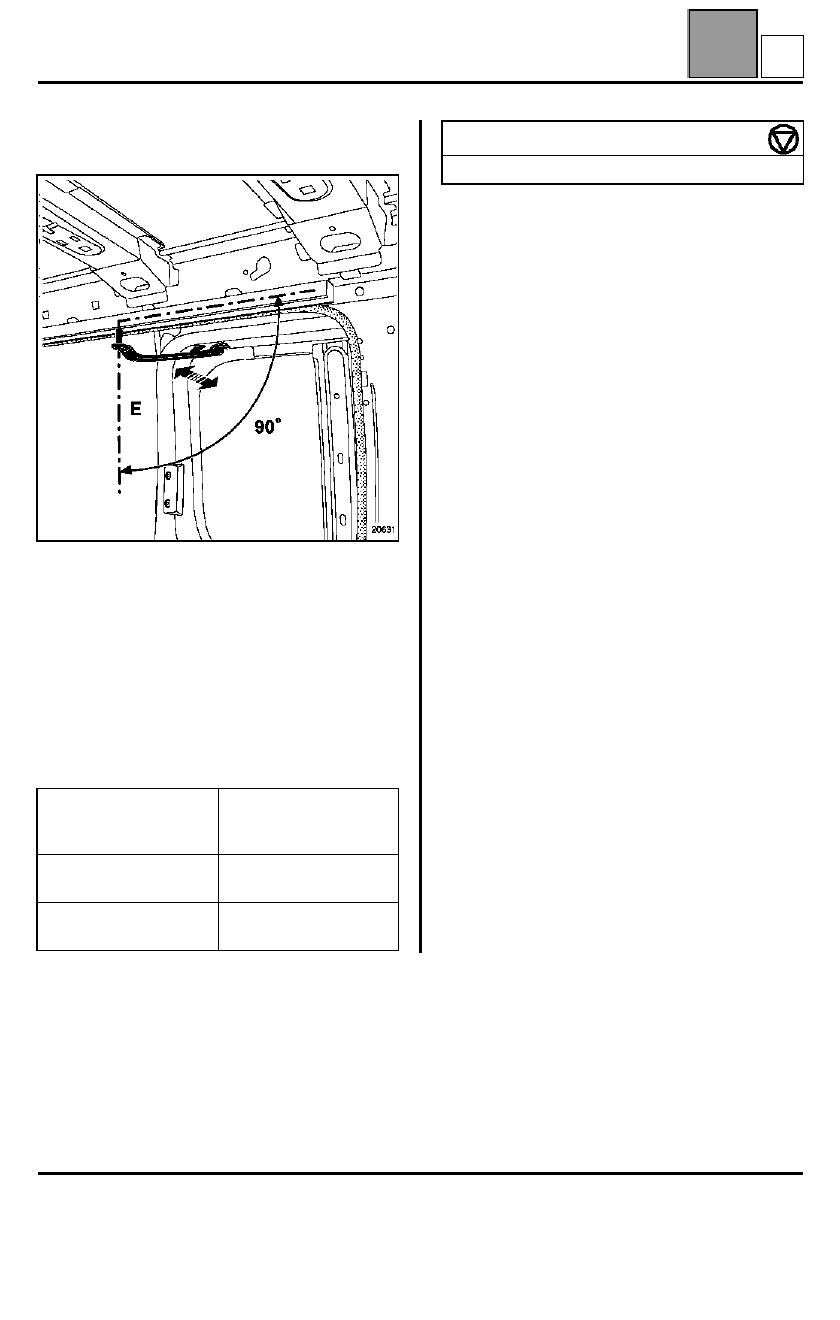

7  Reglaje del enrasado en la parte superior

delantera de la puerta

Reglar el enrasado de la zona 3 (ver introducción)
por los tornillos del brazo superior (E).

NOTA

: es posible contrataladrar

∅

 8 mm

 los orificios

de fijación del brazo para tener una posibilidad de
reglaje mayor.

IMPORTANTE

: el rodillo del brazo superior debe estar

perpendicular a su raíl de guiado para evitar cualquier
tensión.

RECUERDEN

: para todas las operaciones de puesta

al desnudo de las chapas, es indispensable una
protección anticorrosión.

La gama de protección debe aplicarse con los
productos siguientes:

Imprimación fosfatante

77 01 423 933

Diluyente reactivo

77 01 423 955

Rodillo muy alto

Riesgo de contacto con
los tornillos superiores
de fijación del raíl

Rodillo muy bajo

Desgaste en la parte
inferior del raíl

Rodillo de través

Desgaste de la junta
tórica

PAR DE APRIETE (en daN.m)

Brazo superior

0,8

E

ABRIENTES LATERALES

Puerta lateral deslizante

47

A

ABRIENTES LATERALES

Puerta lateral deslizante

47

47-20

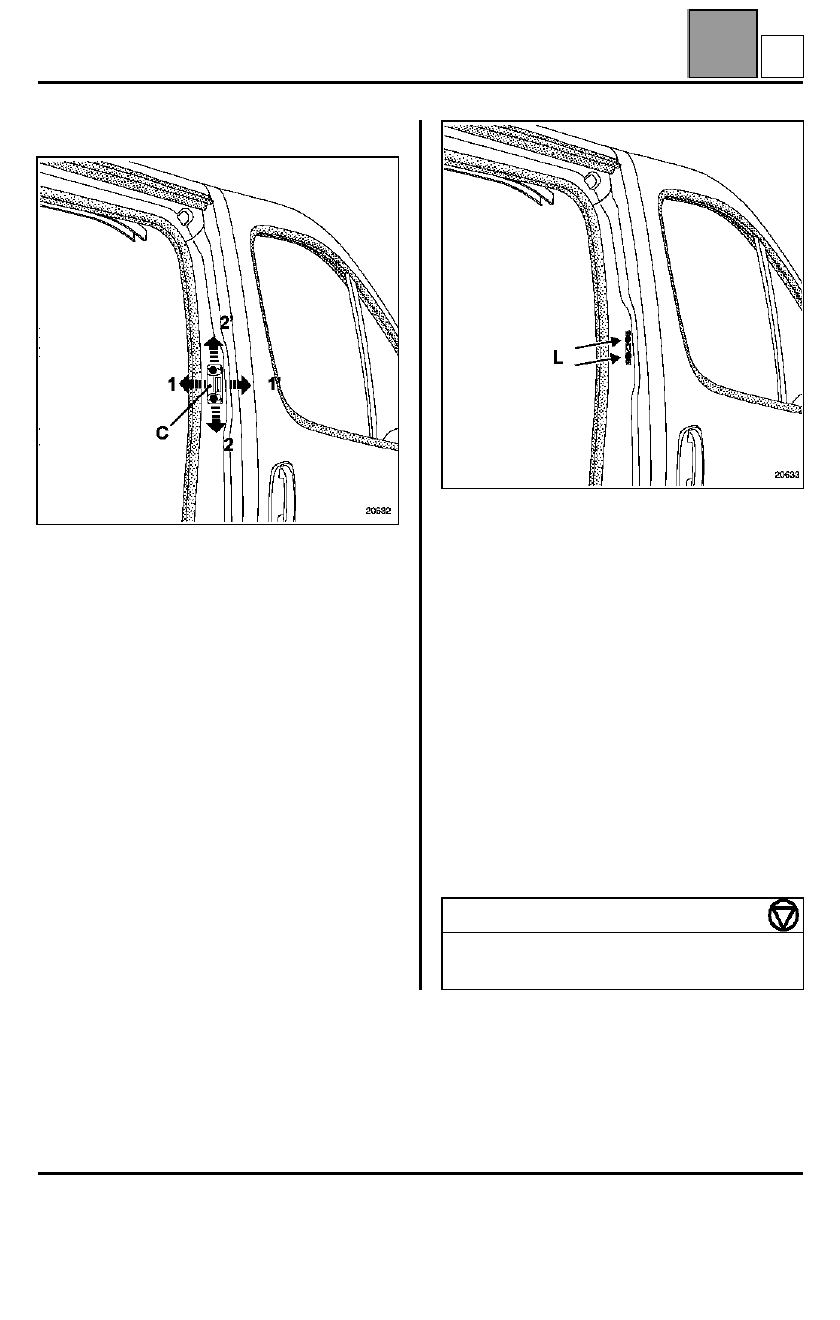

8  Reglaje de los centradores

Reglar el enrasado de las zonas 1, 2 y 3 (ver
introducción

) por los tornillos de los centradores

macho (C).

El reglaje se efectúa primero a la altura del centrador
superior y después a la altura del centrador inferior
siguiendo el mismo procedimiento. Reglar según las
flechas 1 y 1’.

El reglaje en el sentido de las flechas 2 y 2’ sirve para
posicionar verticalmente los centradores macho para
evitar su talonado.

NOTA

: no hay ningún reglaje posible a la altura de los

centradores hembra en la puerta.

IMPORTANTE

: el encajado de los centradores debe

ser óptimo (autocentrado), un talonado exterior podría
provocar un descalzado de la puerta.

Apretar, una vez posicionado.

RECUERDE

 :

Para facilitar el montaje en fábrica, las pastillas de
fijación de los centradores macho están remachadas y,
por lo tanto, fijas (como para el resbalón de la puerta).

Para permitir el reglaje del resbalón, será necesario
taladrar los remaches de indexado (L).

Por lo general, no es necesario efectuar el taladrado
de los remaches ya que la posición en fábrica de los
centradores corresponde a una colocación óptima del
calibrado de la puerta.

La operación siguiente sólo se debe efectuar para
corregir un fallo eventual.

La extracción del guarnecido interior del pie de cabina
se impone para recuperar las cabezas de remaches
en el forro del pie para evitar los riesgos de ruido y de
corrosión.

PARES DE APRIETE (en daN.m)

Centradores macho

0,8

Centradores hembra

0,8

E

ABRIENTES LATERALES

Panel de puerta lateral deslizante

47

A

ABRIENTES LATERALES

Panel de puerta lateral deslizante

47

47-21

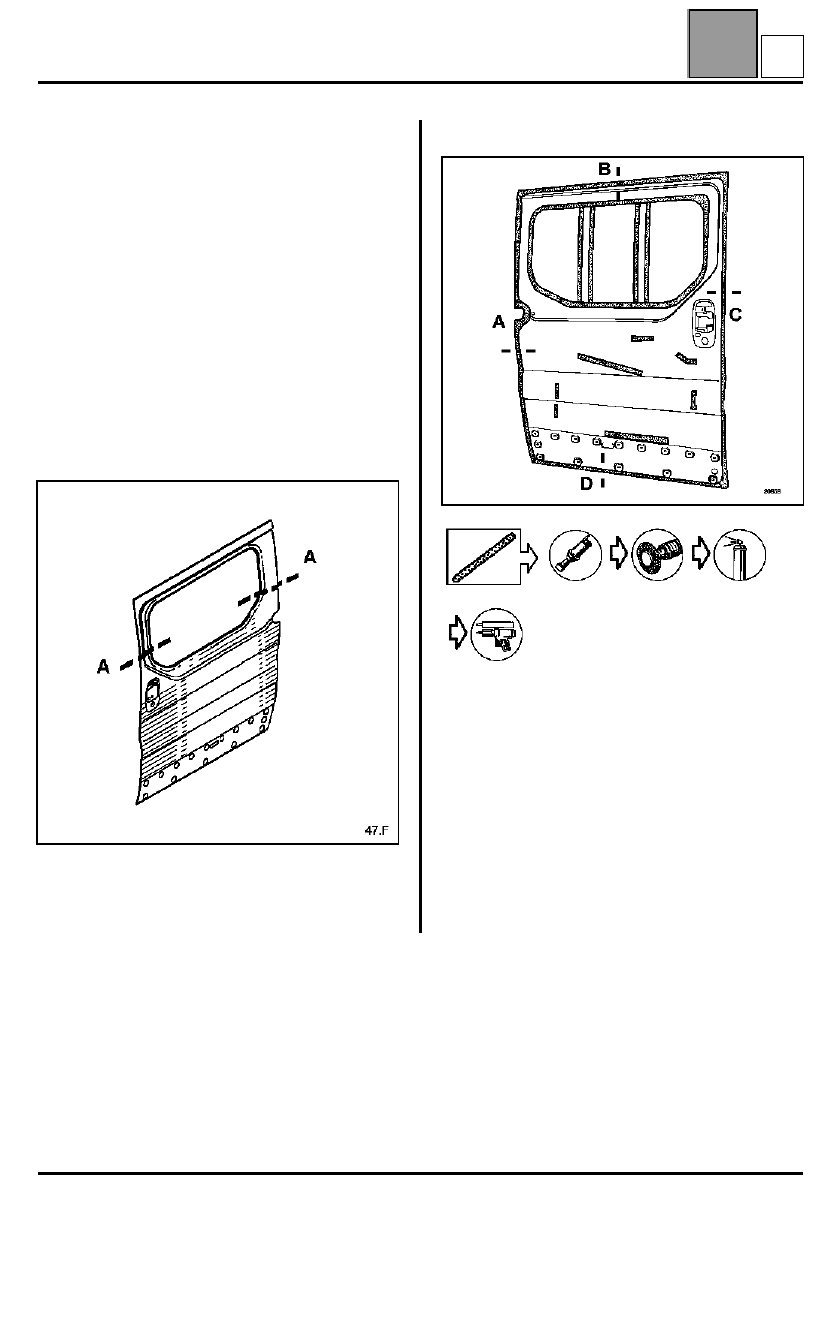

Panel de puerta lateral deslizante

La sustitución de esta pieza es una operación de base
para una colisión lateral.

Esta operación se efectúa según dos posibilidades:
– completa para los paneles de chapa,
– parcial para los paneles acristalados según los

cortes A.

NOTA

: para las sustituciones parciales, encontrarán

en el método únicamente las particularidades relativas
a los cortes.

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza suministrada sola.

PIEZAS CONCERNIDAS (espesor en mm):

1

Panel de puerta

0,8

2

Cajón de la puerta

0,8

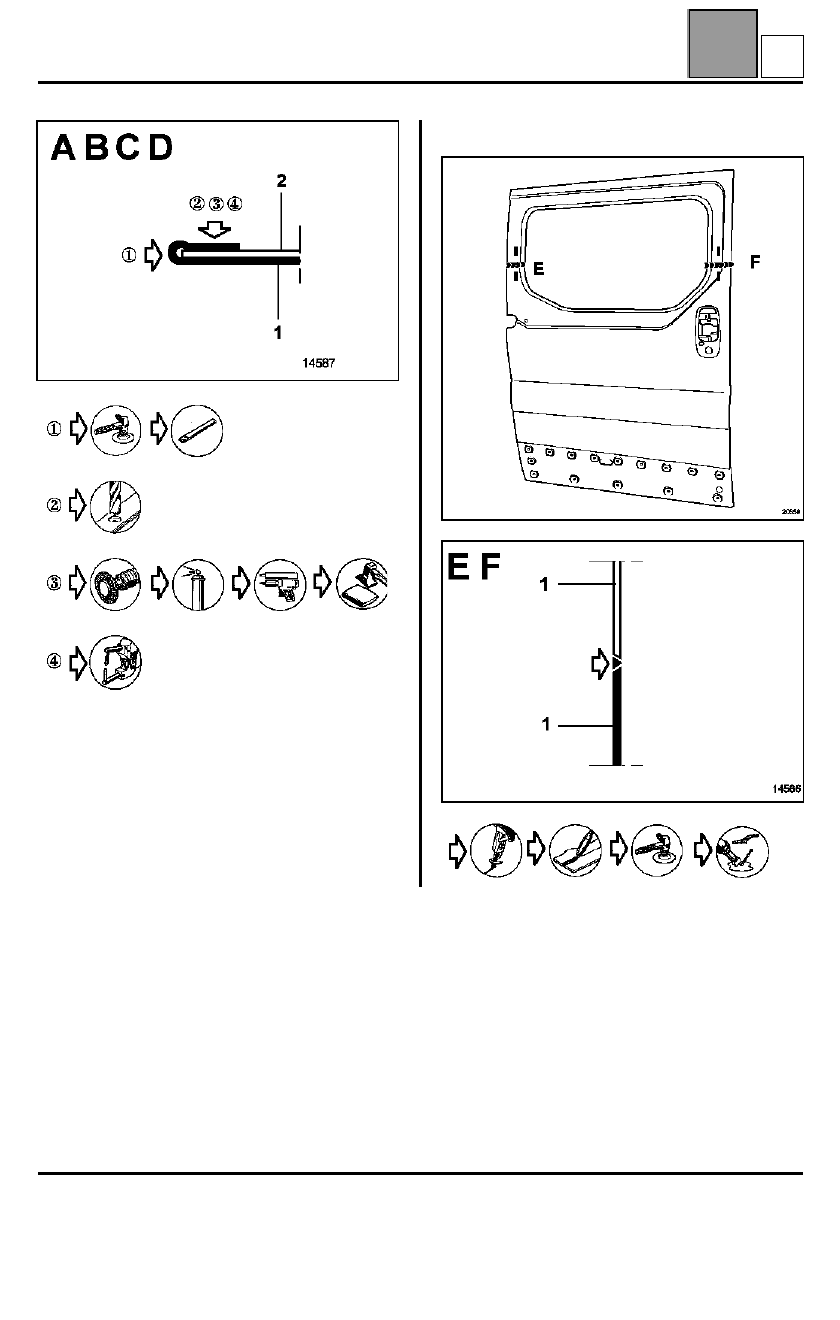

VERSIÓN CHAPAS











NOTA

: será necesario utilizar una cola de estructura

en la periferia (zona de engastado) tipo MTC 514
(referencia: 77 11 172 674).



Para las zonas restantes, utilizar una cola de calado
tipo MJPro (referencia: 77 11 172 676).

F

ABRIENTES LATERALES

Panel de puerta lateral deslizante

47

A

ABRIENTES LATERALES

Panel de puerta lateral deslizante

47

47-22

















VERSIÓN ACRISTALADA









F
