Renault Trafic II. Manual - parte 171

ABRIENTES LATERALES

Tapa de carburante

47

A

ABRIENTES LATERALES

Tapa de carburante

47

47-11

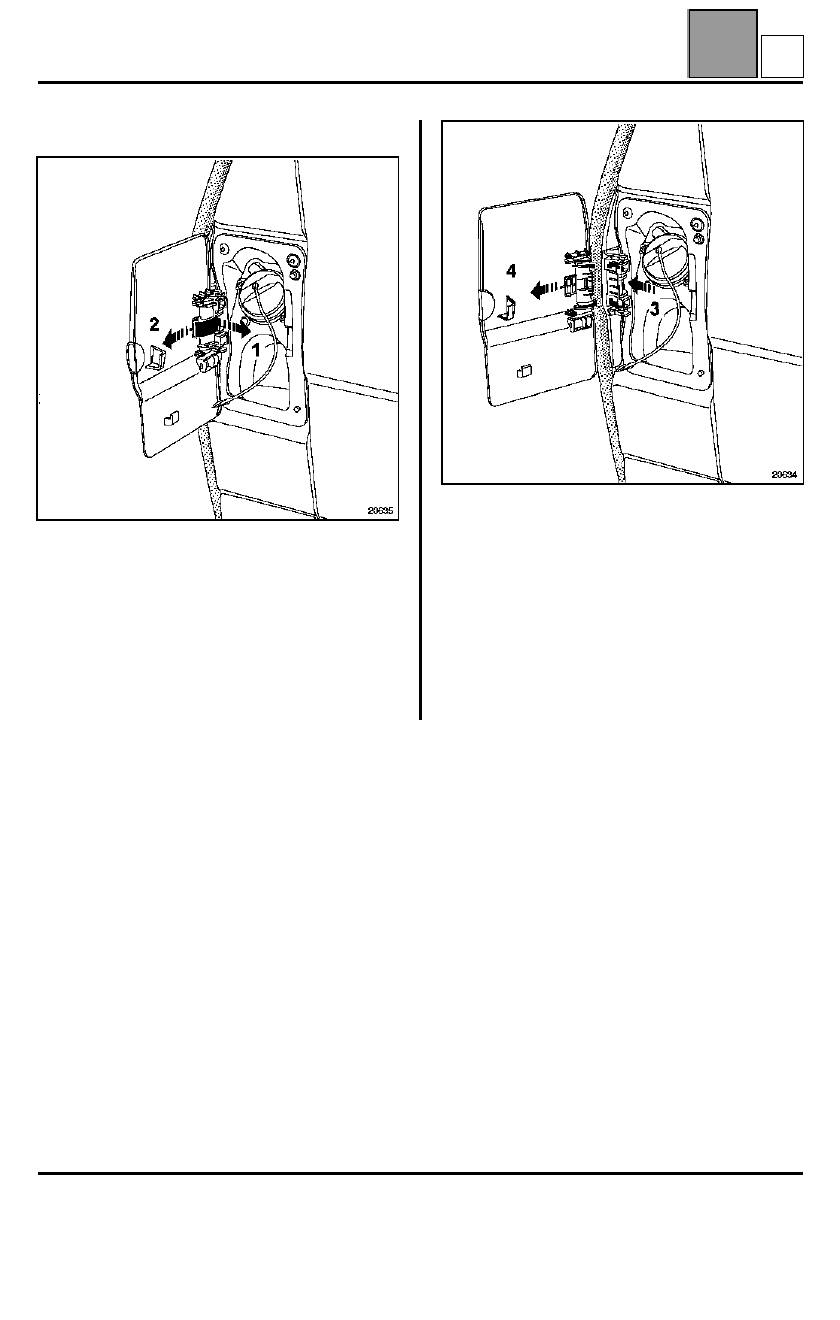

Extracción de la tapa sola

EXTRACCIÓN

Desclipsar el muelle de sujeción según las flechas 1
y 2.

Extraer la trampilla según las flechas 3 y 4.

REPOSICIÓN

En caso de sustitución de la tapa, será necesario
engrasar ligeramente la lámina de sujeción para evitar
la abrasión y para facilitar el movimiento.

REPARACIÓN

La tapa es de NORYL GTX, para la gama pintura
consultar la Nota Técnica 473 A.

D

ABRIENTES LATERALES

Puerta lateral deslizante

47

A

ABRIENTES LATERALES

Puerta lateral deslizante

47

47-12

47

ABRIENTES LATERALES

Puerta lateral deslizante

La sustitución de esta puerta es una operación de base para una colisión
lateral.

Es un elemento de estructura desmontable.

En el método descrito a continuación, encontrarán únicamente las
operaciones de reglaje y no las operaciones de extracción - reposición de la
puerta.

RECUERDEN
Las informaciones que conciernen a las piezas complementarias serán
tratadas en sus capítulos respectivos.

Todos los juegos están indicados en el capítulo 40.

ATENCIÓN:
Por seguridad, las maniobras de apertura y de cierre de la puerta deben
hacerse con el vehículo parado

.

El cierre durante un frenado podría provocar el descarrilamiento de los
carritos y el descalzado de la puerta. La apertura en aceleración, una
deformación del panel lateral a la altura del tope.

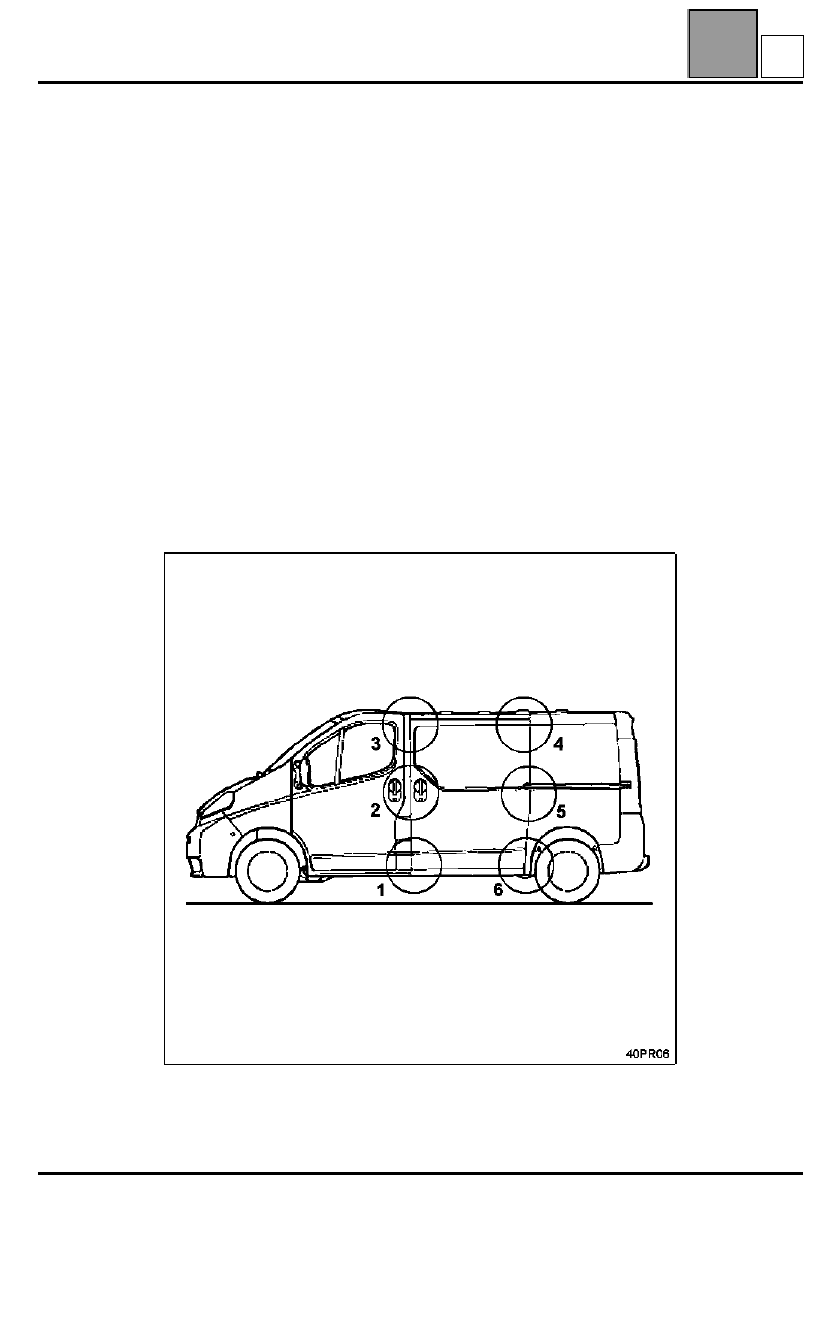

ZONAS DE REGLAJE

E

ABRIENTES LATERALES

Puerta lateral deslizante

47

A

ABRIENTES LATERALES

Puerta lateral deslizante

47

47-13

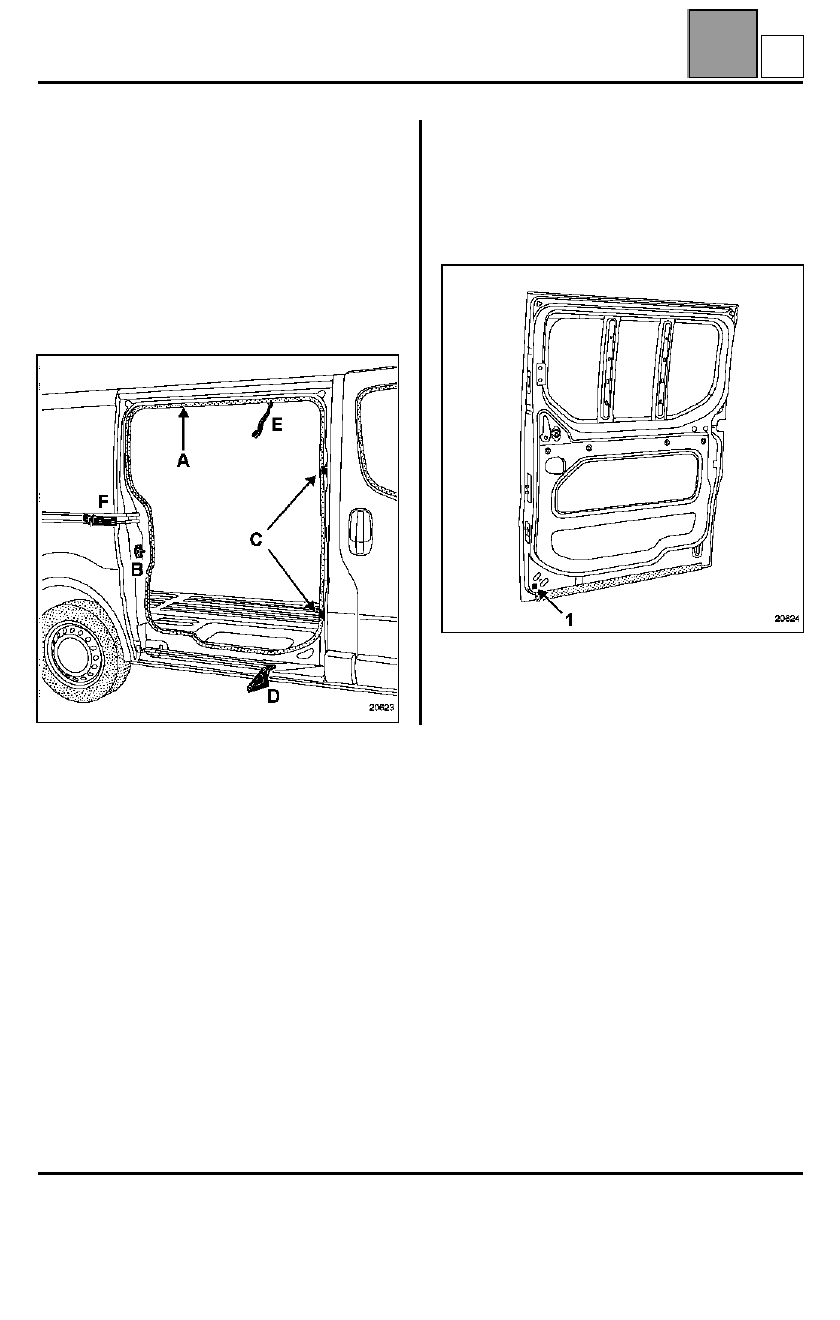

I. PREPARACIÓN ANTES DEL MONTAJE

En el vehículo:

Extraer:
– la goma del marco de la puerta (A),
– el resbalón central (B),
– los centradores macho (C).

posicionar el brazo inferior (D), el brazo superior (E) y
el carro central (F) en sus raíles de guiado
respectivos.

En la puerta lateral deslizante:

Guarnecer la puerta con todos estos elementos.

No colocar la banda de protección exterior al objeto de
preservar el acceso a la tuerca de fijación del carro
inferior (orificio oblongo cuadrado 1).

E

ABRIENTES LATERALES

Puerta lateral deslizante

47

A

ABRIENTES LATERALES

Puerta lateral deslizante

47

47-14

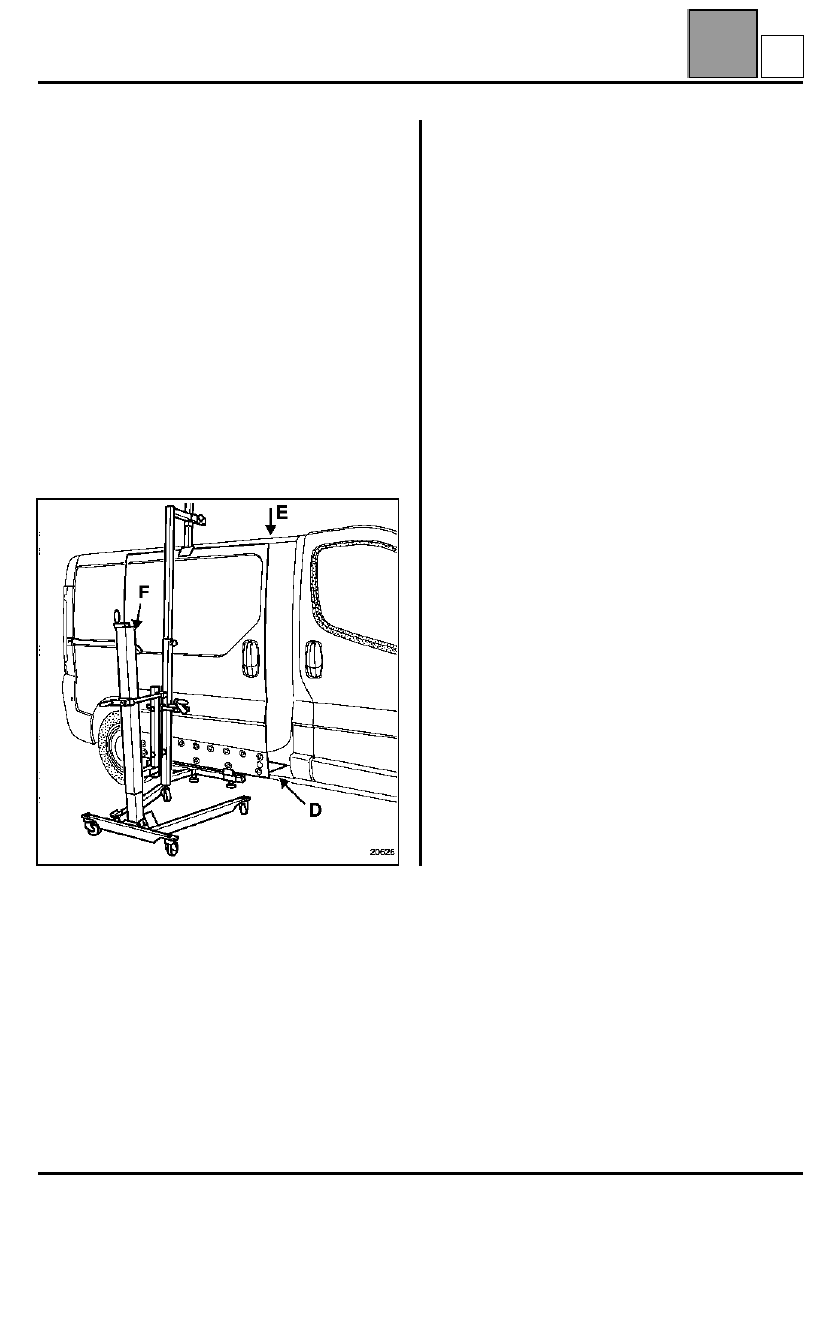

II. COLOCACIÓN DE LA PUERTA

RECUERDEN
Esta operación puede efectuarse solamente con ayuda
del útil de soporte de la puerta.
N

°

 de homologación Renault:   661000

Proveedor:

     Z INTERNATIONAL

Referencia:

     SUP01

en caso contrario, hará falta un operario más para
sujetar la puerta.

Introducir la puerta en el carro central (F).

Posicionar el brazo inferior (D) en la puerta.

Posicionar el brazo superior (E) en la puerta.

Aproximar todos los tornillos sin apretar.

Retirar el útil de soporte de la puerta.

III. REGLAJES

NOTA: para los reglajes de los puntos particulares,
derivados de un incidente (ejemplo: enrasado
trasero), consultar el método para encontrar las
instrucciones detalladas en función del punto
considerado.

Es importante incluso en un caso de incidente
verificar la totalidad de la lógica de reglaje, puede
haber varias formas de corregir un fallo, pero esta
lógica permitirá ser más eficaz.

Efectuar según el orden los reglajes siguientes:

1

Reglaje en altura de la parte delantera de la puerta

2

Reglaje en altura de la parte trasera de la puerta

3

Reglaje del enrasado en la parte trasera de la puerta

4

Reglaje del enrasado en la parte superior trasera de
la puerta

5

Reglaje del enrasado en la parte inferior trasera de la
puerta

6

Reglaje del centrado adelante - atrás

7

Reglaje del enrasado en la parte superior delantera
de la puerta

8

Reglaje de los centradores

E
