ESTRUCTURA SUPERIOR LATERAL

Costado de cabina

43

A

ESTRUCTURA SUPERIOR LATERAL

Costado de cabina

43

43-19

Particularidad de la sustitución completa

NOTA

: en caso de sustitución completa con

desgrapado del techo de cabina, no hay especificidad
de método.

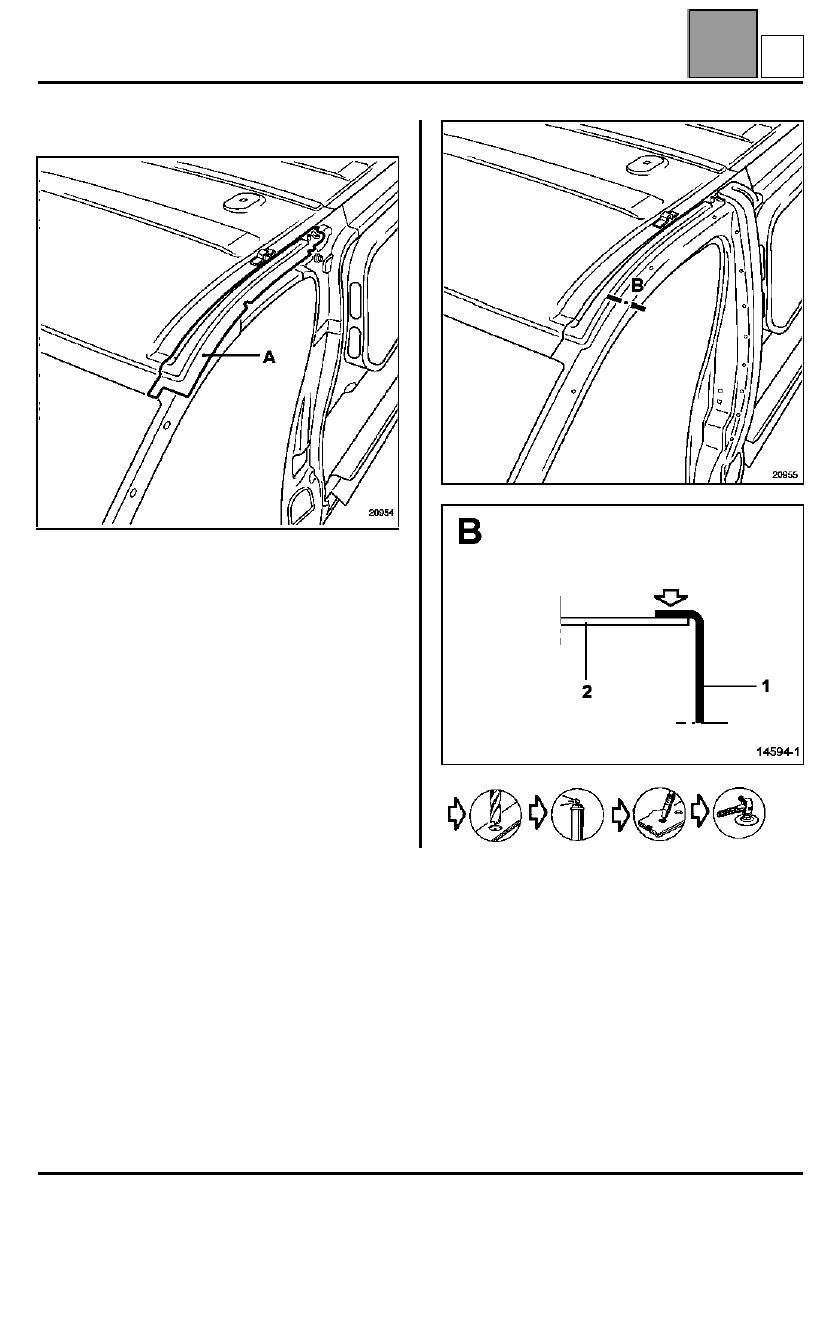

No obstante, es posible efectuar la sustitución
completa del costado de cabina a la altura del refuerzo
de viga para evitar desgrapar el techo de cabina.

En este caso será necesario dejar en posición el
refuerzo de la viga (A) en el vehículo y desgrapar el
refuerzo de viga del costado de cabina de la pieza de
recambio.









  X5

I

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte delantera

44

A

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte delantera

44

44

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte delantera

La sustitución de esta pieza es una operación de base
para una colisión lateral.

En todos los casos, será necesario solicitar como
suplemento el inserto hinchable situado en la parte
inferior trasera.

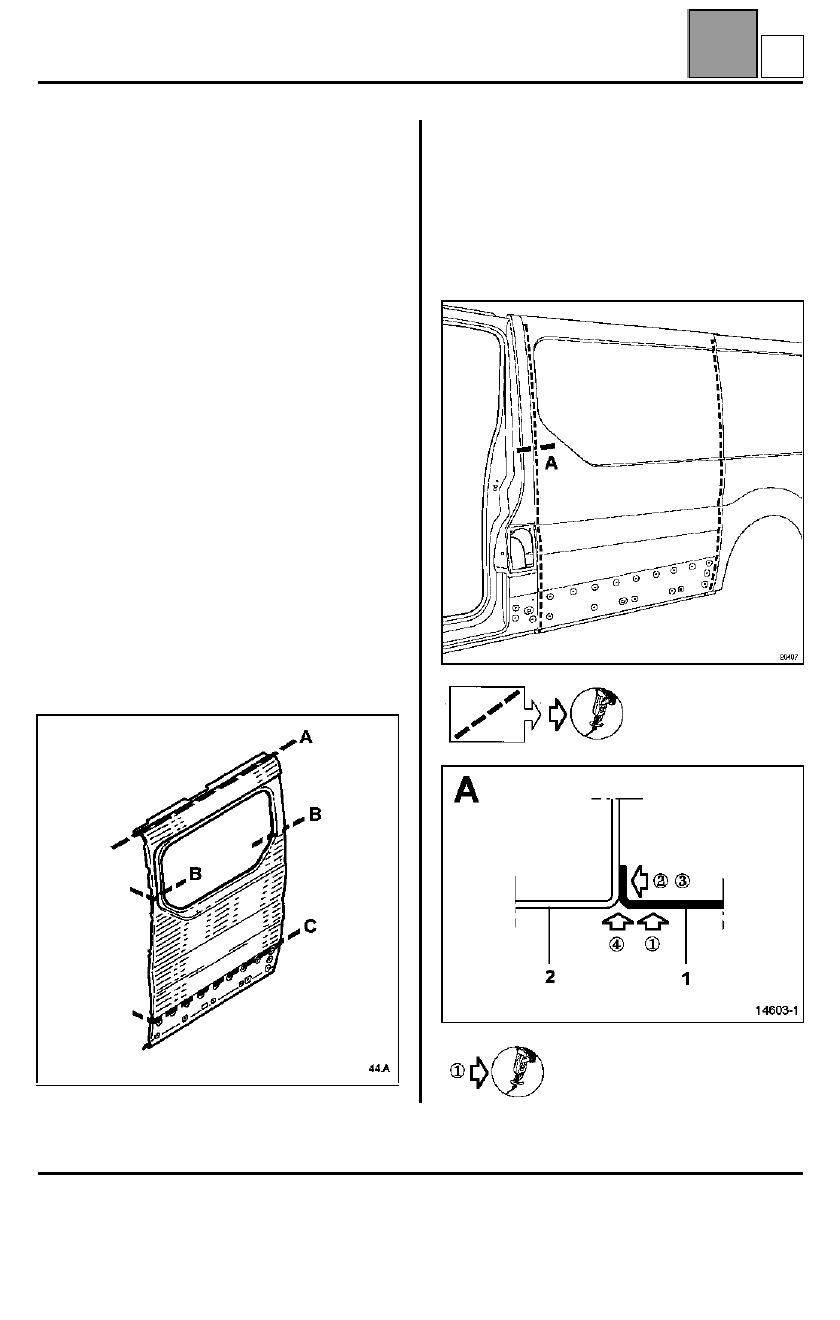

Esta operación se efectúa según varias posibilidades
(consultar método siguiente):
– completa (complementaria al techo),
– parcial superior según el corte A,
– parcial inferior según el corte C,
– parcial específica del panel acristalado según los

cortes B.

En el método descrito a continuación, sólo
encontrarán las descripciones y las uniones
específicas a la pieza concernida.

Para las partes pegadas, será necesario utilizar una
masilla de calado tipo M.J.Pro (referencia:
77 11 172 676

).

Las informaciones que conciernen a las piezas
complementarias serán tratadas en sus capítulos
respectivos (ver índice).

COMPOSICIÓN DE LA PIEZA DE RECAMBIO

Pieza ensamblada con:
Tensor de panel
Amortiguante (versión chapa)

PIEZAS CONCERNIDAS (espesor en mm):

1

Panel lateral trasero parte delantera

0,8

2

Costado de cabina

0,9

3

Panel lateral trasero parte trasera

0,8

Sustitución completa









44-1

A

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte delantera

44

A

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte delantera

44

44-2



  en el vehículo





NOTA

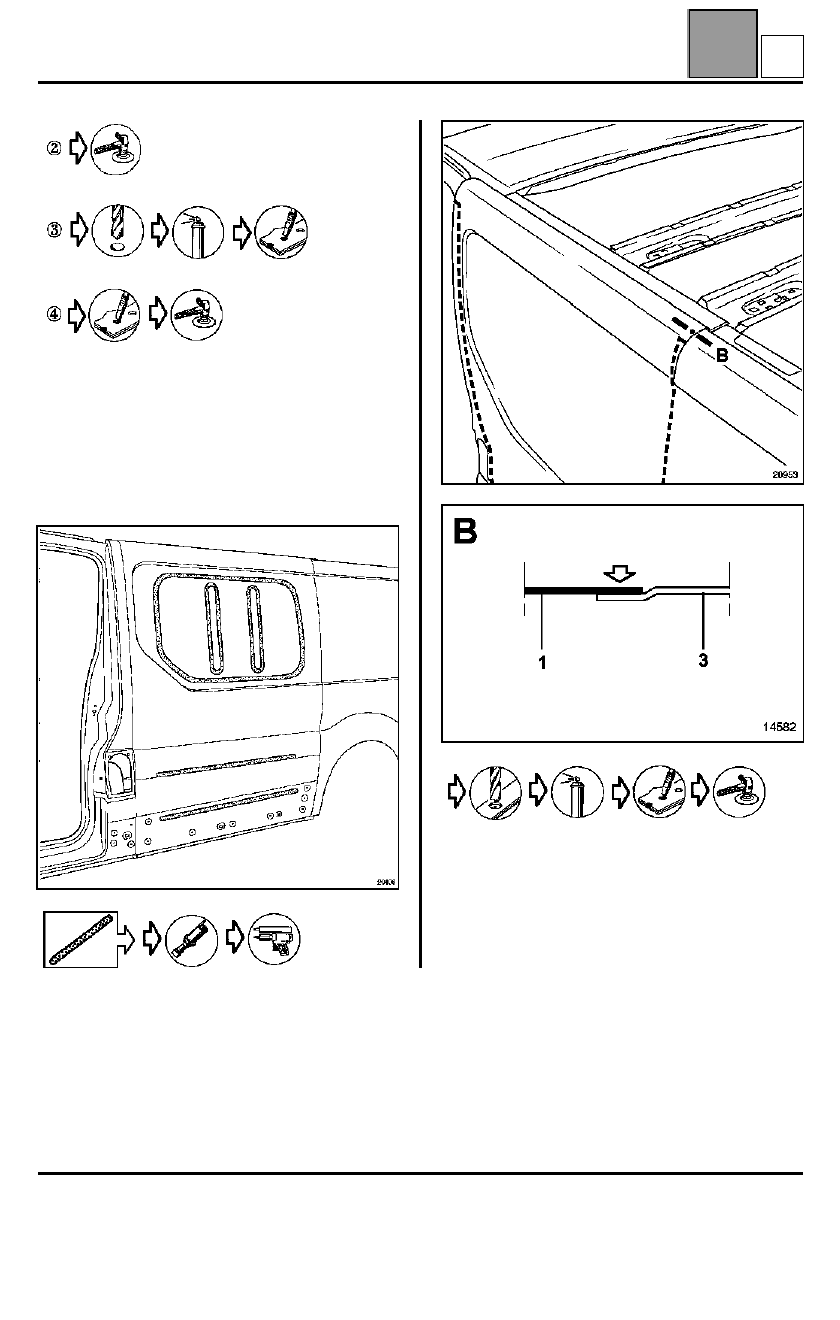

: en el método el número de puntos de taponado

no está indicado. Será necesario respetar una
separación de aproximadamente 70 mm entre los
puntos de soldadura.

En los lugares en los que no se pueden realizar, será
necesario sustituirlos por cordones de soldadura en el
lado exterior del vehículo.















 X2

NOTA

: los dos taponados se deben realizar en ambos

lados.







pieza de
recambio

A

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte delantera

44

A

ESTRUCTURA SUPERIOR TRASERA

Panel lateral trasero parte delantera

44

44-3

RECUERDEN

: para la sustitución del inserto

hinchable consultar el método descrito en las
innovaciones vehículo.

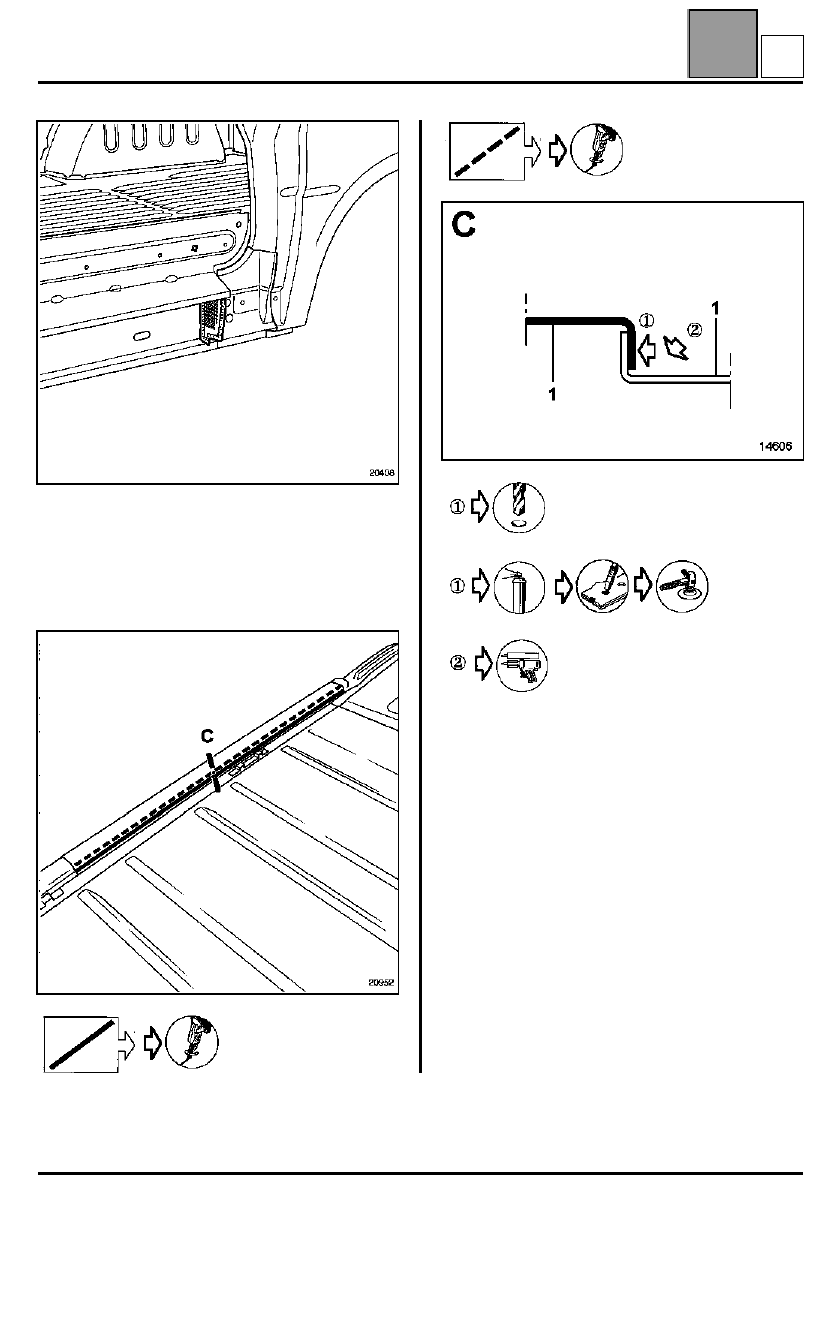

Sustitución parcial superior





  en pieza de recambio





  en el vehículo



  pieza de recambio









NOTA

: el número de puntos de taponado no está

indicado. Será necesario respetar una separación de
aproximadamente 60 mm entre los puntos de
soldadura y después realizar, tras la soldadura, un
cordón de masilla en el contorno para asegurar la
estanquidad.

Utilizar masilla tipo M.J.Pro (referencia:
77 11 172 676

).

A
