3. REFERENCIAS DE POSICIONAMIENTO DE LAS PIEZAS SUSTITUIDAS

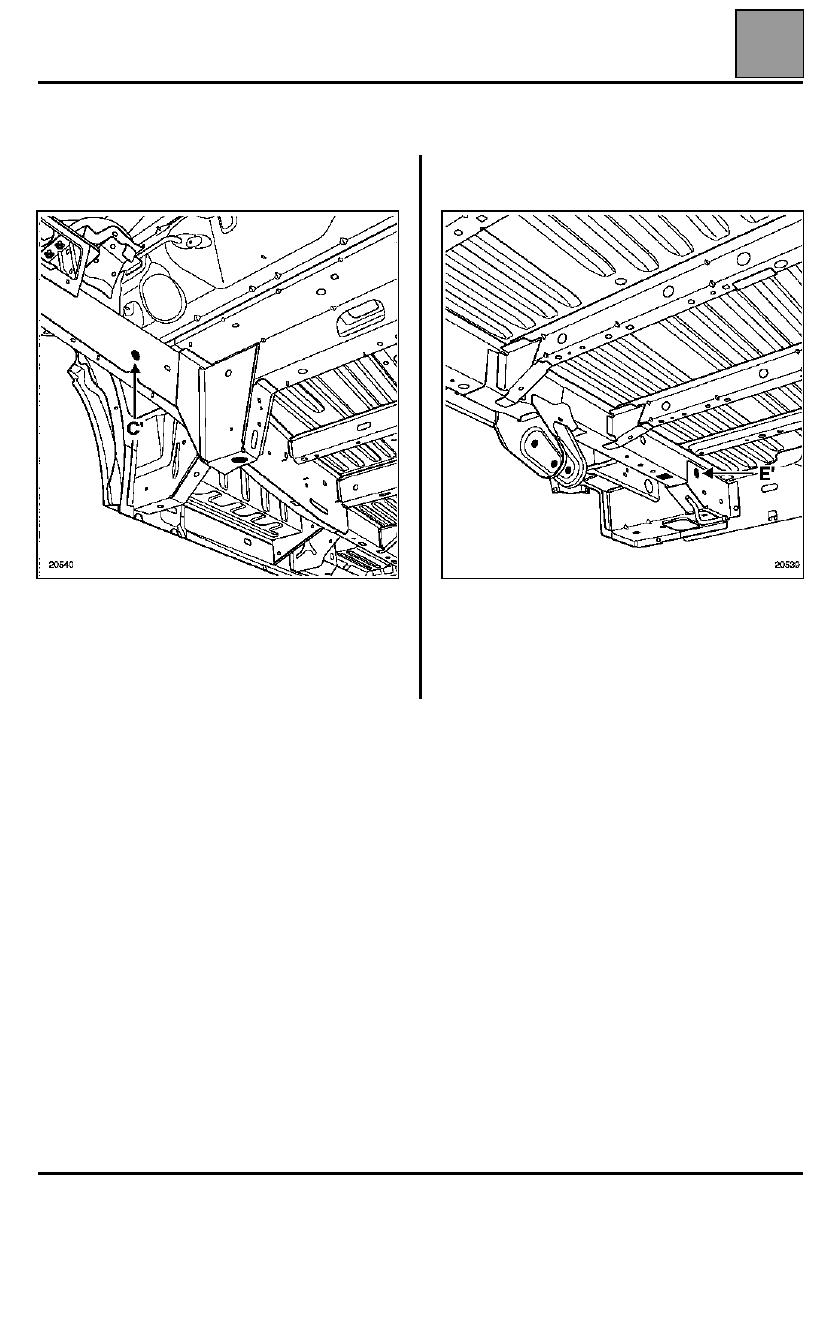

C  -  FIJACIÓN DELANTERA DE LA CUNA

DELANTERA

El calibre va centrado y fijado en el orificio de fijación
de la cuna.

Se utiliza durante la sustitución de un larguero
delantero parcial o completo.

E  -  FIJACIÓN DEL AMORTIGUADOR TRASERO

El calibre va centrado y fijado en el eje del
amortiguador.

Se utiliza durante la sustitución de un larguero trasero
parcial o completo.

GENERALIDADES

Reestructuración del bastidor

40

GENERALIDADES

Reestructuración del bastidor

40

40-41

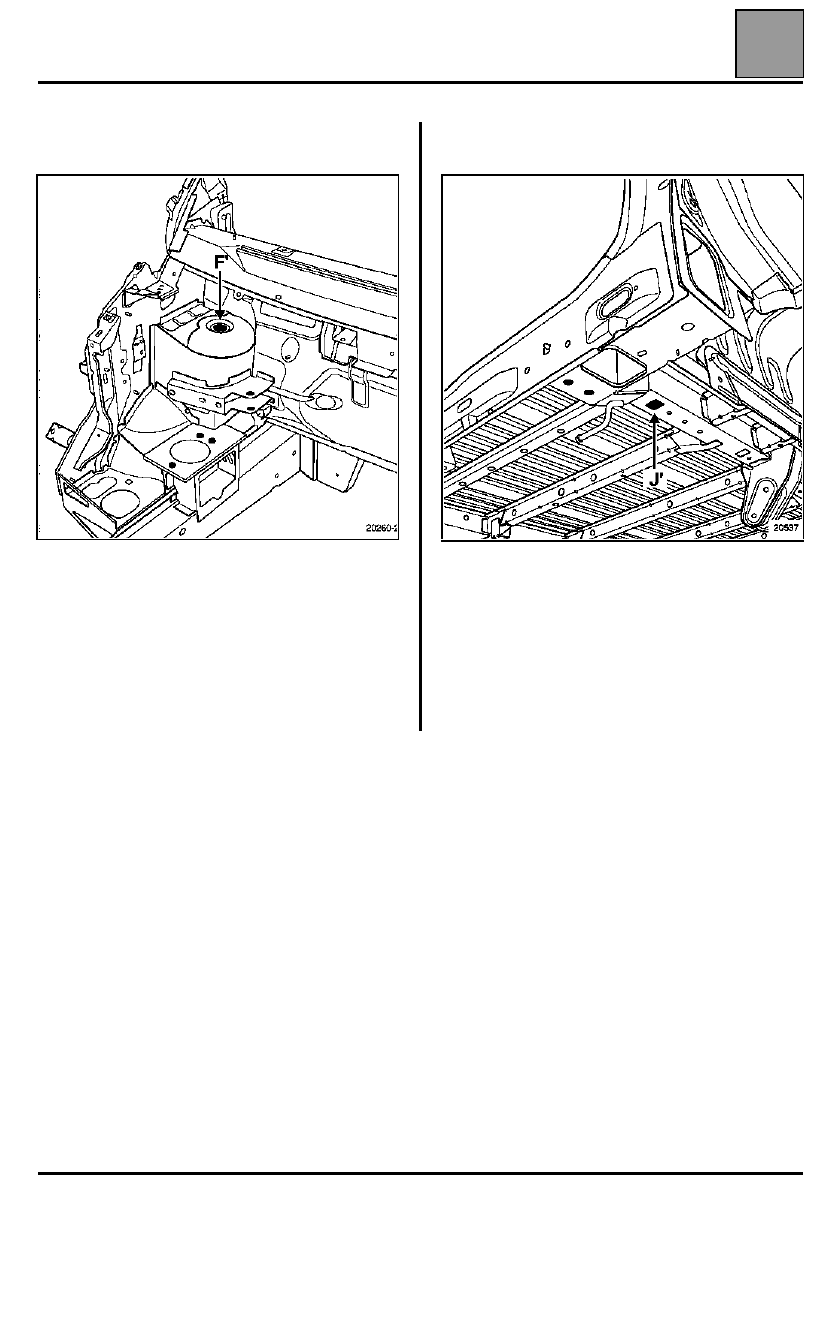

F  -  FIJACIÓN SUPERIOR DEL AMORTIGUADOR

DELANTERO

El calibre se apoya bajo la copela del amortiguador y
se centra en el orificio de fijación del amortiguador.

Se utiliza durante la sustitución del paso de rueda.

J  -  EXTREMO DEL LARGUERO TRASERO

El calibre se apoya bajo el larguero y se centra en el
orificio piloto.

Puede ser utilizado con la mecánica en su sitio, para
la alineación del larguero, pero esto requiere la
extracción del amortiguador.

Se utiliza igualmente con la mecánica extraída, en las
mismas condiciones, para la sustitución del larguero.

GENERALIDADES

Reestructuración del bastidor

40

GENERALIDADES

Reestructuración del bastidor

40

40-42

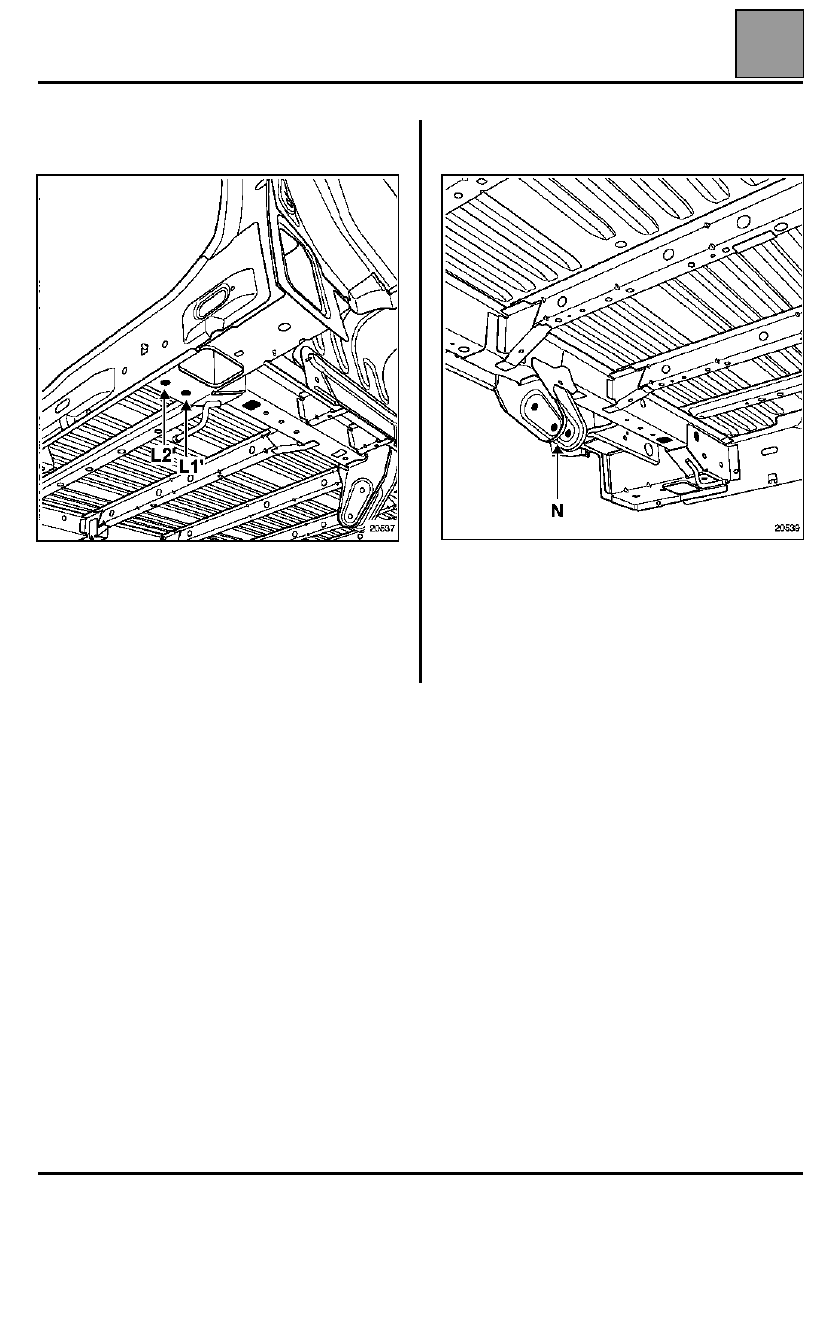

L  -  TRAVESAÑO EXTREMO TRASERO

El calibre se apoya bajo el cajetín de fijación del
amortiguador y va centrado en los orificios de fijación
del sistema de remolcado.

Se utiliza para la sustitución del conjunto faldón
travesaño trasero con o sin mecánica.

N  -  FIJACIÓN DE TIRANTE LATERAL DE TREN

TRASERO

El calibre va centrado y fijado en el eje del tirante
lateral del tren trasero.

Se utiliza durante la sustitución:
– de un larguero trasero parcial o completo,
– del amarre del tirante.

GENERALIDADES

Reestructuración del bastidor

40

GENERALIDADES

Reestructuración del bastidor

40

40-43

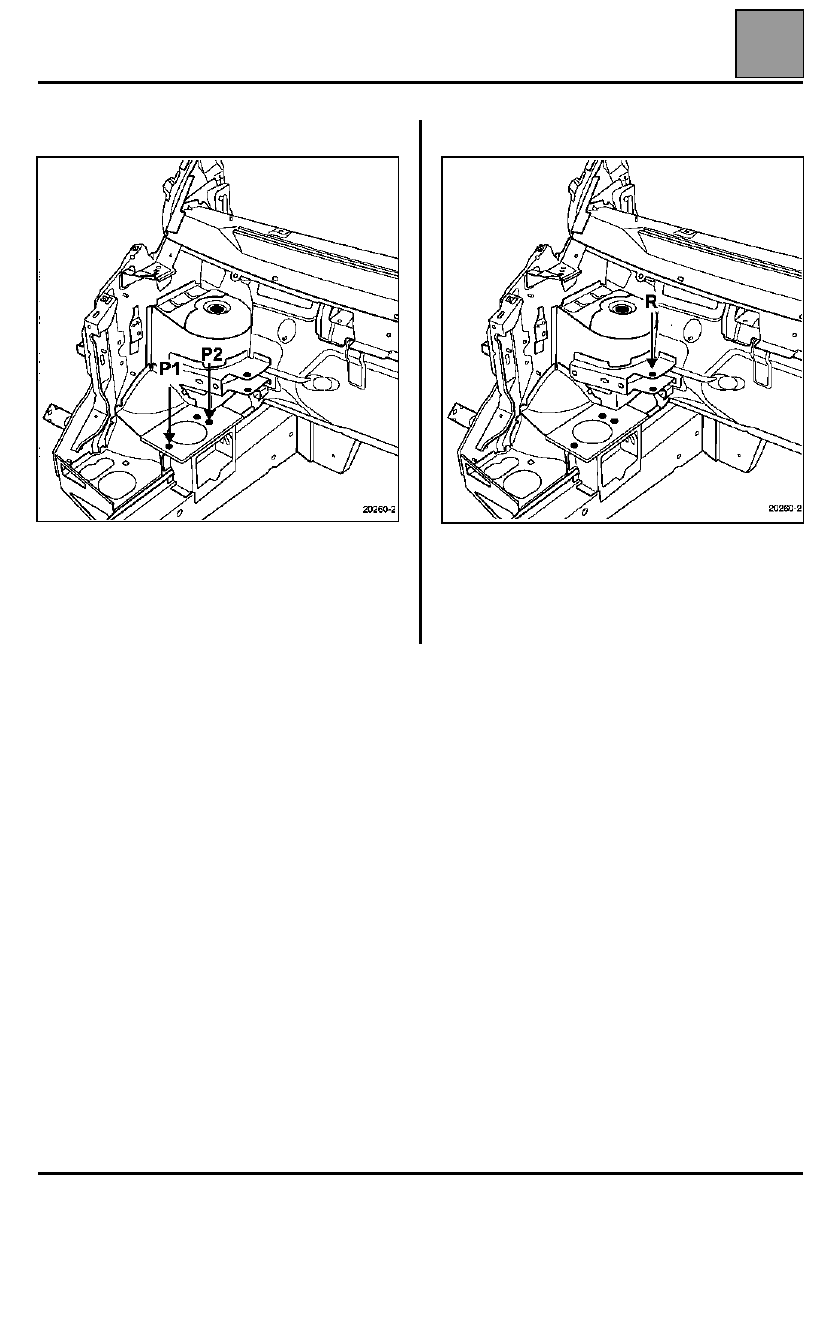

P  -  FIJACIÓN DEL MOTOR

El calibre se posiciona encima del apoyo del motor, se
centra en los orificios de fijación del patín.

Hay que utilizarlo con la mecánica extraída para la
sustitución de un semibloque delantero.

R  -  FIJACIÓN TIRANTE MOTOR

El calibre se coloca en la pinza del tirante, se fija en
lugar de éste.

Hay que utilizarlo para restaurar la referencia
geométrica de la pinza del tirante.
