GENERALIDADES

Utillaje

40

GENERALIDADES

Utillaje

40

1

Soporte tirante

4

Cuerpo

NOMBRE

DESIGNACIÓN

DE TALADRADO

REFERENCIA

YUNQUE

ADAPTADO

TIRANTE

ADAPTADO

Tuercas

EM4
EM5
EM6
EM8

6,1 mm
7,1 mm
9,1 mm

11,1 mm

77 01 047 924
77 01 047 685
77 03 043 020
77 01 047 925

EM4
EM5
EM6
EM8

EM4
EM5
EM6
EM8

Espárragos:

"paso estándar"

"paso inclinado"

GM6

GM5.2

9,2 mm
7,4 mm

77 01 047 926
77 01 047 927

G
G

GM9

GM5.2

Tuerca especial

EMS6

9,2 mm

77 03 043 083

ES

ES

+ contra-tirante

40-8

GENERALIDADES

Utillaje

40

GENERALIDADES

Utillaje

40

40-9

GENERALIDADES

Utillaje

40

GENERALIDADES

Utillaje

40

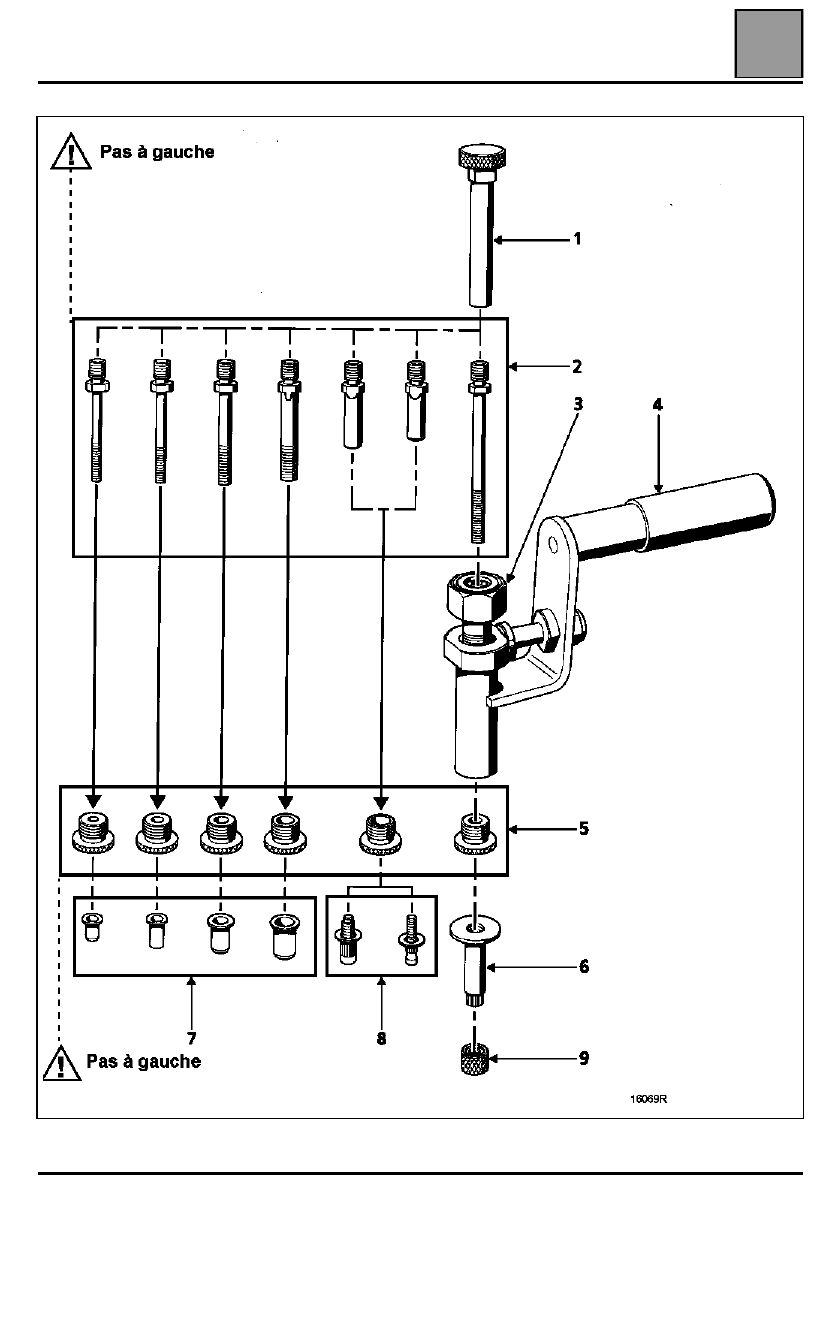

1 Soporte tirante
2 Tirantes
3 Tornillos de apriete
4 Cuerpo
5 Yunques
6 Tuerca especial
7 Tuercas
8 Espárragos
9 Tuerca de empuje

PREPARACIÓN DEL Car. 1504

●

Seleccionar el conjunto (tirante, yunque e inserto) adaptado al engastado que se vaya a realizar.

●

Atornillar el tirante (2) en el soporte del tirante (1) (paso a izquierdas).

●

Apretar el tornillo (3) a fondo en el cuerpo (4) (paso a izquierdas).

●

Atornillar el yunque (5) en el cuerpo (4) (paso a izquierdas).

●

Introducir el conjunto (1) y (2) en el cuerpo del útil.

●

Atornillar el inserto (paso a derechas) en la varilla de tracción.

NOTA:

●

Para la colocación de la tuerca especial (6), el tirante pasa a través de la tuerca que se va a engastar y se atornilla
en la tuerca de empuje (9).

●

Tras el taladrado y la puesta al desnudo de las chapas, será necesaria una operación de protección anticorrosión
antes de pintar. La gama de protección anticorrosión debe aplicarse con los productos siguientes:

1  Imprimación fosfatante

77 01 423 933

Diluyente reactivo

77 01 423 955

2 Aparejo (maxima)

77 11 170 344

40-10

GENERALIDADES

Utillaje

40

GENERALIDADES

Utillaje

40

EMPLEO DEL ÚTIL

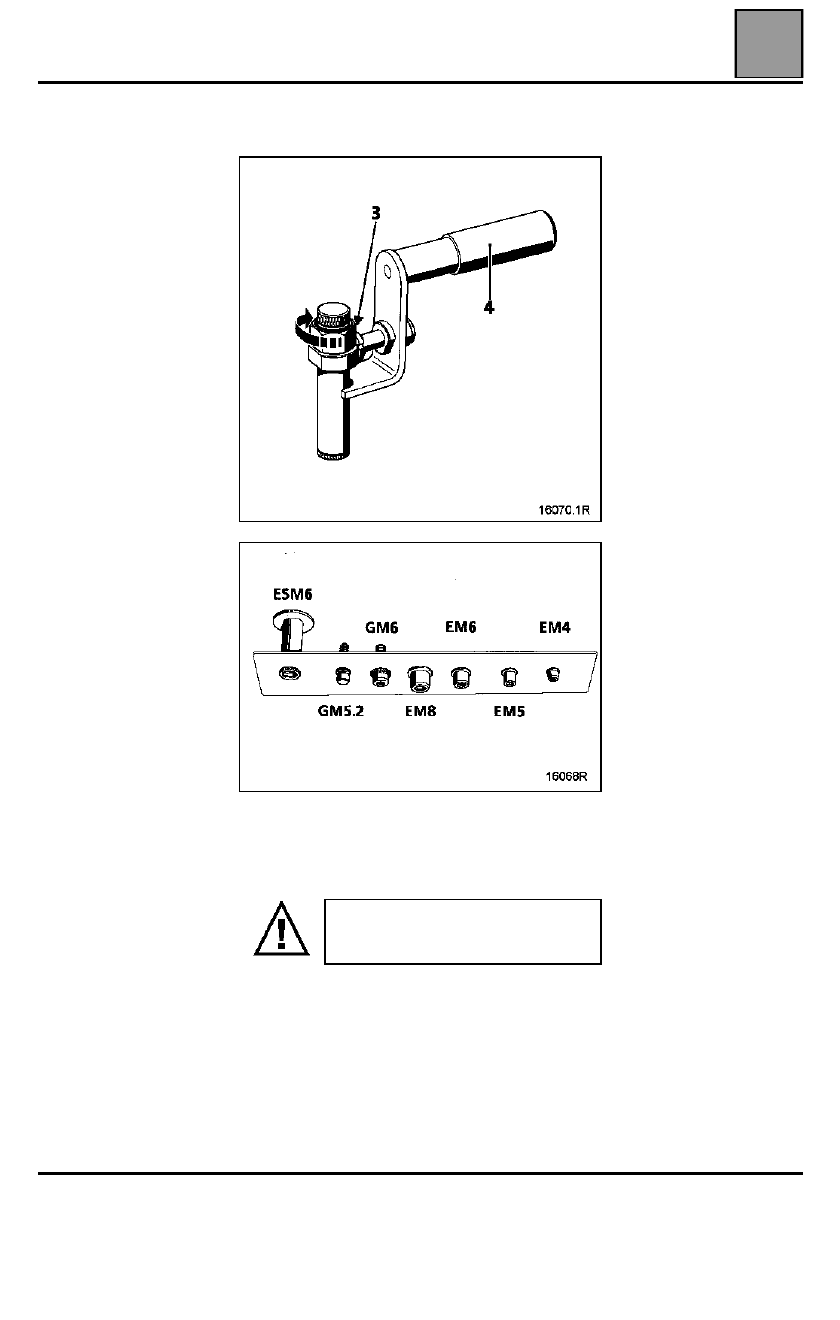

Girar el tornillo de apriete (3) en el sentido de la flecha
del dibujo anterior sujetando a la vez el cuerpo (4).

El engastado del inserto es correcto cuando ya no hay
juego en la rotación de éste, lo cual se debe verificar
antes de extraer el útil.

NOTA

: esta operación de control debe efectuarse

antes de aflojar el conjunto varilla de tracción/tirante.

El operario debe notar el final del
engastado (aumento del esfuerzo de
apriete).
