MANDOS - SEÑALIZACIÓN

Contactor elevalunas eléctrico pasajero

84

84-10

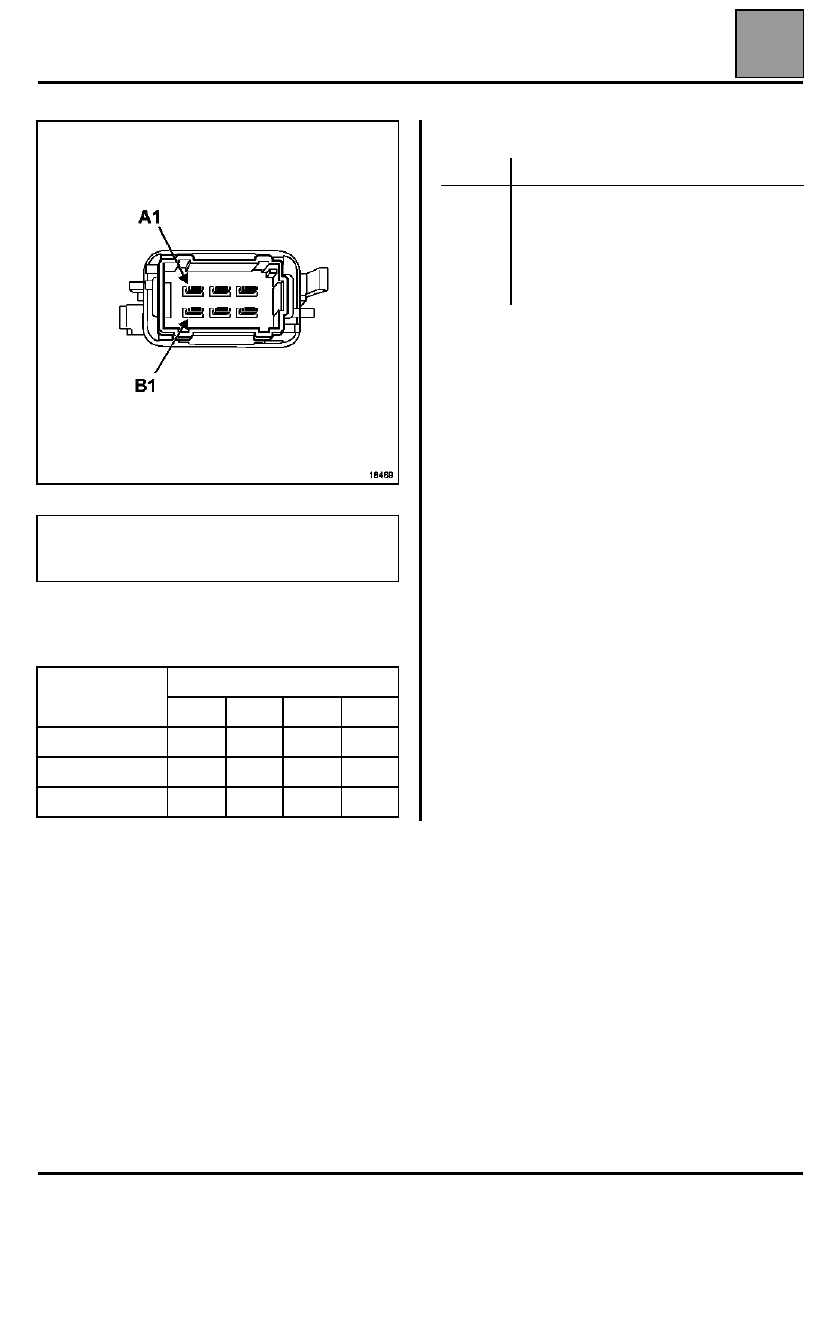

Contactor elevalunas eléctrico pasajero

Elevalunas eléctrico pasajero
(control de la resistencia con un óhmetro).

CONEXIÓN

18469

NOTA

: los controles y las conexiones de los

contactores del elevalunas son idénticos para
dirección a izquierda y dirección a derecha.

ACCIONES

Vías

A1/A3

B2/B1

B1/A2

A2/A3

Ninguna

0

0

α

α

Cierre

0

α

0

α

Apertura

α

0

α

0

Vía

Designación

A1
A2
A3
B1
B2
B3

Unión con interruptor conductor (A1)
Masa
Mando elevalunas pasajero
Mando elevalunas pasajero
Unión con interruptor conductor (B3)
+ Después de contacto

MANDOS - SEÑALIZACIÓN

Luneta térmica

84

84-11

Luneta térmica

CONTACTOR DE LUNETA TRASERA TÉRMICA

FUNCIONAMIENTO

 (control de la resistencia

mediante un multímetro)

20390

Vía

Designación

A1
A2
A3
B1
B2
B3

+ Después de contacto
No utilizada
Encendido del testigo
Mando luneta trasera térmica
Masa
No utilizada

Acción

Vía B1/B2

Reposo

α

Pulsado

0

MANDOS - SEÑALIZACIÓN

Parabrisas térmico

84

84-12

Parabrisas térmico

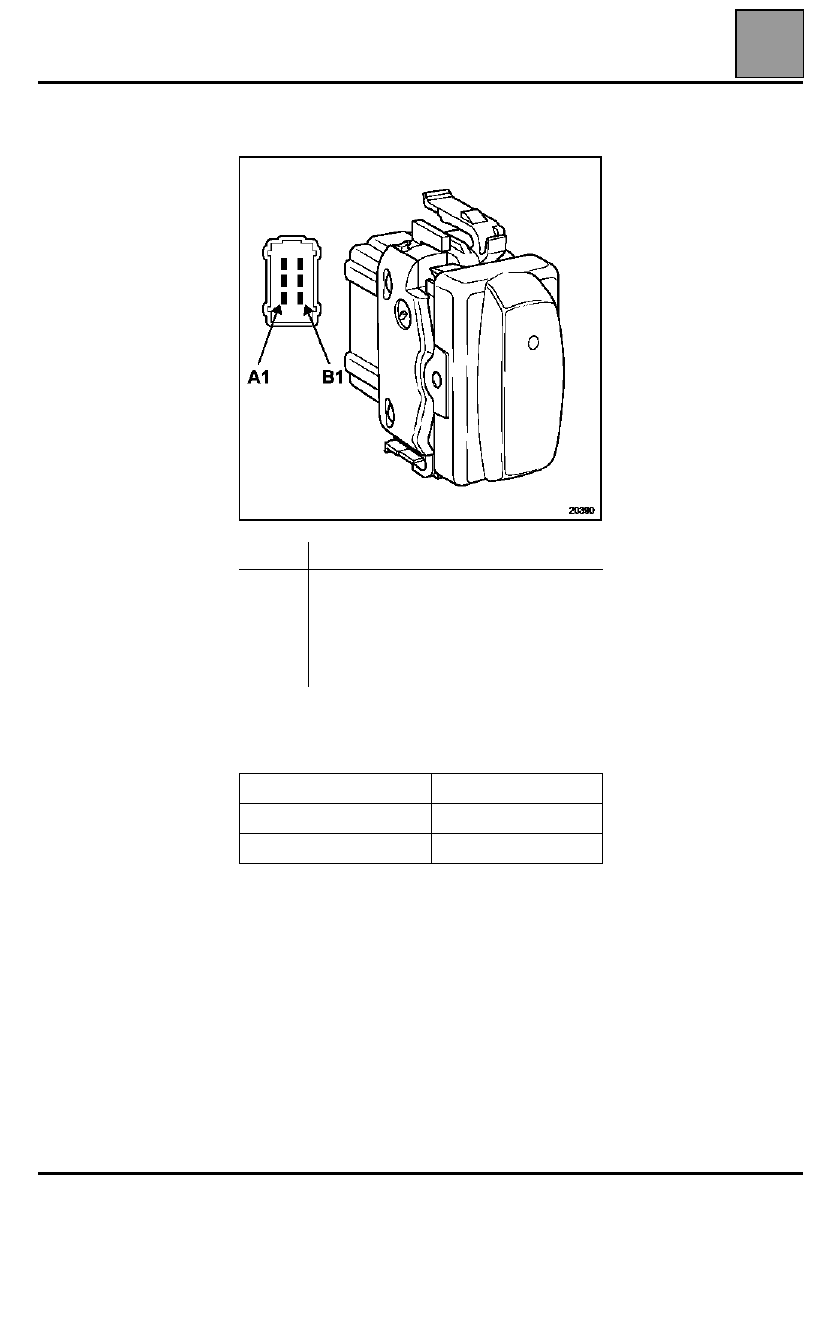

CONTACTOR DE PARABRISAS ELÉCTRICO
TÉRMICO

FUNCIONAMIENTO

 (control de la resistencia con un

óhmetro)

20390

Vía

Designación

A1
A2
A3
B1
B2
B3

+ Después de contacto
No utilizada
Encendido del testigo
Mando parabrisas térmico
Masa
No utilizada

Acción

Vía A1/B1

Reposo

α

Pulsado

0

MANDOS - SEÑALIZACIÓN

Cerradura de puertas

84

84-13

Cerradura de puertas

FUNCIONAMIENTO

Según el equipamiento del vehículo, las cerraduras de las puertas son específicas:

●

versión con condenación simple,

●

versión con supercondenación.

La supercondenación (para ciertos países) permite desactivar la función de las empuñaduras interiores Esta
función puede ser utilizada en caso de intentar abrir la puerta desde el interior tras una rotura del cristal.

NOTA

: los vehículos equipados de Unidad Central del Habitáculo de tipo (N3) incluyen una alarma montada de

serie.

FUNCIONAMIENTO (la más completa)

Presión en la telemando

Consecuencia sobre

las cerraduras

Funcionamiento de

los indicadores de

dirección

Funcionamiento del

chivato sonoro

Cierre

1 presión breve

Condenación de los

abrientes + alarma

2 intermitencias

-

1 presión prolongada

Condenación de los

abrientes + alarma +

expulsión de la

volumetría

2 intermitencias

1 señal

2

a

 presión breve

supercondenación de

los abrientes

5 intermitencias

2

a

 presión

prolongada

Supercondenación de

los abrientes +

expulsión de la

volumetría

5 intermitencias

1 señal

Apertura

1 presión breve o
prolongada

descondenación de los

abrientes

1 intermitencia
