MANDOS - SEÑALIZACIÓN

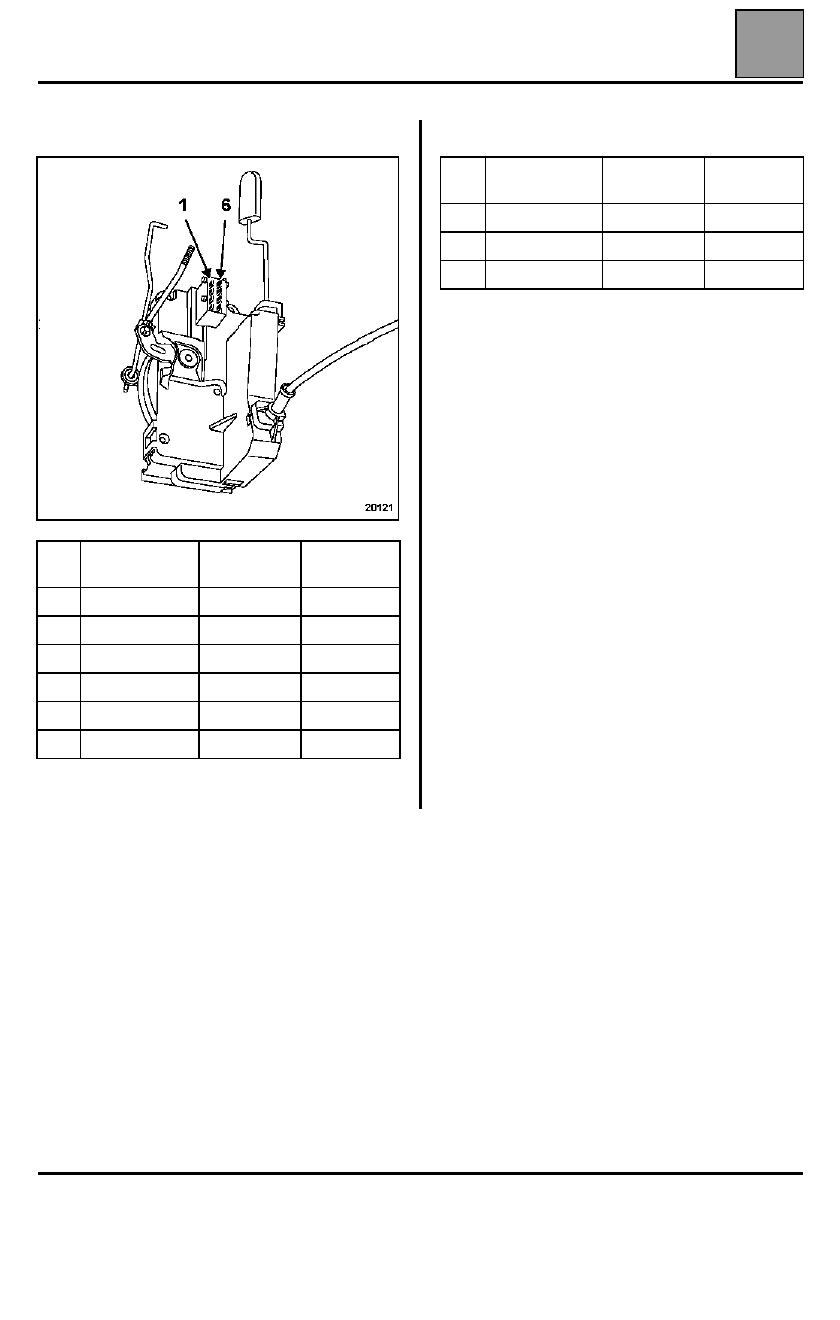

Cerradura de puertas

84

84-14

CONEXIÓN

 (puerta del pasajero)

*  Versión supercondenación solamente.

CONEXIÓN

 (puertas laterales)

*  Versión supercondenación solamente.

NOTA

: los motores de la tapa de gasolina y del

maletero poseen dos cables. La Unidad Central del
Habitáculo controla la inversión de polaridad para la
condenación y descondenación.

20121

Vía

Descondenación

Condenación

Supercondena-

ción*

8

+

-

-

3

+

-

-

9

-

-

+

4

-

-

+

10

-

+

+

5

-

+

+

Vía

Descondenación

Condenación

Supercondena-

ción*

1

-

+

+

2

+

-

-

3

-

-

+

MANDOS - SEÑALIZACIÓN

Retrovisor eléctrico

84

84-15

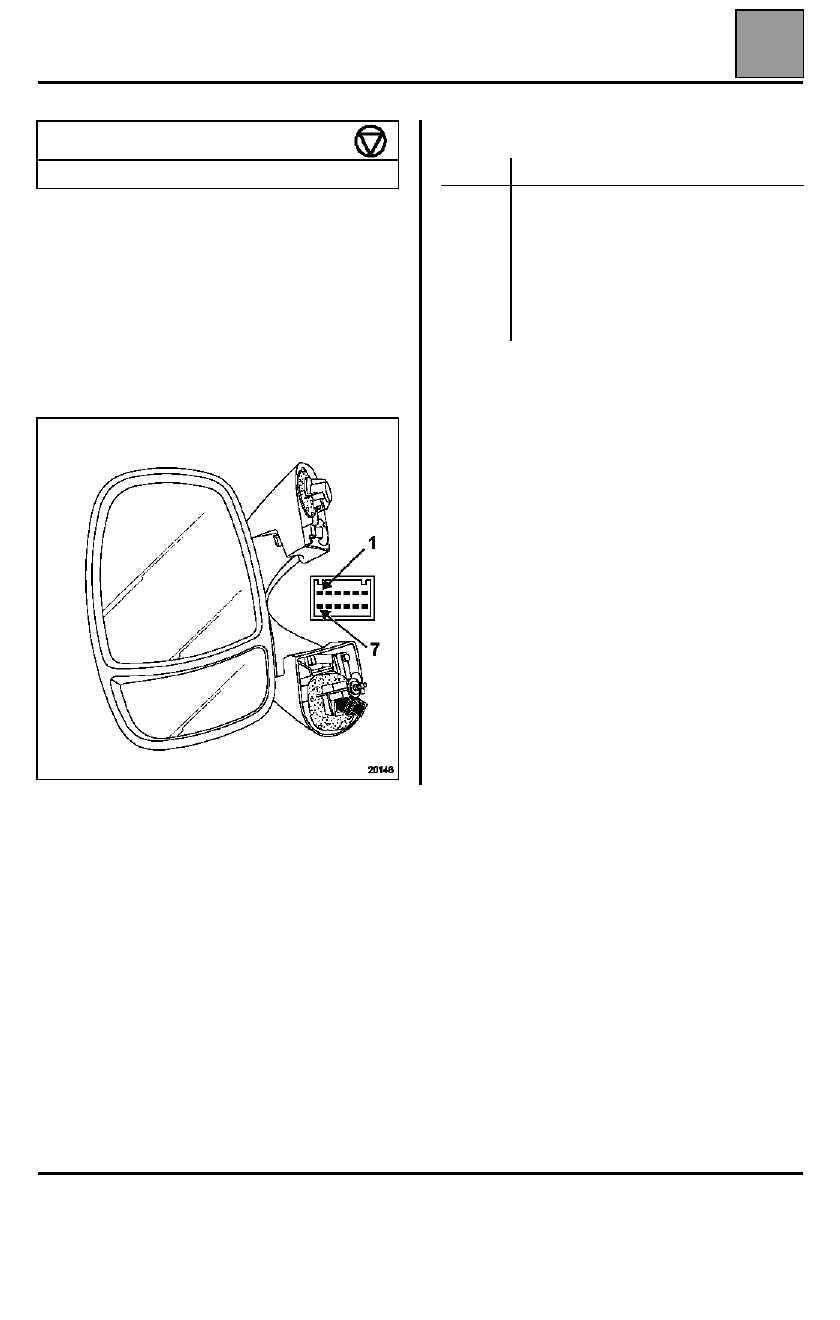

Retrovisor eléctrico

RETROVISORES EXTERIORES

Los retrovisores eléctricos se componen de:

●

dos motores de reglaje (vertical y horizontal),

●

una sonda de temperatura exterior (lado del
pasajero),

●

un sistema de deshielo (según versión).

NOTA:

la extracción de los retrovisores exteriores no

requiere el desguarnecido de las puertas.

CONEXIÓN (la más completa)

La resistencia del sistema de deshielo es de
aproximadamente 13 ohmios.

La resistencia de la sonda de temperatura exterior
debe ser de 2500 ohmios para 20

°

C



aproximadamente.

OBSERVACIÓN:

el mando de deshielo de los

retrovisores se realiza con la misma tecla que para la
luneta trasera térmica.

PAR DE APRIETE (en daN.m)

Tornillos de fijación de los retrovisores

  0,8

20146

Vía

Designación

1
2
3
4
5
6
7
8

Deshielo del retrovisor
Deshielo del retrovisor
No utilizada
Sonda de temperatura
Sonda de temperatura
Motor de reglaje horizontal
Común motores
Motor de reglaje vertical

MANDOS - SEÑALIZACIÓN

Mando retrovisores

84

84-16

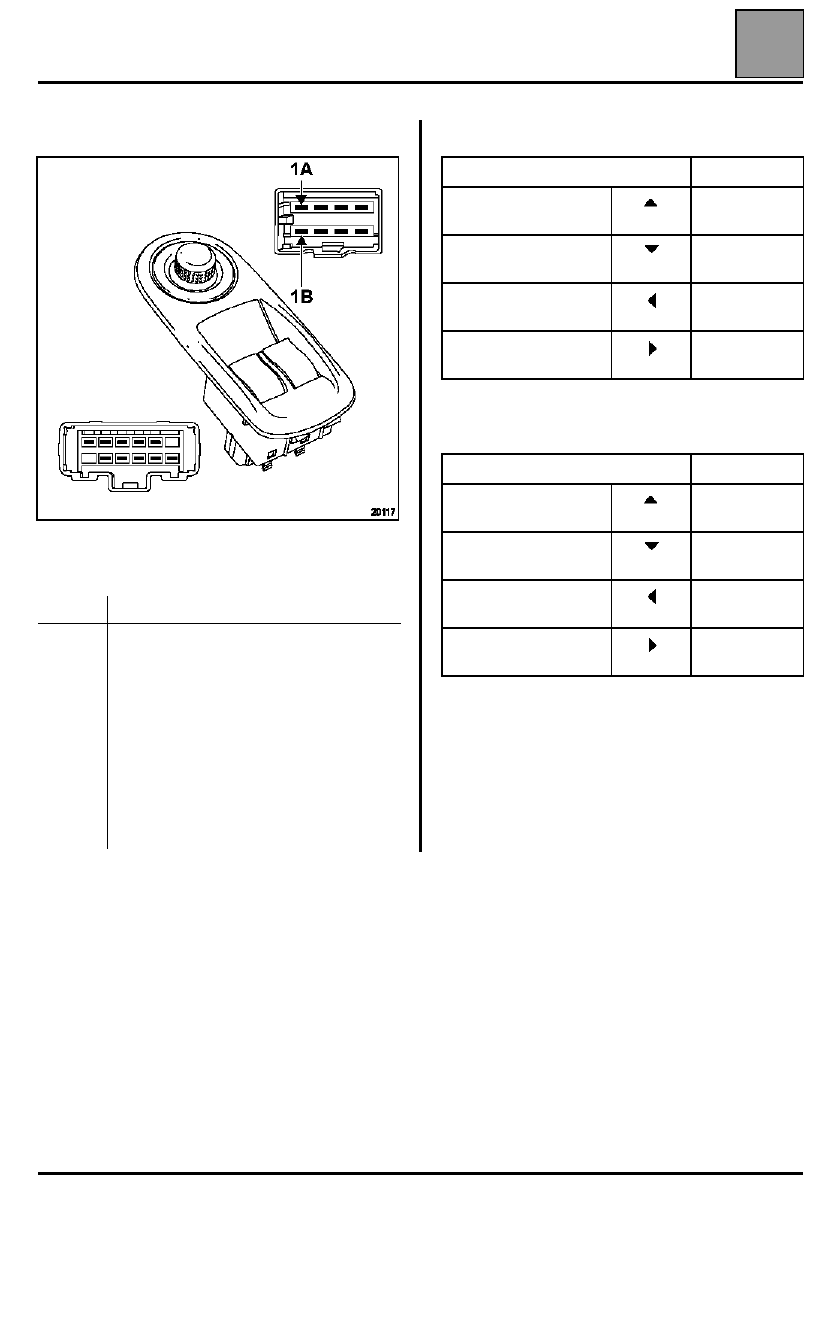

Mando retrovisores

MANDO DE RETROVISORES

CONEXIÓN

Retrovisor izquierdo

Retrovisor derecho

20117

Vía

Designación

A1

A2
A3

A4
B1

B2

B3
B4

Mando izquierda/derecha retrovisor del
conductor
+ Antes de contacto
Mando arriba/abajo retrovisor del
conductor
No utilizada
Mando izquierda/derecha retrovisor del
pasajero
Mando arriba/abajo retrovisor del
pasajero
Masa
Común motor

Funciones

Vías

Subida

A3/B3
B4/A2

Descenso

A3/A2
B4/B3

Izquierda

B4/B3
A1/A2

Derecha

B4/A2
A1/B3

Funciones

Vías

Subida

B2/B3
B4/A2

Descenso

B2/A2
B4/B3

Izquierda

B4/B3
B1/A2

Derecha

B1/B3
B4/A2

MANDOS - SEÑALIZACIÓN

Sonda de temperatura exterior

84

84-17

Sonda de temperatura exterior

La sonda de temperatura está situada en el retrovisor
lado del pasajero (según versión).

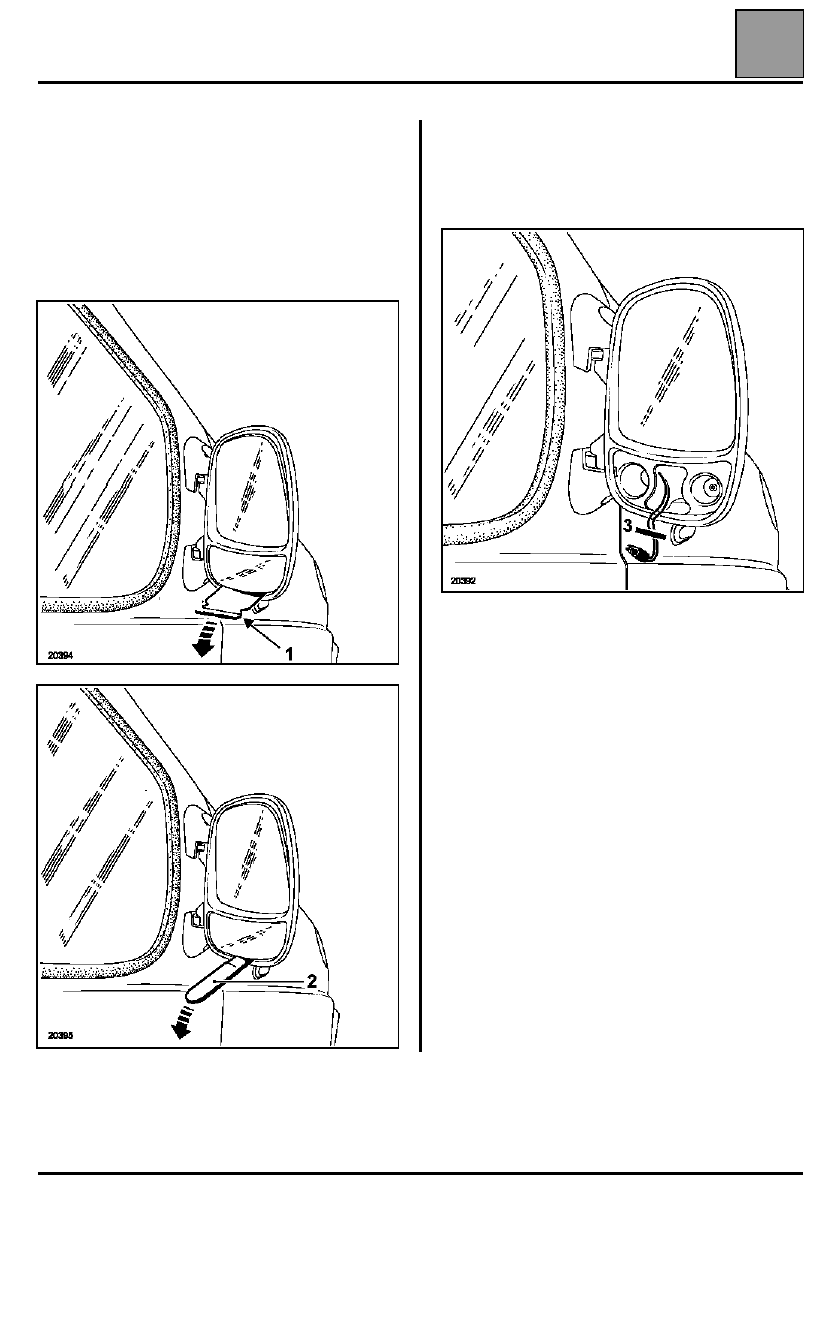

EXTRACCIÓN

Despegar el cristal atérmico inferior del retrovisor
utilizando un cúter de masilla (1) y después finalizar el
despegado con el útil (2) Car.1363.

NOTA

: el material del cristal atérmico inferior es de

plástico duro.

Soltar la sonda de temperatura y cortar los cables (3)
a aproximadamente cuatro centímetros de esta última.

REPOSICIÓN

Empalmar los dos cables de la sonda de temperatura
mediante tubos termorretráctiles.

Volver a pegar el cristal con cinta de doble cara.

NOTA

: la resistencia de la sonda de temperatura

exterior debe ser de aproximadamente 2500 ohmios
a 20

°

C

.

20394

20395
