Cajetín evaporador

62

62-23

Particularidades del airbag del pasajero

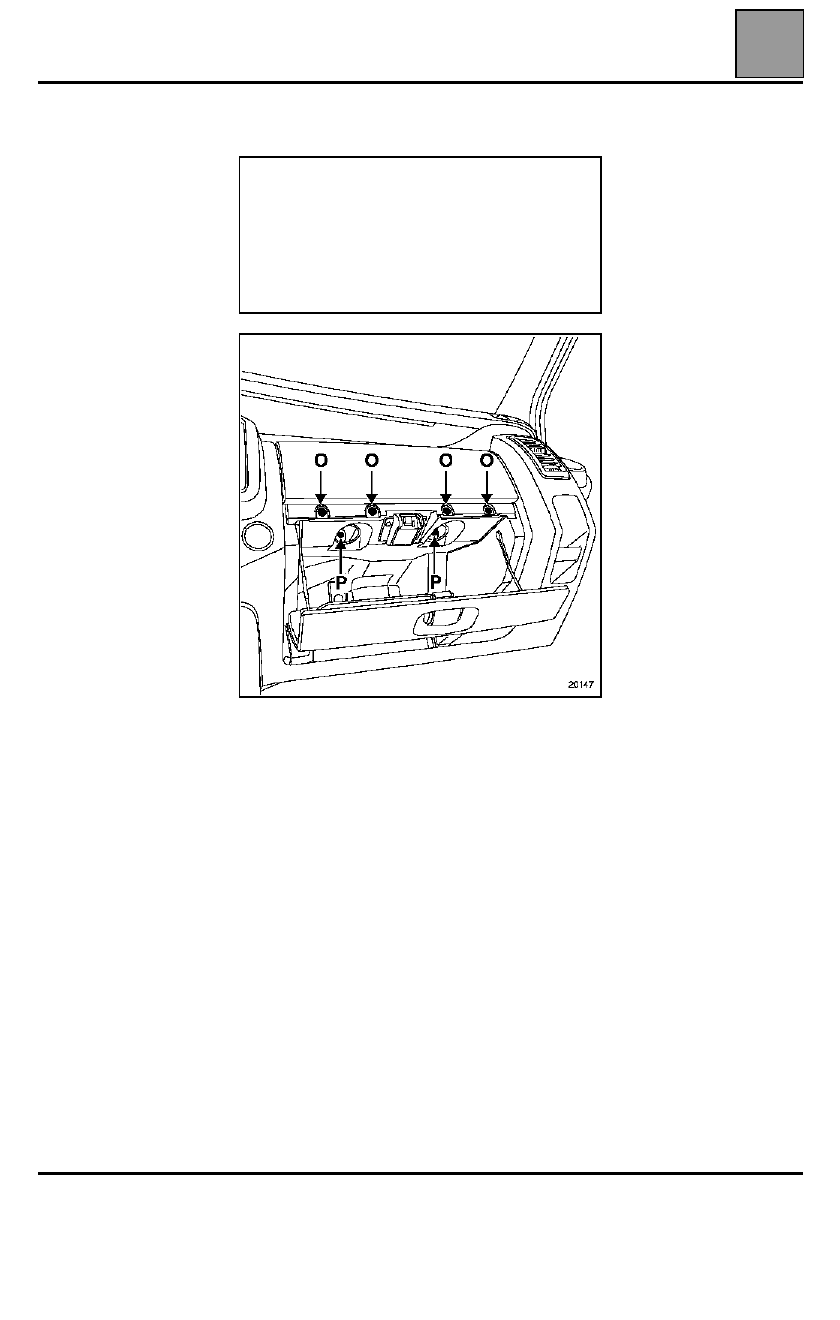

Respetar imperativamente el par de apriete de los
tornillos de fijación:
– cuatro tornillos (O) = 2 daN.m,
– dos tornillos (P) = 8 daN.m.

Efectuar un control con el útil de diagnóstico. Si todo
es correcto, desbloquear la caja electrónica, si no es
así, consultar el Capítulo Diagnóstico.

Particularidades de los vehículos equipados de un
taquígrafo

Para los vehículos equipados de un taquígrafo,
consultar el manual de utilización a fin de reinicializar
el sistema.

Efectuar el llenado de fluido refrigerante mediante la
estación de carga.

IMPORTANTE:

– No debe olvidarse ningún cuerpo extraño (tornillo,

grapa...) al montar el módulo del airbag.

– Lado módulo, encajar correctamente a fondo el

conector (encajado fuerte) y posicionar el bloqueo
de seguridad.

20147

ACONDICIONADOR DE AIRE

Tubos de unión

62

62-24

Tubos de unión

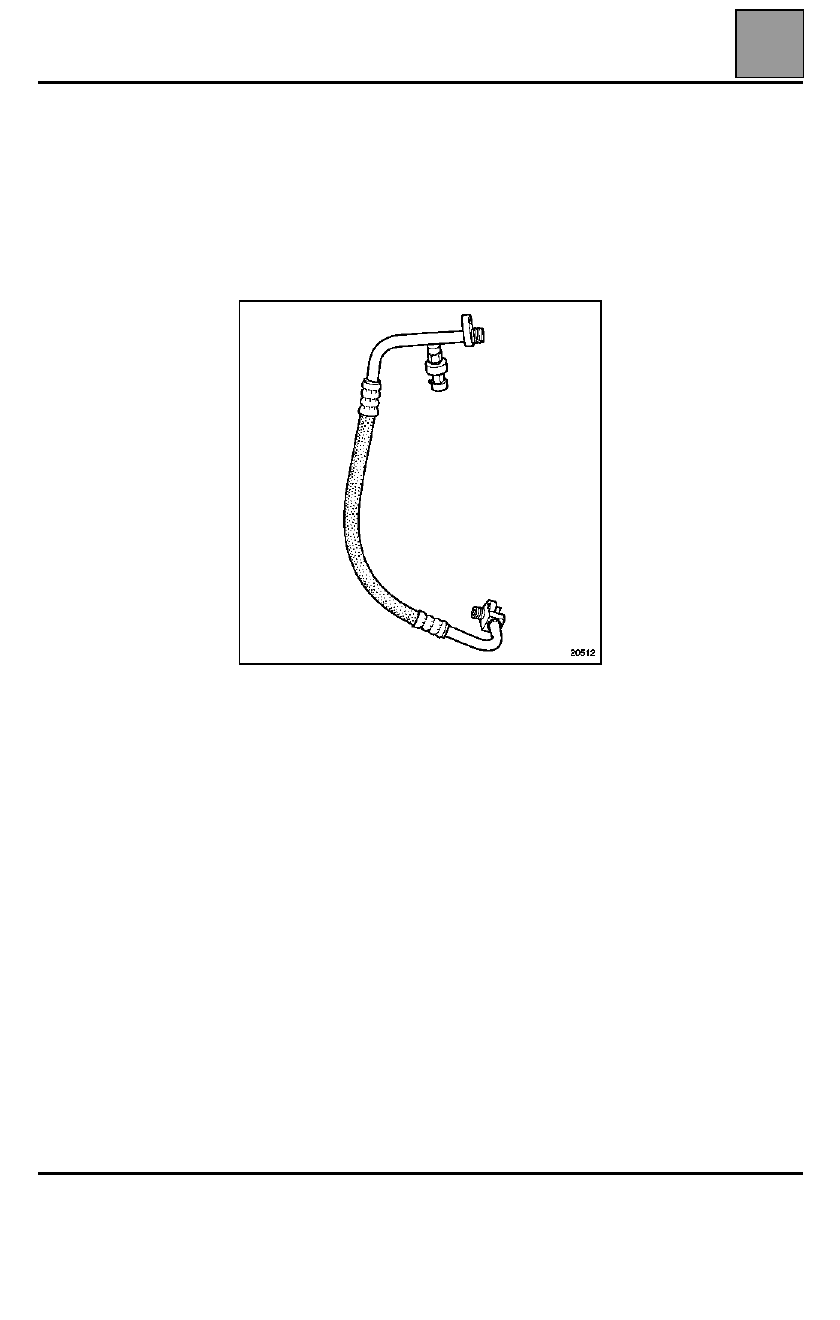

TUBO DE ALTA PRESIÓN ENTRE COMPRESOR Y
CONDENSADOR

EXTRACCIÓN

Desconectar la batería.

Vaciar el circuito de fluido refrigerante R134a
mediante la estación de carga.

Extraer:
– el conjunto,
– las ópticas,
– la calandra,
– el paragolpes,
– el tubo.

Colocar unos tapones en los orificios.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Aceitar las juntas de los tubos con aceite preconizado.

En caso de sustituir un tubo, añadir 10 ml de aceite o,
en caso de reventón de tubo (fuga rápida), añadir
100 ml

.

20512

ACONDICIONADOR DE AIRE

Tubos de unión

62

62-25

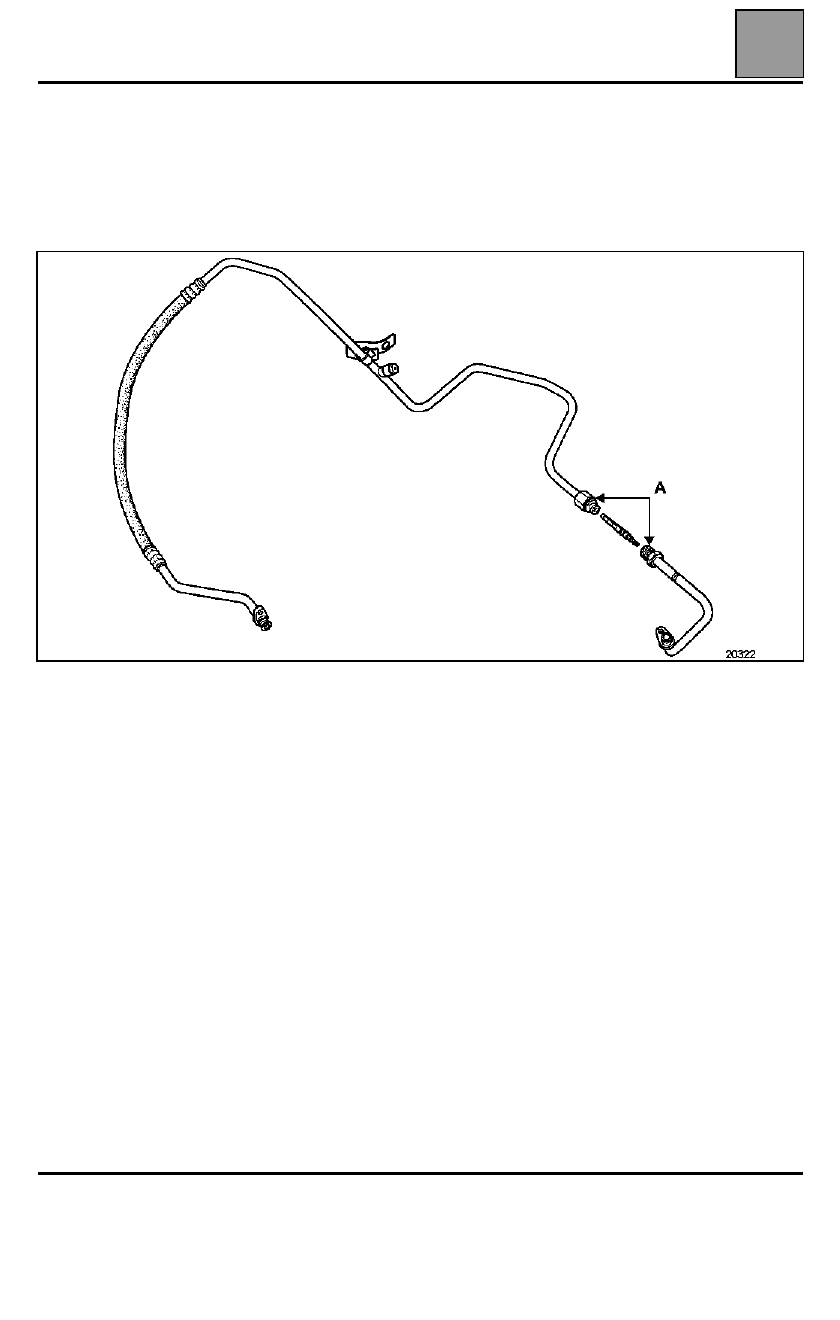

TUBO DE ALTA PRESIÓN ENTRE CONDENSADOR Y EVAPORADOR

EXTRACCIÓN

Desconectar la batería.

Vaciar el circuito de fluido refrigerante R134a mediante la estación de carga.

Extraer:
– el conjunto grupo motoventilador,
– el tornillo de fijación al evaporador en la unión del salpicadero,
– la calandra,
– las ópticas.

Soltar el clip de sujeción central del tubo de la unión.

Extraer:
– la protección bajo el motor (piezas delantera y central),
– el tornillo de fijación al condensador.

Aflojar el frente delantero e inclinarlo.

Extraer el tubo de unión.

Colocar unos tapones en los orificios.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

NOTA

: Para la extracción del expansor separar en dos partes el tubo por el racor roscado (A).

Aceitar las juntas de los tubos con aceite preconizado.

En caso de sustituir un tubo, añadir 10 ml de aceite o, en caso de reventón de tubo (fuga rápida), añadir 100 ml.

ACONDICIONADOR DE AIRE

Tubos de unión

62

62-26

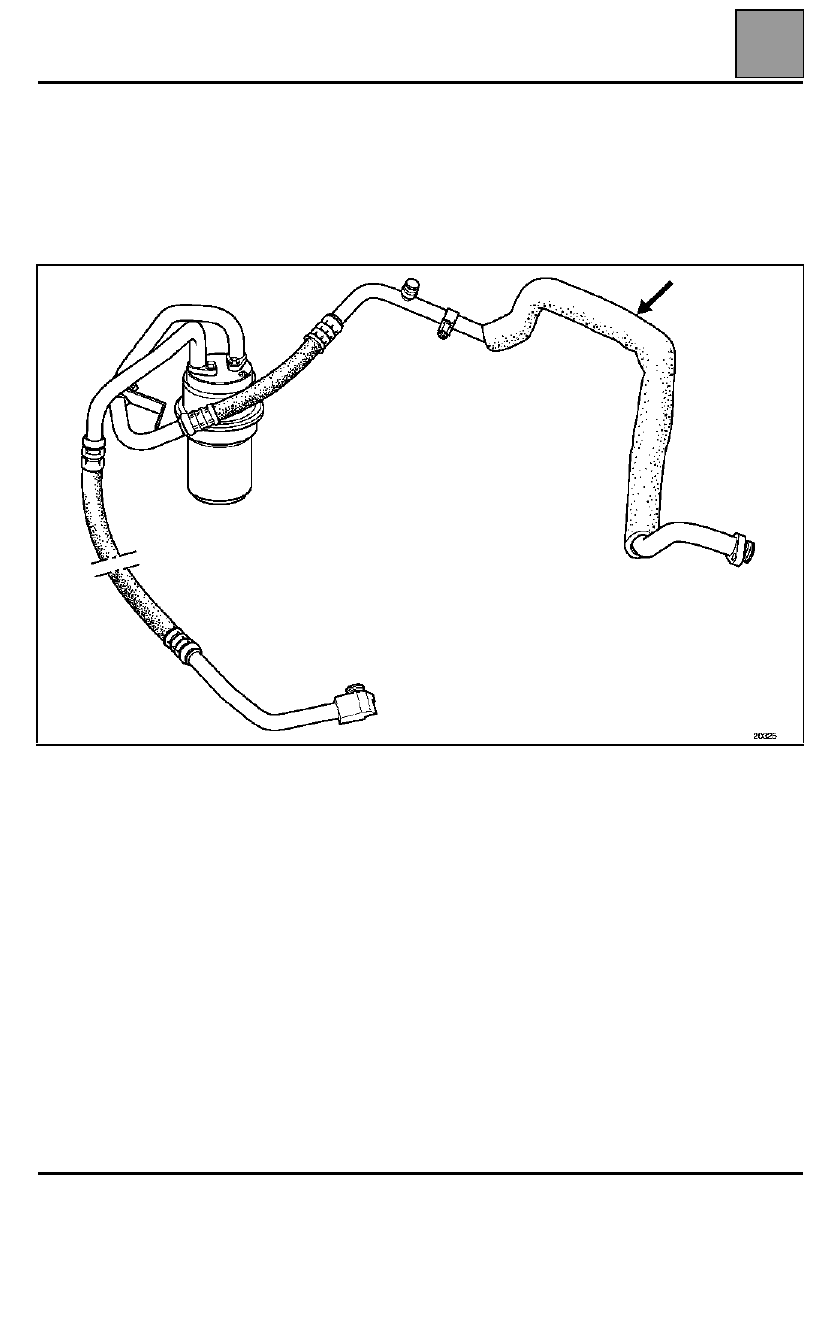

TUBO DE BAJA PRESIÓN ENTRE EVAPORADOR Y BOTELLA DESHIDRATANTE

EXTRACCIÓN

Desconectar la batería.

Vaciar el circuito de fluido refrigerante R134a mediante la estación de carga.

Extraer:
– el conjunto,
– la calandra,
– las ópticas,
– el tornillo de fijación al evaporador en la unión del salpicadero,
– el tornillo de fijación a la botella deshidratante,
– el tornillo de la patilla de fijación situado a la altura del paragolpes.

Soltar el clip de sujeción de la patilla de fijación situado cerca del amortiguador.

Extraer el tubo.

Colocar unos tapones en los orificios.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Aceitar las juntas de los tubos con aceite preconizado.

En caso de sustituir un tubo, añadir 10 ml de aceite o, en caso de reventón de tubo (fuga rápida), añadir 100 ml.
