ACONDICIONADOR DE AIRE

Tubos de unión

62

62-27

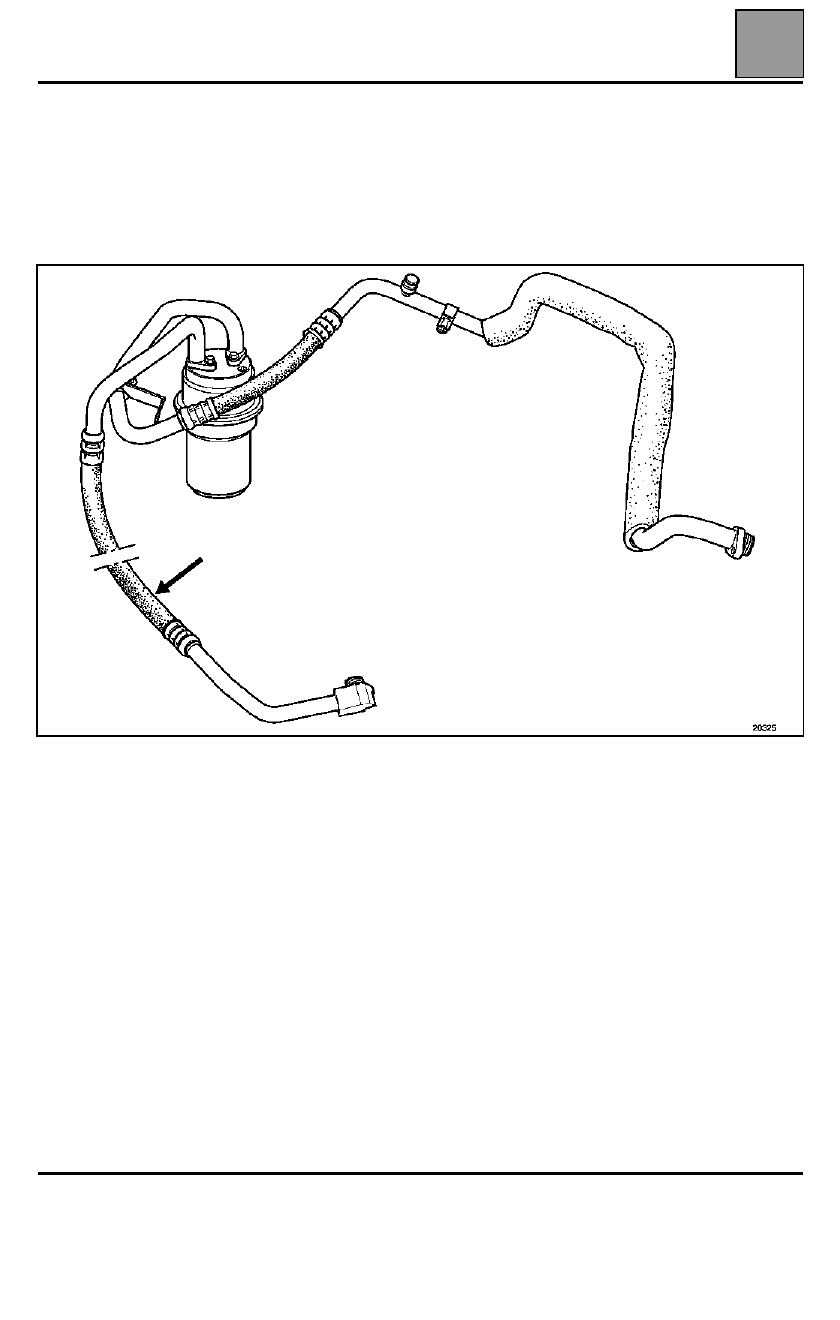

TUBO DE BAJA PRESIÓN ENTRE BOTELLA DESHIDRATANTE Y COMPRESOR

EXTRACCIÓN

Desconectar la batería.

Vaciar el circuito de fluido refrigerante R134a mediante la estación de carga.

Extraer:
– la calandra,
– las ópticas,
– el tornillo de fijación a la botella deshidratante,
– la protección bajo el motor (piezas delantera y central),
– el tornillo de fijación al compresor.

Soltar el clip de sujeción de la patilla de fijación situado cerca del amortiguador.

Extraer el tubo.

Colocar unos tapones en los orificios.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Aceitar las juntas de los tubos con aceite preconizado.

En caso de sustituir un tubo, añadir 10 ml de aceite o en caso de reventón de tubo (fuga rápida), añadir 100 ml.

ACONDICIONADOR DE AIRE

Captador de presión

62

62-28

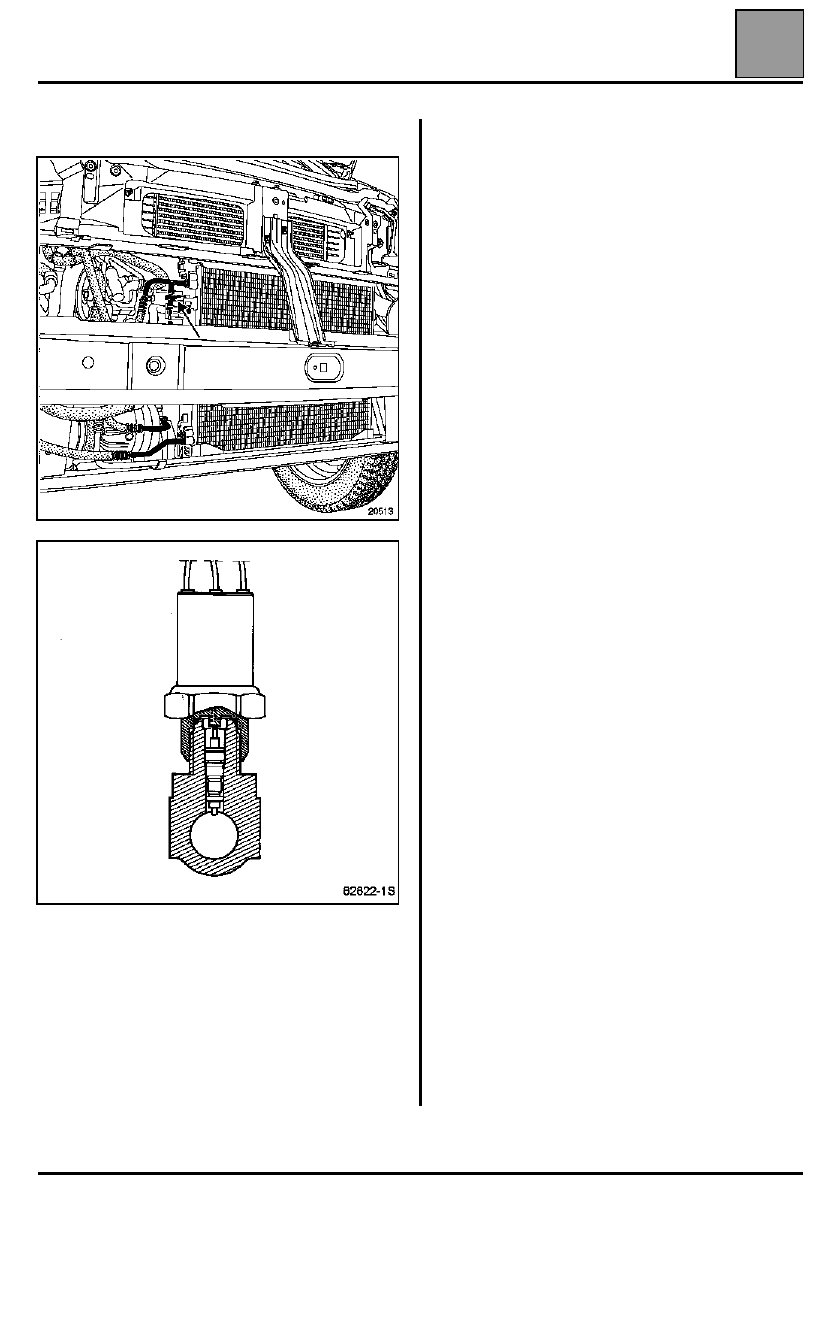

Captador de presión

CAPTADOR DE PRESIÓN

El captador de presión instalado en la entrada del
condensador asegura la protección del circuito
refrigerante.

– Corte baja presión: 3 bares

– Corte alta presión: 30 bares

Informa al calculador de inyección de la presión del
circuito de fluido refrigerante.

El calculador de inyección acciona los ventiladores de
refrigeración del motor en función de la alta presión
del circuito de fluido refrigerante y de la velocidad del
vehículo.

La extracción del captador de presión puede
efectuarse sin vaciar el circuito de fluido refrigerante.

Una válvula automática de cierre aísla el circuito del
exterior en el desmontaje.

20513

ACONDICIONADOR DE AIRE

Módulo de potencia

62

62-29

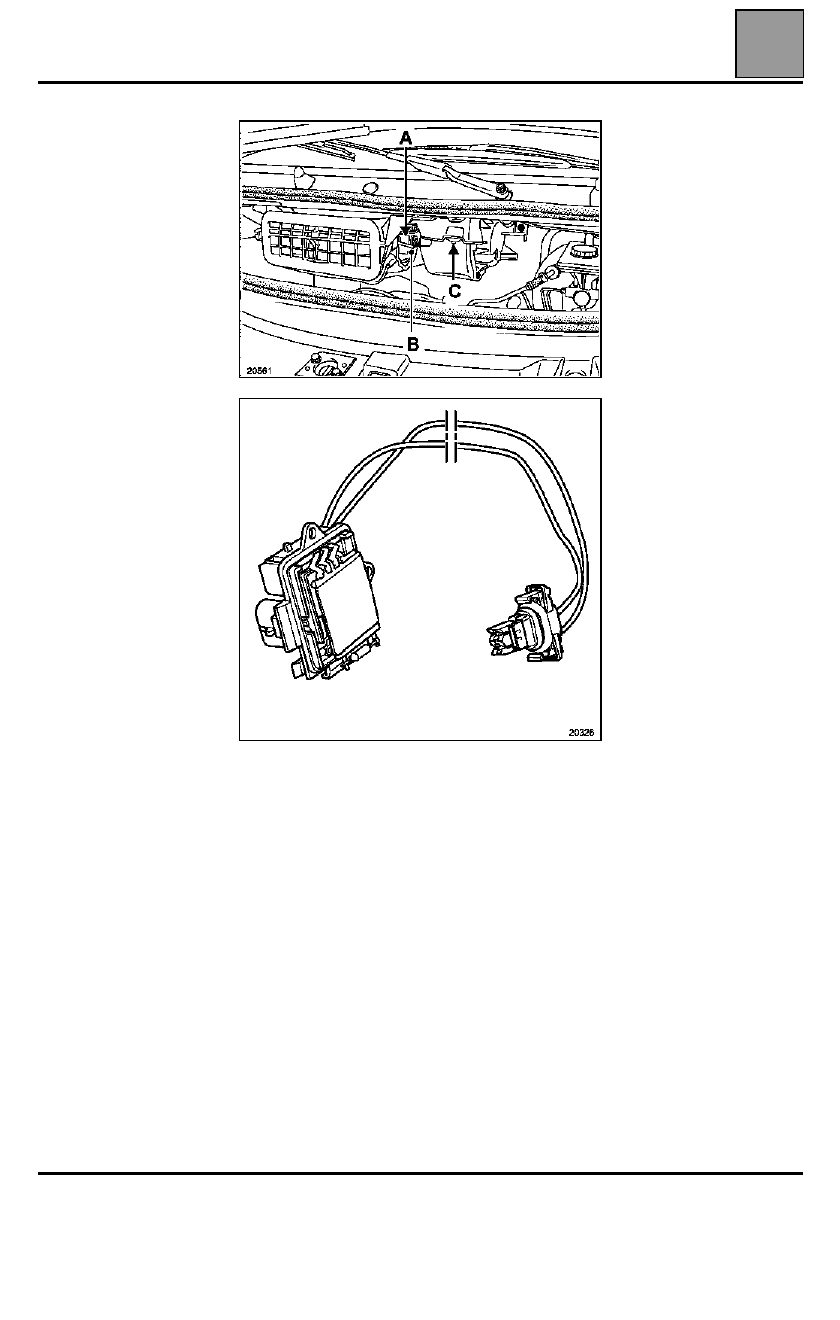

Módulo de potencia

El módulo de potencia pilota la velocidad del
motoventilador según las necesidades determinadas
por la regulación.

Su acceso es posible sin la extracción del grupo
motoventilador.

EXTRACCIÓN

Desconectar las conexiones (A) y (B).

Aflojar el tornillo del guarnecido (C) grupo
motoventilador.

Extraer:
– el haz del cableado,
– el tornillo de fijación del módulo de potencia,
– el módulo de potencia.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

20561

20326

ACONDICIONADOR DE AIRE

Motor de reciclaje

62

62-30

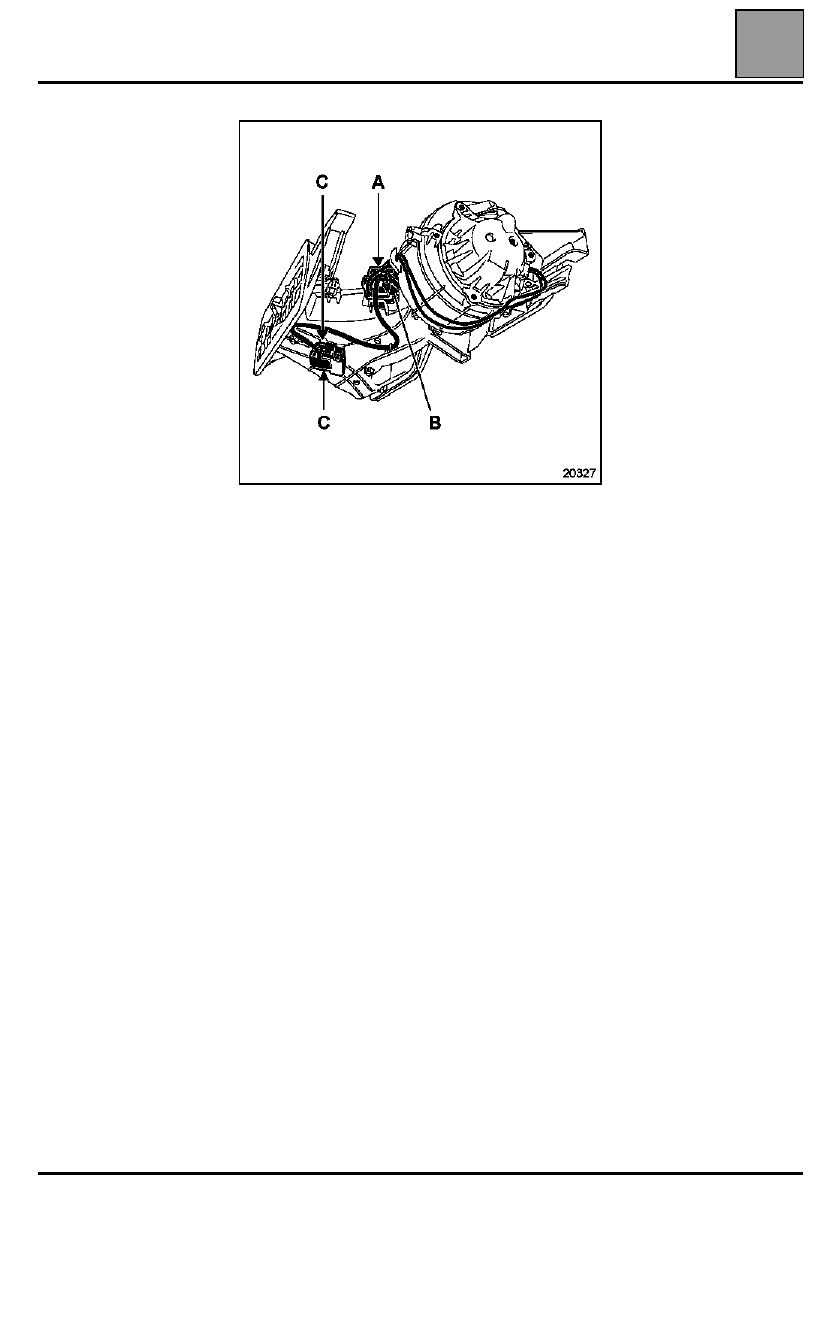

Motor de reciclaje

El motor de reciclaje tiene por efecto posicionar la
trampilla de entrada de aire según las necesidades
determinadas por la regulación.

El motor de reciclaje es accesible tras haber extraído
el conjunto del bloque de entrada de aire.

EXTRACCIÓN

Desconectar:
– las conexiones de alimentación principal (A),
– las conexiones se encuentran en el módulo de

potencia (B).

Extraer:
– el guarnecido de la parte inferior del conjunto del

grupo motoventilador,

– los tornillos de fijación del motor de reciclaje (C),
– el motor de reciclaje.

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

20327
