GENERALIDADES

Diagnóstico del frenado

30

30-15

Tiro al frenado (parte delantera)

– Suspensión

 tren delantero, dirección que hay que

verificar

– Pistón gripado*

– Neumáticos

 (desgaste - inflado)

– Canalización aplastada*

*ATENCIÓN

: en los vehículos con tren delantero con

salida negativa, el tiro hacia un lado resulta de un
incidente del circuito opuesto.

Desvío al frenar (parte trasera)

– Compensador o limitador de frenado

 (reglaje

funcionamiento)

– Pistón gripado

– Mal reglaje de las zapatas

Reglaje automático: cable del freno de mano
demasiado tenso

NOTA

: la recuperación automática se efectúa mediante

el pedal de freno, si no hay tensión anormal del cable
del freno de mano en reposo

– Muelle de recuperación

Frenos que se recalientan

– Guarda de la bomba de frenos insuficiente que no

permite el retorno al reposo de la bomba de
frenos

– Pistón gripado o que vuelve mal

– Canalización aplastada

– Gripado del mando del freno de mano

– Mal reglaje del mando del freno de mano

ELEMENTOS PORTADORES DELANTEROS

Pastillas de freno

31

31-1

131

ELEMENTOS PORTADORES DELANTEROS

Pastillas de freno

EXTRACCIÓN

Extraer:
– las ruedas delanteras,
– los tornillos de fijación inferior de los estribos.

Aflojar los tornillos de fijación superior de los estribos.

Desgrapar los flexibles de freno.

Pivotar los estribos hacia arriba.

Extraer las pastillas.

Verificar:
– el estado de las pastillas (en caso de sustitución,

es imperativo cambiar también las pastillas del
lado opuesto

),

– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de los guardapolvos de las guías,
– el estado de los discos de freno.

Limpiar los soportes de estribos y los estribos.

REPOSICIÓN

Empujar los pistones en los estribos mediante el útil
Fre. 823

.

Colocar:
– unas pastillas nuevas,
– los estribos,
– los tornillos de fijación de los estribos,
– los flexibles de freno.

Apretar al par preconizado los tornillos de los estribos.

Pisar varias veces el pedal del freno para poner en
contacto los pistones, las pastillas y los discos.

Verificar el nivel del líquido de freno.

Colocar las ruedas.

Apretar al par preconizado los tornillos de las ruedas.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 823

Empujador de pistón de freno

PARES DE APRIETE (en daN.m)

Tornillos de rueda

14,2

Tornillos del estribo de freno (columneta)

  3,5

ELEMENTOS PORTADORES DELANTEROS

Estribo de freno

31

31-2

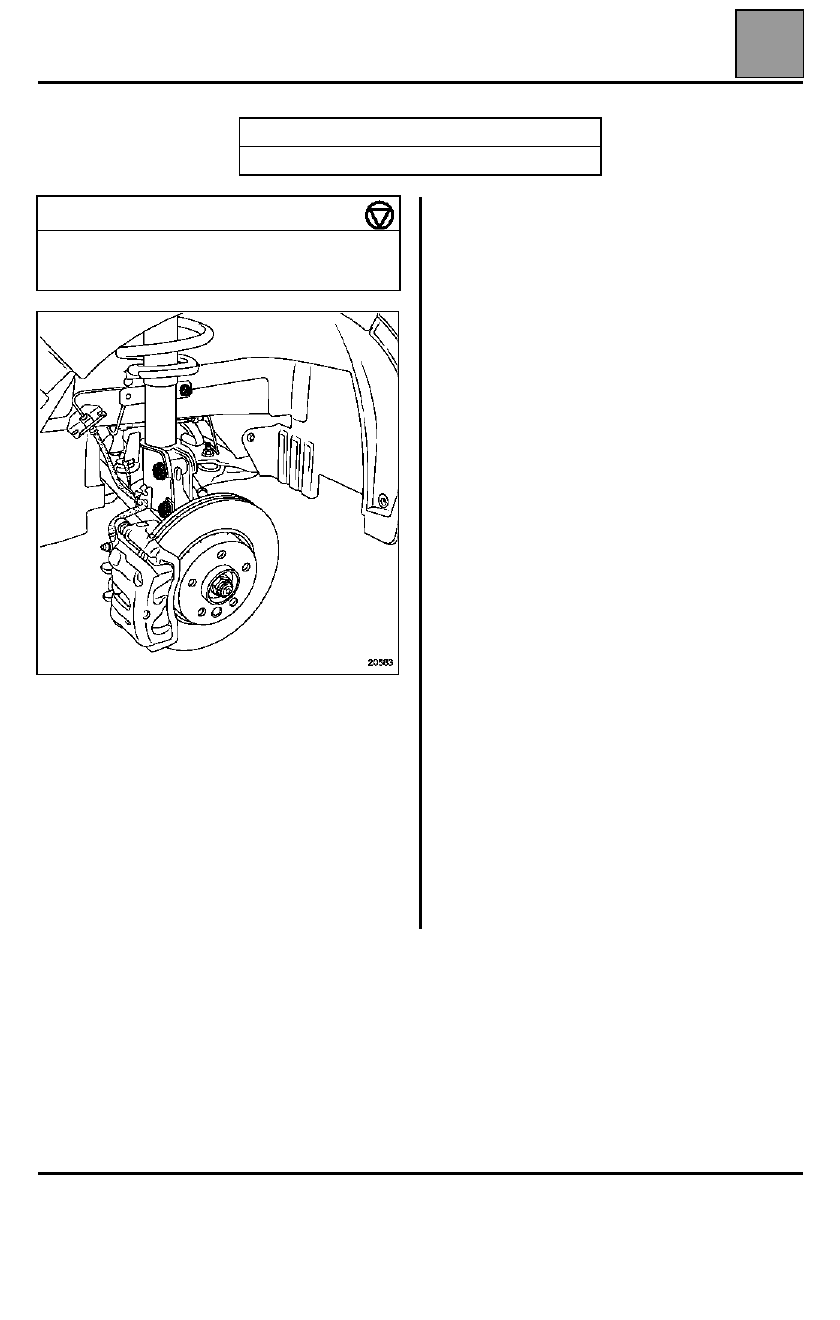

Estribo de freno

Accionar el pedal de freno con ayuda de un aprieta-
pedal (esto tiene por efecto limitar la caída de líquido
de freno).

EXTRACCIÓN

Extraer la rueda delantera.

Aflojar el flexible de freno en el estribo.

Quitar los tornillos de fijación del estribo.

Sacar el estribo y las pastillas.

Extraer el estribo girándolo sin doblar el flexible.

Verificar:
– el estado del flexible y sustituirlo si es necesario,
– el estado de las pastillas (en caso de sustitución,

es imperativo cambiar también las pastillas del
lado opuesto

),

– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de los guardapolvos de las guías,
– el estado de los discos de freno.

Limpiar el soporte del estribo y el estribo.

REPOSICIÓN

Empujar los pistones del estribo mediante el útil
Fre. 823

.

Atornillar el estribo en el flexible sin doblar este último.

Colocar:
– las pastillas,
– el estribo,
– los tornillos de fijación del estribo,

Apretar al par preconizado:
– los tornillos del estribo,
– el flexible.

Purgar el circuito de frenado (consultar el método
correspondiente).

Pisar varias veces el pedal del freno, para poner
en contacto los pistones, las pastillas y los discos.

Verificar el nivel del líquido de freno.

Colocar la rueda delantera.

Apretar al par preconizado los tornillos de la rueda.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 823

Empujador de pistón de freno

PARES DE APRIETE (en daN.m)

Flexible de freno en el estribo

  1,4

Tornillos de rueda

14,2

Tornillos del estribo de freno (columneta)

  3,5

ELEMENTOS PORTADORES DELANTEROS

Soporte del estribo de freno

31

31-3

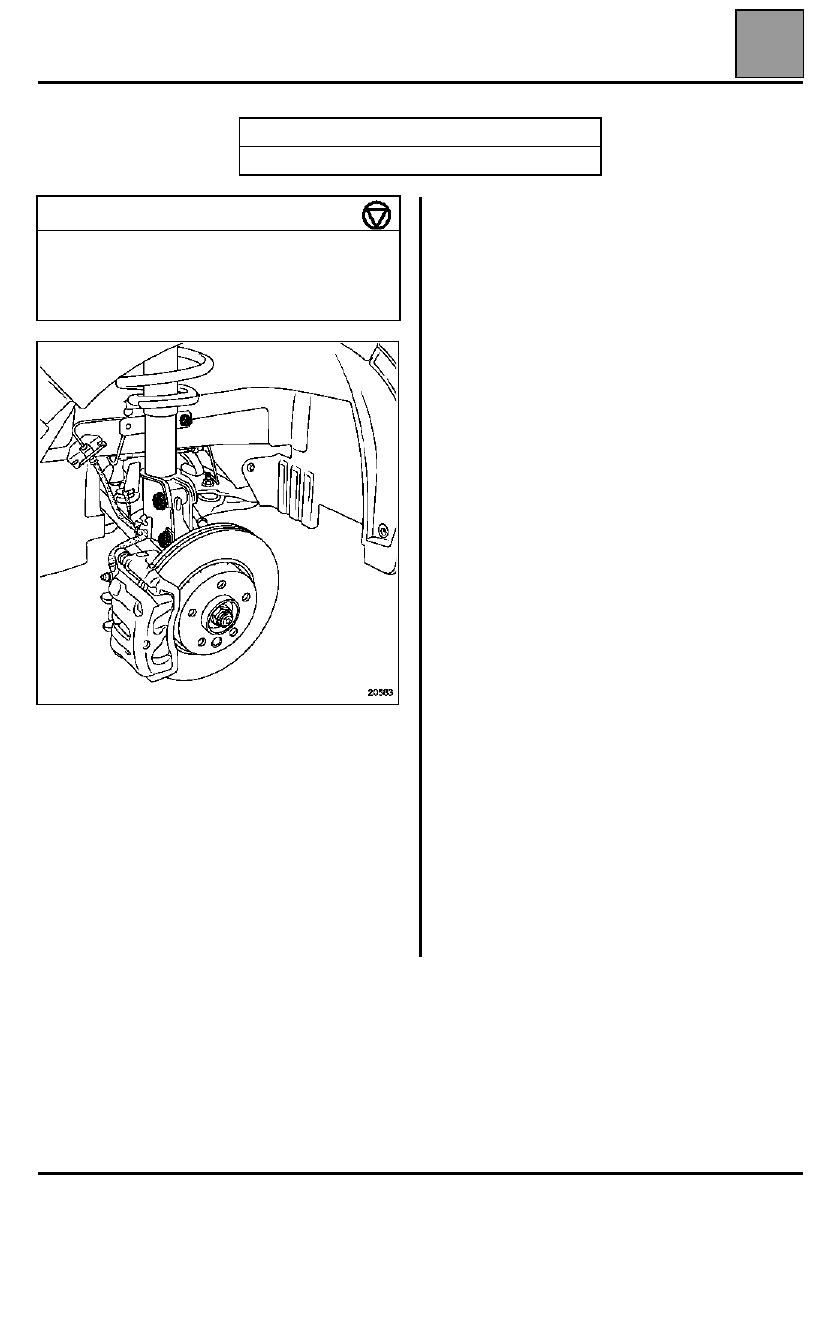

Soporte del estribo de freno

EXTRACCIÓN

Extraer:
– la rueda delantera,
– los tornillos de fijación del estribo.

Sacar el estribo y las pastillas.

Suspender el estribo sin doblar el flexible.

Extraer:
– los tornillos de fijación del soporte del estribo,
– el soporte del estribo.

Verificar:
– el estado del flexible y sustituirlo si es necesario,
– el estado de las pastillas (en caso de sustitución,

es imperativo cambiar también las pastillas del
lado opuesto

),

– el estado y el montaje de los guardapolvos de los

pistones,

– el estado de los guardapolvos de las guías,
– el estado de los discos de freno.

limpiar el estribo y el soporte.

REPOSICIÓN

Empujar los pistones en el estribo mediante el útil
Fre. 823.

Colocar:
– el soporte del estribo,
– los tornillos del soporte del estribo,
– las pastillas,
– el estribo,
– los tornillos de fijación del estribo.

Apretar al par preconizado:
– los tornillos del soporte del estribo,
– los tornillos del estribo.

Pisar varias veces el pedal del freno, para poner
en contacto los pistones, las pastillas y los discos.

Verificar el nivel del líquido de freno.

Colocar la rueda delantera.

Apretar al par preconizado los tornillos de la rueda.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Fre. 823

Empujador de pistón de freno

PARES DE APRIETE (en daN.m)

Tornillos de rueda

14,2

Tornillos del estribo de freno (columneta)

  3,5

Tornillos del soporte del estribo

10,5
