CAJA DE VELOCIDADES MECÁNICA

Ingredientes

21

21-3

Ingredientes

PK5/PK6

Piezas que hay que sustituir sistemáticamente

Cuando han sido extraídas:
– las juntas labiadas,
– las juntas tóricas.

Tipo

Envase

Referencia

Órgano

MOLYKOTE BR 2

Bote de 1 kg

77 01 421 145

Acanaladuras del planetario derecho

RHODORSEAL 5661

Tubo de 100 g

77 01 404 452

Tapones roscados y contactores

CAJA DE VELOCIDADES MECÁNICA

Particularidades

21

21-4

Particularidades

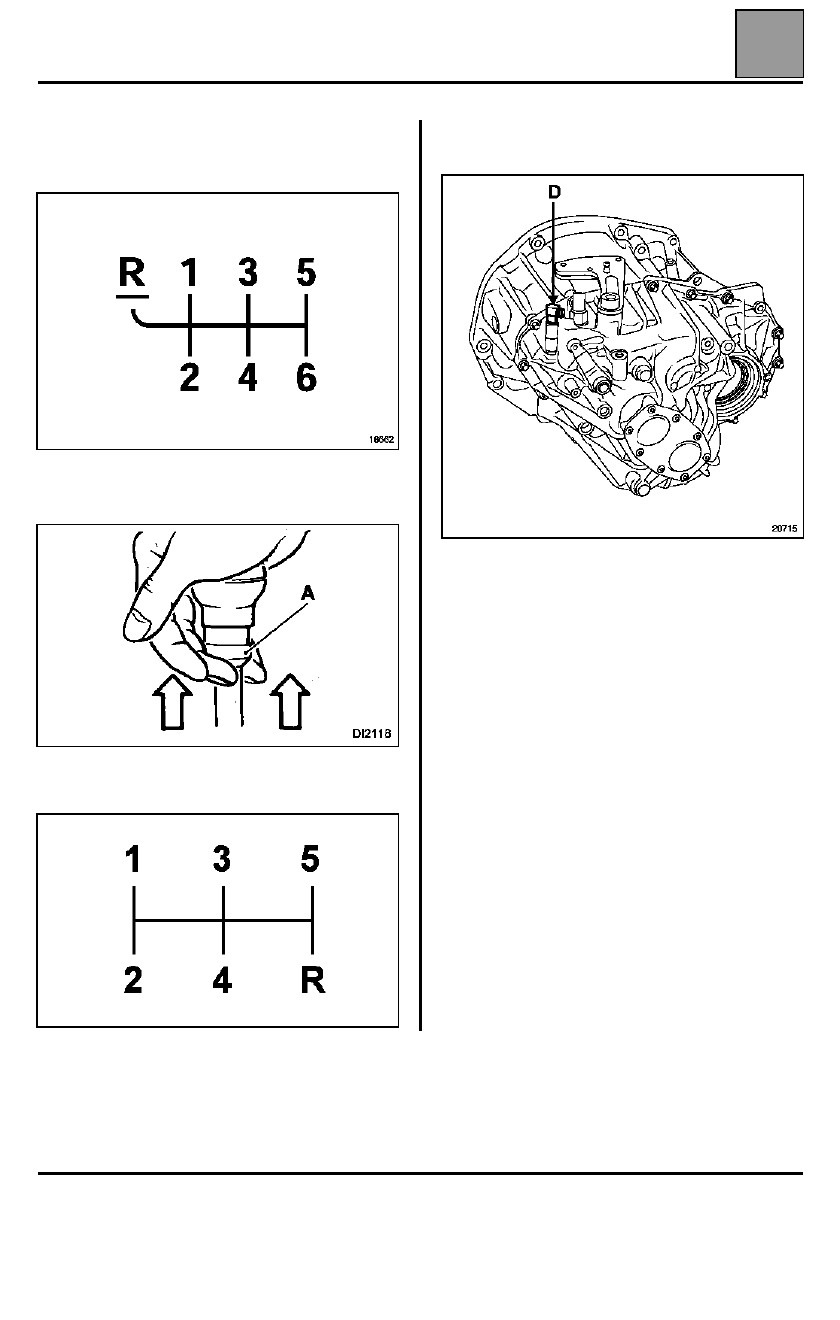

DIAGRAMAS DE VELOCIDAD

PK6

Para meter la marcha atrás, levantar el gatillo (A) y
accionar la palanca.

PK5

ATENCIÓN

: se prohíbe desmontar la válvula del

respiradero (D) para efectuar el llenado de aceite.

18682

DI2118

20715

CAJA DE VELOCIDADES MECÁNICA

Extracción - Reposición

21

21-5

Extracción - Reposición

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot. 1453

Aparato de sujeción del motor

T. Av. 476

Extractor de rótulas

B. Vi. 1531

Centrador volante motor

MATERIAL INDISPENSABLE

Gato de órganos

PARES DE APRIETE (en daN.m)

Tornillos de ruedas
Tornillos de la columneta del estribo de
freno
Tuerca de rótula de dirección
Tuerca de la rótula inferior
Bulón del pie del amortiguador
Tuerca de transmisión
Tornillo soporte pendular en la carrocería
Tornillos del soporte pendular sobre caja
de velocidades
Tornillos de fijación delantera de la cuna
Tornillos de fijación trasera de la cuna
Tornillos de fijación trasera de tirante de
la cuna
Tornillos de la bieleta de recuperación del
par/cuna
Tornillos de la bieleta de recuperación del
par/motor
Tornillos del motor de arranque
Tornillos del contorno de caja
Tapón de llenado
Tapón de vaciado

14,2

  3,5
  3,7
10,5
18
28
  4,4

  8,5
10,5
12

10,5

18

10,5
  4,4
  4,4
  0,4
  2,2

CAJA DE VELOCIDADES MECÁNICA

Extracción - Reposición

21

21-6

EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas.

Desconectar la batería.

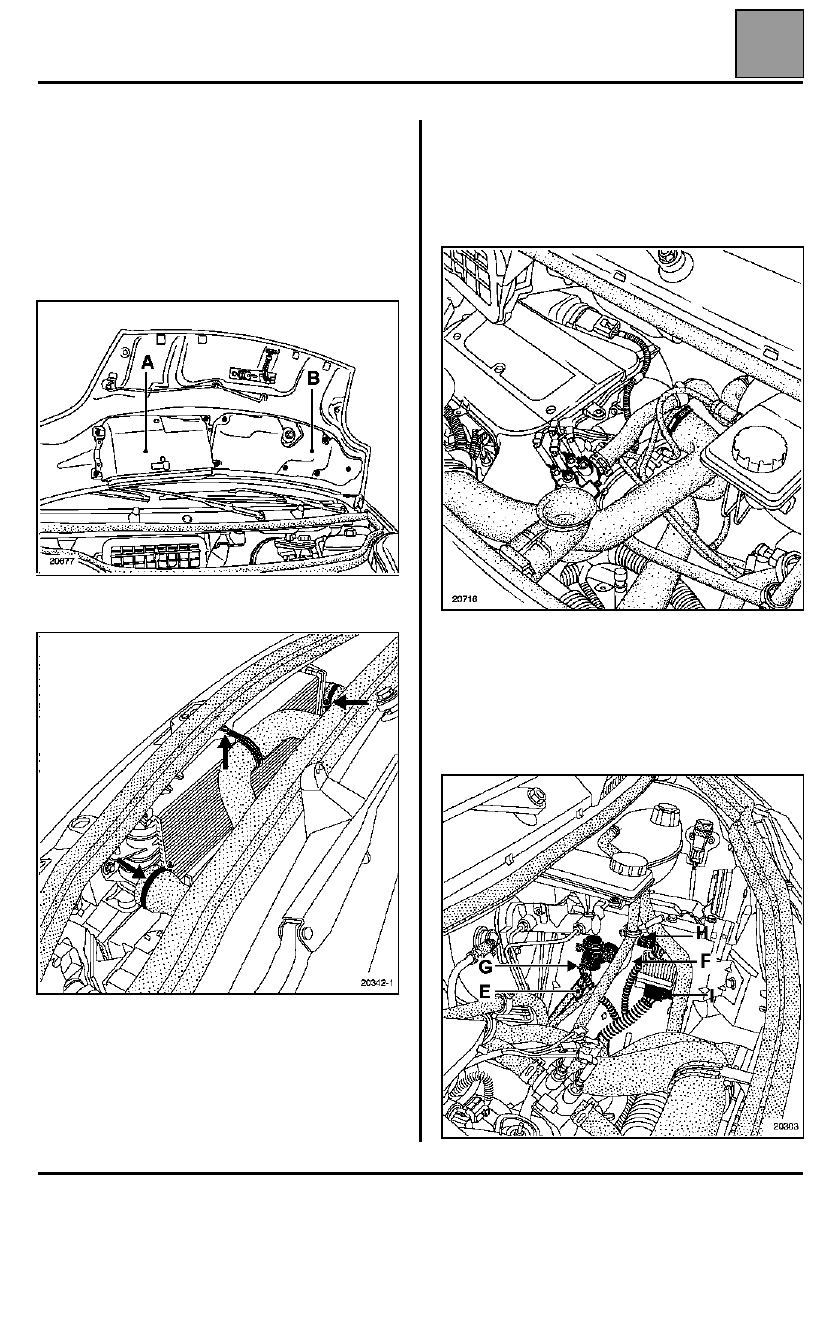

Abrir el capot y extraer:
– el cajetín del filtro de partículas (A),
– el cajetín de agua (B),

– el manguito intercambiador aire-aire,

– el bloque de precalentamiento de agua sin abrir los

dos manguitos con el fin de liberar la patilla de
levantamiento lado volante motor,

– el depósito de líquido de refrigeración de su soporte

(sin tocar los manguitos) mantenerlos juntos pero
sueltos.

Vaciar el depósito de líquido de freno con la ayuda de
una jeringa hasta racor de los tubos de emisor del
embrague.

Desconectar:
– los manguitos (E) y (F),
– los conexiones (G), (H) y (I).

20677

20342-1

20716

20303
