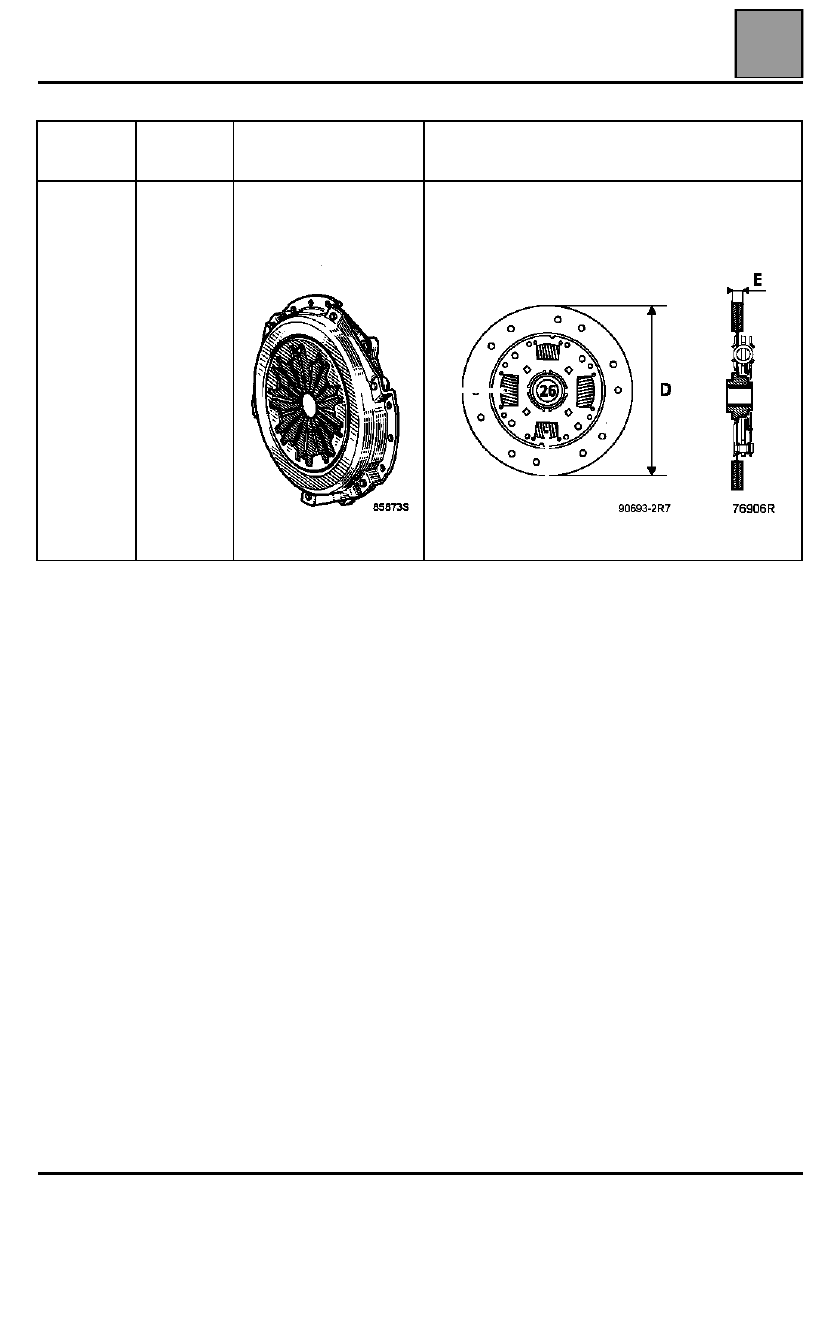

EMBRAGUE

Identificación

20

120

EMBRAGUE

Identificación

TIPO DE

VEHÍCULO

TIPO DE

MOTOR

MECANISMO

DISCO

XL0B

XL0C

F9Q

21 acanaladuras
D = 240 mm
E = 7,1 mm

215 CPOE 4400

20-1

EMBRAGUE

Mecanismo - Disco

20

20-2

MOTOR F9Q

Mecanismo - Disco

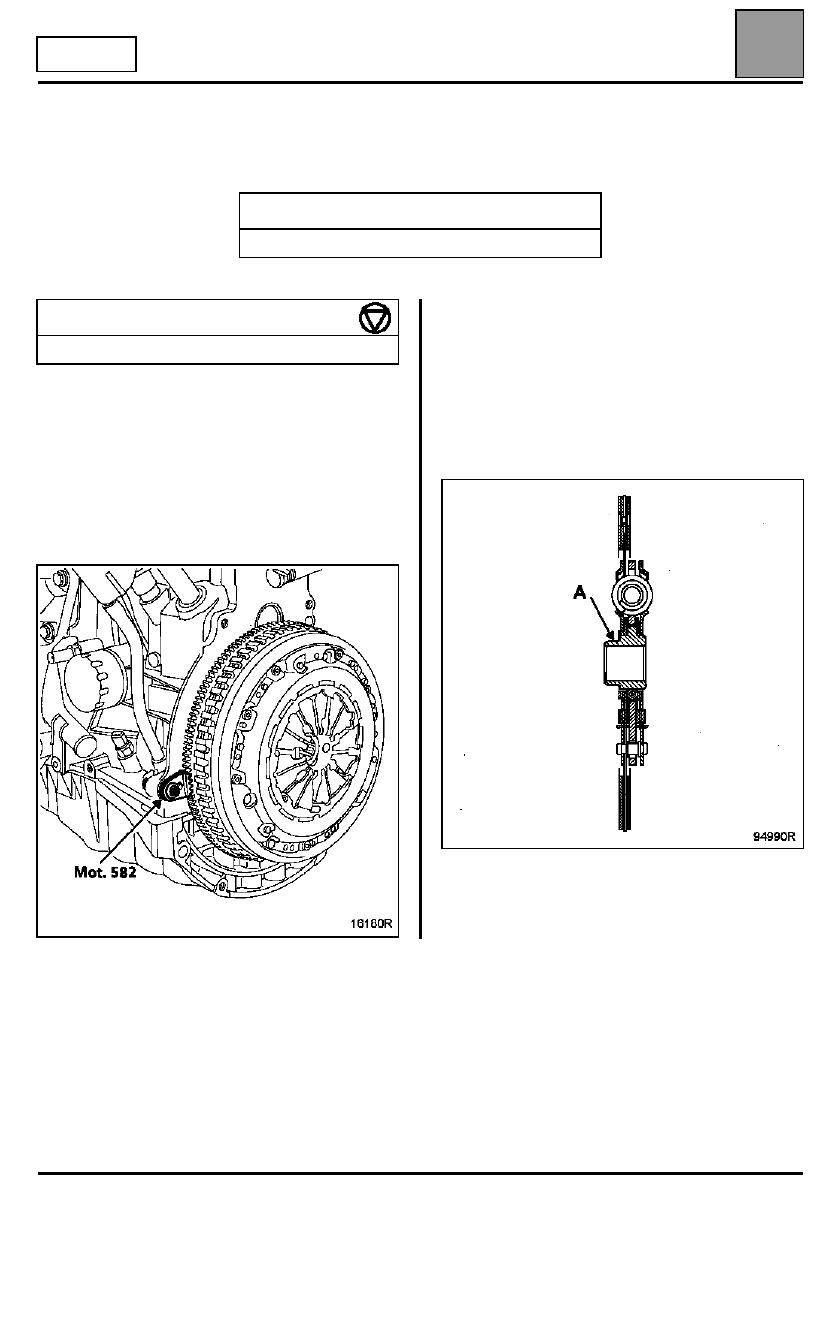

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado la caja de velocidades del motor.

EXTRACCIÓN

Poner el sector de retención Mot. 582-01.

Quitar los tornillos de fijación del mecanismo y extraer
éste, así como el disco del embrague.

Controlar y sustituir las piezas defectuosas.

REPOSICIÓN

Precauciones imperativas que hay que seguir en la
reparación del embrague:

Desengrasar la cara de fricción del volante.

Poner el disco en su sitio (saliente (A) del buje lado
volante motor).

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot.

582 - 01

Sector de retención

PAR DE APRIETE (en daN.m)

Tornillos de fijación del mecanismo

  2

EMBRAGUE

Mecanismo - Disco

20

20-3

MOTOR F9Q

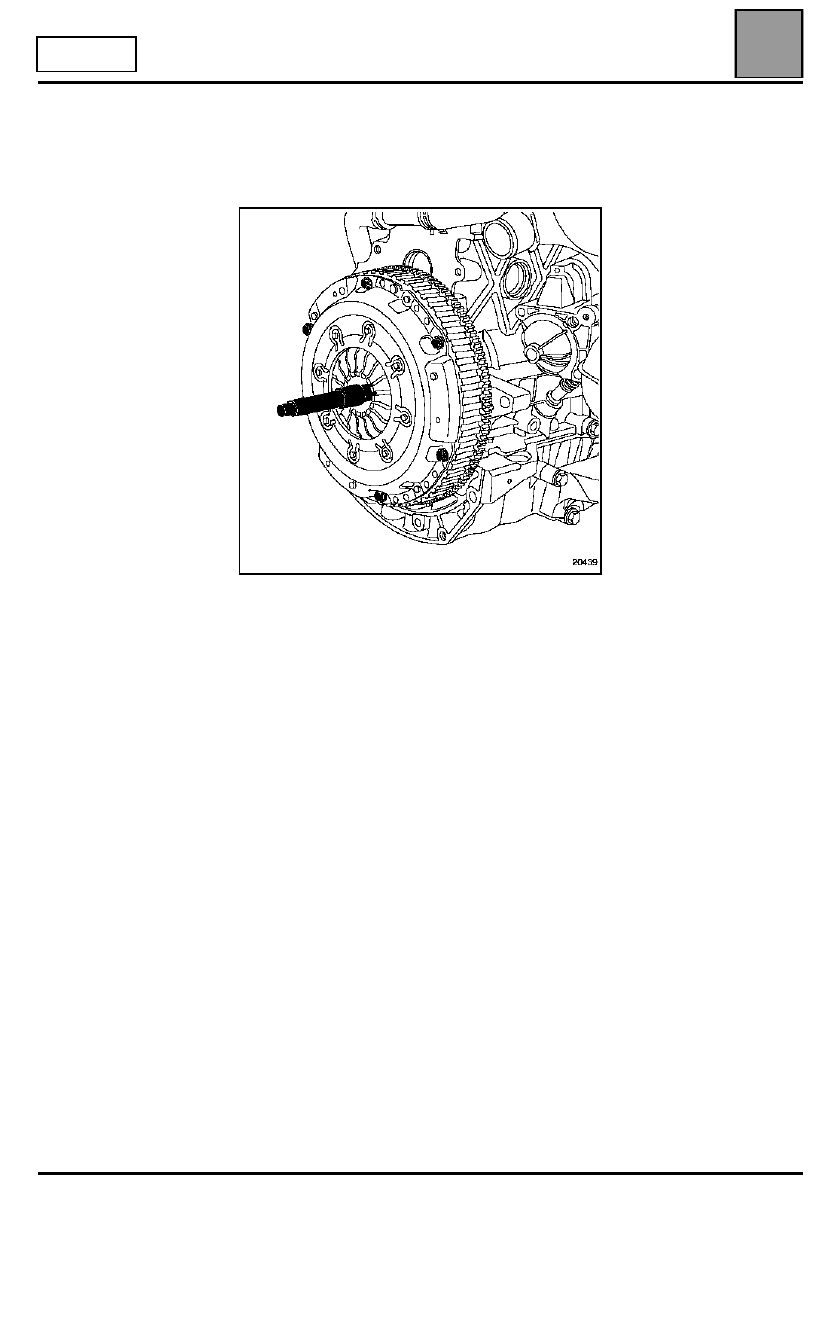

CENTRADO

Utilizar el centrador de plástico que se encuentra en la
colección del embrague.

Atornillar progresivamente en estrella y después
bloquear al par los tornillos de fijación del mecanismo.

Retirar el sector de retención Mot. 582-01.

EMBRAGUE

Tope

20

20-4

MOTOR F9Q

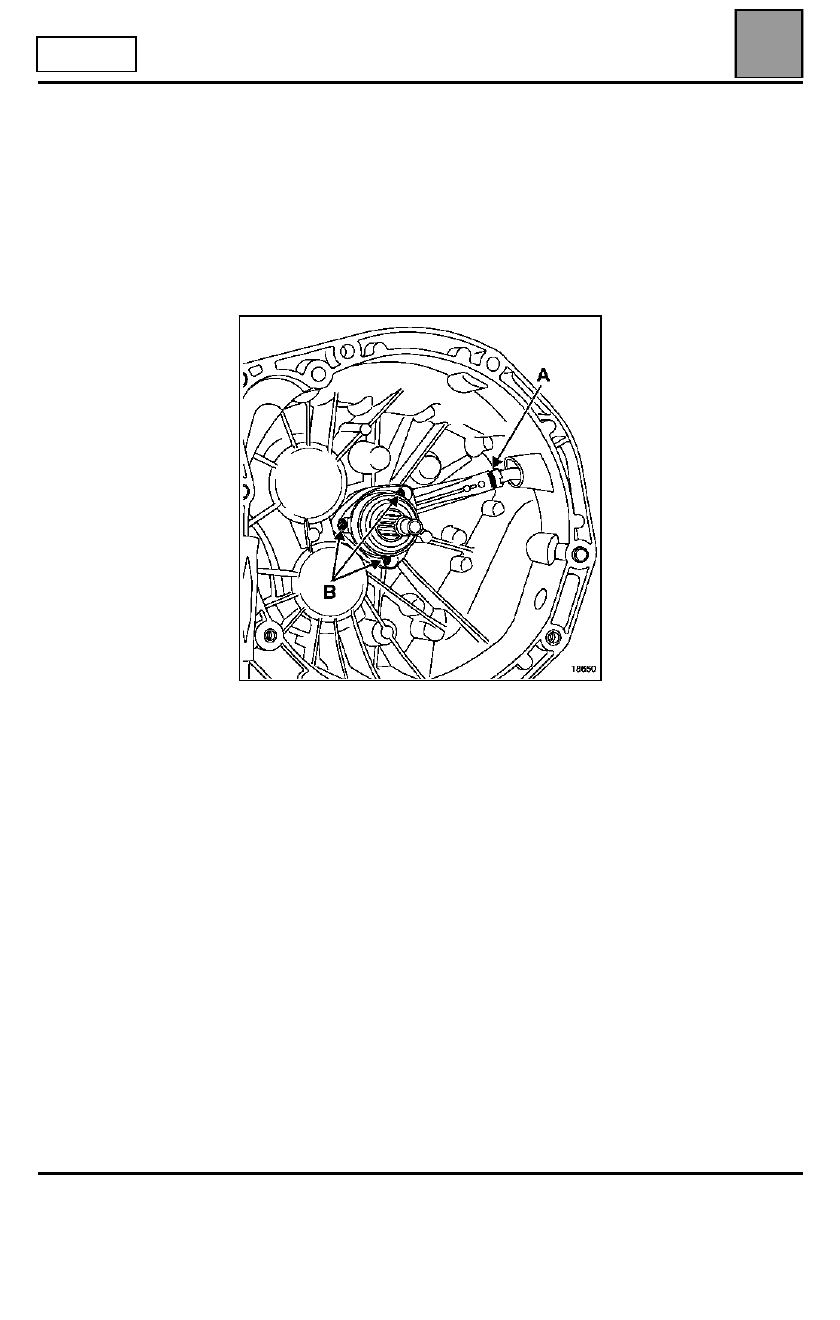

Tope

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado la
caja de velocidades del motor.

EXTRACCIÓN

Extraer:
– el purgador (tornillo A),
– el tope (tornillos B).

REPOSICIÓN

Colocar:
– el tope,
– el purgador.

Asegurarse del correcto deslizamiento del tope.
