REFRIGERACIÓN

Características

19

19-1

119

REFRIGERACIÓN

Características

CANTIDAD Y CALIDAD DEL LÍQUIDO DE REFRIGERACIÓN

TERMOSTATO

Motor

Cantidad

(en litros)

Calidad

Particularidades

F9Q 760

6,4

GLACEOL RX (tipo D)



utilizar solamente líquido

de refrigeración

Protección hasta - 20

±

 2

°

C

 para

países cálidos, templados y fríos.

Protección hasta - 37

±

 2

°

C

 para

países muy fríos.

Tipo de motor

Comienzo apertura

(en

°

C)

Fin apertura (en

°

C)

Carrera (en mm)

F9Q 760

89

101

7,5

REFRIGERACIÓN

Llenado - Purga

19

19-2

Llenado - Purga

LLENADO

Abrir imperativamente los tornillos de purga de la
caja de agua en la salida de la culata.

Llenar el circuito por el orificio del vaso de expansión.

Cerrar los tornillos de purga una vez que el líquido
salga en chorro continuo.

Poner el motor en marcha (2.500 r.p.m.).

Ajustar el nivel a desbordamiento durante 4 minutos
aproximadamente.

Cerrar el depósito.

PURGA

Dejar girar el motor durante 20 minutos a
2.500 r.p.m.

, hasta que funcione el o los

motoventiladores (tiempo necesario para el
desgaseado automático).

Verificar que el nivel del líquido esté próximo a la
marca "Máximo".

NO ABRIR EL TORNILLO DE PURGA CON EL
MOTOR GIRANDO.

APRETAR EL TAPÓN DEL VASO DE EXPANSIÓN
CON EL MOTOR CALIENTE.

REFRIGERACIÓN

Control

19

19-3

Control

1 - Control de la estanquidad del circuito

Sustituir la válvula del vaso de expansión por el
adaptador M.S. 554-01.

Conectar a este último el útil M.S. 554-07.

Hacer calentar el motor y después pararlo.

Bombear para poner el circuito bajo presión.

Dejar de bombear a 0,1 bares más bajo que el valor
de tarado de la válvula.

La presión no debe caer, en caso contrario buscar la
fuga.

Aflojar progresivamente el racor del útil M.S. 554-07
para descomprimir el circuito de refrigeración,
después retirar el útil M.S. 554-01 y colocar la válvula
del vaso de expansión provista de una junta nueva.

2 - Control de tarado de la válvula

El paso del líquido a través de la válvula del vaso de
expansión hace que sea necesario sustituir esta
última.

Adaptar en la bomba M.S 554-07 el útil M.S. 554-06 y
colocar la válvula que hay que controlar sobre dicho
útil.

Subir la presión, ésta debe estabilizarse al valor de
tarado de la válvula, tolerancia de control

±

 0,1 bar

.

Valor de tarado de la válvula

:

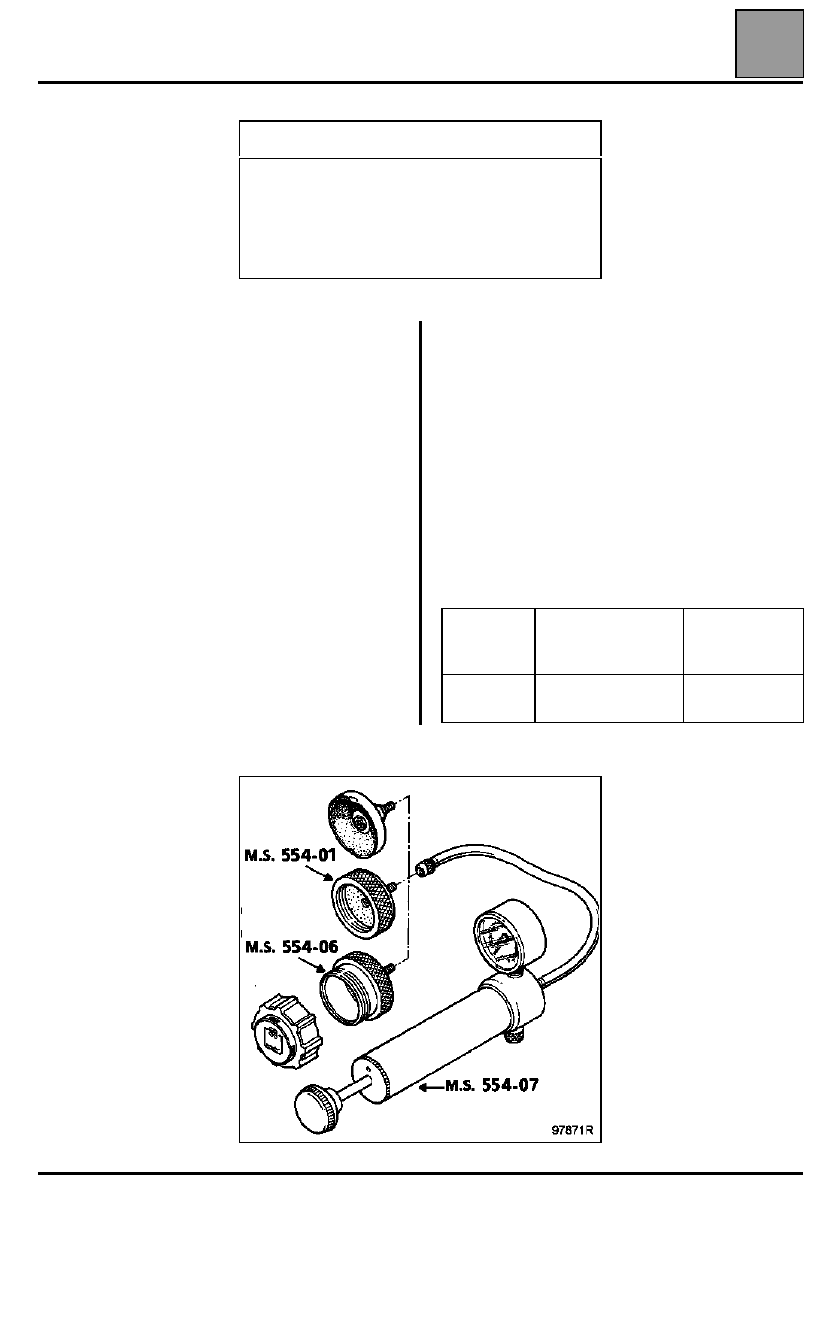

UTILLAJE ESPECIALIZADO INDISPENSABLE

M.S. 554-01

Adaptador para M.S. 554-07

M.S. 554-06

Adaptador para M.S. 554-07

M.S. 554-07

Conjunto de control de
estanquidad del Circuito de
refrigeración

Motores

Color de la válvula

Valor de

tarado

(en bares)

Todos los

tipos

Marrón

1,2

REFRIGERACIÓN

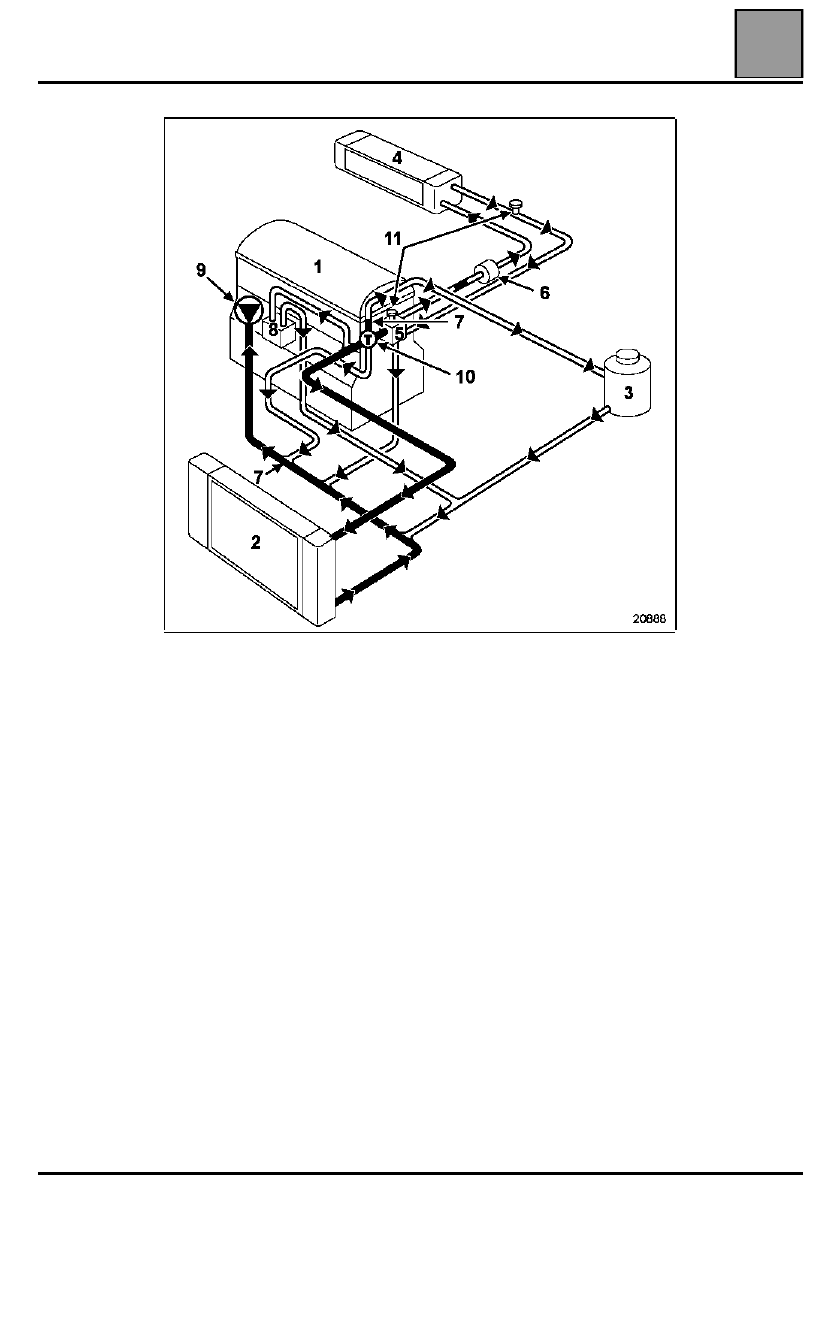

Esquema

19

19-4

Esquema

1
2
3
4
5
6
7
8
9

10
11

Motor
Radiador
Bocal "caliente" con desgaseado después del termostato
Aerotermo
Soporte termostato
Soporte termosumergidos (si está equipado)
Calibrado

∅

 16 mm

Cambiador de temperatura agua/aceite
Bomba de agua
Termostato
Purgador

El valor de tarado de la válvula del vaso de expansión es de 1,2 bares
(color marrón).
