EMBRAGUE

Volante

20

20-5

MOTOR F9Q

Volante

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado la caja de velocidades del motor y extraído el embrague.

EXTRACCIÓN

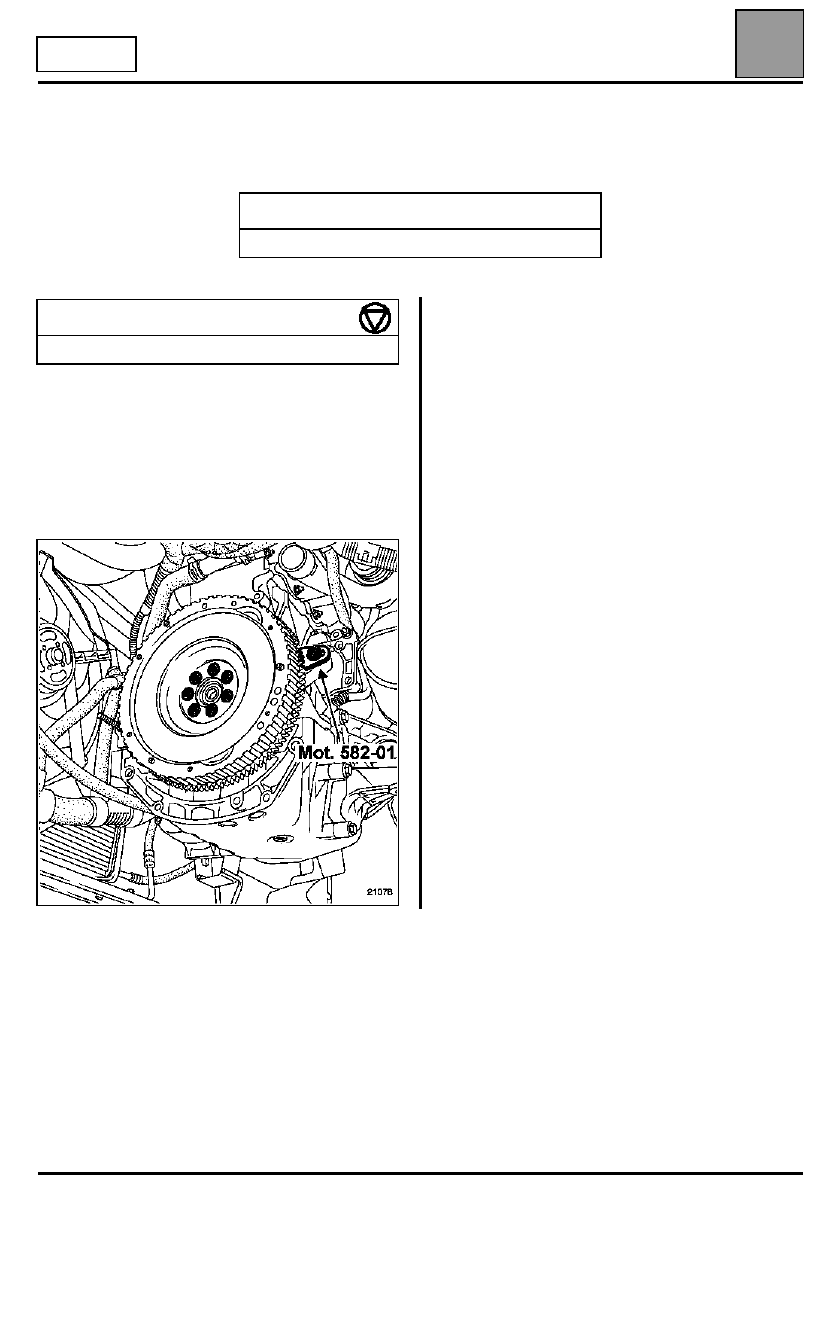

Poner el sector de retención Mot. 582-01.

Se prohíbe aflojar los tornillos de fijación del volante.

Sustituir el volante en caso de deterioro.

REPOSICIÓN

Limpiar en el cigüeñal el filtrado de los tornillos de
fijación.

Desengrasar la cara de apoyo del volante en el
cigüeñal.

Pegar los tornillos del volante con loctite
FRENETANCH y apretarlos al par.

UTILLAJE ESPECIALIZADO INDISPENSABLE

Mot.

582 - 01

Sector de retención

PAR DE APRIETE (en daN.m)

Tornillos del volante

  6

EMBRAGUE

Rodamiento del árbol de embrague

20

20-6

MOTOR F9Q

Rodamiento del árbol de embrague

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado la
caja de velocidades y desmontado el embrague y el
volante motor.

EXTRACCIÓN

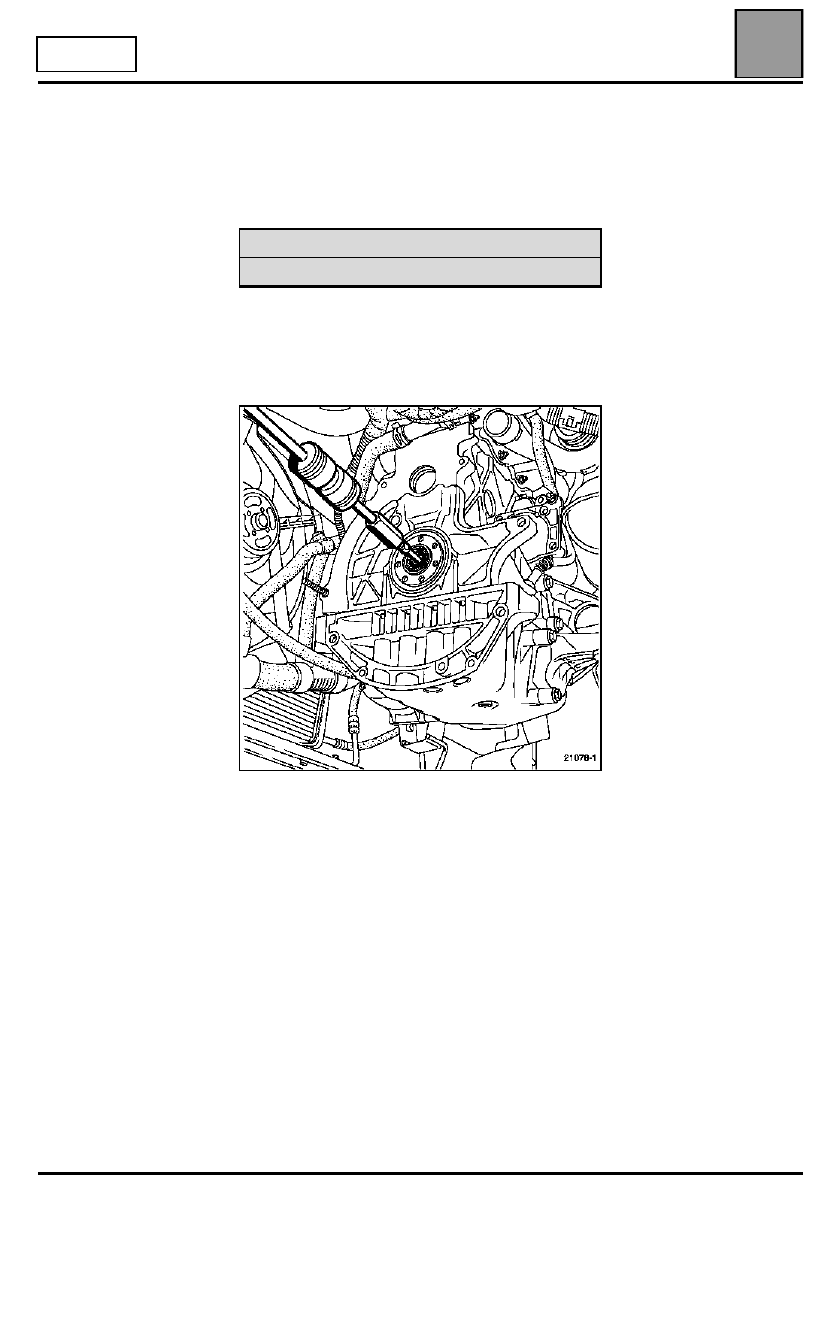

Extraer el rodamiento utilizando un extractor de
rodamiento.

REPOSICIÓN

Montar el rodamiento nuevo. Este se suministra
engrasado, por lo que no hay que limpiar el diámetro
exterior.

Untar el diámetro exterior del rodamiento con loctite
FRENBLOC.

Montar el rodamiento con un tubo, tomando apoyo en
la jaula exterior.

MATERIAL INDISPENSABLE

Extractor de rodamiento

CAJA DE VELOCIDADES MECÁNICA

Relaciones

21

21-1

121

CAJA DE VELOCIDADES MECÁNICA

Relaciones

CAJA DE VELOCIDADES PK 5

CAJA DE VELOCIDADES PK 6

Índice

Vehículo /

motorización

Par

cilíndrico

1

2

3

4

5

Marcha

atrás

PK5-011

Trafic / F9Q

16/67

11/51

17/38

31/43

41/40

41/31

27/47

Índice

Vehículo /

motorización

Par

cilíndrico

1

2

3

4

5

6

Marcha

atrás

PK6-008

Trafic / F9Q

17/67

11/51

19/40

31/40

41/37

41/29

47/30

27/47

CAJA DE VELOCIDADES MECÁNICA

Lubricantes

21

21-2

Lubricantes

CALIDAD VISCOSIDAD

TRANSELF TRX 75 W80W

FRECUENCIA DE LOS CAMBIOS DE ACEITE

No hay cambio de aceite

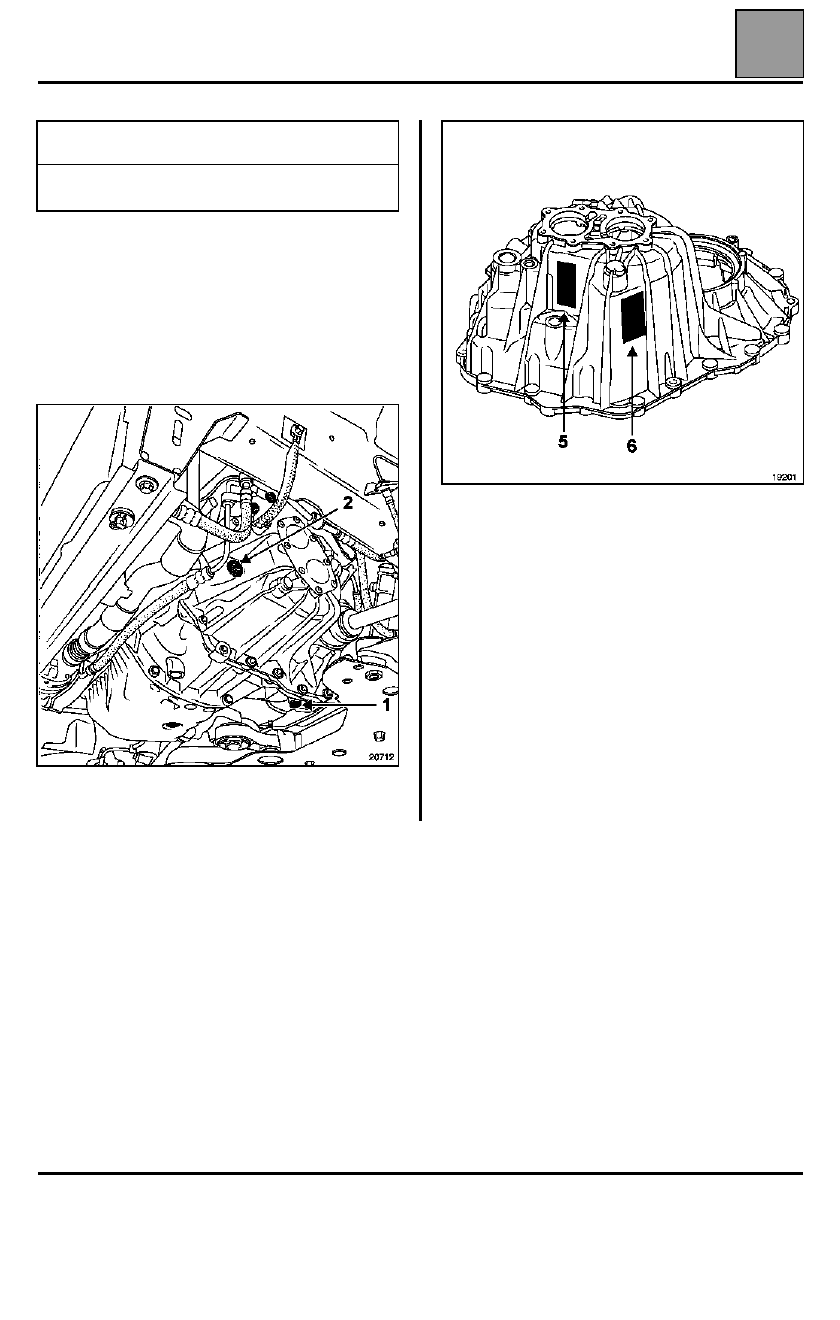

1 Tapón de vaciado
2 Tapón de llenado

5 Volumen de aceite
6 Tipo caja de velocidades

CAPACIDAD (en litros)

PK5
PK6

2,35
2,35

20712

19201
