СИСТЕМА ВПРЫСКА

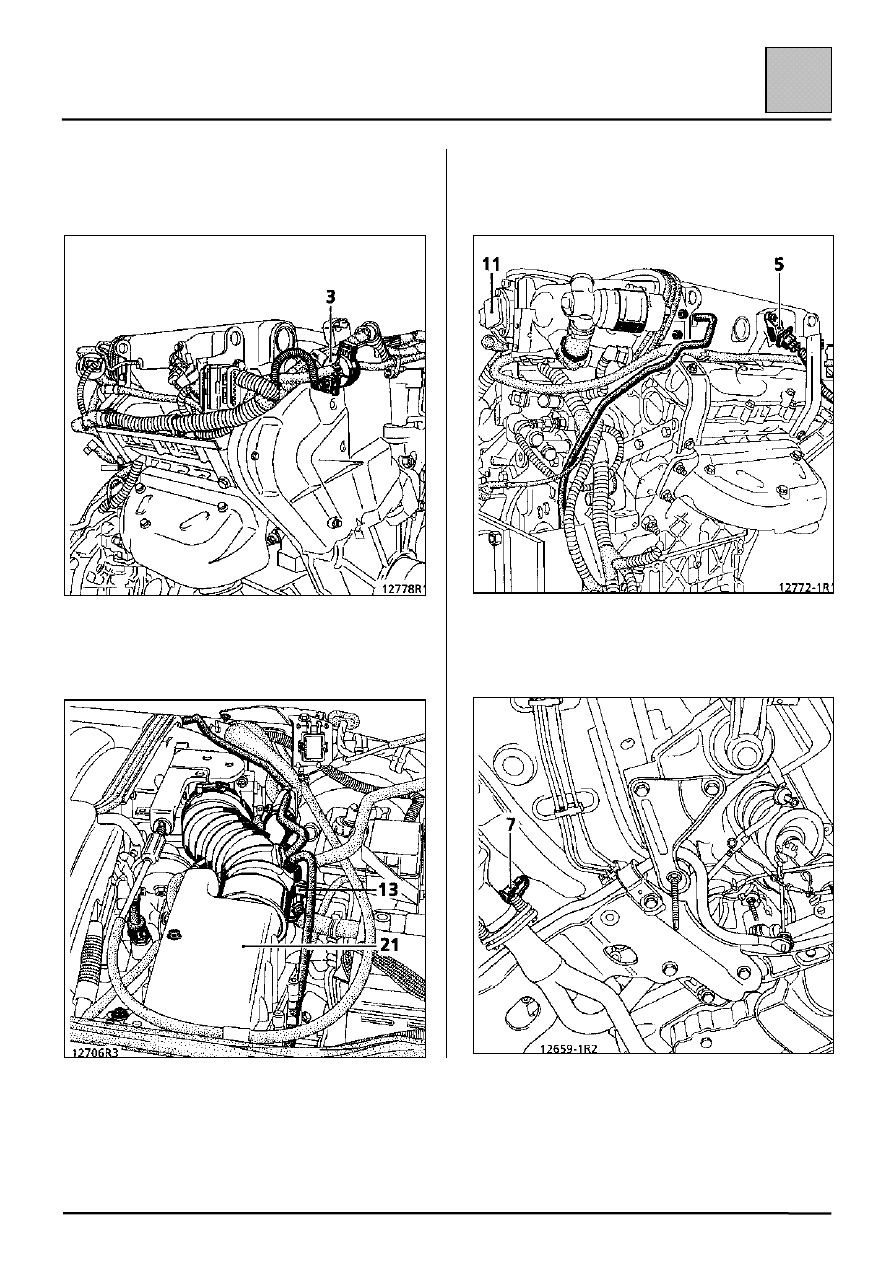

Расположение элементов

17-6

17

3

Электромагнитный клапан опорожнения
абсорбера.

13 Датчик температуры воздуха.
21 Воздушный фильтр.

5

Датчик давления.

11 Потенциометр положения дроссельной

заслонки.

7

Кислородный датчик.

СИСТЕМА ВПРЫСКА

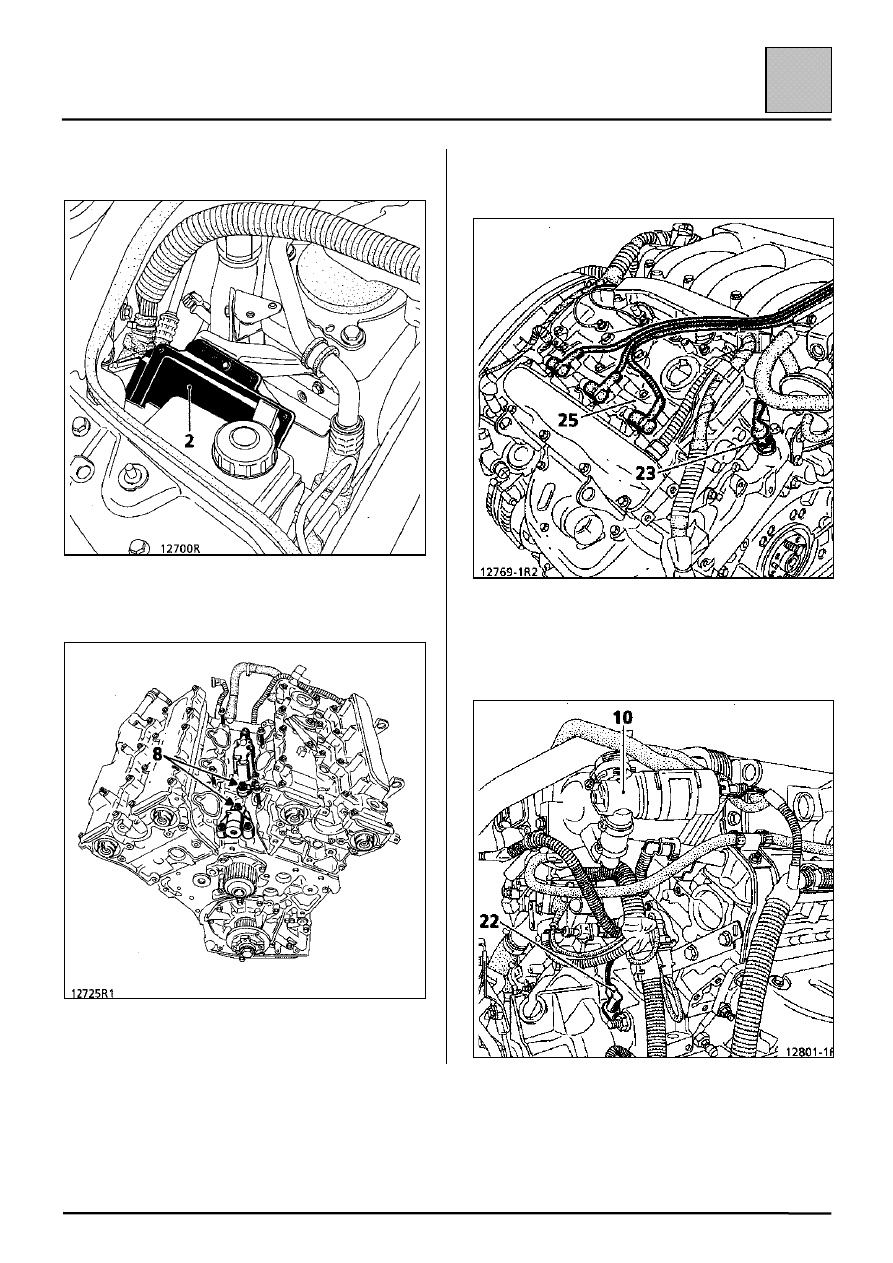

Расположение элементов

17-7

17

2

Компьютер впрыска.

8

Датчик детонации.

23 Датчик температуры охлаждающей жидкости.
25 Катушки зажигания.

10 Электромагнитный клапан регулирования

холостого хода.

22 Датчик ВМТ.

СИСТЕМА ВПРЫСКА

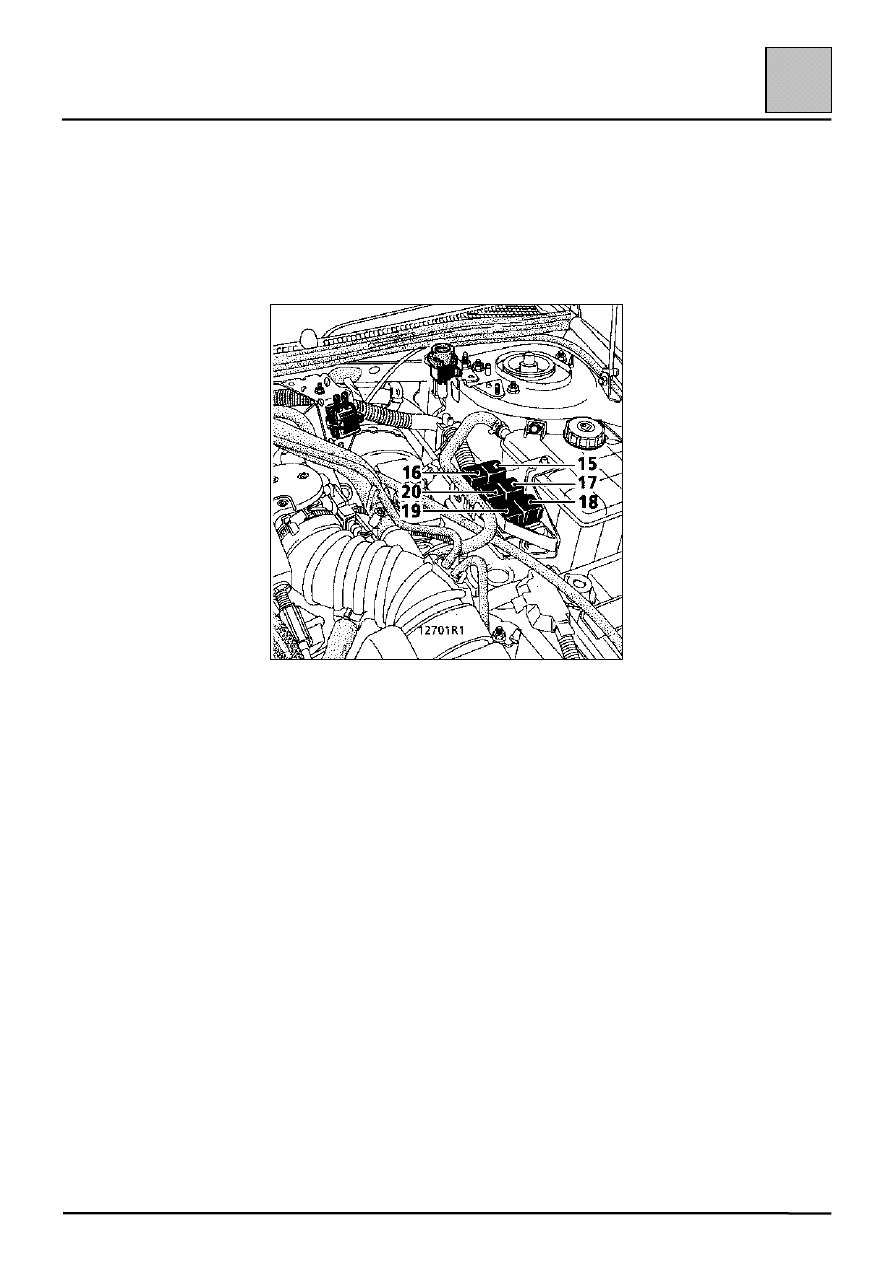

Расположение элементов

17-8

17

19 Реле блокировки.
18 Реле топливного насоса.
17 Реле обогрева кислородного датчика.
20 Реле катушек зажигания.
15 Реле системы предотвращения перегрева

двигателя.

16 Реле фонарей заднего хода.

СИСТЕМА ВПРЫСКА

Работа системы электронной блокировки

запуска двигателя

17-9

17

На автомобиле установлена система электронной блокировки запуска двигателя второго поколения, для
обеспечения работы которой НЕОБХОДИМО, чтобы в компьютер впрыска был введен код данной системы.

ЗАМЕНА КОМПЬЮТЕРА ВПРЫСКА

Поставляемые в запчасти компьютеры не закодированы. После установки нового компьютера необходимо
ввести в него код автомобиля, затем проверить, что система электронной блокировки запуска двигателя
работоспособна.

Для этого включите на несколько секунд зажигание и затем выключите его.

ПРОВЕРКА РАБОТЫ СИСТЕМЫ ЭЛЕКТРОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ

Извлеките ключ из замка зажигания; через 10 секунд должна начать мигать красная сигнальная лампа
системы блокировки запуска двигателя (для проверки невозможности запуска двигателя см. Техническую
ноту 2725А).

ТЕСТИРОВАНИЕ НЕЗАКОДИРОВАННОГО КОМПЬЮТЕРА ВПРЫСКА, ВЗЯТОГО СО СКЛАДА (Лучше
всего не выполнять эту операцию)

ВАЖНО: перед тестированием компьютера впрыска введите в его программу код системы электронной
блокировки запуска двигателя. После тестирования обязательно раскодируйте компьютер перед тем, как
вернуть его на склад. Если этого не сделать, то эксплуатация компьютера будет невозможна. К
выполнению этой операции допускаются работники, прошедшие специальную подготовку. Чтобы
раскодировать компьютер, обратитесь к Технической ноте 2725А.

ЗАКОДИРОВАННЫЙ КОМПЬЮТЕР, УСТАНОВЛЕННЫЙ НА АВТОМОБИЛЕ С СИСТЕМОЙ
ЭЛЕКТРОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ, НЕ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАН ДЛЯ
ТЕСТИРОВАНИЯ НА ДРУГОМ АВТОМОБИЛЕ НЕЗАВИСИМО ОТ ТОГО, УСТАНОВЛЕНА ЛИ НА НЕМ
СИСТЕМА ЭЛЕКТРОННОЙ БЛОКИРОВКИ ЗАПУСКА ДВИГАТЕЛЯ ИЛИ НЕТ.
