ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-30

11

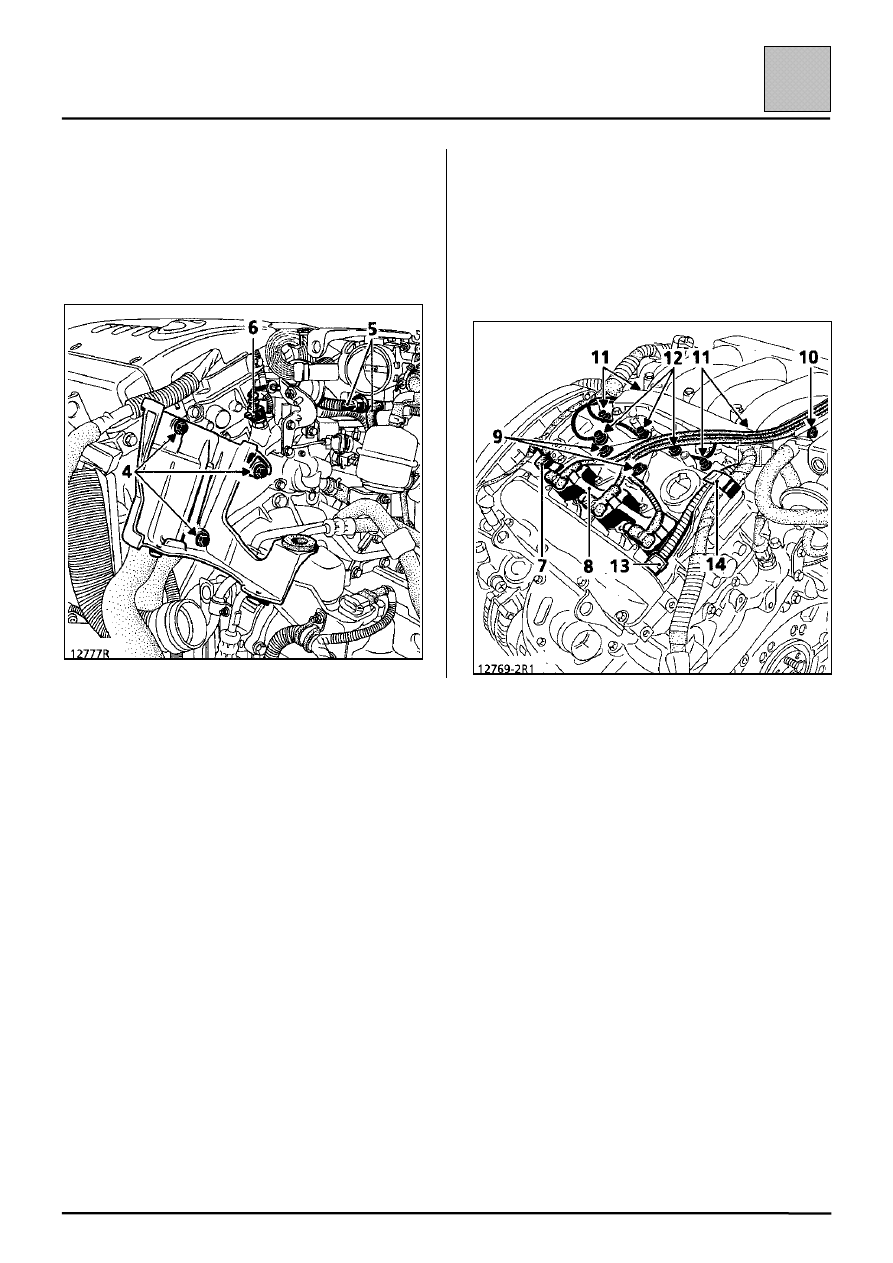

– воздушный фильтр в сборе;
– трос привода дроссельной заслонки, а также

рычаг пневмопривода круиз-контроля;

– вакуумную трубку усилителя тормозов, болты

крепления кронштейна воздушного фильтра в
местах (4);

– трубки (5) и разъем (6);

– разъем (7);
– катушки зажигания (8) и отведите их в сторону;
– болты (9) и (10) и снимите кронштейны;
– крепления проводов (11);
– массовые провода (12);
– трубку (13) и отсоедините гибкую

изолирующую трубку для проводов в месте
(14).

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-31

11

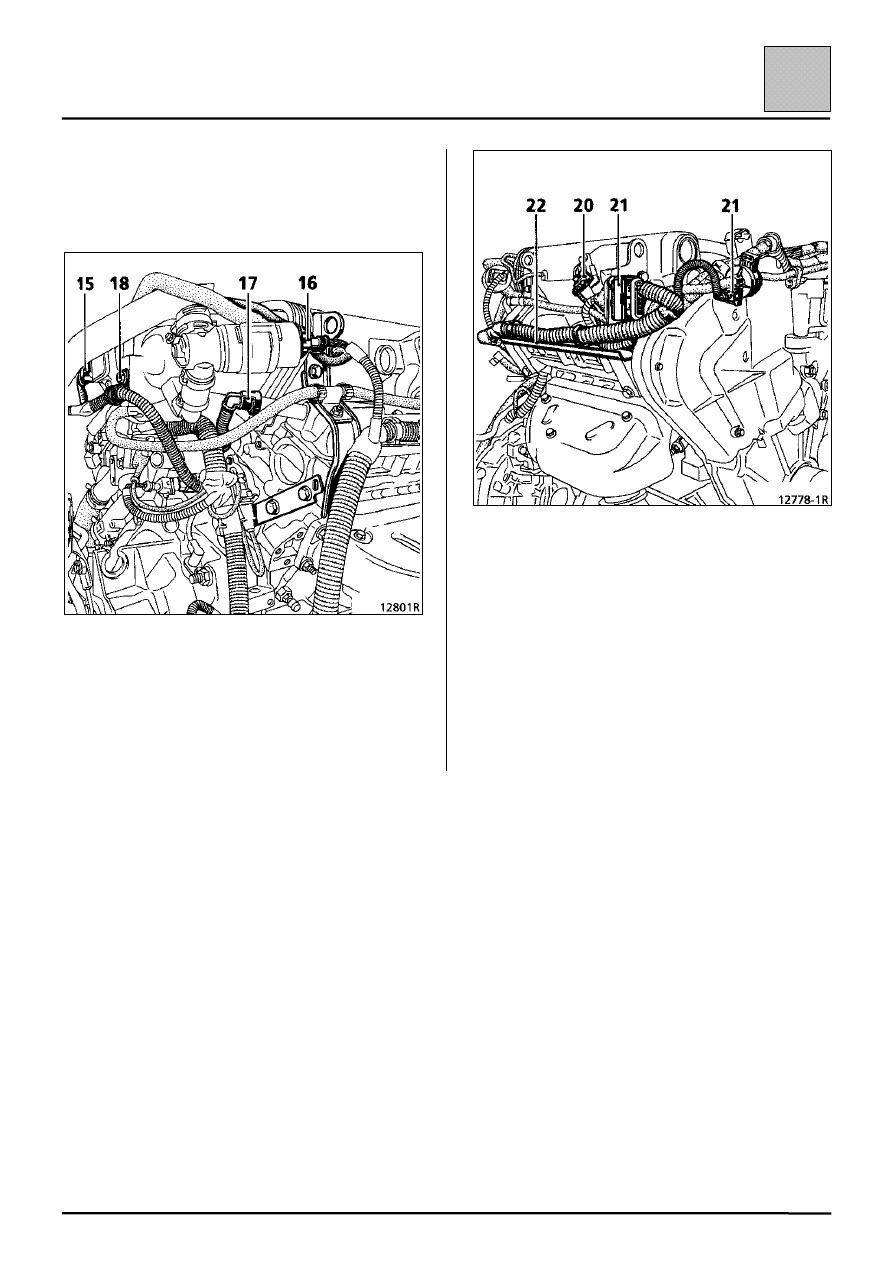

Снимите:
– разъемы (15) и (16), а также трубку (17);
– фланец (18);
– кронштейн (19);

– разъем (20);
– верхние крепления задних подъемных скоб;
– впускной коллектор;
– разъемы (21) и отсоедините гибкую

изолирующую трубку для проводов;

– кронштейн крепления гибкой изолирующей

трубки для проводов (22);

– кронштейн гибкой изолирующей трубки

высоковольтных проводов на задней головке
блока цилиндров и отведите провода в
сторону;

– передние подъемные скобы, а также болты

крепления направляющей трубки
маслоизмерительного щупа и трубопровода
гидроусилителя рулевого управления на
кожухе.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-32

11

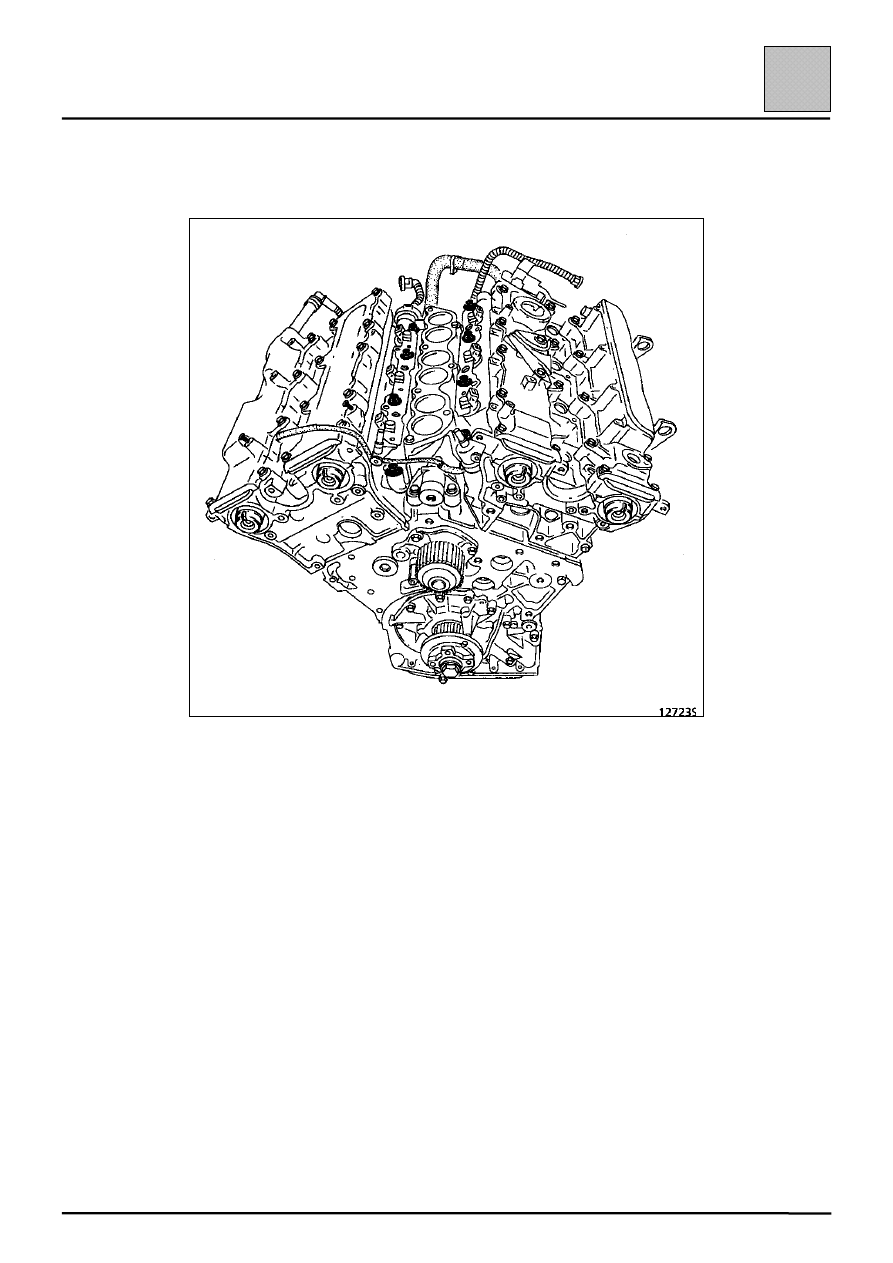

Последовательно отверните болты крепления крышек
распределительных валов.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-33

11

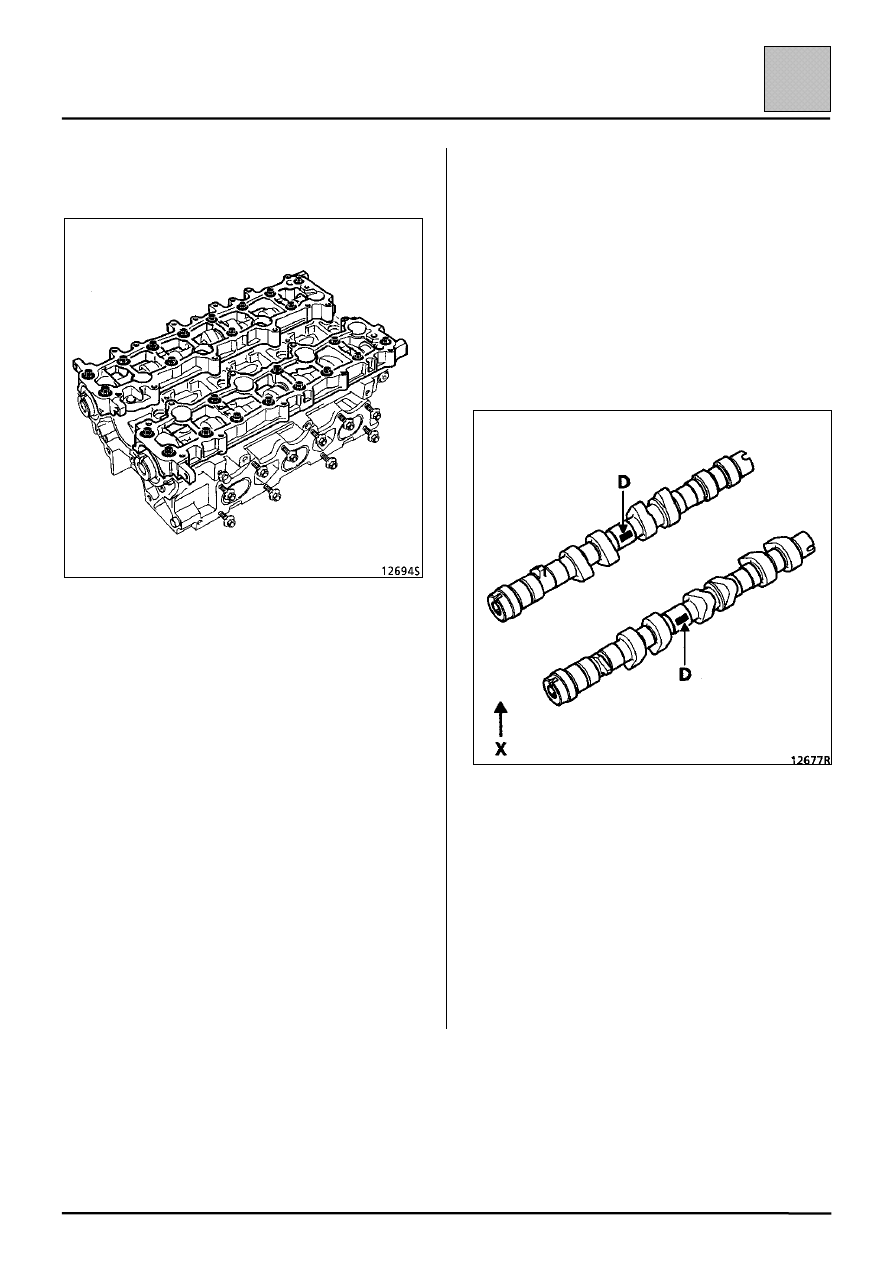

Повторите операцию для болтов крепления
корпуса подшипников распределительных валов.

Выньте распределительные валы из опор головки
цилиндров.

ОЧИСТКА

Ни в коем случае не используйте для очистки
сопрягаемых поверхностей алюминиевых
деталей предметы с острой кромкой.

Для удаления остатков старой прокладки
воспользуйтесь средством Decapjoint.

Нанесите состав на часть детали, которую
необходимо очистить, подождите около десяти
минут и удалите его деревянным шпателем.

При выполнении этой работы рекомендуется
надеть перчатки.

УСТАНОВКА

Смажьте кулачки и подшипники.

Установите распределительные валы.

ИДЕНТИФИКАЦИЯ РАСПРЕДЕЛИТЕЛЬНЫХ
ВАЛОВ

Более длинные распределительные валы
устанавливаются в переднюю головку блока
цилиндров, их можно отличить по метке в
точке (D).

Распределительный вал впускных клапанов:
D = А718
Распределительный вал выпускных клапанов:
D = Е720
X: сторона, обращенная к ремню привода

газораспределительного механизма.
