ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-18

11

Установите опору двигателя и снимите
приспособление для поддержания двигателя.

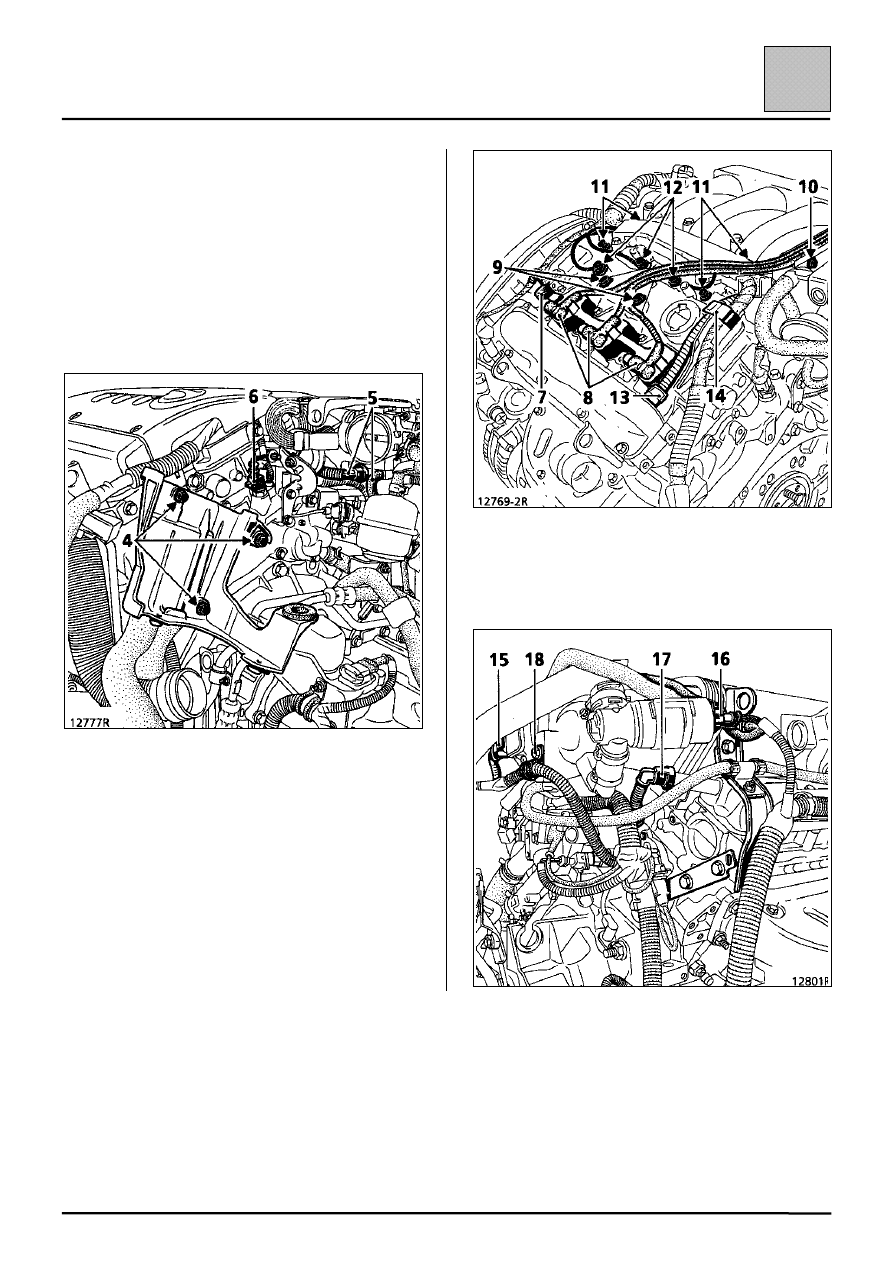

Снимите:
– приемную трубу системы выпуска

отработавших газов;

– воздушный фильтр в сборе;
– трос привода дроссельной заслонки и рычаг

пневмопривода круиз-контроля;

– вакуумную трубку усилителя тормозов;
– болты крепления фильтра в местах (4);
– трубки (5) и разъем (6);

– разъем (7);
– высоковольтные провода (8) с катушек

зажигания и отведите их в сторону;

– болты (9) и (10) и снимите кронштейны;
– крепления проводов (11);
– массовые провода (12);
– трубку (13) и отсоедините гибкую

изолирующую трубку для проводов в месте
(14);

– разъемы (15) и (16) и трубку (17);
– фланец (18);
– кронштейн (19).

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-19

11

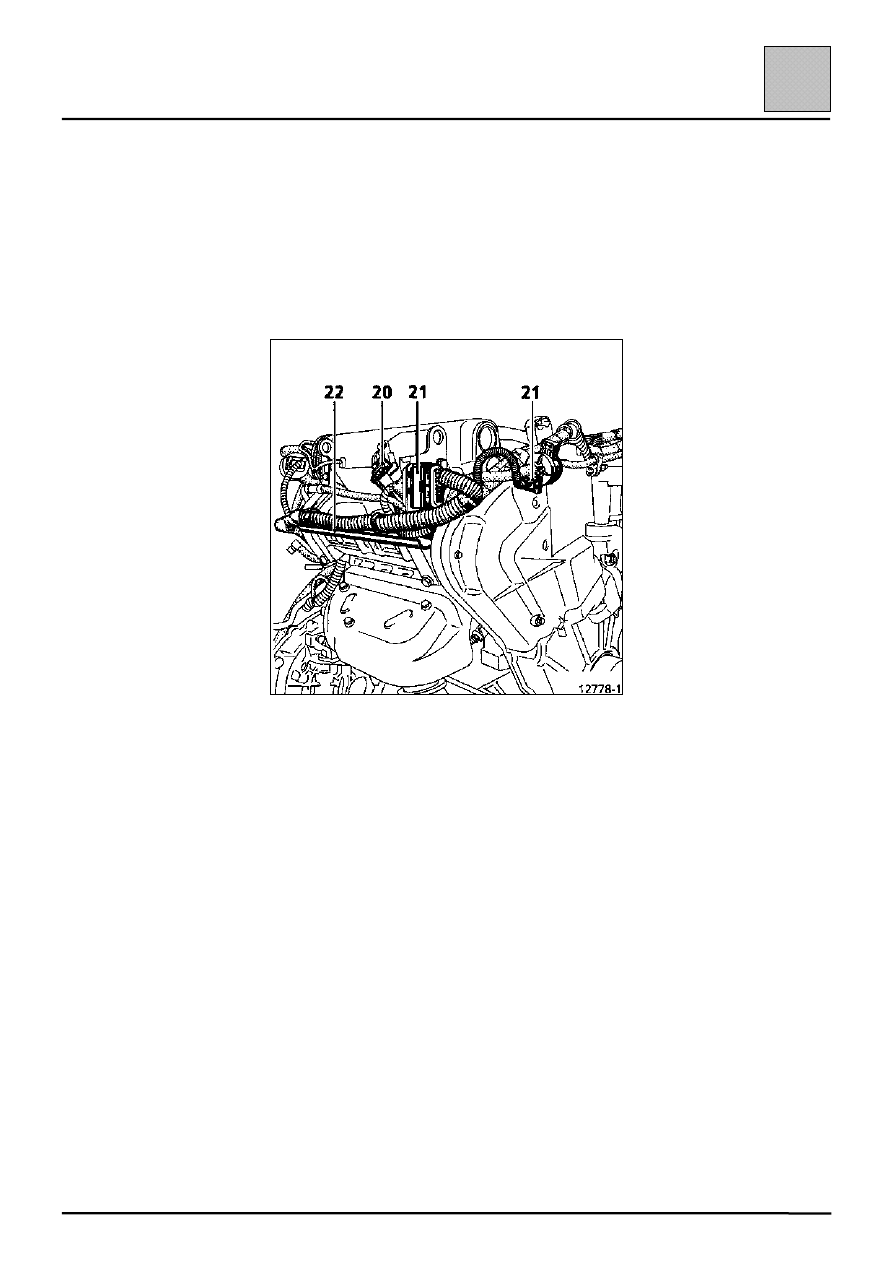

Снимите:
– разъем (20);
– верхние болты крепления задних подъемных

скоб;

– впускной коллектор;
– разъемы (21) и отсоедините гибкую

изолирующую трубку для проводов;

– кронштейн гибкой изолирующей трубки для

проводов (22);

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-20

11

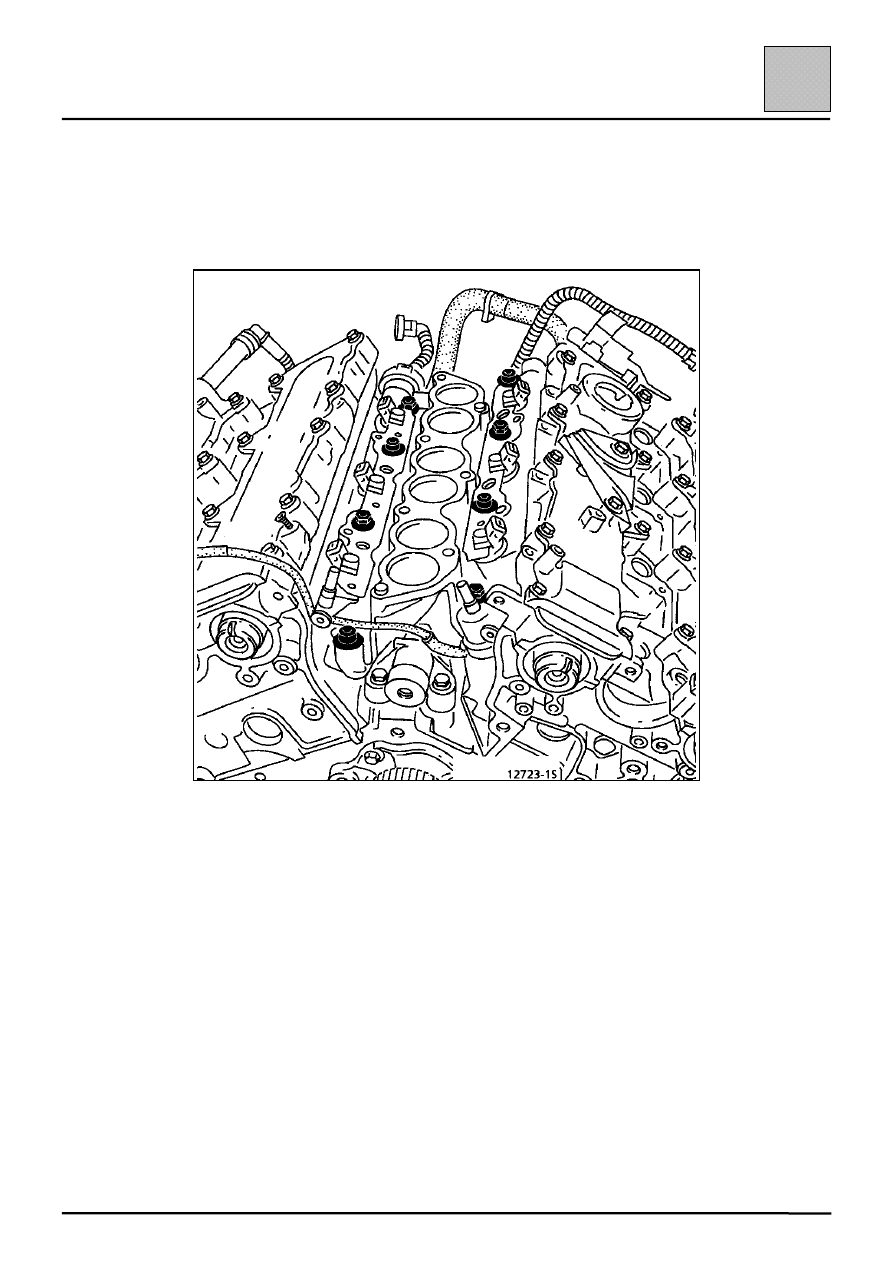

– кронштейн крепления гибкой изолирующей трубки высоковольтных

проводов свечей зажигания от задней головки блока цилиндров и
отведите провода в сторону;

– узел распределитель поступающего воздуха –

топливораспределительные рампы.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-21

11

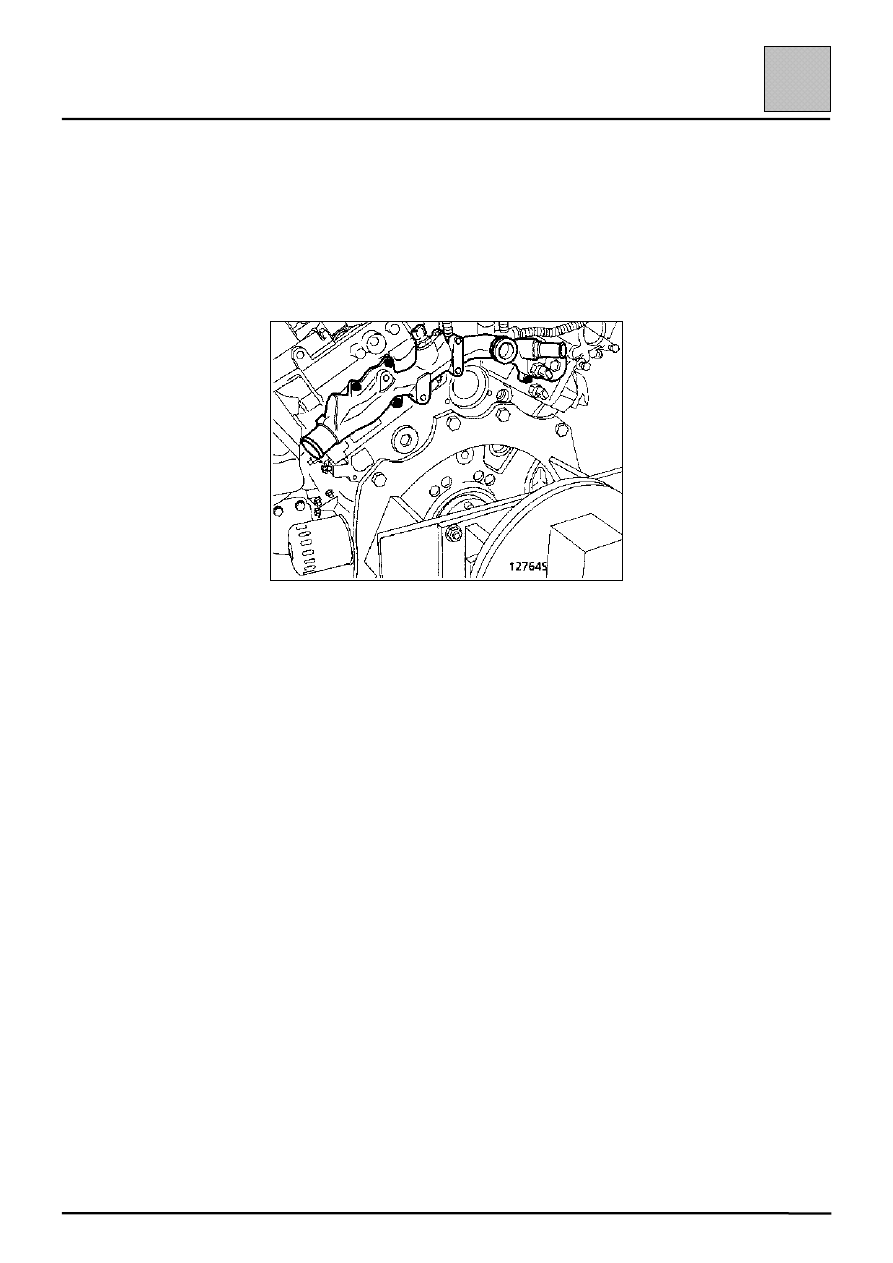

Снимите:
– передние подъемные скобы, а также болты

крепления направляющей трубки
маслоизмерительного щупа и трубопровода
гидроусилителя рулевого управления на
кожухе;

– крепления трубки системы охлаждения на

обеих головках блока цилиндров;
