ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-26

11

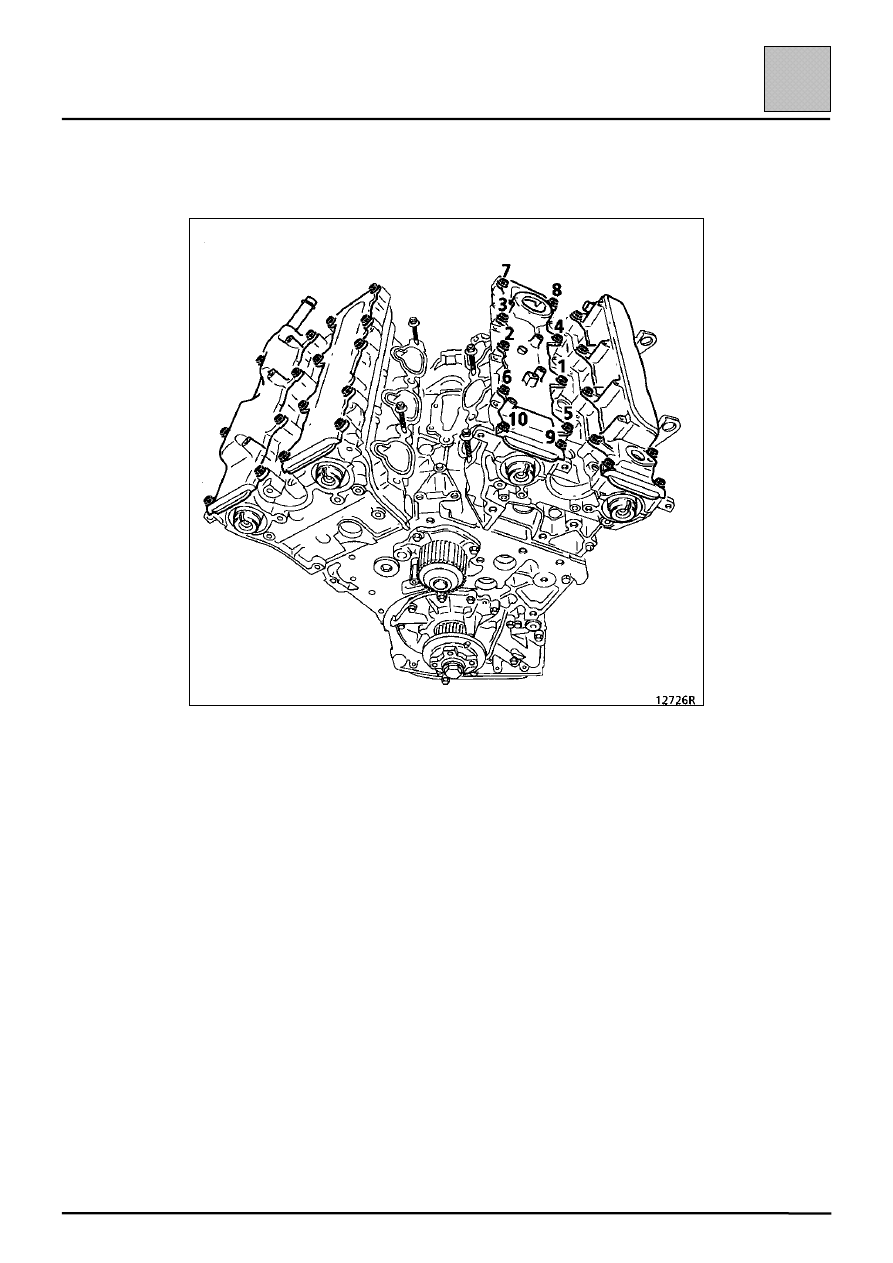

Вверните от руки и последовательно затяните болты крепления крышек
распределительных валов в требуемом порядке.

Затяните болты моментом 1 даН

""""м.

ПРИМЕЧАНИЕ: крышки распределительных валов устанавливаются на
композитные прокладки, которые можно использовать повторно
несколько раз. Если прокладка повреждена, она может быть частично
восстановлена с помощью уплотняющего состава AUTOJOINT OR.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Прокладка головки блока цилиндров

11-27

11

Замените уплотнительные прокладки распределителя воздуха.

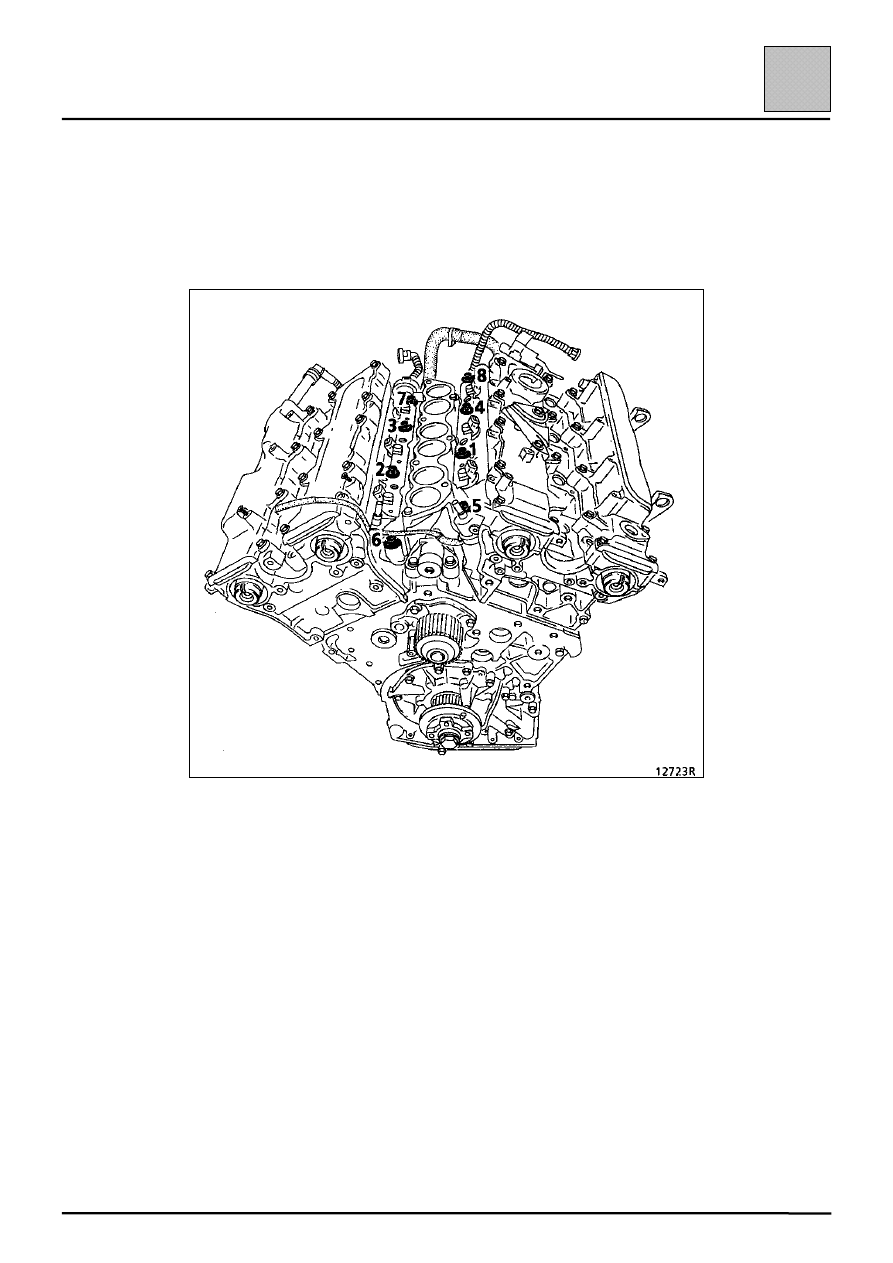

Вверните от руки болты крепления узла распределитель поступающего
воздуха – топливораспределительные рампы, предварительно затяните
их моментом 1 даН

""""м (в требуемом порядке), а затем затяните

моментом 2,5 даН

""""м (в требуемом порядке).

Установка производится в порядке, обратном снятию.

Установите ремень привода газораспределительного механизма
(см. Раздел 11 – «Ремень привода газораспределительного
механизма»).

Залейте охлаждающую жидкость и удалите воздух из системы
охлаждения (см. Раздел 19 – «Заправка системы охлаждения и
удаление воздуха»).

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-28

11

НЕОБХОДИМЫЕ ПРИСПОСОБЛЕНИЯ И СПЕЦИНСТРУМЕНТ

Mot. 1273

Прибор для проверки натяжения приводного
ремня

Mot. 1289-02

Вилка для центрирования ограничителя хода
маятниковой подвески двигателя

Mot. 1428

Фиксатор ступиц распределительных валов

Mot. 1429

Шаблон для регулировки динамического
натяжителя

Mot. 1430

Штифт для установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1430-01

Штифт для проверки установки зубчатых шкивов
распределительных и коленчатого валов

Mot. 1432

Приспособление для установки уплотнительной
манжеты распределительного вала

Mot. 1436

Приспособление для фиксации ремня привода
газораспределительного механизма

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ

Приспособление для поддержания двигателя

МОМЕНТЫ ЗАТЯЖКИ, даН

"м

Болт крепления динамического
натяжителя ремня привода
газораспределительного механизма

2,5

Болт крепления ступицы
распределительного вала

8

Болт крепления зубчатого шкива
распределительного вала

1

Болты крепления кожуха опоры
маятниковой подвески двигателя

5,5

Болт крепления шкива коленчатого
вала

2,5

Болты крепления колеса

10

СНЯТИЕ

Установите автомобиль на двухстоечный
подъемник.

Отсоедините аккумуляторную батарею.

Снимите ремень привода газораспредели-
тельного механизма (см. Раздел 11 –
«Ремень привода газораспределительного
механизма»).

Установите опору двигателя и снимите приспо-
собление для поддержания двигателя.

Снимите:
– штифты для установки зубчатых шкивов

распределительных и коленчатого валов;

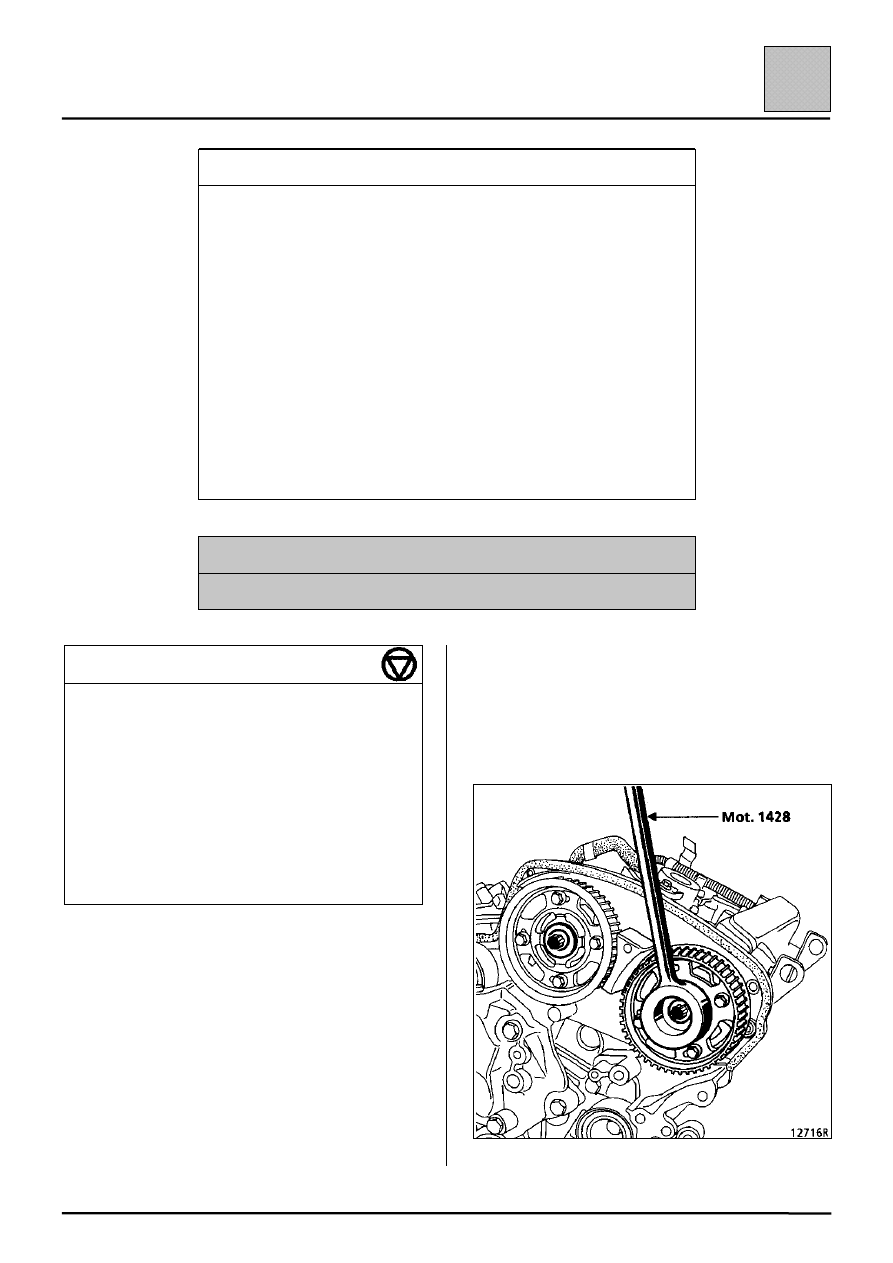

– узлы зубчатый шкив – ступица распредели-

тельного вала, заблокировав ступицы при
помощи приспособления Mot. 1428.

ВЕРХНЯЯ И ПЕРЕДНЯЯ ЧАСТИ ДВИГАТЕЛЯ

Распределительные валы

11-29

11

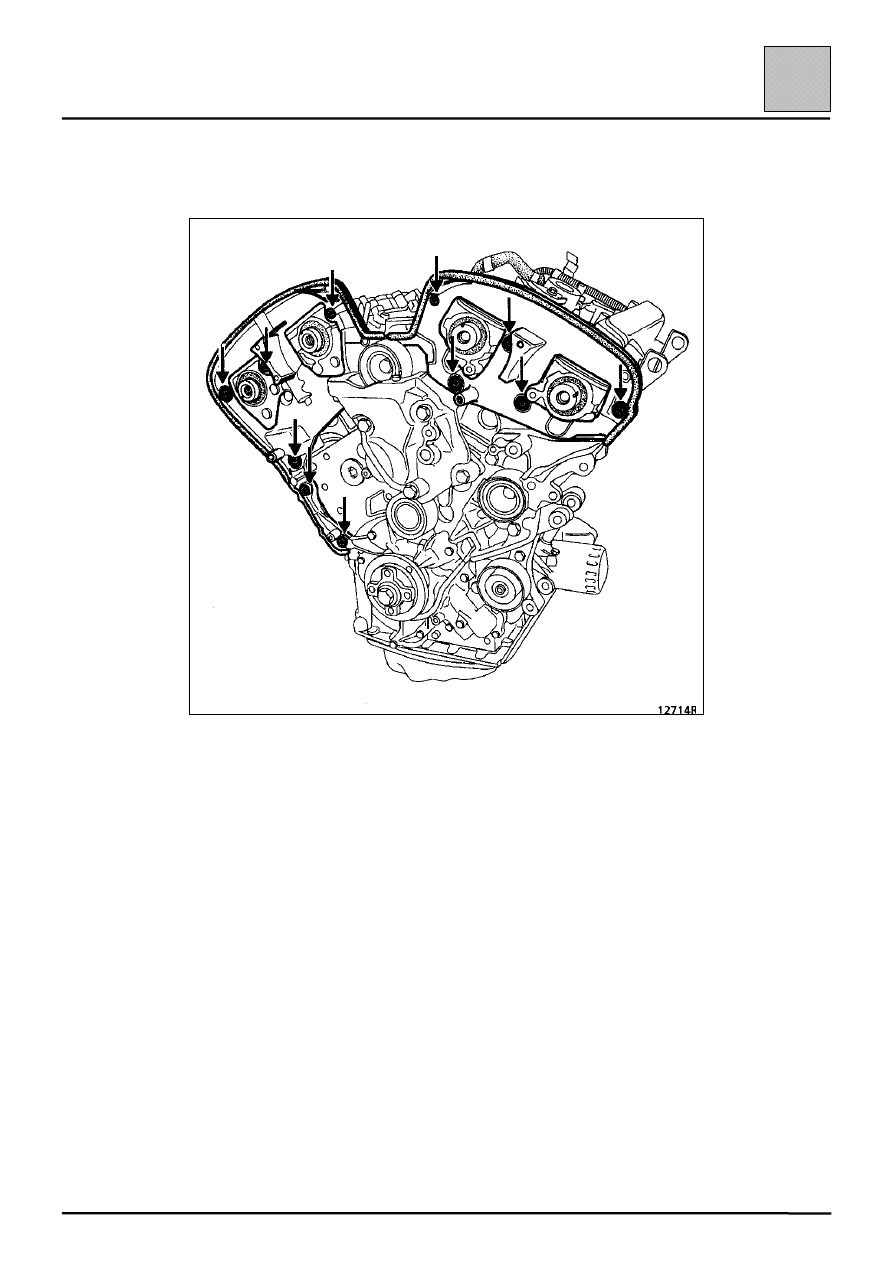

Снимите:
– внутренние кожухи привода распределительного механизма;
