ОБЩИЕ СВЕДЕНИЯ

Расходные материалы

50-4

50

КЛЕЯЩИЕ МАТЕРИАЛЫ ДЛЯ СТЕКОЛ
(См. главу 54, «ОСТЕКЛЕНИЕ КУЗОВА —
Ветровое стекло»).

ОДНОКОМПОНЕНТНЫЕ МАТЕРИАЛЫ SODICAM

КОМПЛЕКТ УПЛОТНИТЕЛЬНЫХ МАТЕРИАЛОВ
«LE JOINT FRANCAIS»
Каталожный номер 77 01 408 841.

КОМПЛЕКТ «GURIT», каталожный номер
77 01 202 273.

ВАЖНОЕ ЗАМЕЧАНИЕ: При выполнении любых
операций по замене ветрового стекла
рекомендуется предусматривать вероятность
использования второго дополнительного патрона
с мастикой. Необходимость использования
дополнительного патрона может быть
обусловлена большим поперечным сечением
экструдируемого уплотнительного валика.
Патрон с мастикой в количестве одна шт.
Каталожный номер 77 01 202 234

ДВУХКОМПОНЕНТНЫЕ МАТЕРИАЛЫ SODICAM

КОМПЛЕКТ «GURIT», каталожный номер
77 01 422 389.

ОБРАЩАЙТЕ ВНИМАНИЕ НА ДАТУ
ИСТЕЧЕНИЯ СРОКА ГОДНОСТИ РАСХОДНЫХ
МАТЕРИАЛОВ.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

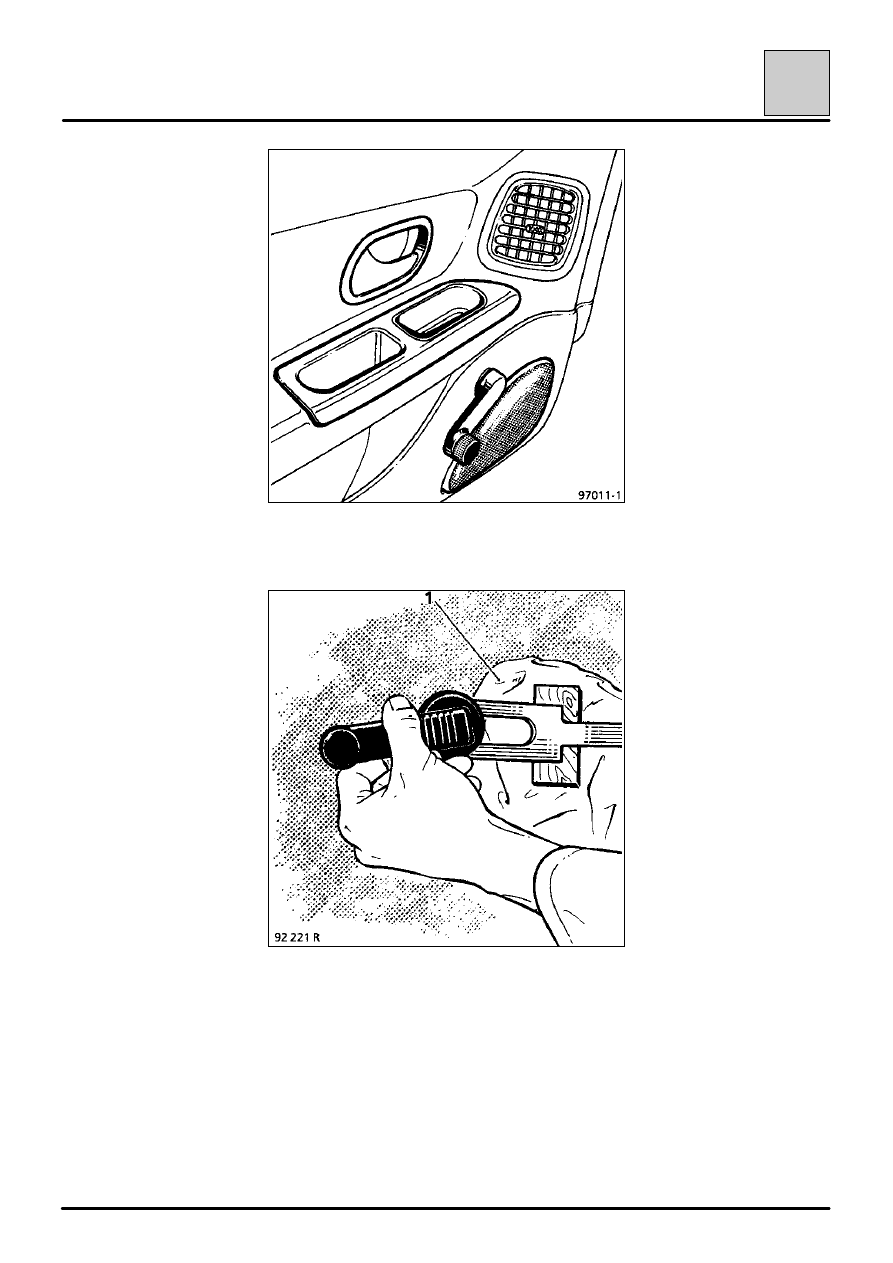

Рукоятки стеклоподъемников передних и задних дверей

51-1

51

СНЯТИЕ

Используя самодельный инструмент в виде вилки
или инструмент FACOM D115 в качестве рычага,
снимите рукоятку, подложив кусок ткани (1) для
защиты обивки двери и поместив брусок между
куском ткани и инструментом.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

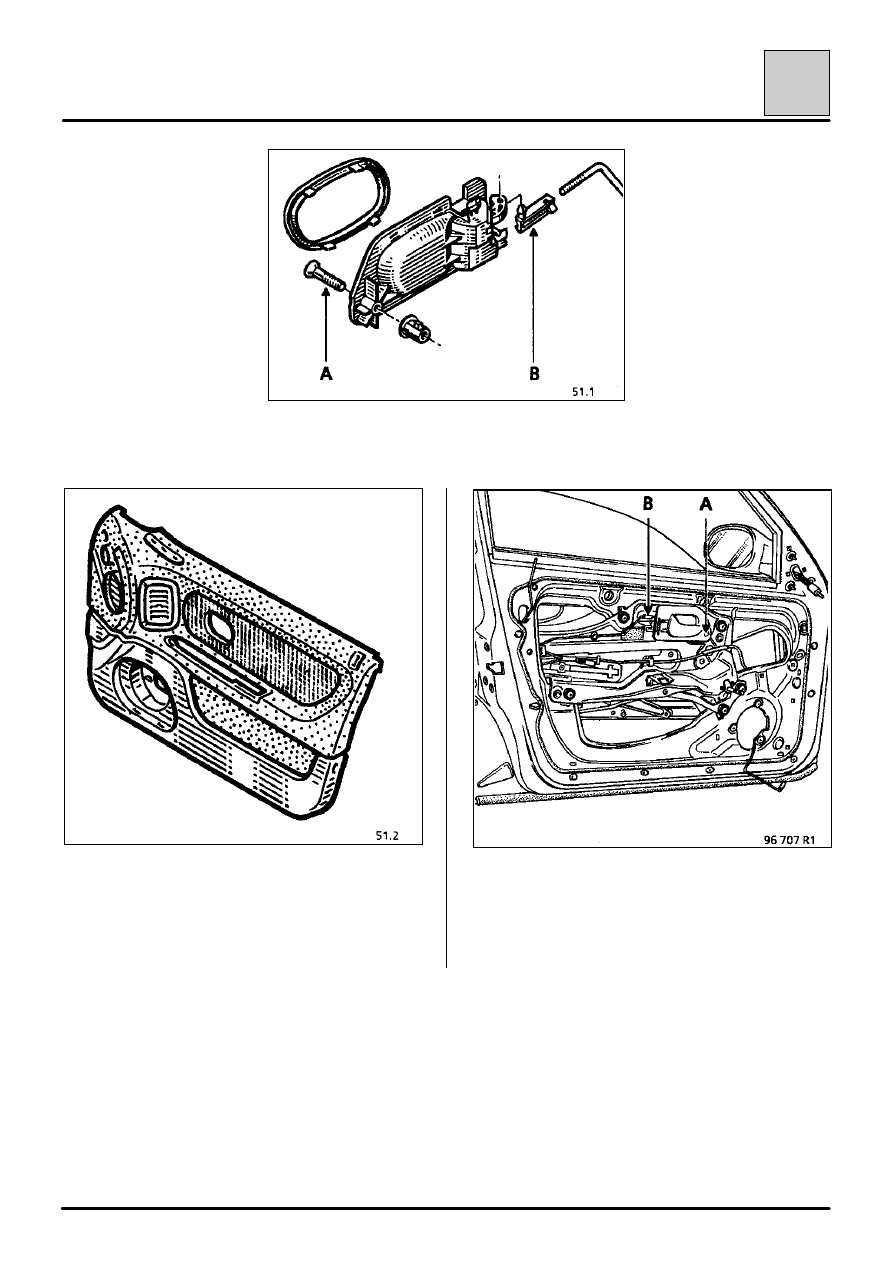

Внутренняя ручка двери

51-2

51

СНЯТИЕ

Снимите обивку двери, как описано в главе 7.

Выверните винт (А) крепления с внутренней ручки
двери.

Отсоедините от ручки наконечник тяги (В)
внутреннего привода замка и извлеките ее.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

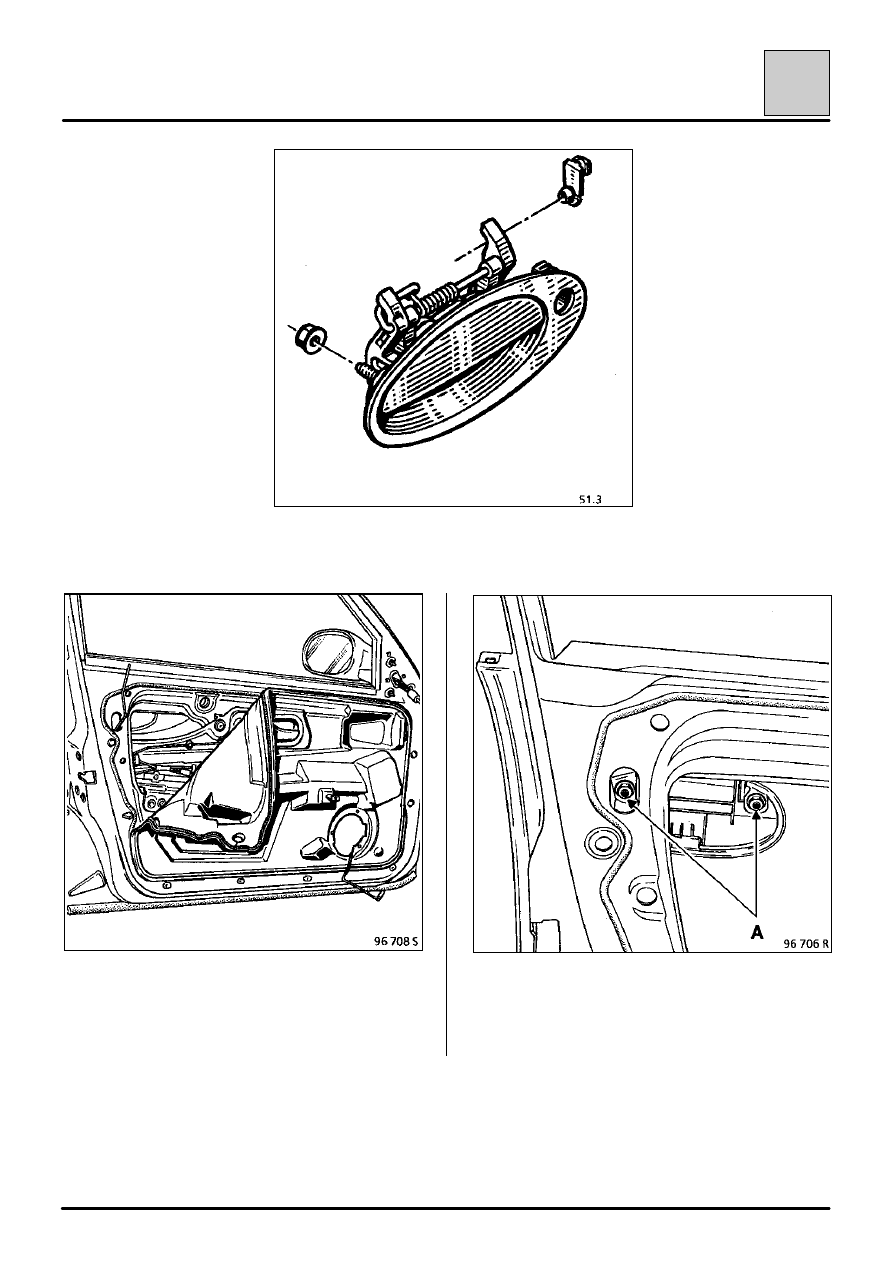

Наружная ручка двери

51-3

51

СНЯТИЕ

Снимите обивку двери.

Снимите формованный виниловый уплотнитель.

Отверните две гайки (А).

Отсоедините тягу цилиндра замка и тягу
наружного привода замка.
