ЭЛЕКТРОПРОВОДКА

Подушка безопасности и преднатяжители ремней безопасности

88-60

88

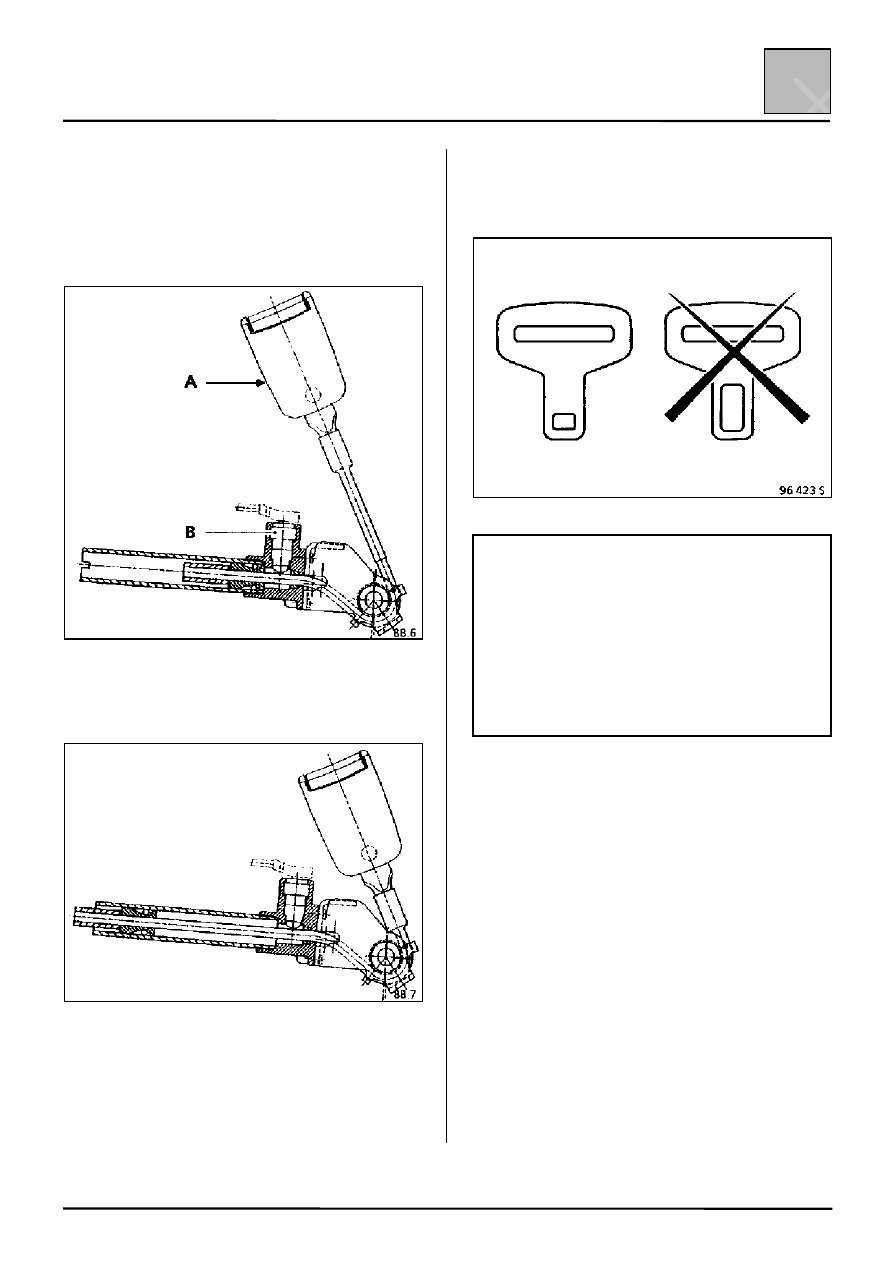

Преднатяжитель ремня безопасности включает в
себя:
– Специальный замок для ремня

безопасности (А).

– Пиротехнический газогенератор с

воспламенителем (В).

При срабатывании преднатяжителя — длина
ремня уменьшается не более чем на 70 мм.

Преднатяжитель ремня безопасности разборке не
подлежит.

ВНИМАНИЕ: Если произошло срабатывание
преднатяжителей ремней безопасности,
необходимо заменить электронный блок и
преднатяжители.

ПРЕДУПРЕЖДЕНИЕ: Замки преднатяжителей
могут использоваться только с пряжками,
имеющими язычки с маленькими отверстиями.

ПРЕДУПРЕЖДЕНИЕ: Ни в коем случае не
следует пользоваться омметром или другими
электрическими измерительными приборами для
проверки состояния цепей системы,
предварительно не отсоединив подушку
безопасности и преднатяжители ремней
безопасности. Прохождение по указанным цепям
измерительного тока омметра может вызвать
срабатывание системы. Для проверки состояния
электронного блока СЛЕДУЕТ использовать
прибор XR BAG (Ele. 1288).

ПРИМЕЧАНИЕ: Оба преднатяжителя ремней
безопасности подключены параллельно, поэтому
они срабатывают одновременно.

ЭЛЕКТРОПРОВОДКА

Подушка безопасности и преднатяжители ремней безопасности

88-61

88

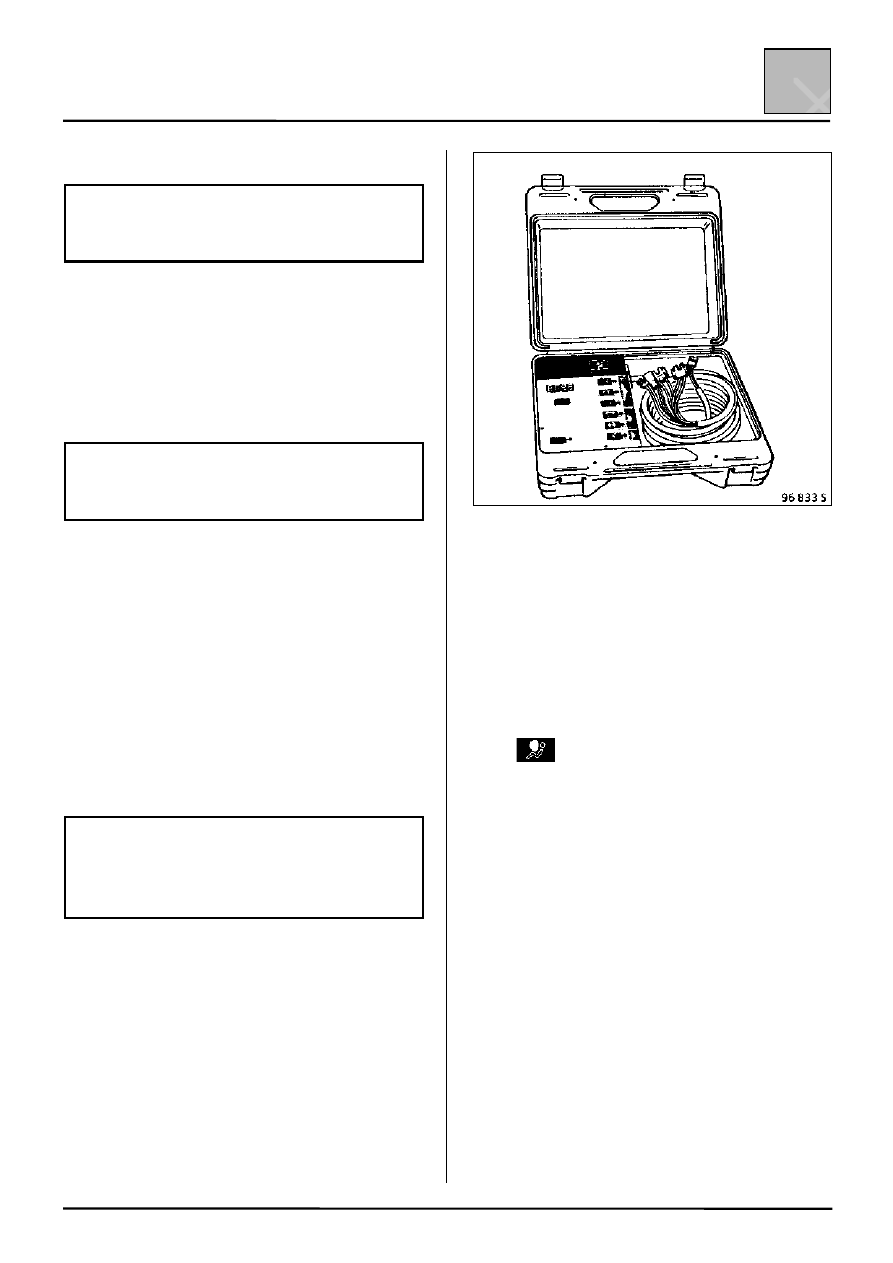

СНЯТИЕ

ПРЕДУПРЕЖДЕНИЕ: Во избежание самопроиз-

вольного срабатывания ни в коем случае не

подносите пиротехнические узлы системы к

источникам тепла или открытого пламени.

Выполните следующие операции:
– Отсоедините фиолетовый разъем

преднатяжителя, расположенный под

передним сиденьем.

– Снимите сиденье, удалив 4 крепежных болта

под кузовом.

– Снимите преднатяжитель.

ВНИМАНИЕ: Перед утилизацией несработавшей
подушки безопасности НЕОБХОДИМО выполнить

все операции, указанные в руководстве по

эксплуатации подушки безопасности Safrane B54.

УСТАНОВКА

Соблюдайте правильность прохождения и

крепления проводки под сиденьем:
– 1 фиксатор для сидений с ручным

управлением;

– 3 фиксатора для сидений с электроприводом.

ПРИМЕЧАНИЕ: В комплект запасных частей

входит проводка только с тремя фиксаторами.

При установке указанной проводки на сиденье с

механическим управлением удалите два

фиксатора, при этом следите за тем, чтобы не

повредить проводку.

ВНИМАНИЕ: Перед подсоединением преднатя-

жителей ремней безопасности (фиолетовый

разъем, расположенный под сиденьем)

проверьте состояние системы при помощи
прибора XR BAG (Ele. 1288) (следует проверить

оба преднатяжителя).

ПРИМЕЧАНИЕ: Состояние преднатяжителей не

отслеживается контрольной лампой.

ПРИНЦИП ДЕЙСТВИЯ

Для автомобилей, оборудованных подушкой

безопасности и преднатяжителями ремней

безопасности

При включении зажигания на несколько секунд

загорается, а затем гаснет контрольная
лампа

 , контролирующая состояние подушки

безопасности.

Электронный блок при этом находится в режиме

ожидания, контроль замедлений автомобиля

осуществляется двумя электромеханическими

датчиками.

При достаточно сильном лобовом столкновении

автомобиля срабатывает наиболее чувствитель-

ный датчик, вызывающий срабатывание воспла-

менителя обоих пиротехнических газогенераторов

преднатяжителей ремней безопасности передних

сидений.

Под действием образовавшихся газов поршень,

расположенный в цилиндре, начинает

перемещаться и натягивает трос, связанный с

замком ремня безопасности, благодаря чему

происходит натяжение ремня безопасности.

При более сильном лобовом столкновении,

срабатывает второй датчик, который вызывает

срабатывание преднатяжителей ремней

безопасности, а, кроме того, вызывает

срабатывание воспламенителя пиротехнического

газогенератора подушки безопасности.

ЭЛЕКТРОПРОВОДКА

Подушка безопасности и преднатяжители ремней безопасности

88-62

88

Для автомобилей, оборудованных

преднатяжителями ремней безопасности

(без подушки безопасности)

Система работоспособна только при включенном

зажигании.

Контроль замедлений автомобиля

осуществляется электромеханическим датчиком.

При достаточно сильном лобовом столкновении

автомобиля срабатывает датчик, вызывающий

срабатывания воспламенителя обоих пиротехни-

ческих газогенераторов, преднатяжителей ремней

безопасности передних сидений.

Под действием образовавшихся газов, поршень,

расположенный в цилиндре начинает

перемещаться и натягивает трос, связанный с

пряжкой ремня безопасности, благодаря чему

происходит натяжение ремня безопасности.

Указанная система не срабатывает при:
– боковом столкновении
– ударе сзади.

ПРЕДУПРЕЖДЕНИЕ: При выполнении каких-либо

работ под автомобилем (ремонт системы выпуска

отработавших газов, кузовные работы и т. д) не

следует пользоваться молотком или подвергать

кузов ударным воздействиям, до того, как будет

снят предохранитель приборного щитка, и

истечет время разряда резервного конденсатора

(5 минут).

ПРИМЕЧАНИЕ: Питание блока электроники и

устройства детонации осуществляется от

аккумуляторной батареи автомобиля.

Кроме того, в системе предусмотрен резервный

конденсатор, обеспечивающий питание системы в

том случае, если во время столкновения

произойдет отключение аккумуляторной батареи

автомобиля.

При срабатывании системы происходит детона-

ция пиротехнического генератора, сопровождаю-

щаяся выделением небольшого количества дыма.

В случае замены ветрового стекла, необходимо

на новое стекло поместить наклейку,

указывающую на наличие подушки безопасности.

ВНИМАНИЕ: При восстановлении автомобиля

после аварии (за исключением удара сзади)

необходимо заменить блок электроники, модуль

подушки безопасности, и оба преднатяжителя

ремней безопасности, даже если они не

сработали.

Необходимо проверить состояние системы с

помощью устройства XR Bag, если:
– произошло столкновение, но система не

сработала,

– была произведена попытка угона или угон

автомобиля.

РЕМОНТ ПРОВОДКИ, ИСПОЛЬЗУЕМОЙ ДЛЯ

СРАБАТЫВАНИЯ СИСТЕМЫ

Электропроводка электронного модуля подушки

безопасности и преднатяжителей ремней

безопасности, вмонтирована в жгут проводов

салона.

При повреждении одного из проводов его

следует заменить на новый, ремонтировать

провод запрещается.

Обычные методы ремонта проводки и

разъемов, в указанной системе безопасности

неприменимы.

Замена поврежденного участка проводки произво-

дится путем обрезания поврежденного провода с

обоих концов и установки нового провода,

прокладываемого по жгуту проводов салона.

ЗАМЕНА ПРОВОДОВ ПОДУШКИ

БЕЗОПАСНОСТИ И ПРЕДНАТЯЖИТЕЛЙ

РЕМНЕЙ БЕЗОПАСНОСТИ (жгут проводов

салона)

Снимите предохранитель приборного щитка,

подождите 5 минут, чтобы разрядился резервный

конденсатор и сдвиньте переднее сиденье до

упора вперед, после чего удалив два винта,

снимите пластиковую крышку.

Отсоедините четыре разъема на блоке

электроники.

ПРОВОДКА МОДУЛЯ ПОДУШКИ

БЕЗОПАСНОСТИ (салон)

Выполните следующие операции:
– Снимите декоративную накладку в нижней

части дверного проема, со стороны пассажира

– Снимите вещевой ящик.
– Снимите панель управления климатической

установкой.
– Снимите рулевое колесо, установив передние

колеса прямолинейно.

– Снимите декоративный кожух, расположенный

под рулевым колесом.

– Удалив 6 винтов, снимите кожух рулевой

колонки.

Перережьте оба конца заменяемого провода (с

оранжевыми разъемами) и проложите новый

провод по той же трассе, прикрепив его к жгуту

проводов салона

ВНИМАНИЕ: Перед подсоединением проводки

модуля подушки безопасности к компьютеру,

ее следует проверить с помощью устройства
XR BAG (Ele. 1288).

ЭЛЕКТРОПРОВОДКА

Подушка безопасности и преднатяжители ремней безопасности

88-63

88

ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ

При отсоединенном разъеме (белом)
электронного блока подушки безопасности, при
включении зажигания контрольная лампа подушки
безопасности должна гореть постоянным светом в
течение нескольких секунд, а затем начать
мигать.

Выключите зажигание.

Подключите к прибору XR BAG (Ele. 1288-01)
вместо воспламенителя его имитатор.

Включите зажигание. Контрольная лампа подушки
безопасности должна на несколько секунд
загореться, а затем погаснуть (и остаться
выключенной).

Подождите 1 минуту.

Если никаких неисправностей не обнаружено,
установите электронный блок подушки
безопасности на автомобиль. В противном случае
следует обратиться к разделу В54 «Поиск
неисправностей».

ПРОВОДКА ПРЕДНАТЯЖИТЕЛЯ РЕМНЯ
БЕЗОПАСНОСТИ ПАССАЖИРА (салон)

Перережьте оба конца заменяемого провода (с
фиолетовыми разъемами) и проложите новый
провод по той же трассе, прикрепив его к жгуту
проводов салона.

ВНИМАНИЕ: Перед подсоединением проводки
к электронному блоку ее следует проверить с
помощью прибора XR BAG (Ele. 1288).

ПРОВОДКА ПРЕДНАТЯЖИТЕЛЯ РЕМНЯ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ (салон)

Выполните следующие операции:
– Снимите декоративную накладку в нижней

части дверного проема со стороны пассажира.

– Снимите вещевой ящик.
– Снимите панель управления отопителем.
– Снимите облицовку приборного щитка.
– Снимите приборный щиток.
– Снимите декоративную накладку в нижней

части дверного проема со стороны водителя.

Перережьте оба конца заменяемого провода (с
фиолетовыми разъемами) и проложите новый
провод по той же трассе, прикрепив его к жгуту
проводов салона.

ВНИМАНИЕ: Перед подсоединением проводки
к электронному блоку ее следует проверить с
помощью устройства XR BAG (Ele. 1288).

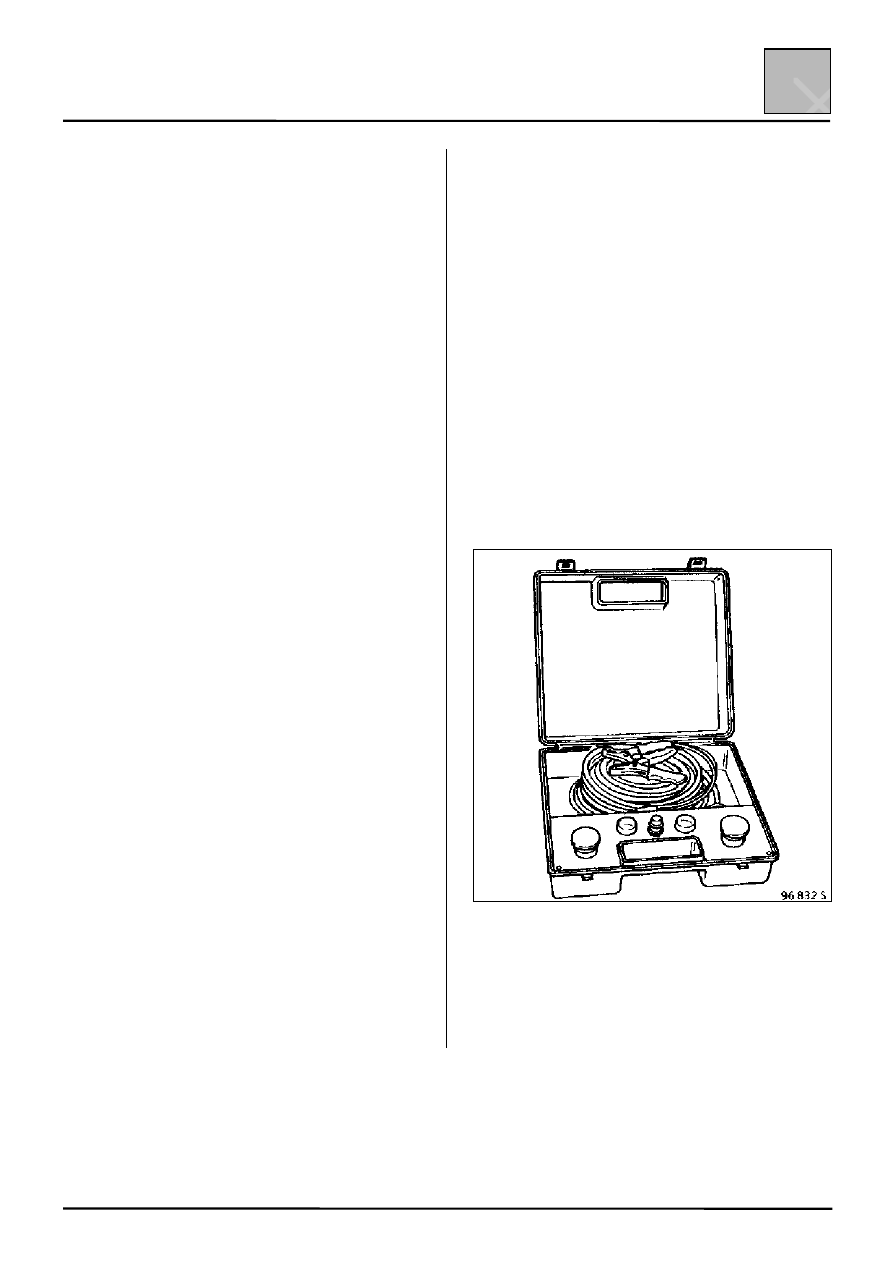

УТИЛИЗАЦИЯ

Перед утилизацией автомобиля или его деталей
во избежание самопроизвольного срабатывания
пиротехнических газогенераторов подушки
безопасности и преднатяжителей ремней
безопасности их необходимо сдетонировать.

Указанная операция ДОЛЖНА выполняться с
помощью устройства Ele. 1287, специально
предназначенного для этой цели.

Порядок выполнения указанной операции
изложен в руководстве по эксплуатации модуля
подушки безопасности Safrane В54.
