МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

Наружная ручка двери

51-4

51

Извлеките ручку, как показано выше.

При установке ручки обратите внимание на то,
чтобы дверной язычок (В) точно расположился
относительно двух пластинок (С) ручки.

ВАЖНОЕ ЗАМЕЧАНИЕ
Для обеспечения надежного уплотнения
необходимо после каждого снятия менять
виниловый формованный уплотнитель и
валик мастики.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

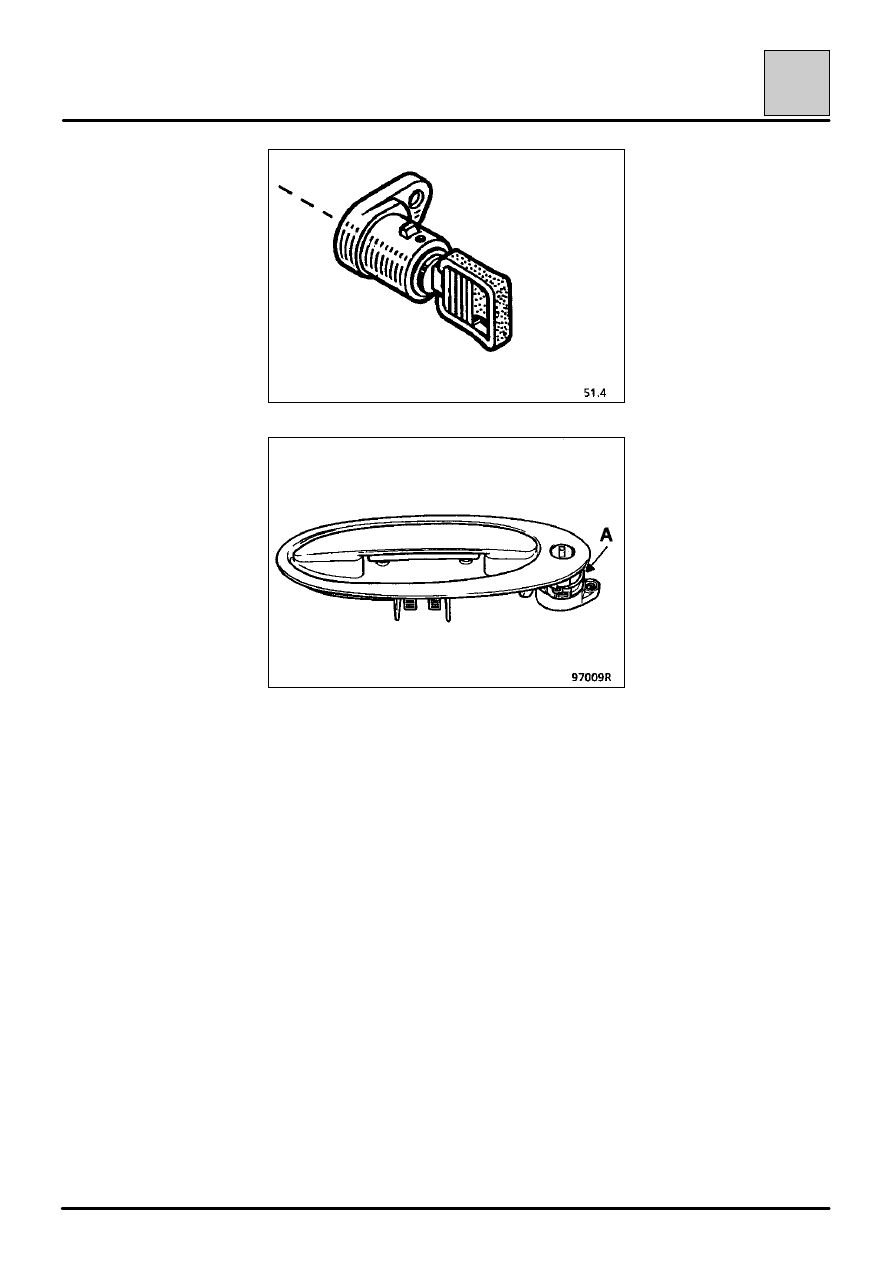

Цилиндр замка передней двери

51-5

51

Снимите ручку.

Освободите цилиндр замка, сняв металлическое
стопорное кольцо (А).

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

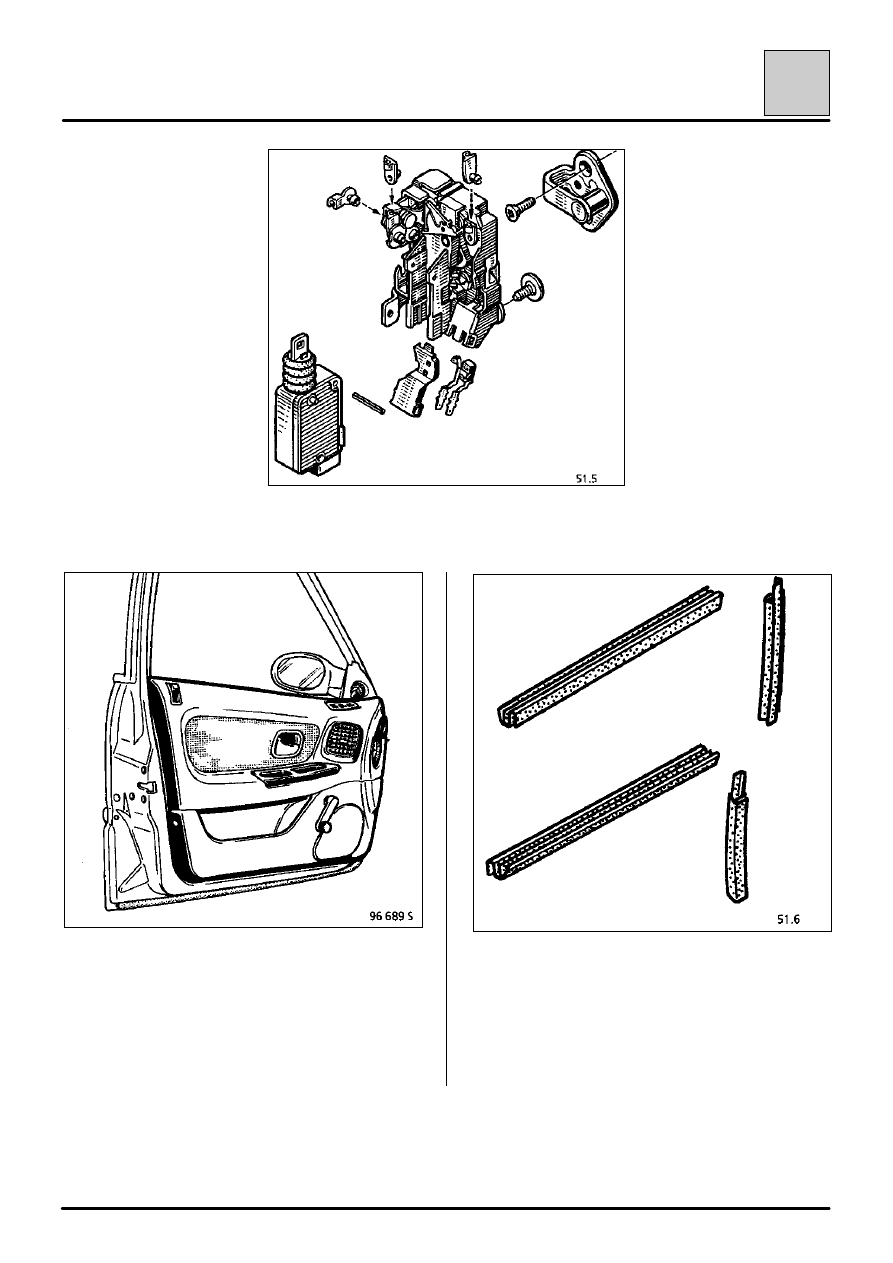

Замок передней двери

51-6

51

СНЯТИЕ

Снимите обивку двери (см. главу 7).

Снимите внутренний подоконный уплотнитель
стекла.

Поднимите стекло в верхнее положение и
отсоедините от кулисы.

Снимите стекло (см. главу 54).

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ

ЭЛЕМЕНТОВ КУЗОВА

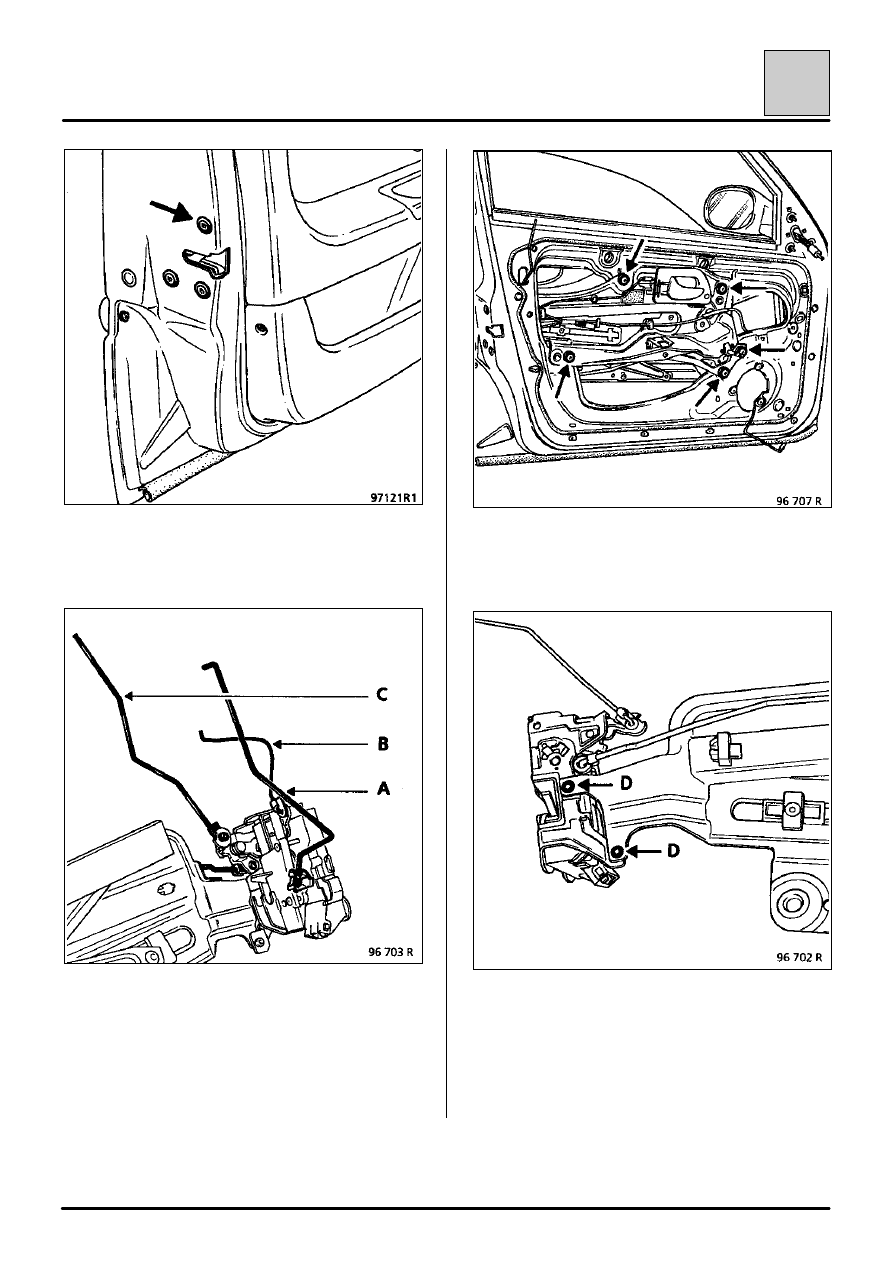

Замок передней двери

51-7

51

Снимите наружные винты крепления замка (3
винта).

Отсоедините следующие тяги:
– тягу (А) наружного привода замка,
– тягу (В) цилиндра замка,
– тягу (С) блокировки замка.

Отсоедините жгут электрических проводов с
учетом комплектации автомобиля.

Снимите винты крепления несущей панели
дверных механизмов и извлеките его.

Остоедините замок от панели, удалив две
заклепки (D).

(При установке замка следует использовать
заклепки того же типа).
