ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Желоб боковой панели – панель

крепления заднего фонаря

44-33

ВВОДНАЯ ЧАСТЬ

Замена данной детали может выполняться двумя
способами:

1 – Полная замена в дополнение к замене

боковой панели боковины с внутренней
панелью.

2 – Частичная замена в дополнение к замене

панели задка и крайней задней поперечины

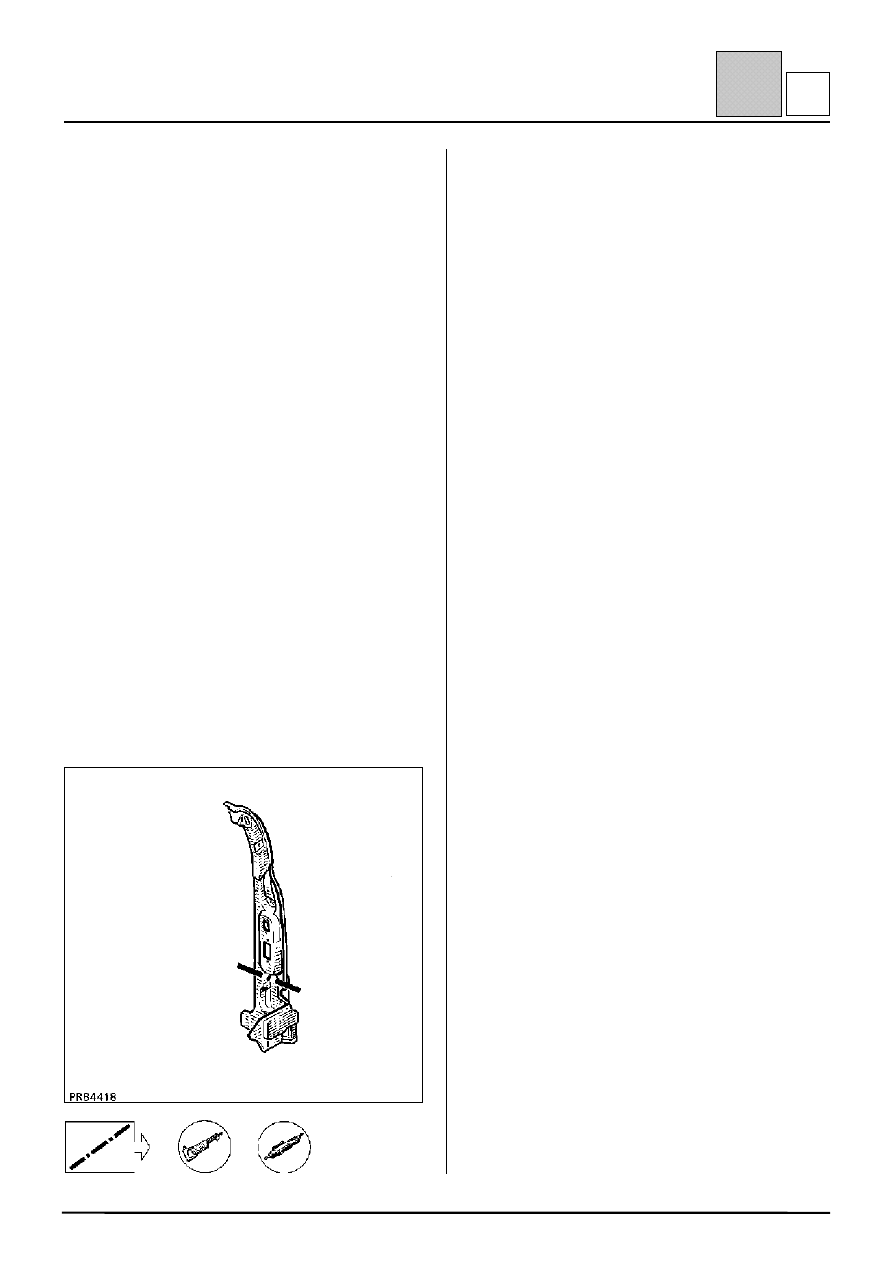

(линия отреза показана на приведенном
рисунке).

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– удлинителем боковой панели;
– панелью крепления заднего фонаря с

приваренными шпильками и гайками
крепления;

– противоударной пластиной;
– усилителем крепления газонаполненного упора

двери задка;

– приваренными гайками крепления;
– усилителем крепления верхней петли двери.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

верхний желоб панели;
внутренняя панель боковины;
задний пол;
крайняя задняя поперечина кузова;
внутренний продольный профиль края крыши;
панель крыши.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

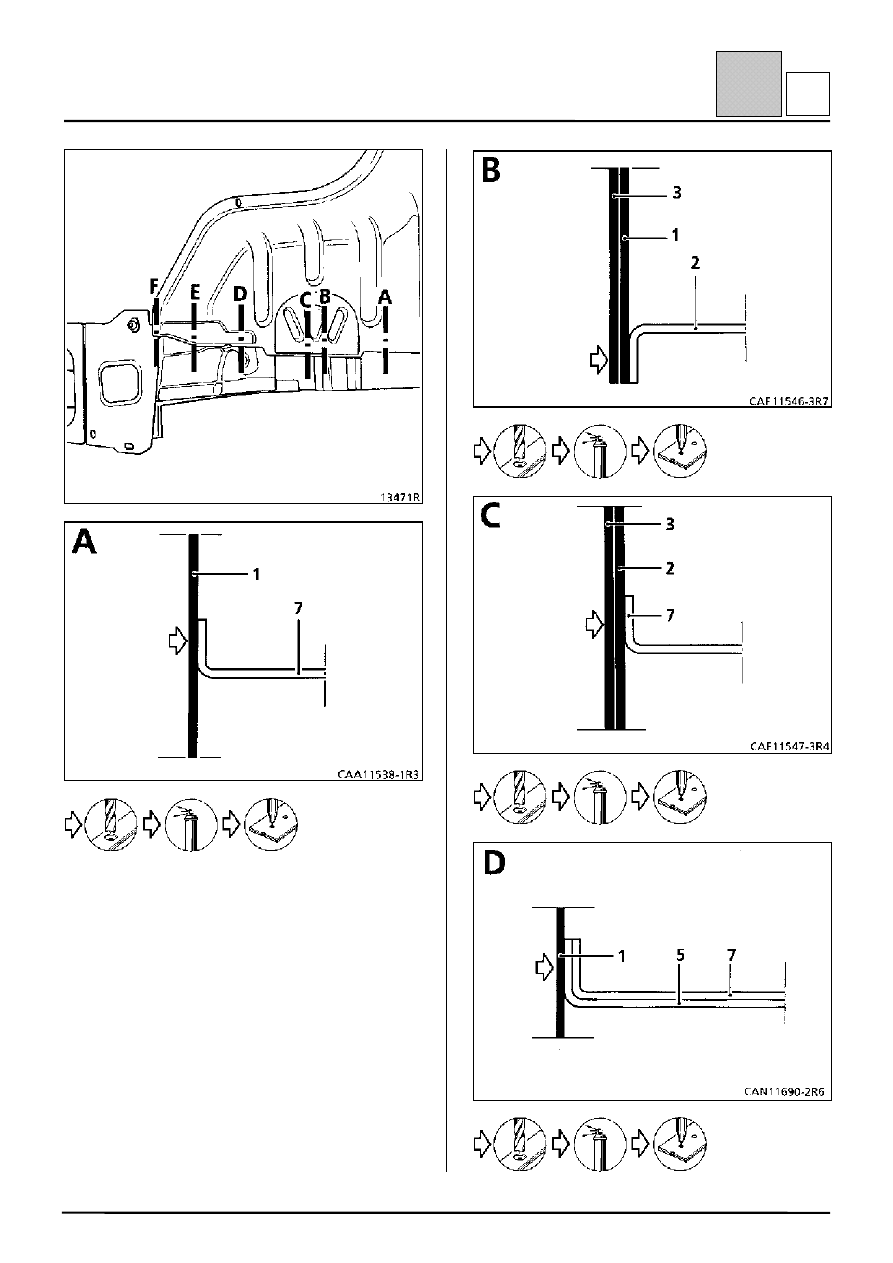

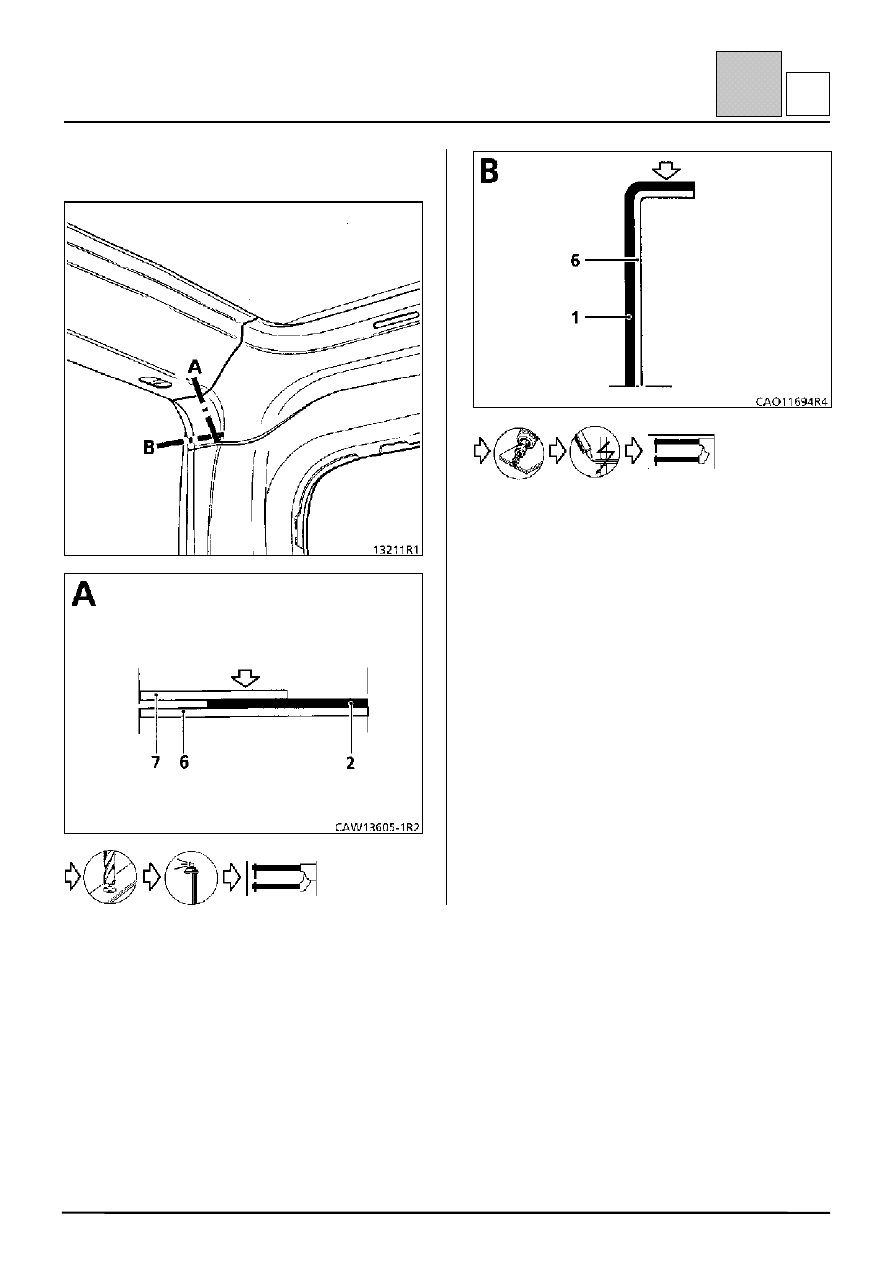

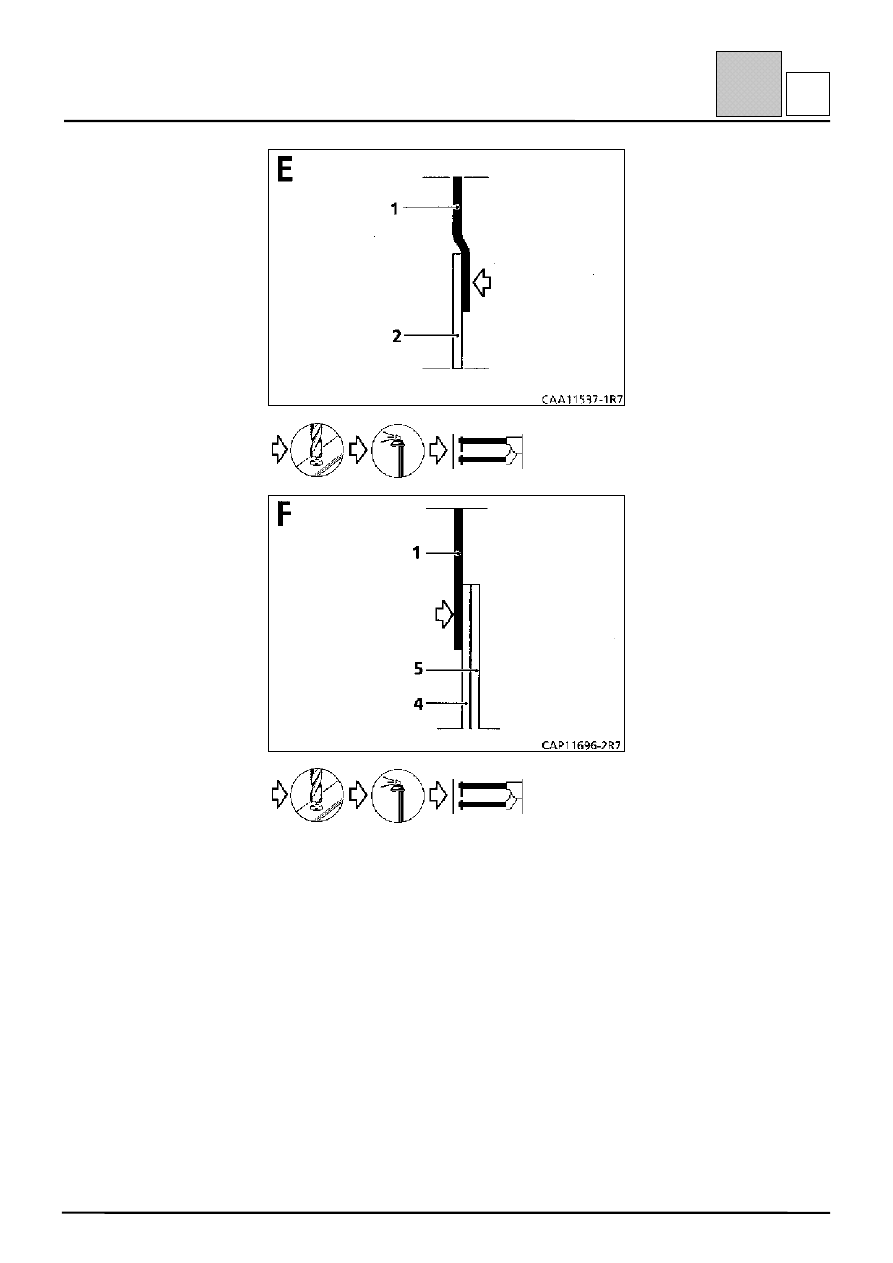

1 Желоб боковой панели — панели

крепления заднего фонаря

1,5

2 Верхний желоб панели

1,2

3 Внутренняя панель боковины

0,7

4 Задний пол

0,8

5 Крайняя задняя поперечина кузова

1,2

6 Внутренний продольный профиль края

крыши

0,7

7 Панель крыши

0,7

8 Колесная арка

1,0

9 Панель боковины

1,0

10 Удлинитель панели заднего крыла

1,0

или
