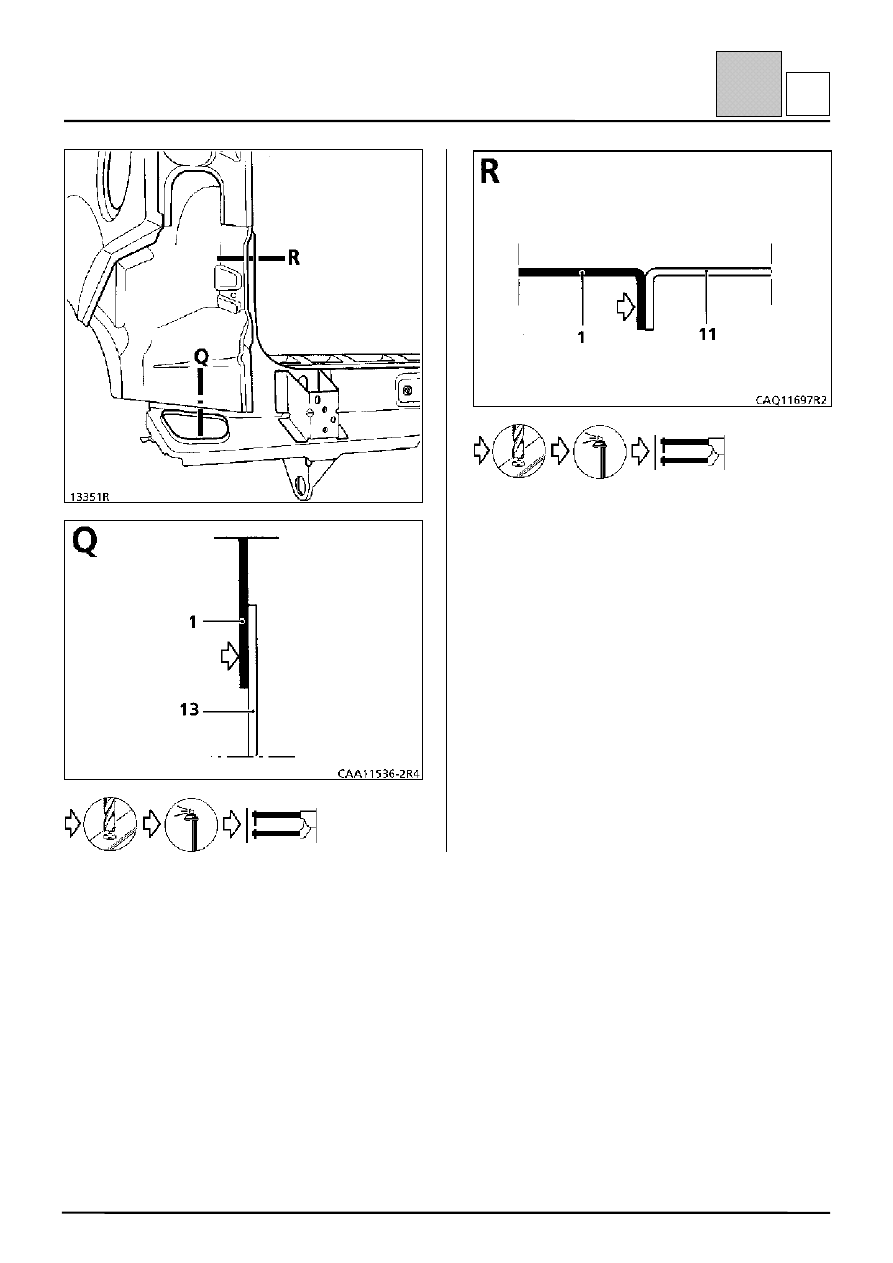

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Внутренняя панель боковины кузова

44-23

44

C

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Внутренняя панель боковины кузова

44-24

44

C

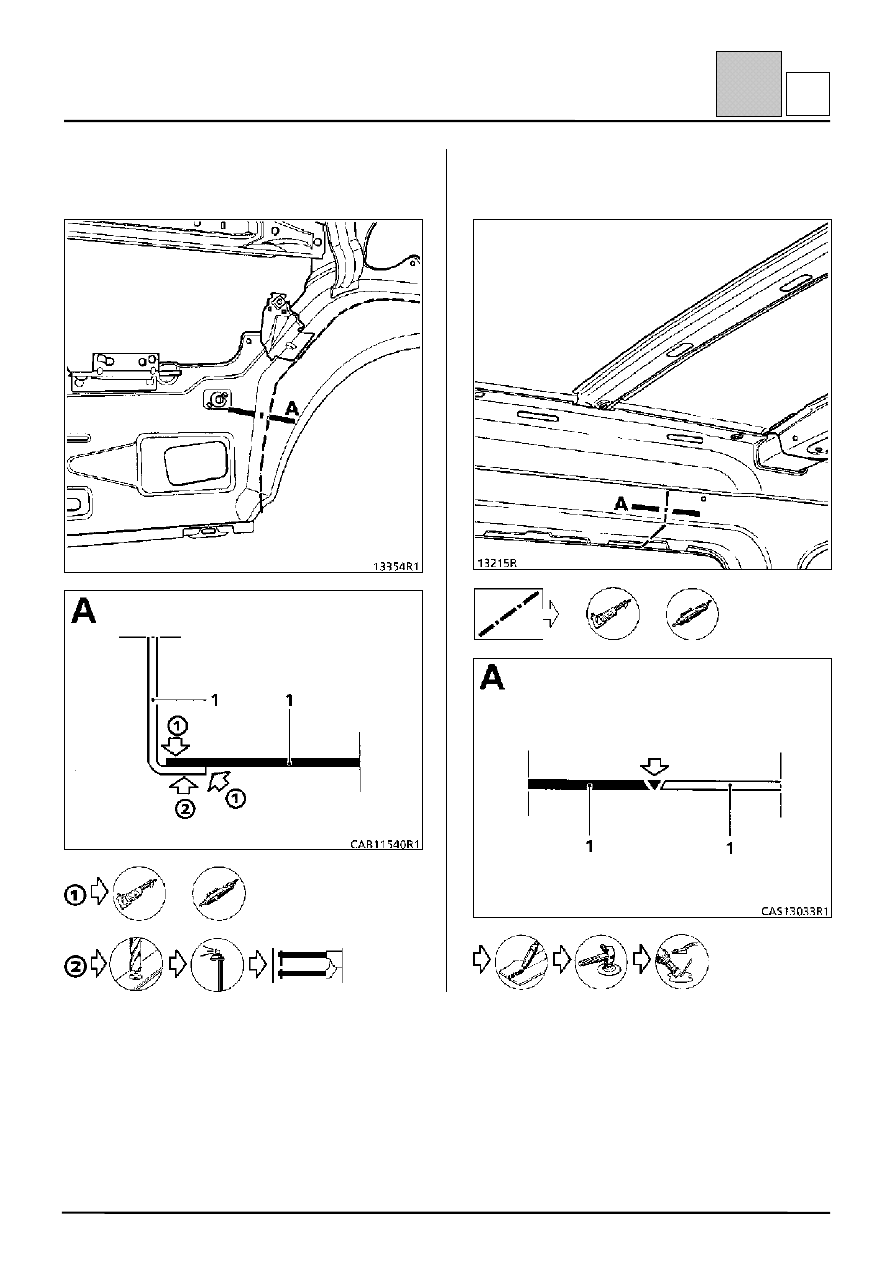

2 – ЧАСТИЧНАЯ ЗАМЕНА С ОТРЕЗАНИЕМ ПО
ЛИНИИ А-А

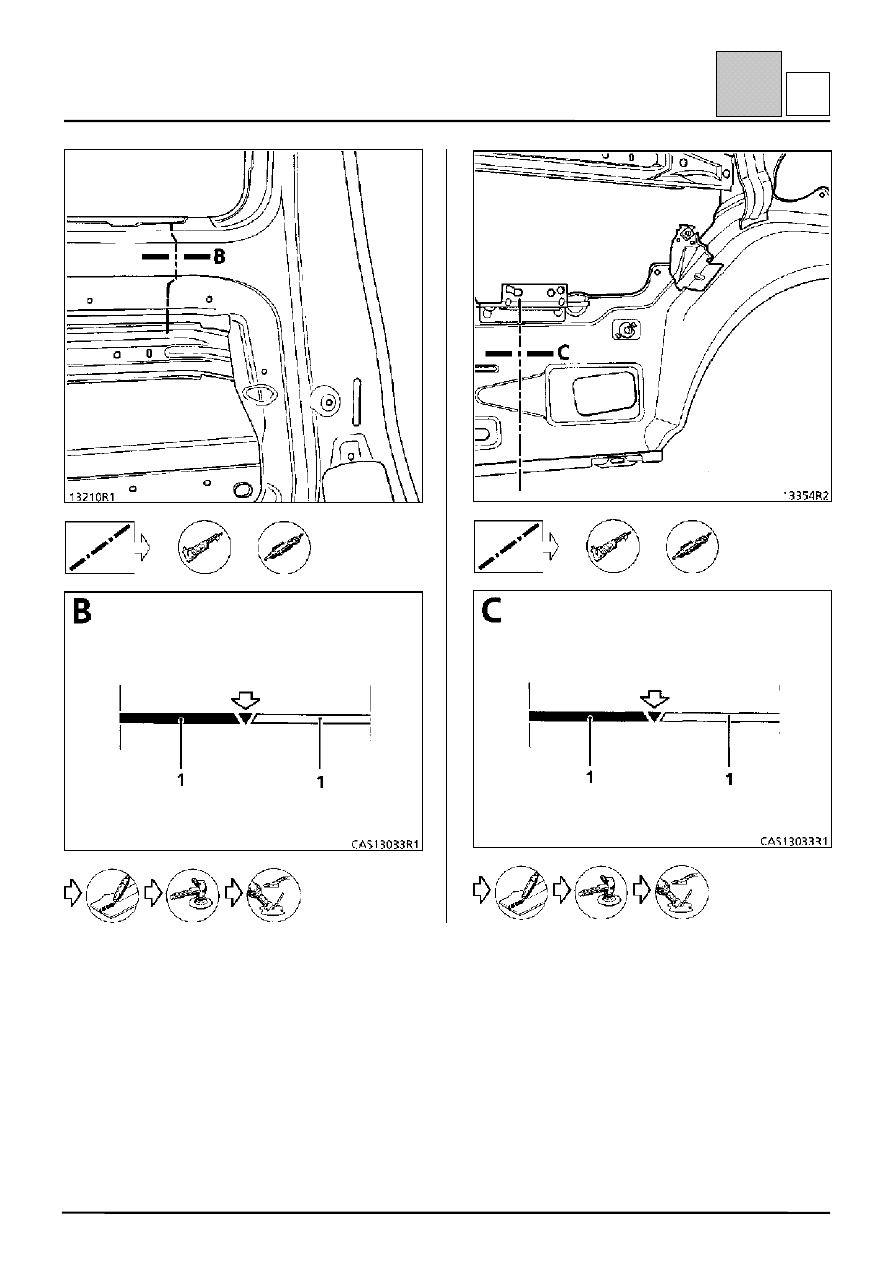

2 – ЧАСТИЧНАЯ ЗАМЕНА С ОТРЕЗАНИЕМ ПО
ЛИНИИ В-В

или

или

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Внутренняя панель боковины кузова

44-25

44

C

или

или

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Внутренний продольный профиль края крыши

44-26

44

D

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены крыла с
внутренней панелью при повреждениях от
бокового удара с опрокидыванием автомобиля.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

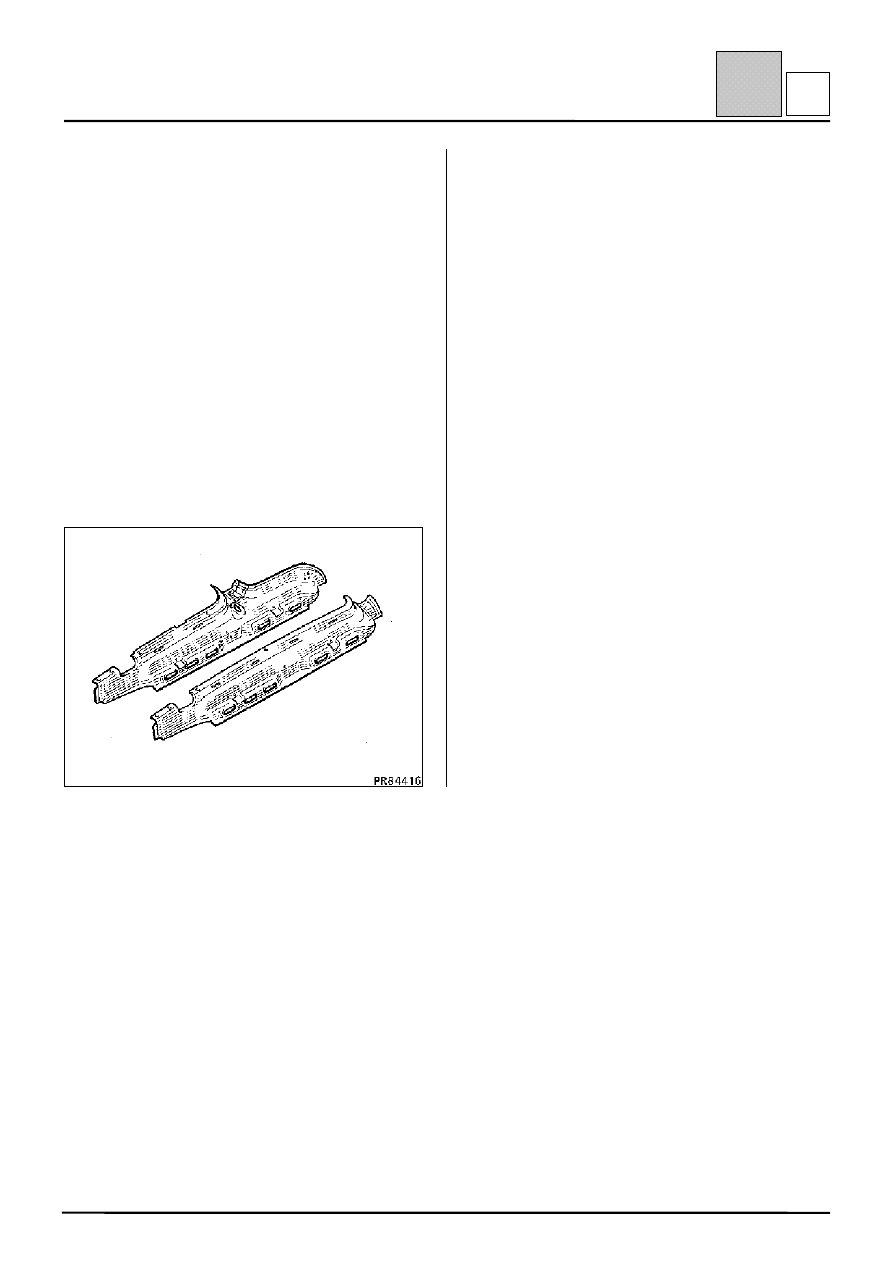

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с приваренными гайками
крепления.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

внутренняя панель стойки рамы ветрового стекла;
верхний усилитель центральной стойки кузова;
верхний желоб панели крыла.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Внутренний продольный профиль края

крыши

0,7

2 Внутренняя панель стойки рамы

ветрового стекла

1,0

3 Верхний желоб панели крыла

1,2

4 Задняя поперечина крыши

0,8

5 Усилитель задней поперечины крыши

1,2

6 Верхний усилитель центральной стойки

кузова или стойки двери

1,2

7 Верхний усилитель желоба панели

боковины

1,2

8 Желоб раскрывающейся секции крыши

0,7
