ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Внутренняя панель боковины кузова

44-17

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены панели крыла или
панели боковины кузова при повреждениях от
задне-бокового удара.

При этом требуется также замена усилителя
центральной стойки кузова, стойки двери что
следует заказывать отдельно.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

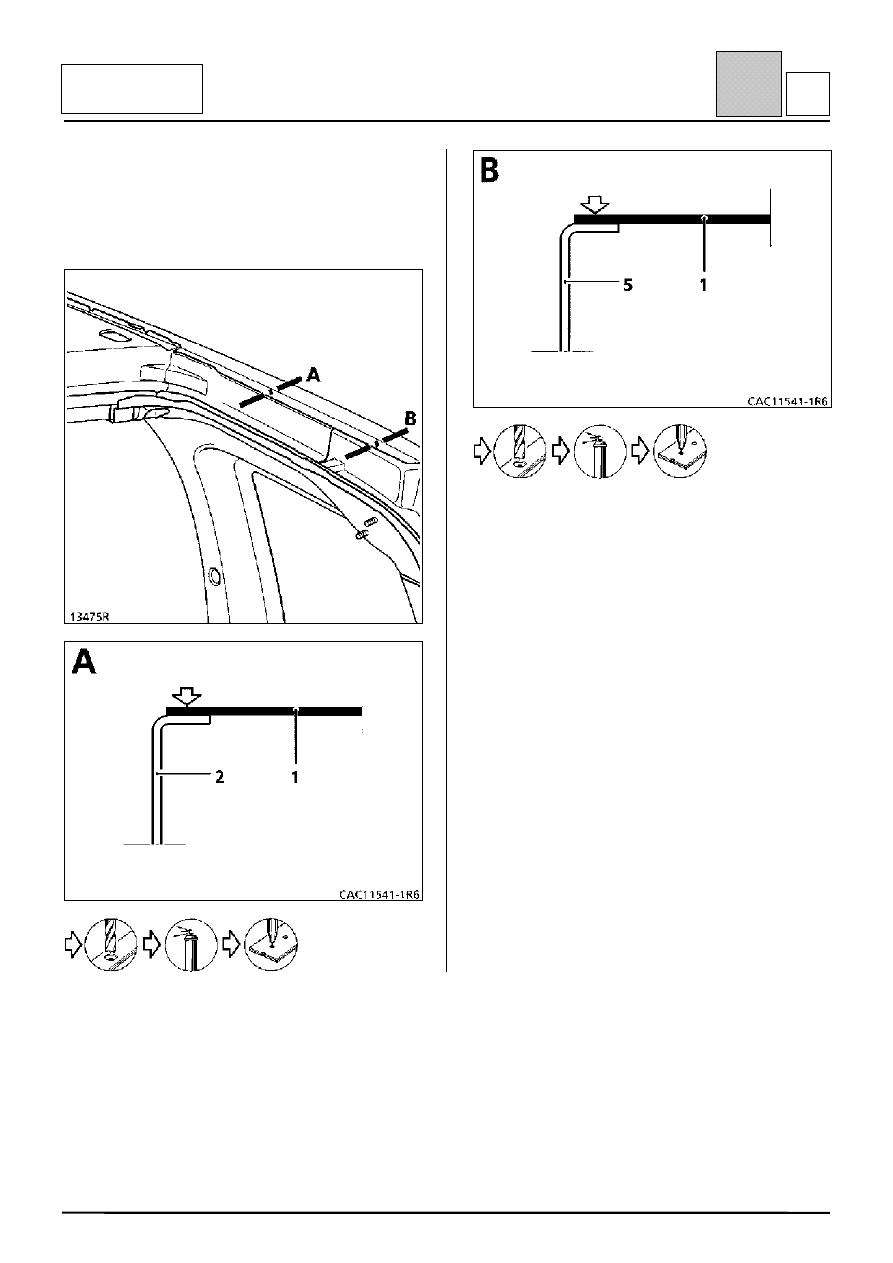

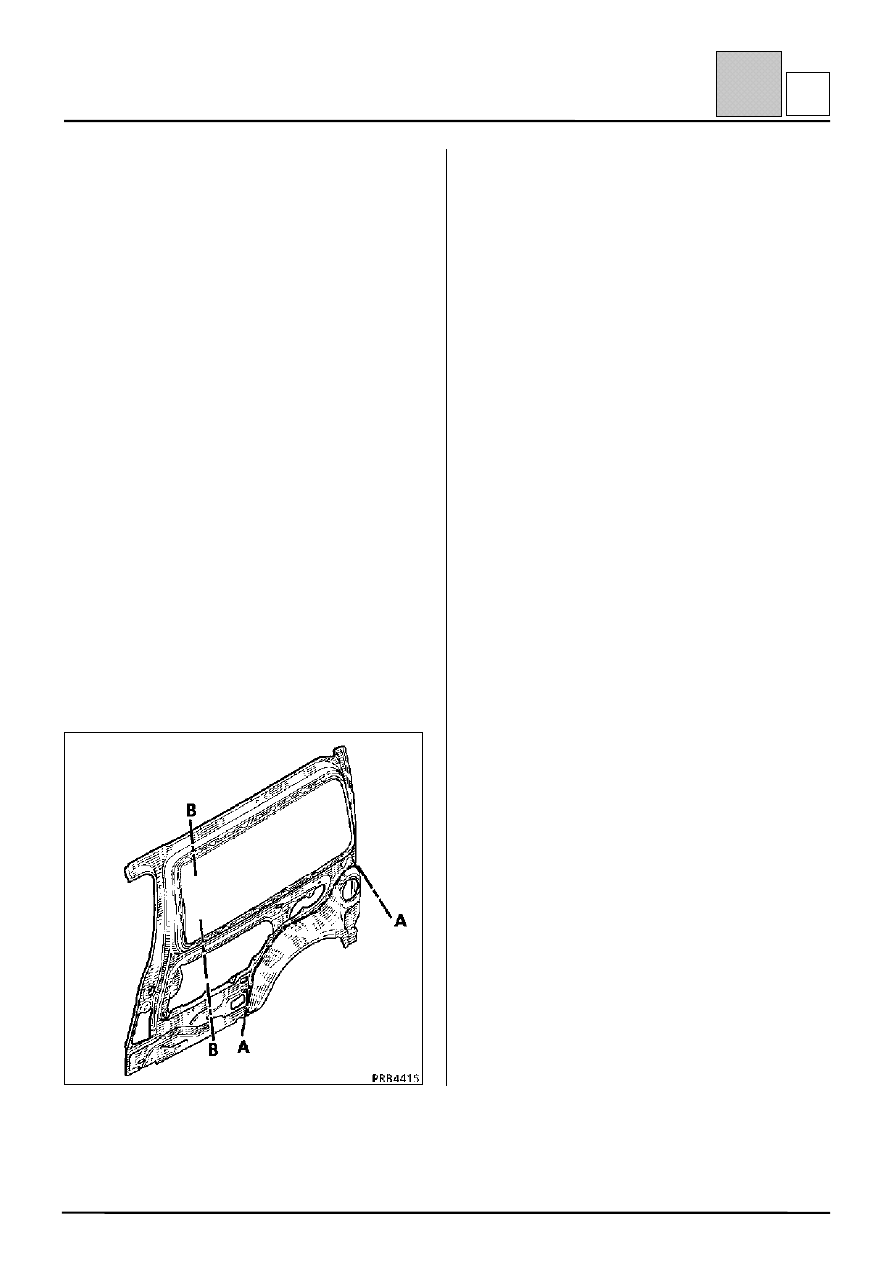

Замена может производиться тремя способами
(см. приведенный рисунок):

1 – полная замена;
2 – частичная замена с отрезанием по линии А-А;
3 – частичная замена с отрезанием по линии В-В

остекленной панели.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с приваренными гайками
крепления.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

верхний усилитель стойки двери или центральной
стойки кузова;
внутренний продольный профиль края крыши;
желоб панели боковины — панели крепления
заднего фонаря;
накладка порога;
задняя часть накладки порога;
задняя колесная арка;
крайняя задняя поперечина кузова.

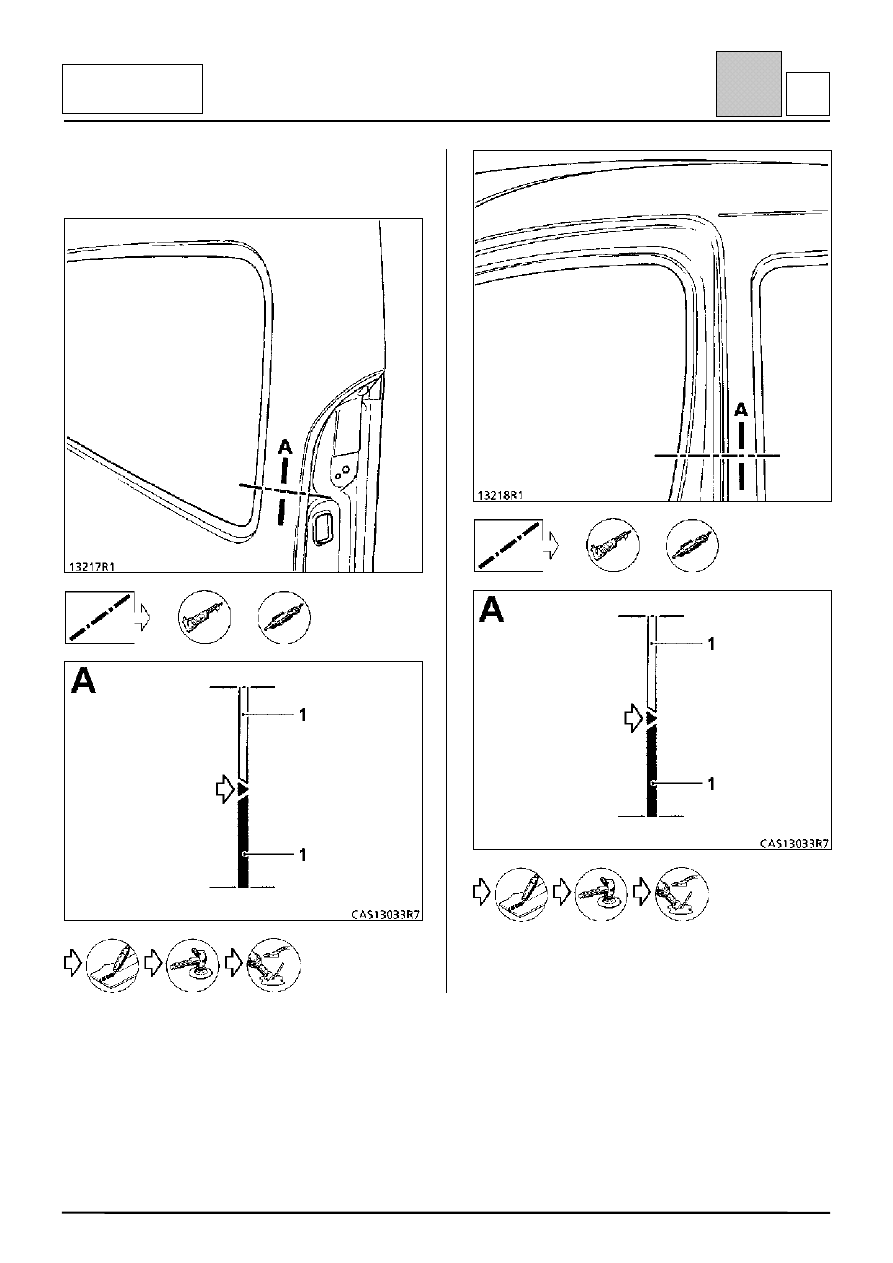

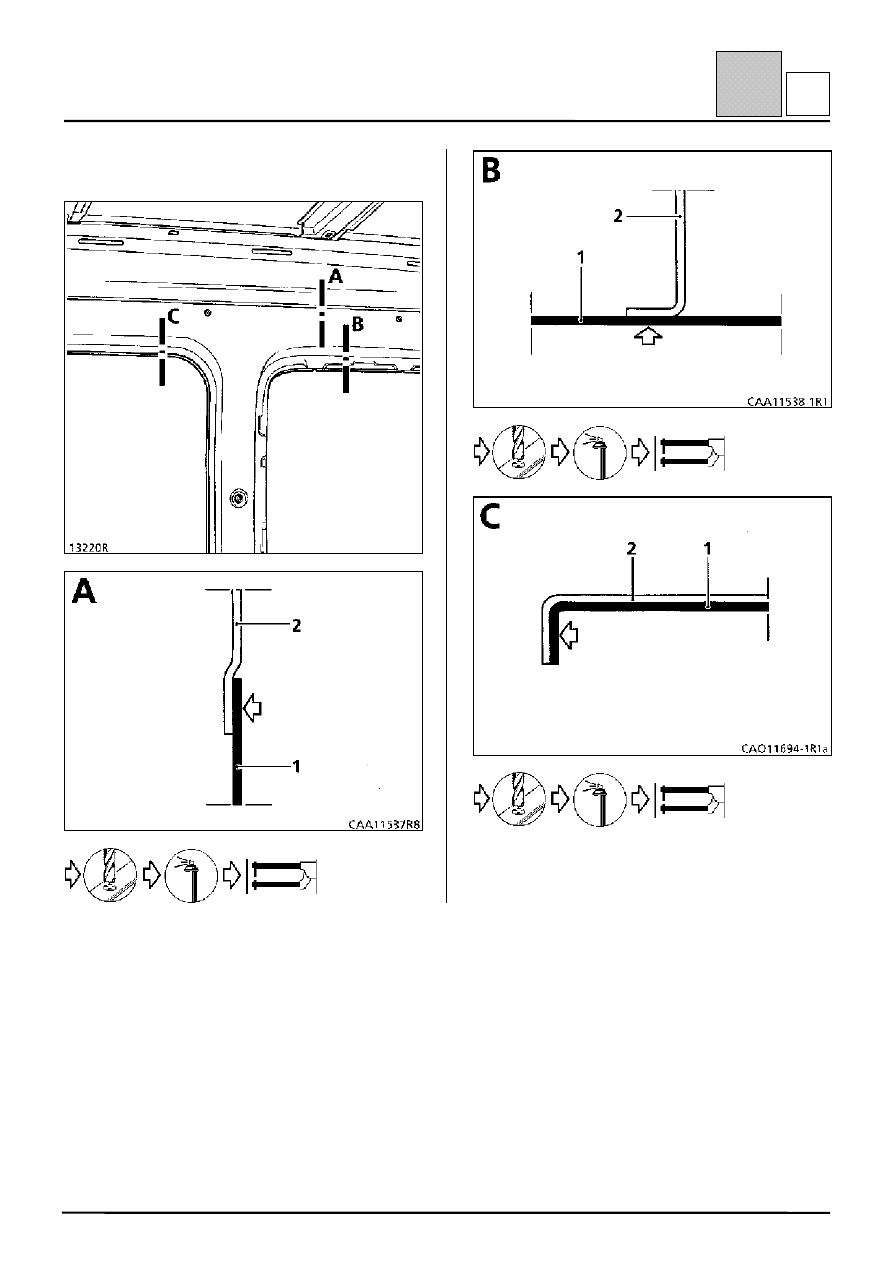

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задняя секция внутренней панели

боковины

0,7

2 Внутренний продольный профиль края

крыши

0,7

3 Желоб панели боковины — панель

крепления заднего фонаря

1,2

4 Удлинитель панели заднего крыла

1,0

5 Верхний усилитель желоба панели

боковины

1,2

6 Накладка порога

1,5

7 Задняя часть накладки порога

1,5

8 Верхний усилитель стойки двери

1,2

9 Нижний усилитель стойки двери

1,2

10 Усилитель крепления катушки ремня

безопасности

1,5

11 Внутренняя колесная арка

1,0

12 Усилитель крепления сиденья

1,5

13 Крайняя задняя поперечина кузова

1,2
