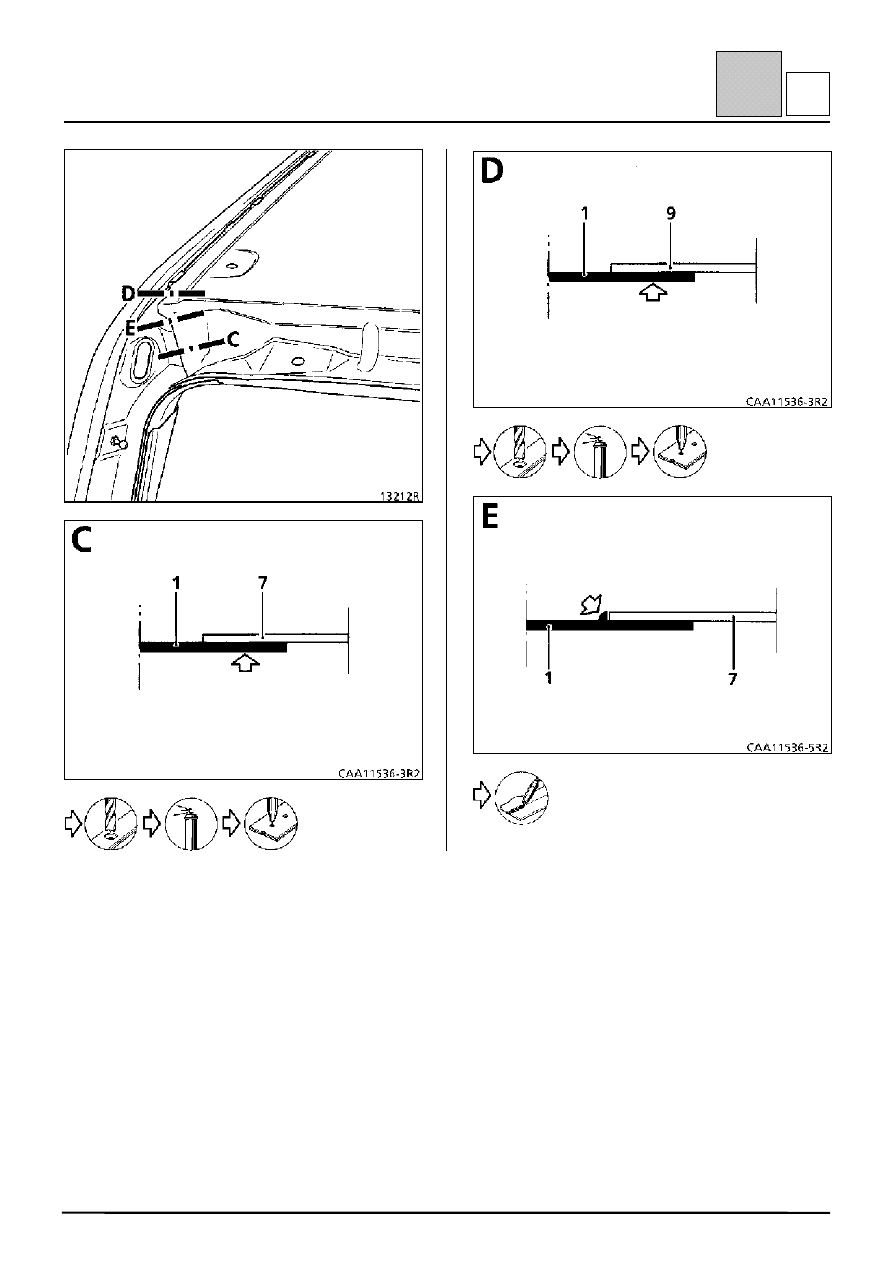

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Желоб боковой панели – панель

крепления заднего фонаря

44-35

44

F

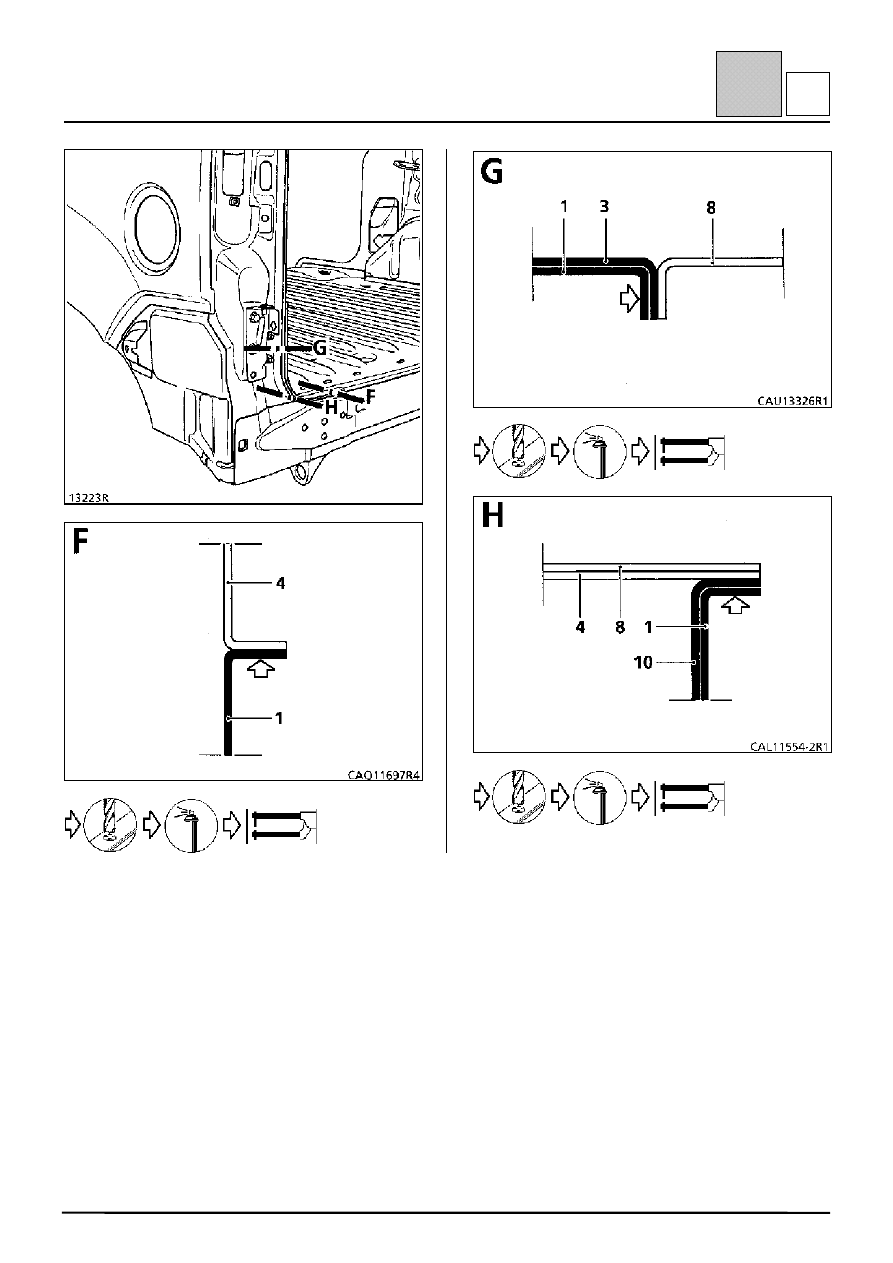

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Желоб боковой панели – панель

крепления заднего фонаря

44-36

44

F

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Желоб боковой панели – панель

крепления заднего фонаря

44-37

44

F

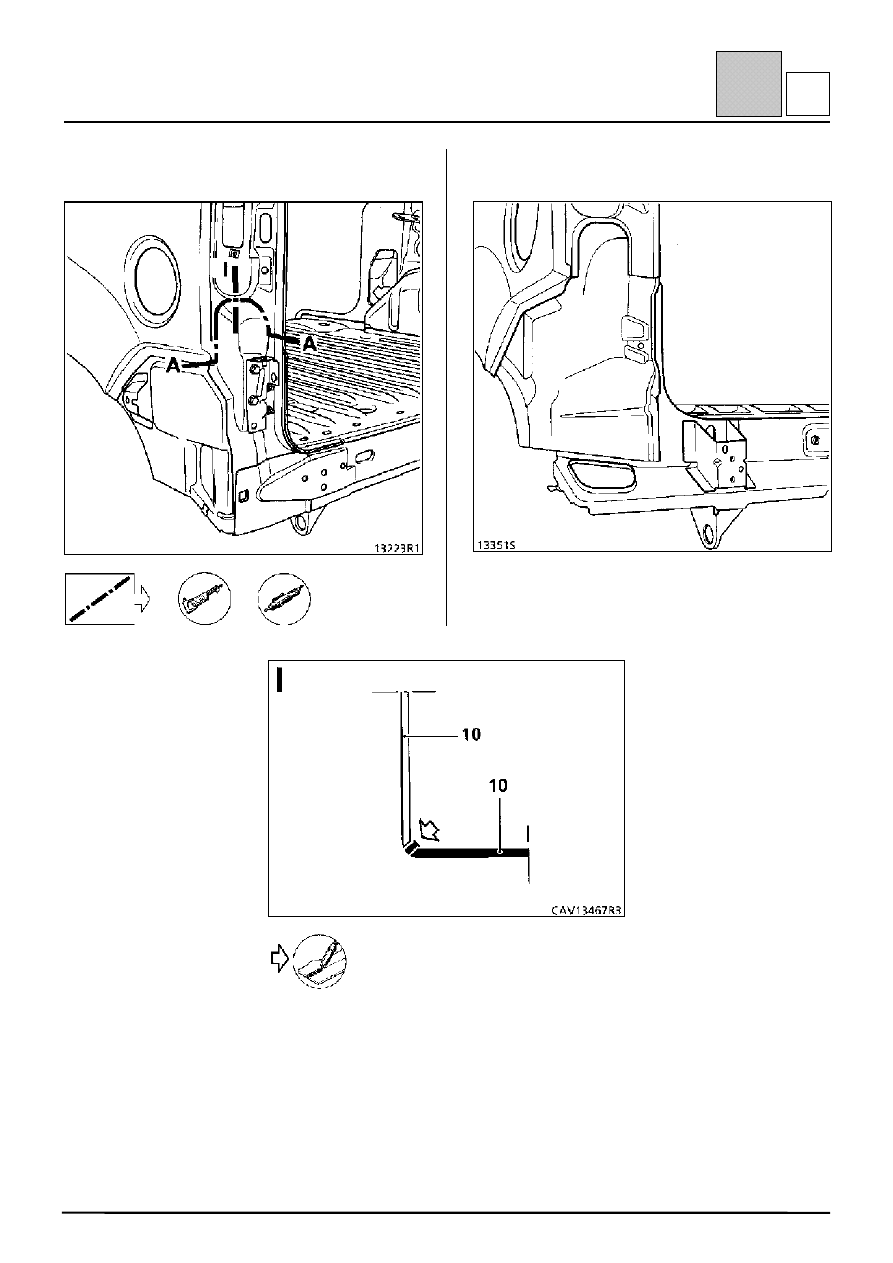

2 – ЧАСТИЧНАЯ ЗАМЕНА

Вид после отреза.

или

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ЗАДНЕЙ ЧАСТИ КУЗОВА

Удлинитель панели заднего крыла

44-38

44

G

ВВОДНАЯ ЧАСТЬ

Данная деталь заменяется частично для
устранения повреждений от задне-бокового удара
в дополнение к замене панели заднего крыла (см.
рисунок и символы операций).

При этом необходимо также заменить боковой
кронштейн крепления бампера, который
заказывается отдельно.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по выполнению соединений остальных
деталей приводятся в соответствующем
подразделе.

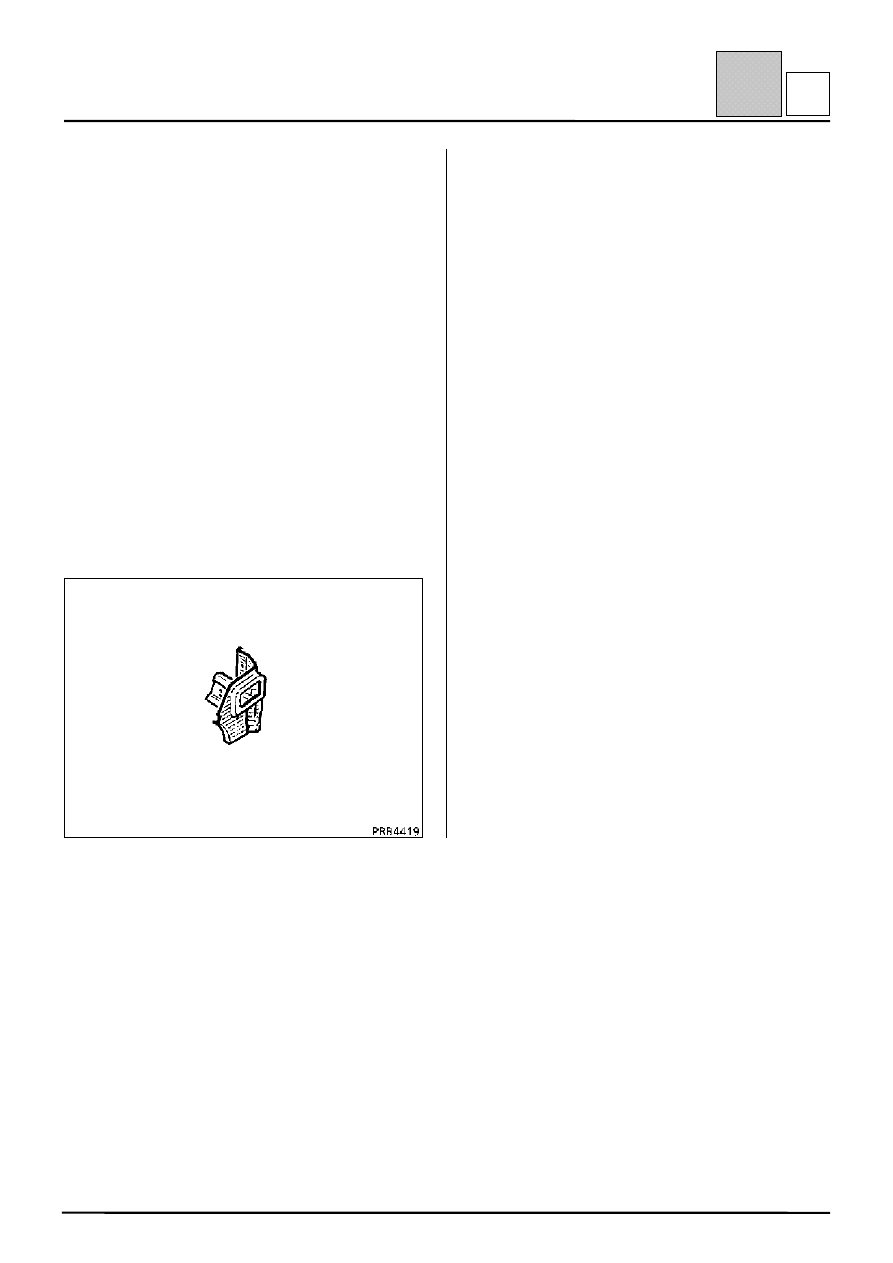

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

внутренняя панель заднего крыла;
желоб панели боковины — панель крепления
заднего фонаря;
кронштейн крепления бампера.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Удлинитель панели заднего крыла

1,0

2 Внутренняя панель крыла

0,7

3 Звукопоглощающая вставка

0,7

4 Кронштейн крепления бампера

1,2
