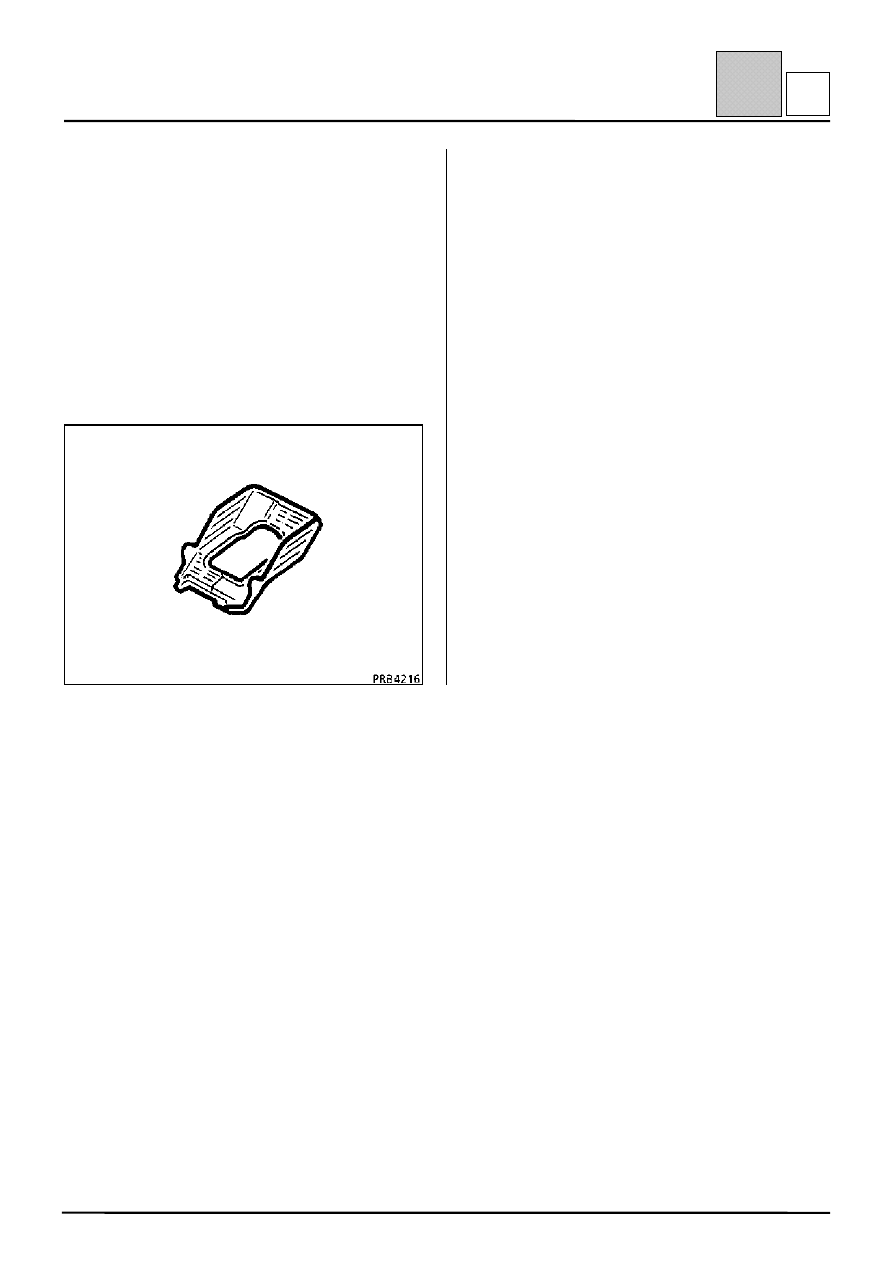

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Кронштейн рулевой колонки

42-32

42

I

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены нижней
поперечины проема ветрового стекла

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь без комплектующих.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

кронштейн рулевой колонки;
надставка кронштейна рулевой колонки.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Кронштейн рулевой колонки

2,0

2 Надставка кронштейна рулевой колонки

1,5

3 Щиток передка

1

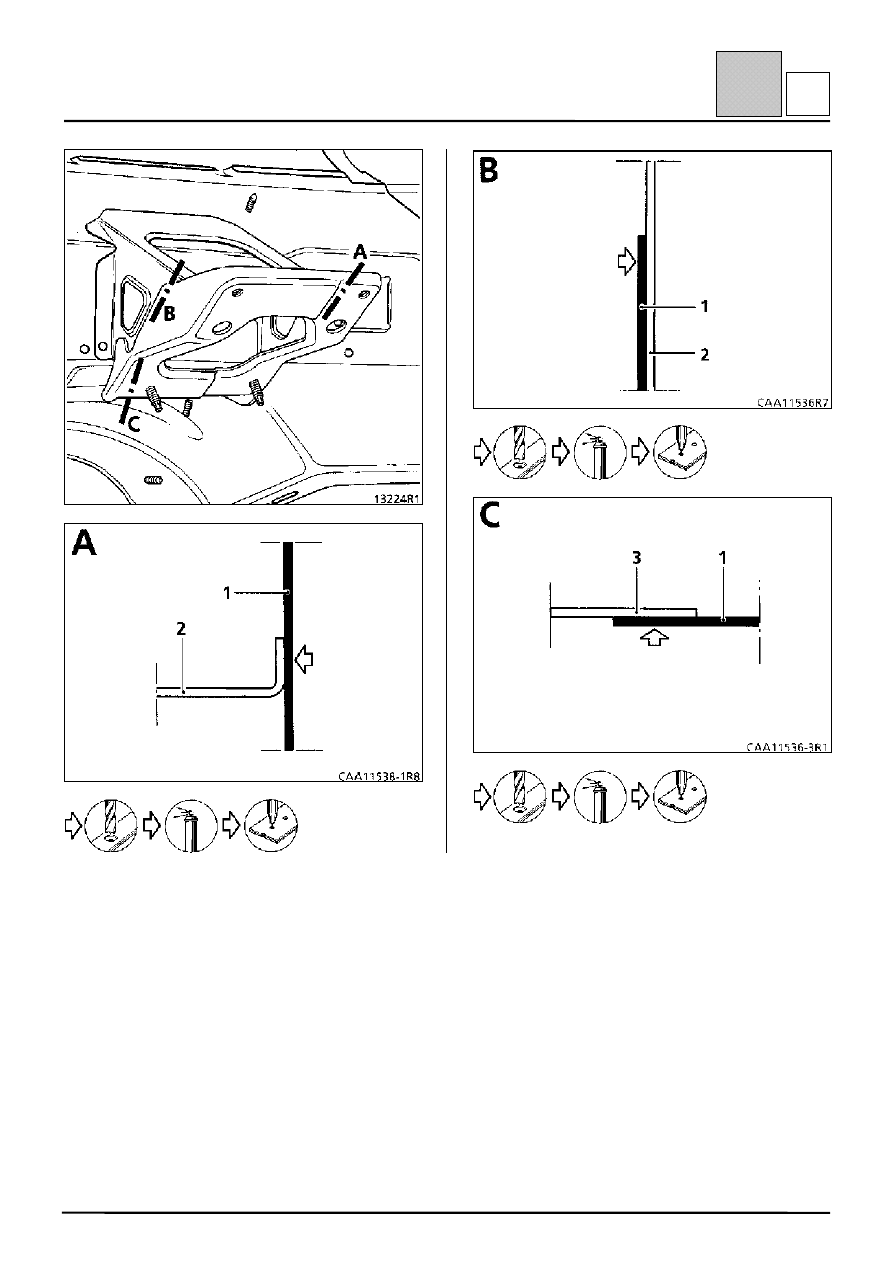

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Кронштейн рулевой колонки

42-33

42

I

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Щиток передка

42-34

42

J

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операциям замены:

1 – при повреждениях от лобового удара:

– колесной арки с передним брызговиком,
– стенки ниши воздухозабора,

2 – при повреждениях от бокового удара:

– передней стойки кузова с внутренней

панелью,

– нижней поперечины проема ветрового

стекла,

– стенки ниши воздухозабора.

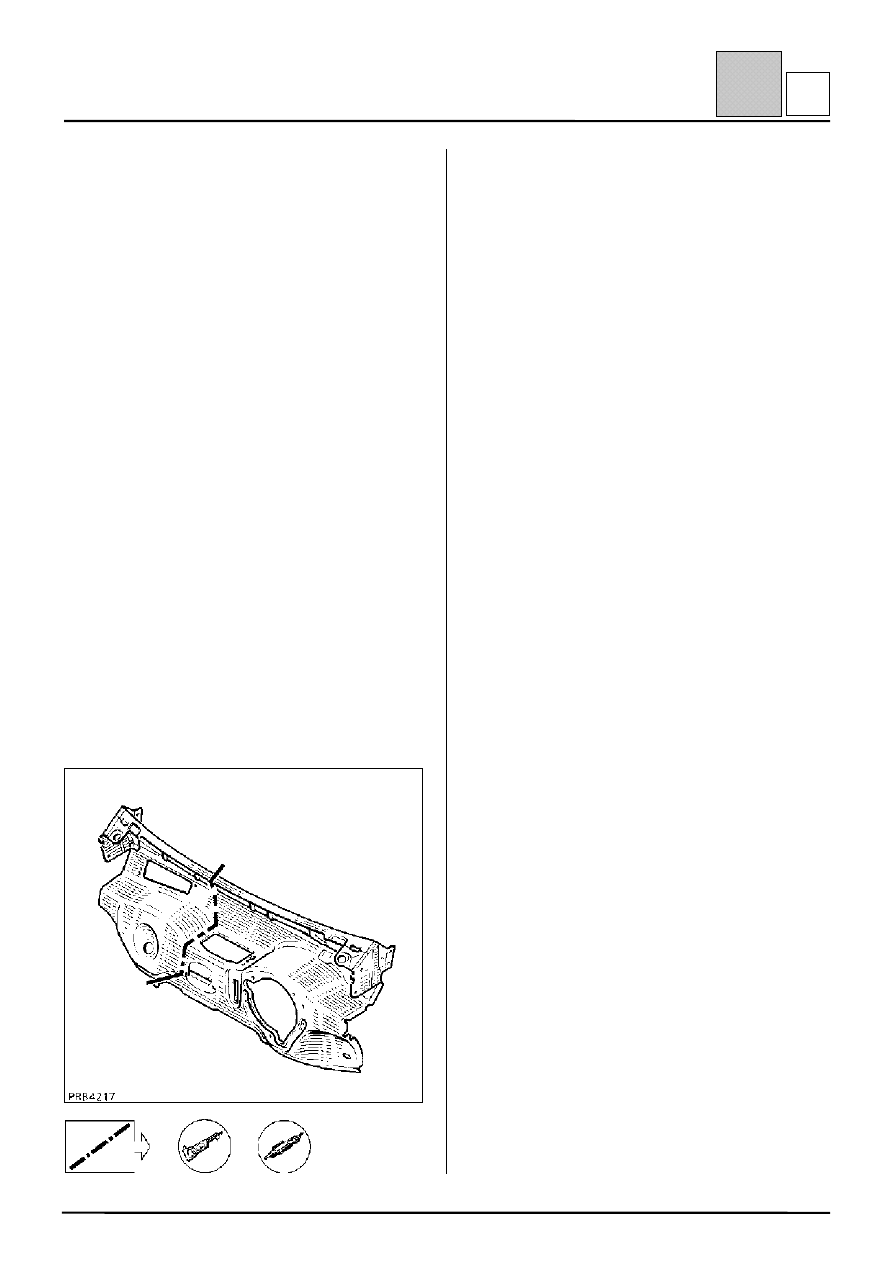

Замена может производиться частично (линия
выполняемого разреза и символы операций
показаны на приведенном рисунке).

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– кронштейном крепления стеклоочистителя;
– усилитель кронштейна крепления

стеклоочистителя.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

панель пола;
кронштейн крепления стеклоочистителя;
кронштейн крепления электродвигателя
стеклоочистителя;
стойка рамы ветрового стекла;
усилитель стойки рамы ветрового стекла;
передняя боковая поперечина.

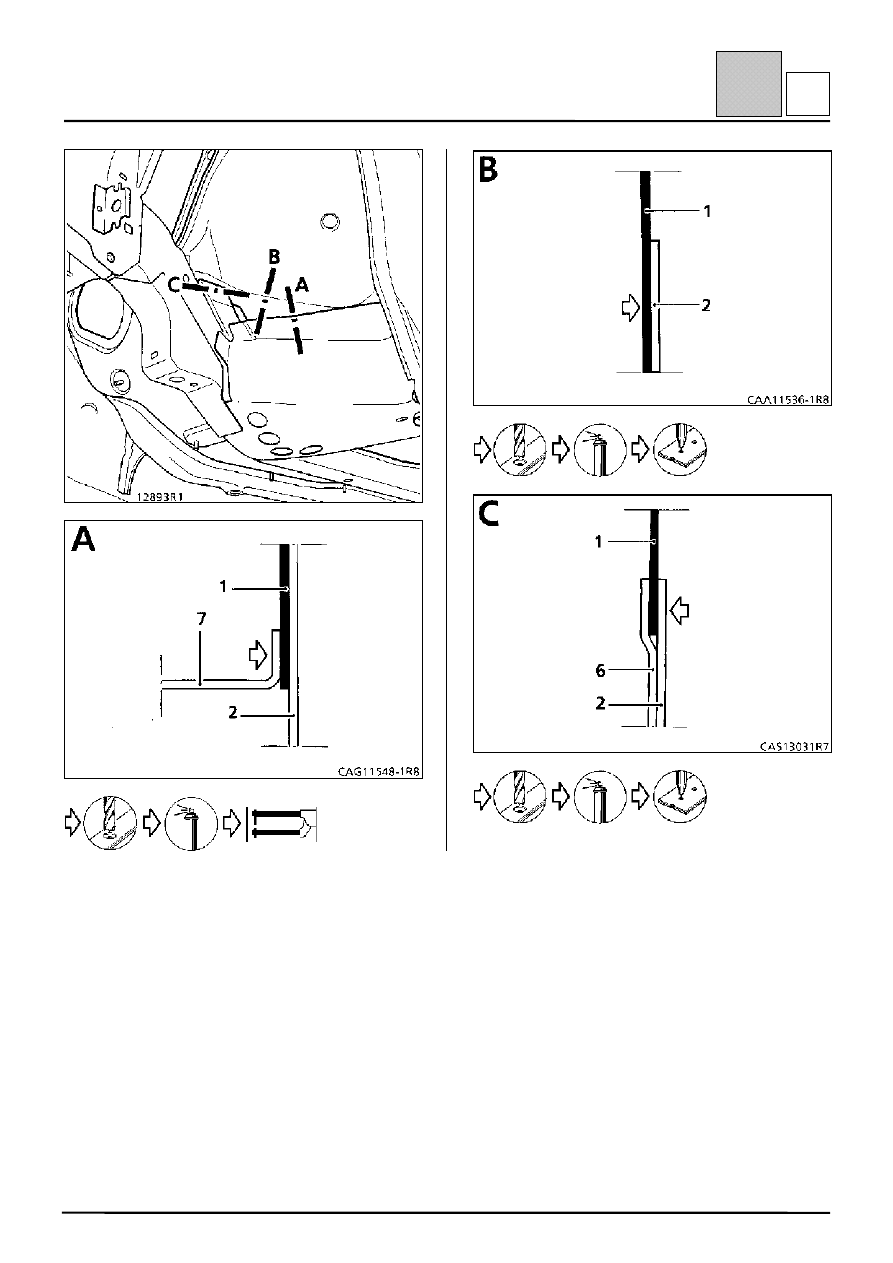

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Щиток передка

0,7

2 Панель пола

0,8

3 Кронштейн крепления электродвигателя

стеклоочистителя

1,5

4 Стойка рамы ветрового стекла

1,0

5 Усилитель стойки рамы ветрового

стекла

1,0

6 Передняя часть заднего лонжерона

2,5

7 Передняя боковая поперечина

1,0

8 Передняя стойка кузова

0,8

или
