ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА
Стенка ниши воздухозабора
42-24
42
G
ВВОДНАЯ ЧАСТЬ
Замена данной детали производится в
дополнение к операциям замены:
– колесной арки при повреждениях от лобового
удара;
– переднего брызговика при повреждениях от
бокового удара.

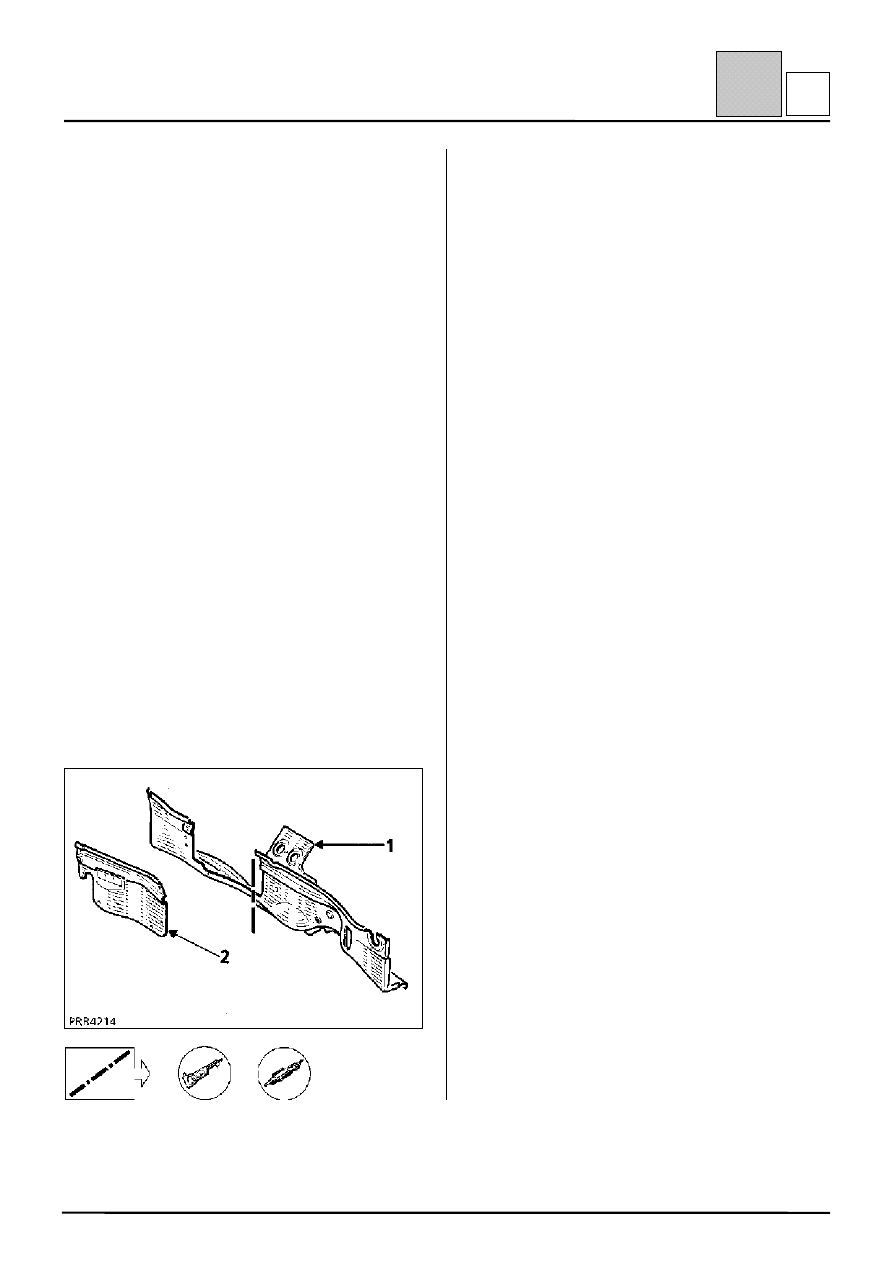

Замена может производиться частично (линия
выполняемого разреза и символы операций
показаны на приведенном рисунке).
Поставляются только стенки ниши воздухозабора
(1) с проемом под кондиционер. Поэтому
необходимо дополнительно заказать накладку (2).
Ниже даны только указания по выполнению
соединений собственно заменяемой детали.
Указания по соединениям остальных деталей
даются в соответствующем подразделе.
СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА
1 – Стенка ниши воздухозабора
Деталь в сборе с:
– кронштейном замка капота;
– кронштейном крепления двигателя
стеклоочистителя.
2 – Накладка стенки
ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:
колесная арка;
кронштейн крепления компьютера системы
впрыска топлива и датчика удара (левая сторона);
щиток передка;
внутренняя панель стойки кузова (передний
брызговик);
нижняя поперечина рамы ветрового стекла.

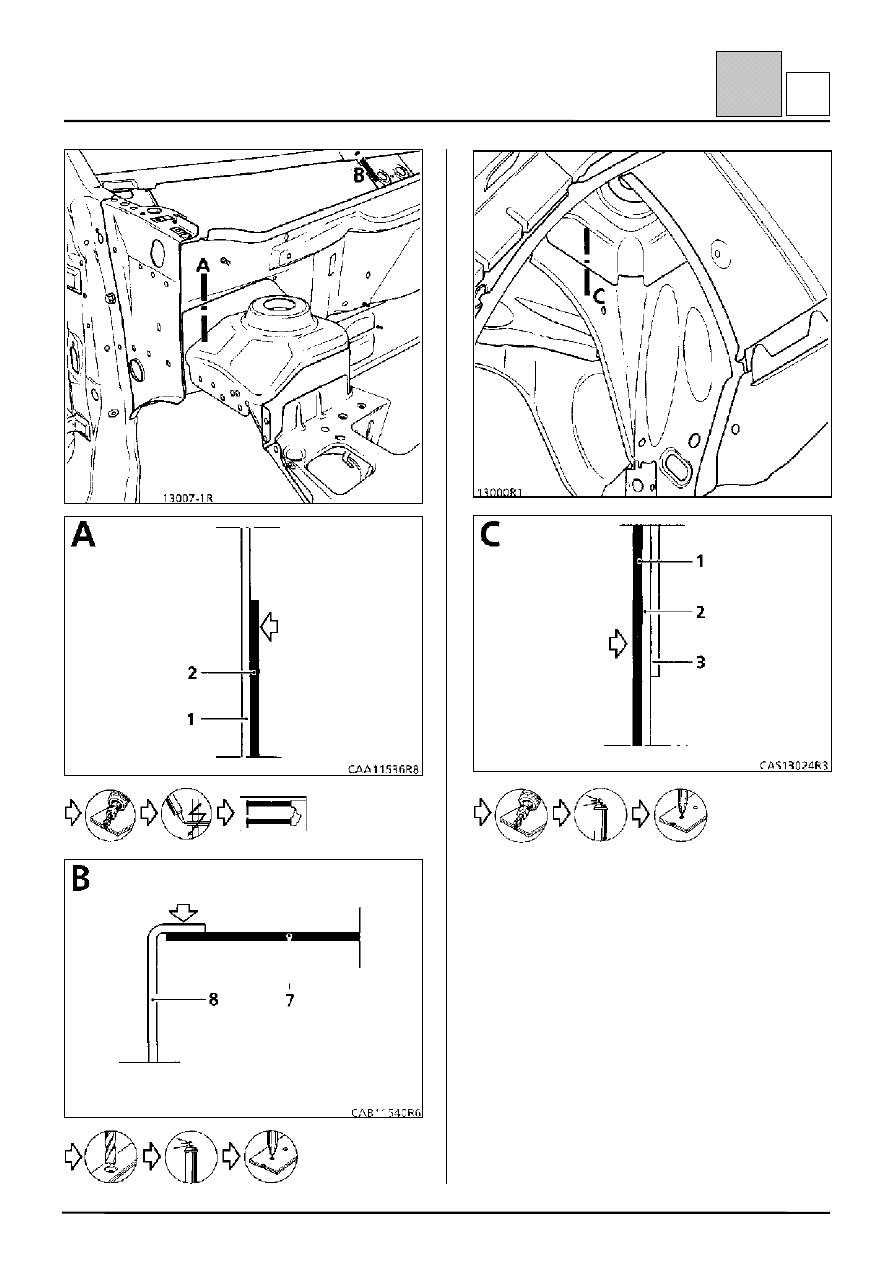

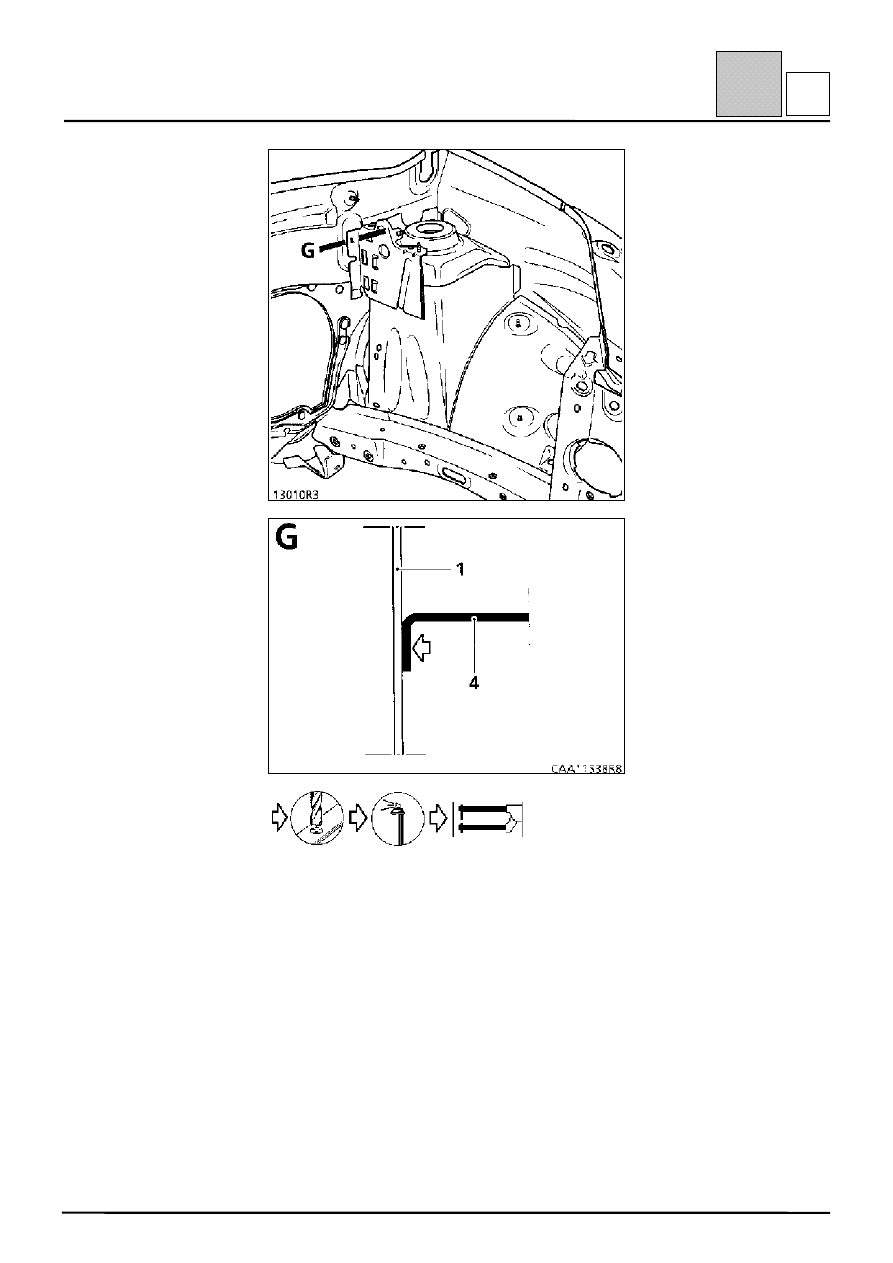

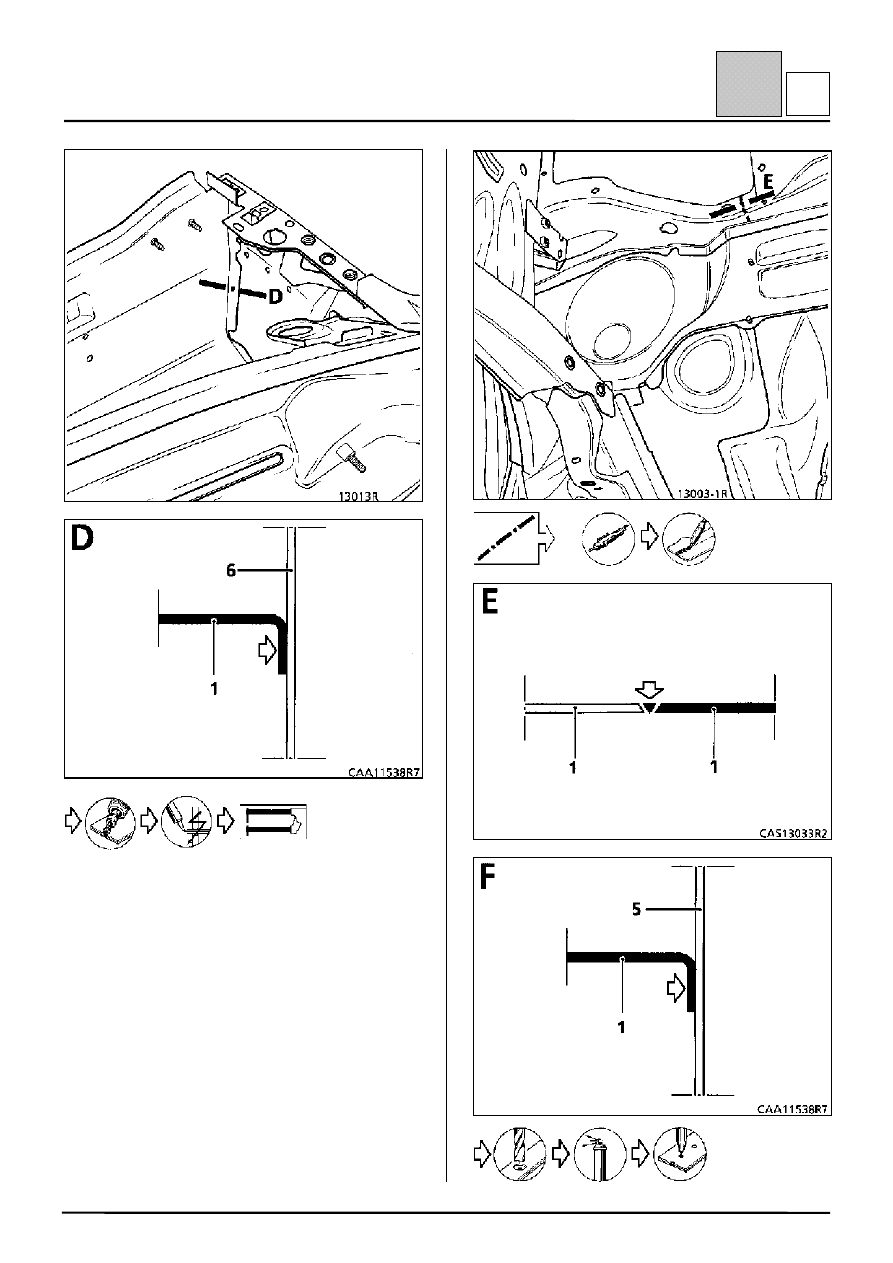

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):
1 Стенка ниши воздухозабора
1,0
2 Надставка чашки крепления
амортизаторной стойки
1,0
3 Чашка крепления амортизаторной
стойки
2,0
4 Кронштейн крепления компьютера
системы впрыска топлива и датчика
удара (левая сторона)
2,0
5 Щиток передка
1,0
6 Передний брызговик (внутренняя панель
стойки кузова)
1,5
7 Кронштейн крепления стеклоочистителя
1,5
8 Нижняя поперечина рамы ветрового
стекла
1,2
или
