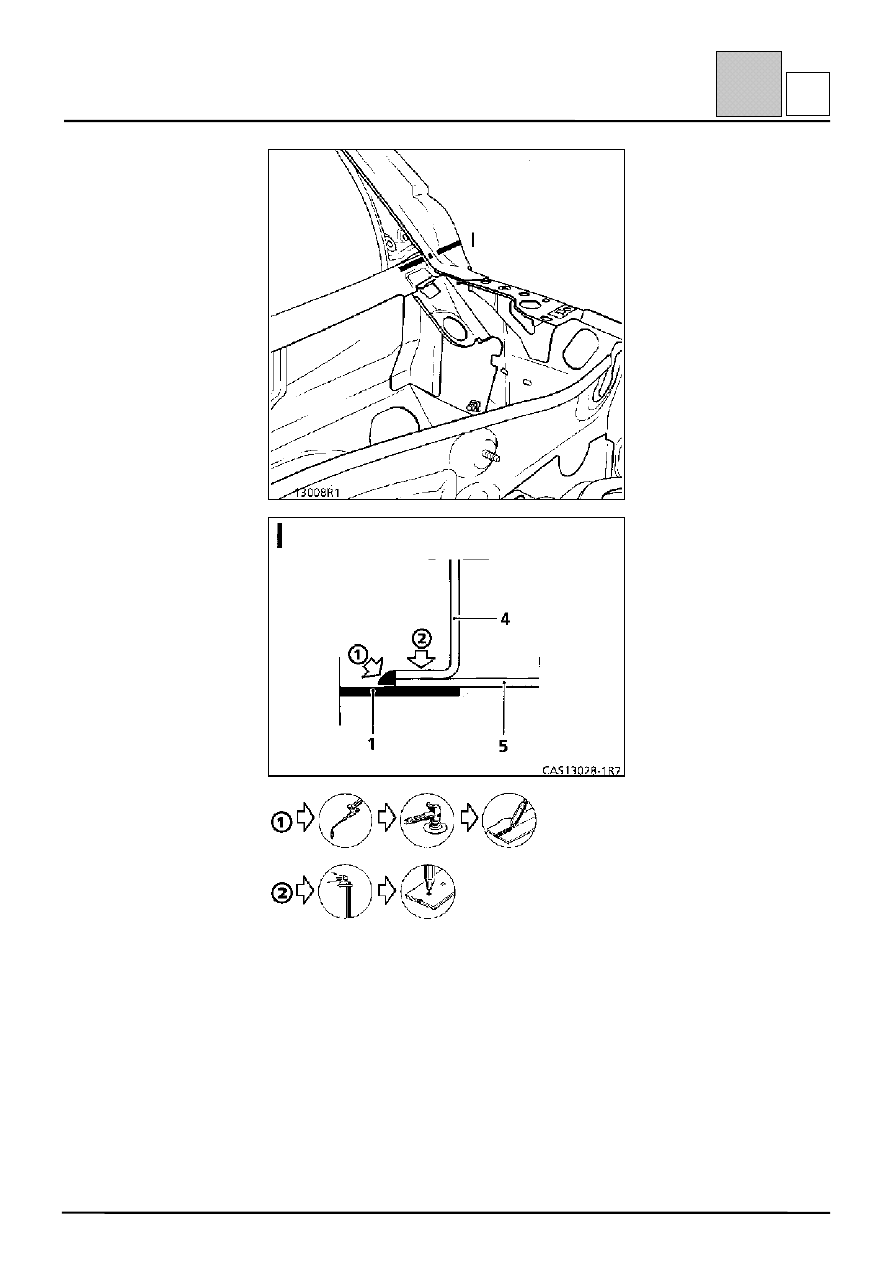

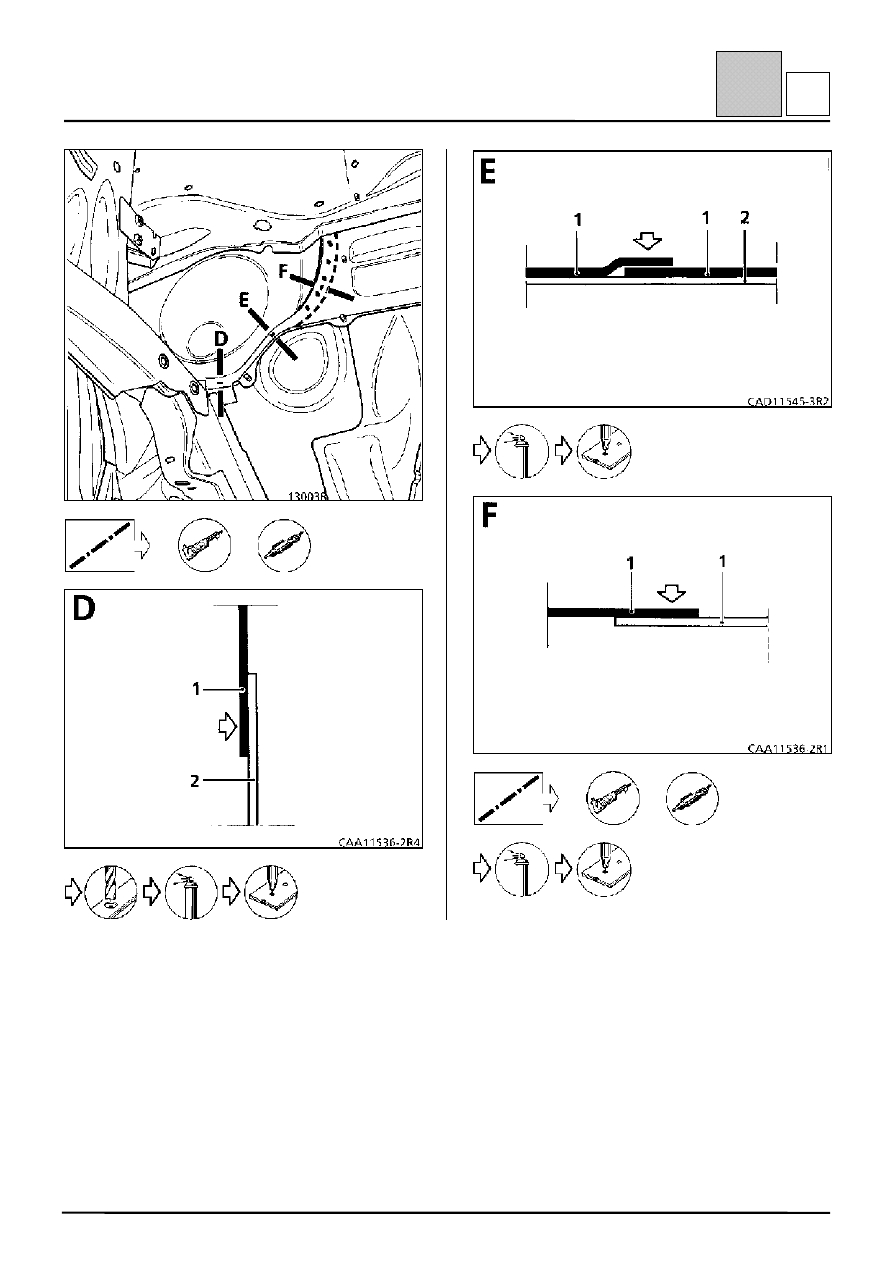

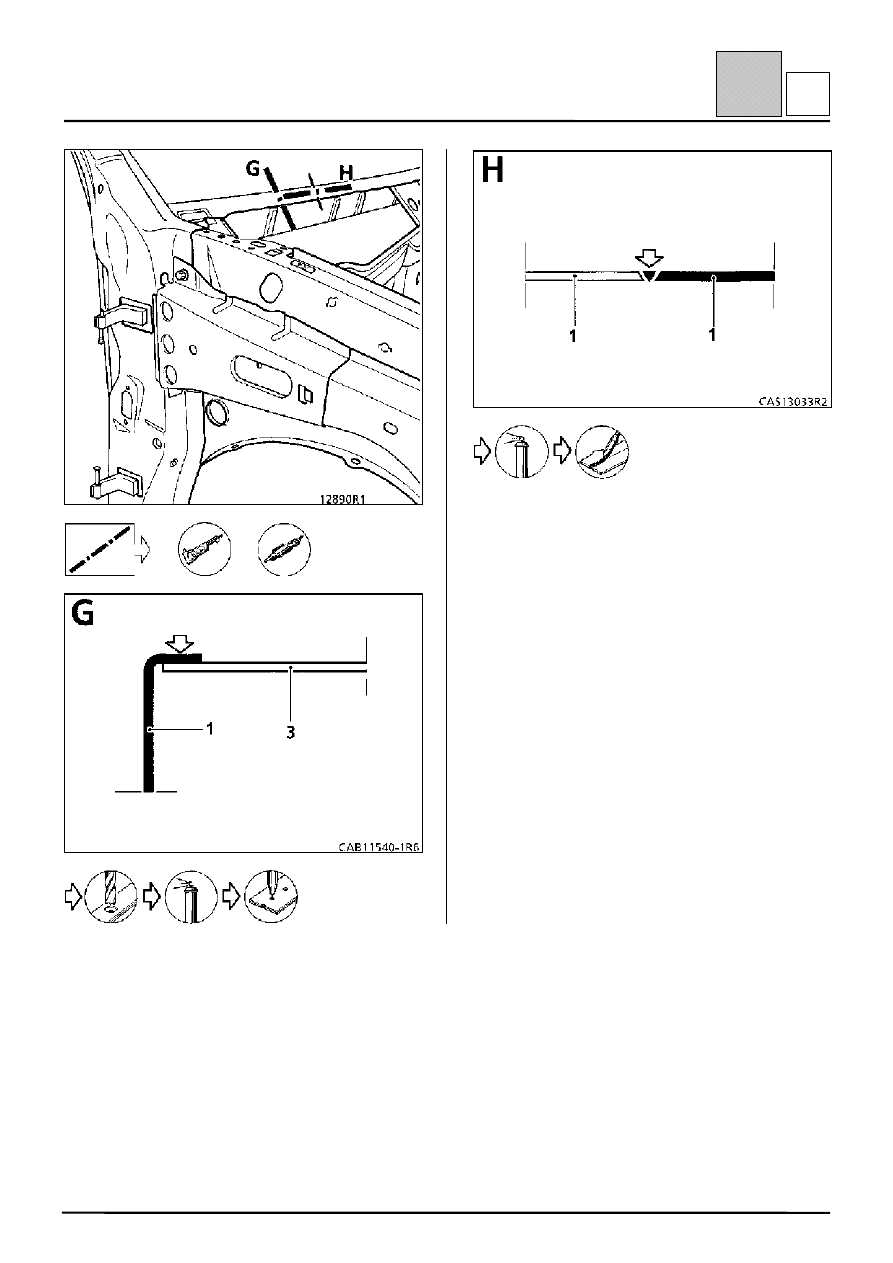

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Щиток передка

42-36

42

J

или

или

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Щиток передка

42-37

42

J

или

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Щиток передка

42-38

42

J





ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ БОКОВОЙ ЧАСТИ КУЗОВА

Передняя стойка кузова

43-1

43

A

ВВОДНАЯ ЧАСТЬ

Замена данной детали является одной из
основных операций при повреждениях от удара в
переднюю боковую часть кузова.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– усилителем стойки кузова;
– приваренными петлями двери;
– усилителями петель двери;
– приваренными гайками крепления;
– усилителем переднего брызговика.

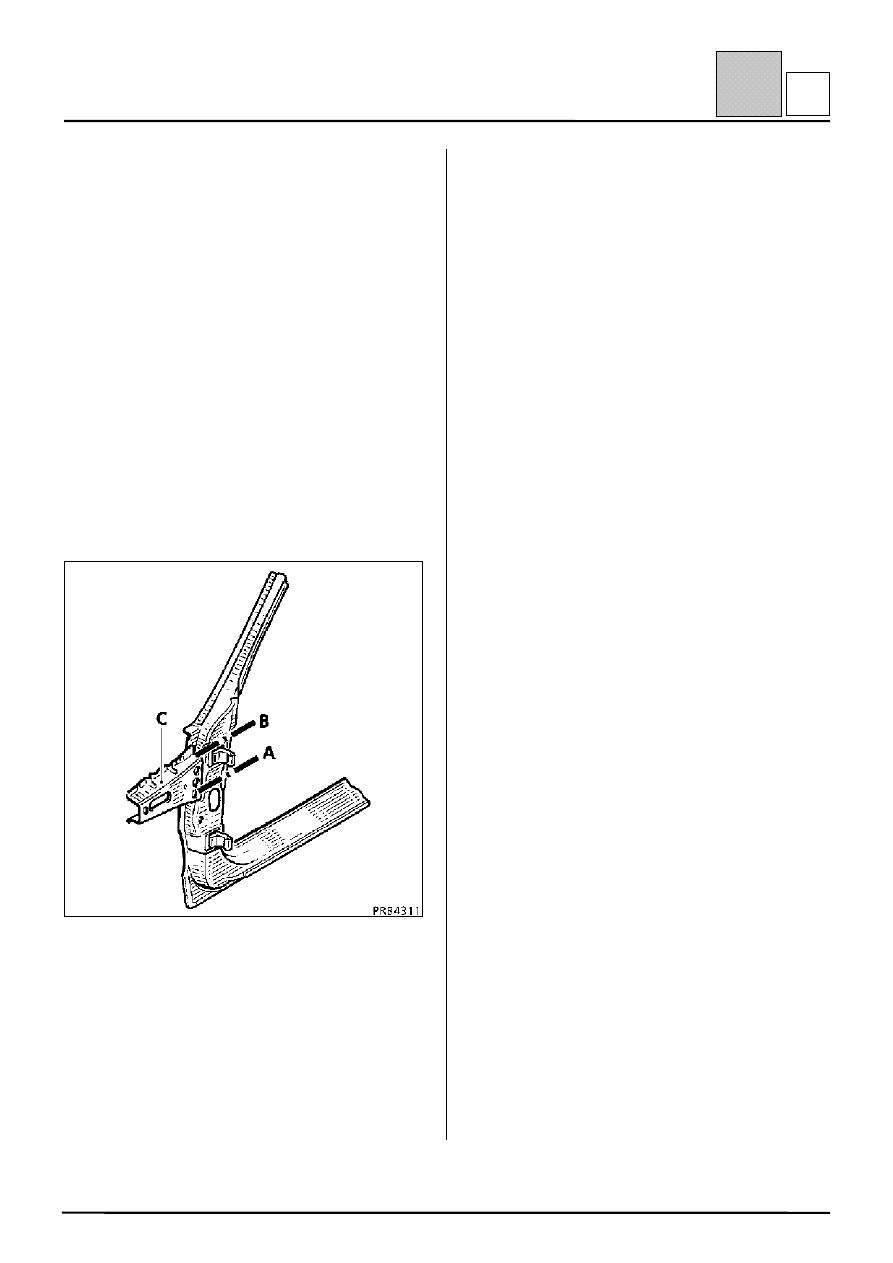

ПРИМЕЧАНИЕ: для выполнения описываемой
ниже операции необходимо отсоединить от
поставляемой передней стойки внутренние
усилители и усилитель брызговика. Данные
усилители привариваются затем на место в ходе
выполнения операции (операции A и B описаны
ниже).

Указания по операции соединения верхнего
усилителя брызговика (деталь С) даны в
соответствующем подразделе.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

внутренний усилитель;
усилитель стойки рамы ветрового стекла;
нижняя поперечина проема ветрового стекла;
передний брызговик;
накладка порога;
усилитель переднего брызговика.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя стойка кузова

1,0

2 Внутренний усилитель

1,2

3 Усилитель стойки рамы ветрового

стекла

1,0

4 Нижняя поперечина проема ветрового

стекла

1,2

5 Передний брызговик

1,2

6 Накладка порога

1,2

7 Усилитель переднего брызговика

1,2

8 Усилитель порога

1,2
