ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

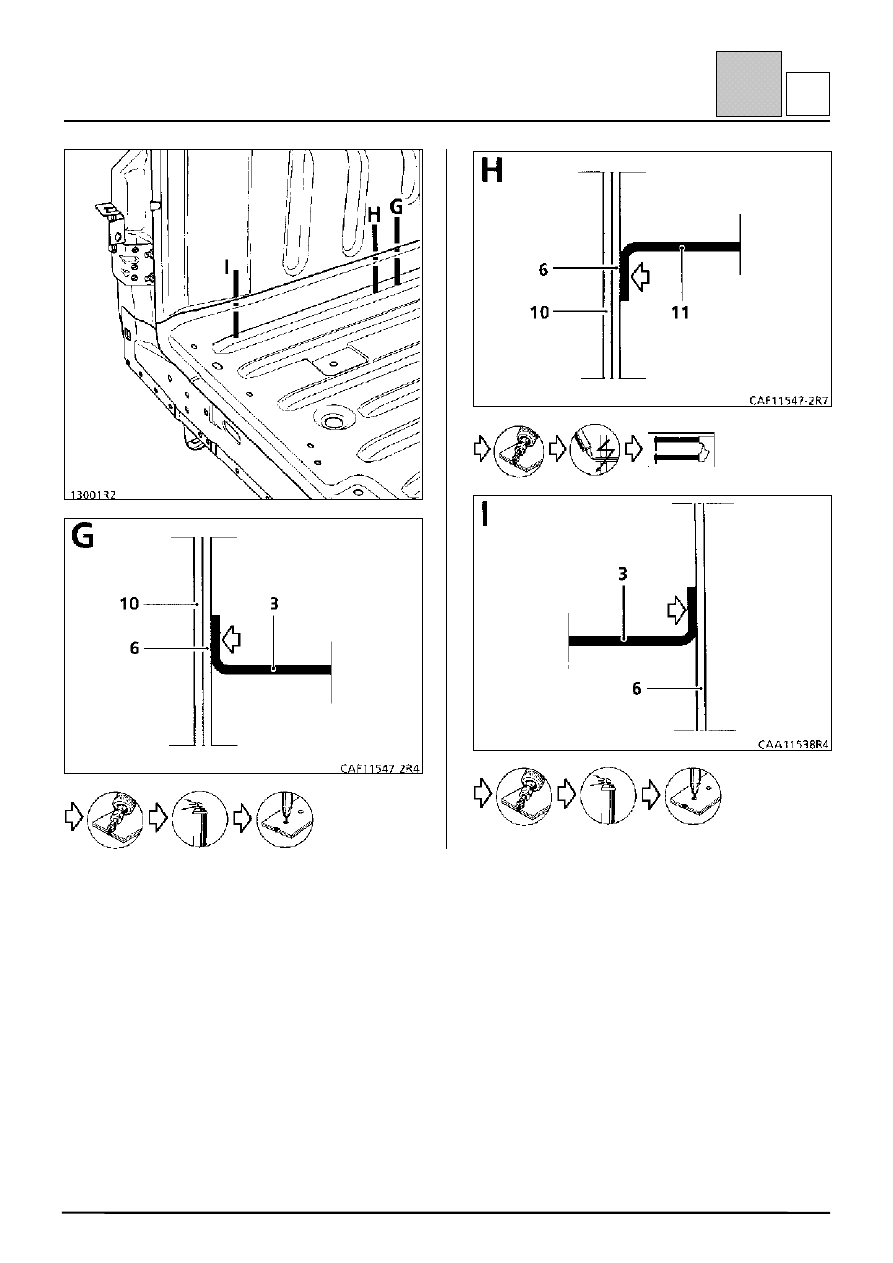

Задний пол в сборе

41-74

41

W

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Переднее крыло

42-1

42

A

ВВОДНАЯ ЧАСТЬ

Замена данной детали является одной из основных операций при повреждениях от лобового удара.

Деталь съемная.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО СКЛАДА

Деталь в сборе с:
– боковым щитком крыла;
– кронштейном крепления бампера.

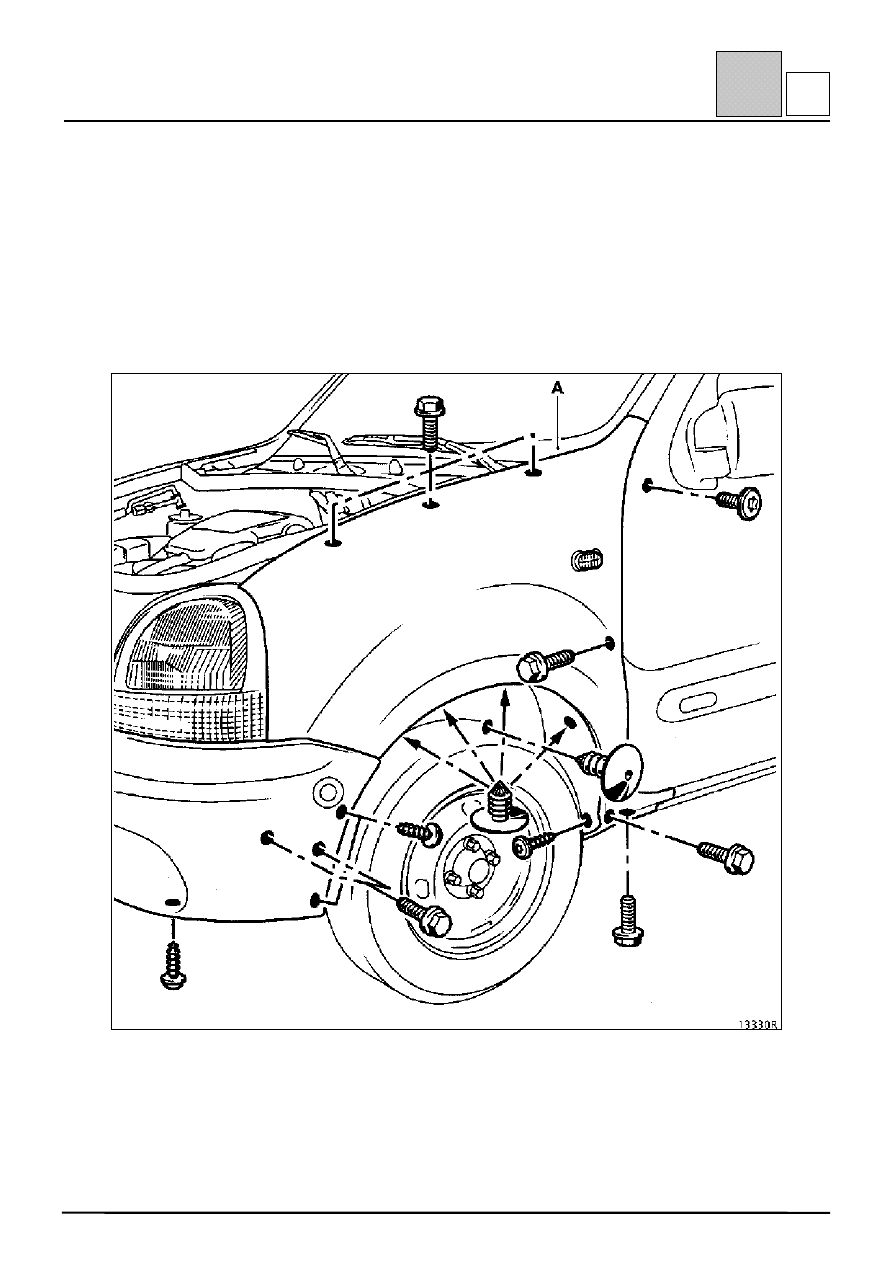

Снимите:
– пластмассовую облицовку в месте (А) с боковой стороны крыла (см. раздел 55);
– пластмассовые подкрылки (см. раздел 55);
– бампер с противоударной накладкой (см. раздел 55);
– боковой указатель поворота;
– переднее крыло, отвернув 8 винтов с шестигранной головкой

∅

∅

∅

∅6 мм и один винт «торкс» ∅

∅

∅

∅6 мм.

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Панель крепления блок-фары

42-2

42

B

ВВОДНАЯ ЧАСТЬ

Замена данной детали выполняется в качестве
основной операции при повреждениях от
лобового удара.

Операцию необходимо выполнять с помощью
установочного приспособления.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

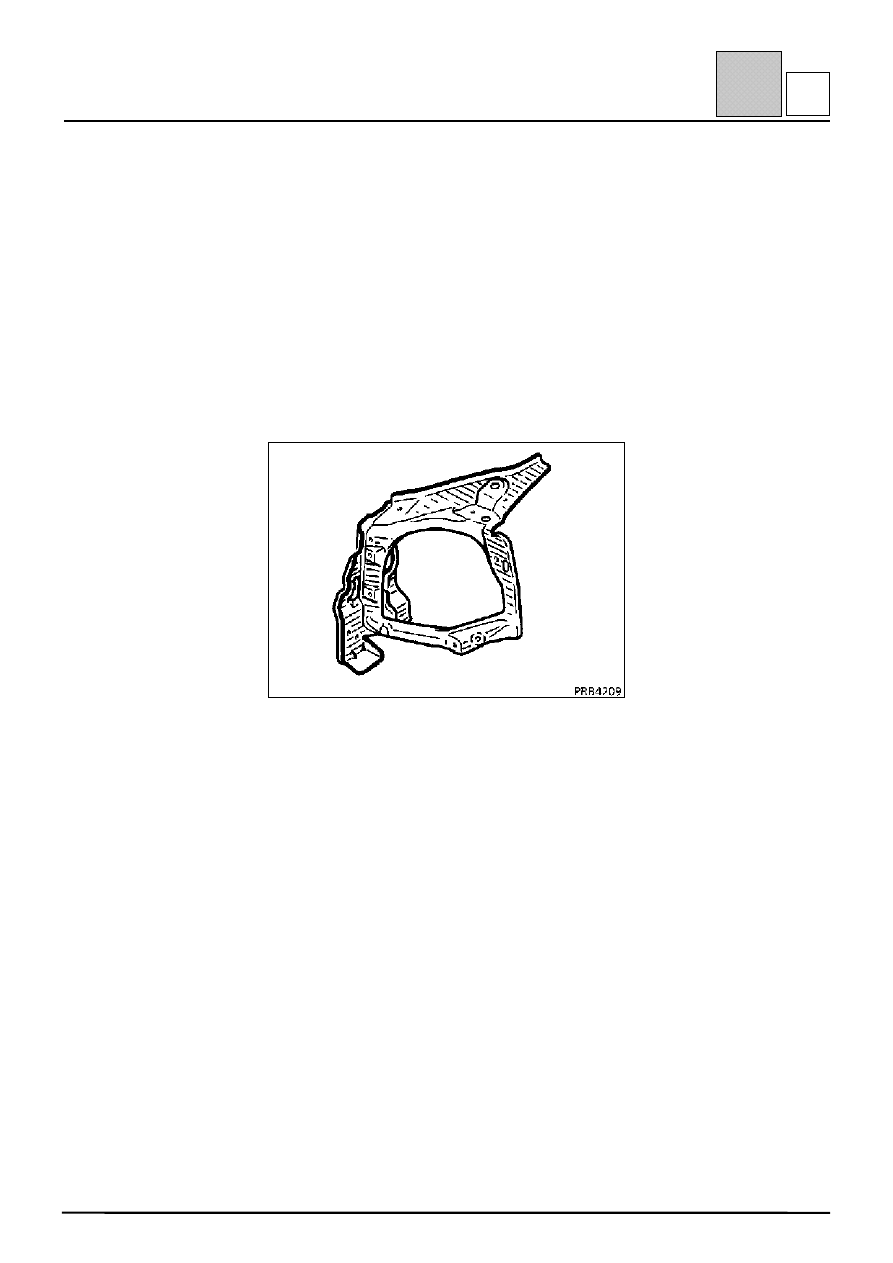

Деталь в сборе с кронштейном крепления петли
капота.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

передняя часть переднего лонжерона;
кронштейн крепления переднего подрамника;
передний брызговик (внутренняя панель стойки
кузова);
усилитель переднего брызговика.

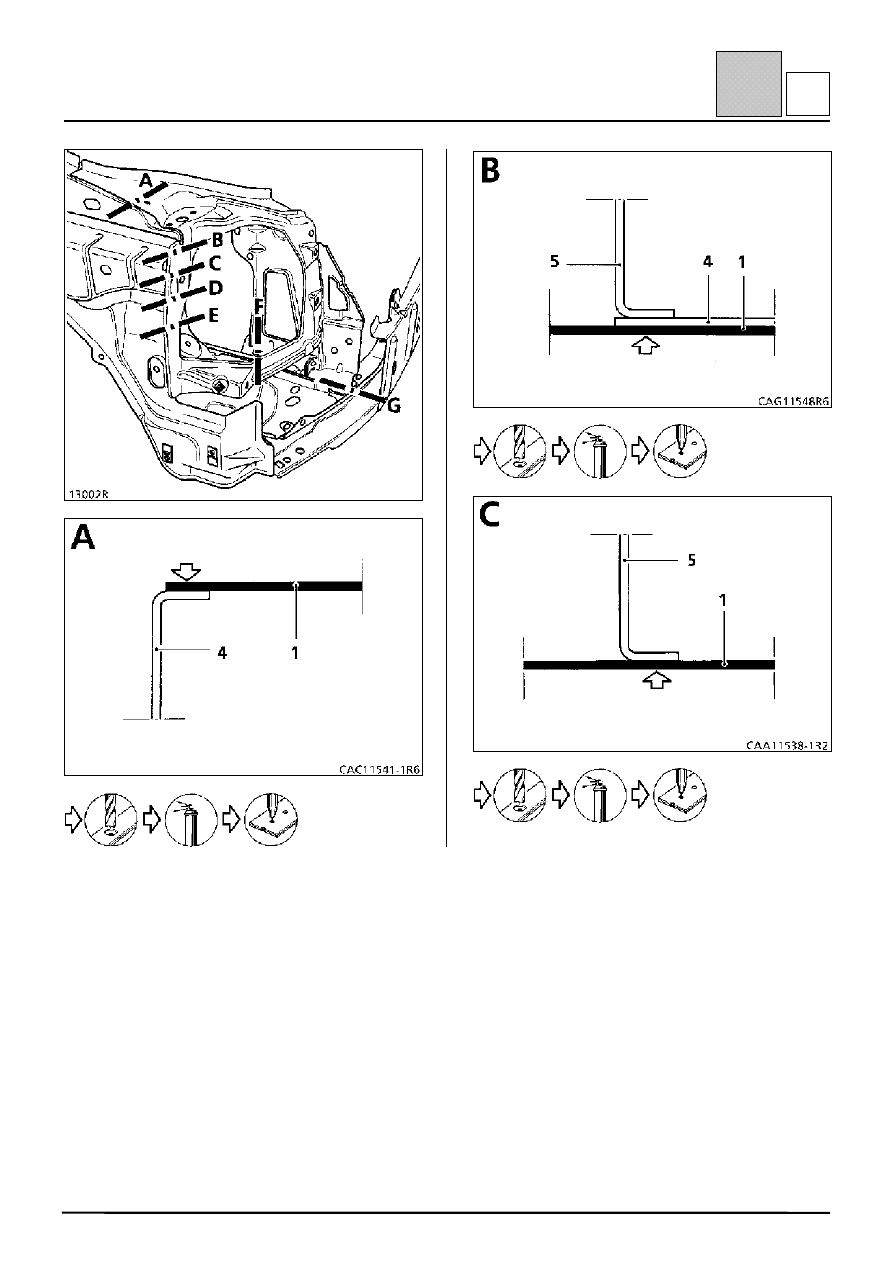

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Панель крепления блок-фары

1,0

2 Передняя часть переднего лонжерона

1,5

3 Кронштейн крепления переднего

подрамника

1,5

4 Передний брызговик (внутренняя

панель стойки кузова)

1,0

5 Усилитель переднего брызговика

1,0

6 Нижняя крайняя передняя поперечина

кузова

1,5

7 Кронштейн крепления петли капота

1,5

ЗАМЕНА ДЕТАЛЕЙ ВЕРХНЕЙ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

Панель крепления блок-фары

42-3

42

B
