Задний пол в сборе

41-71

41

W

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены панели задка при
повреждениях от удара сзади.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

Операцию необходимо выполнять на стапеле.

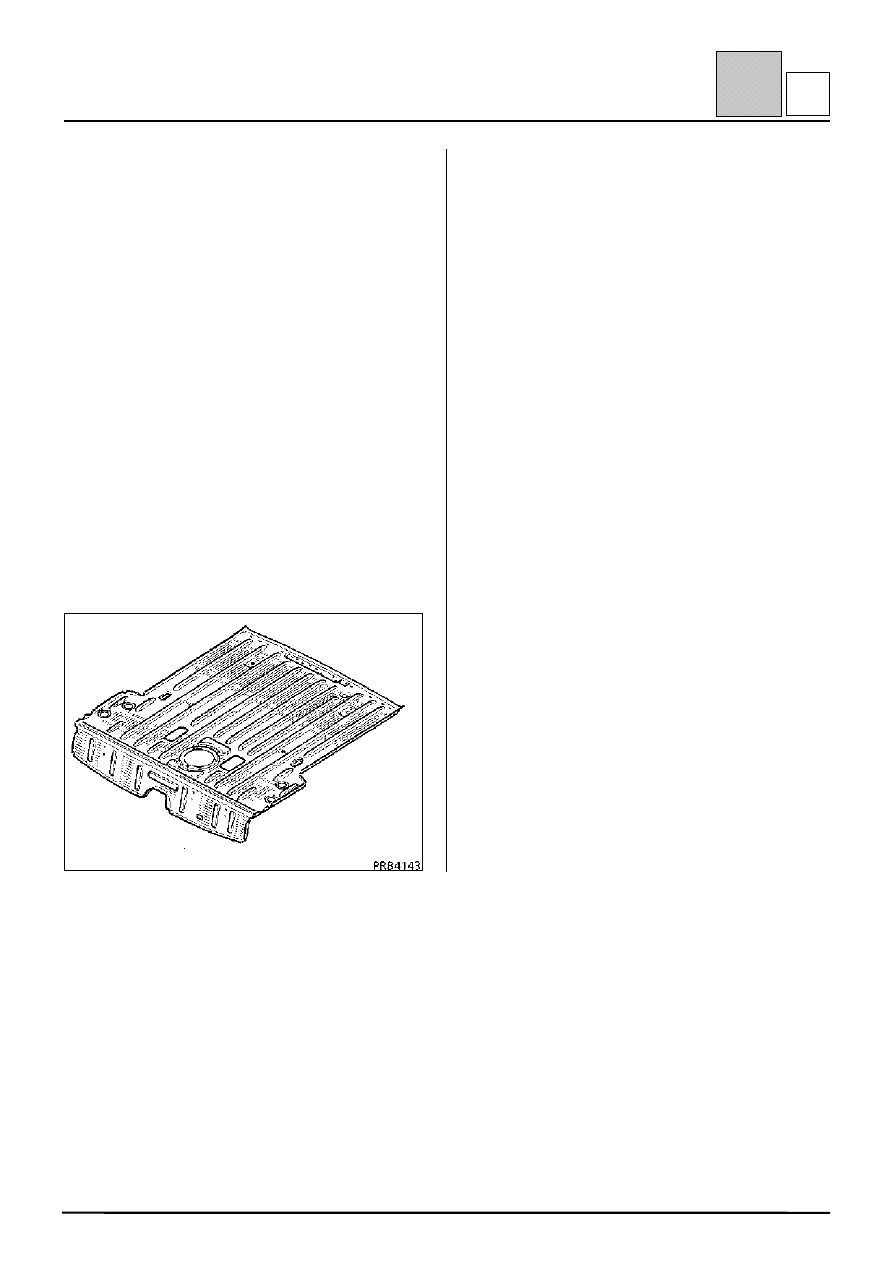

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– крайней задней поперечиной;
– центральной поперечиной задней части пола;
– передней поперечиной задней части пола;
– задней частью пола;
– элементом жесткости задней части пола;
– задними лонжеронами в сборе.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

боковая панель пола;
туннель;
накладка порога;
внутренняя панель боковины кузова;
арка заднего колеса.

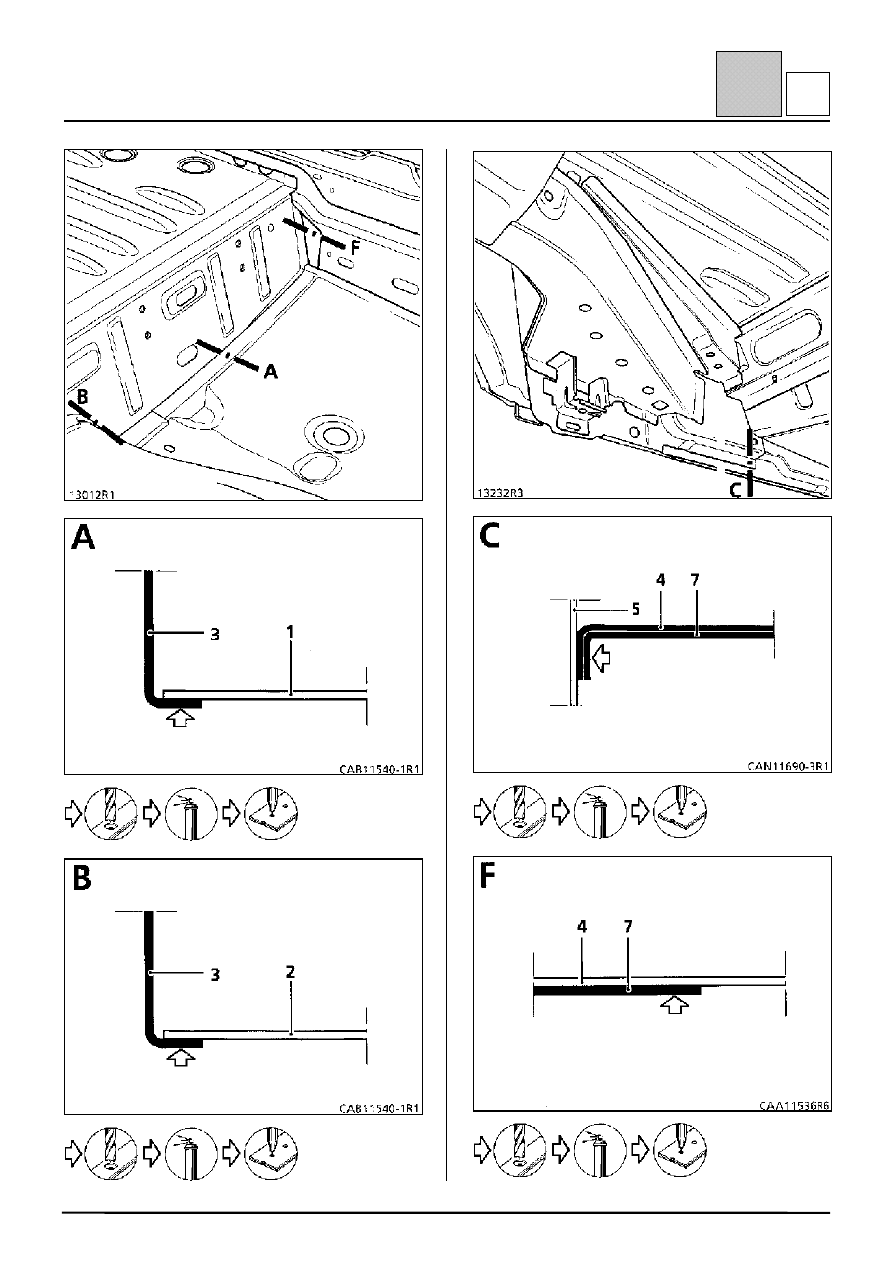

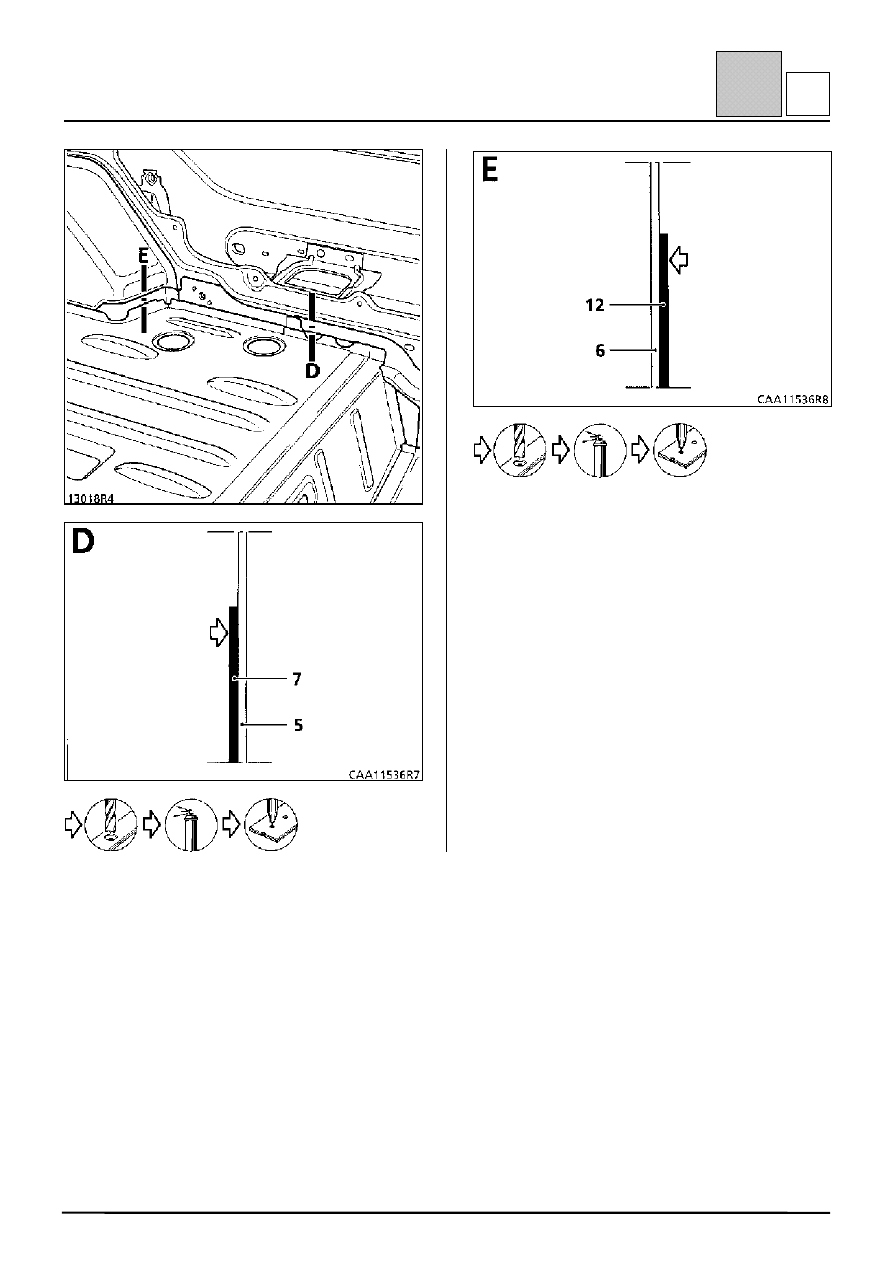

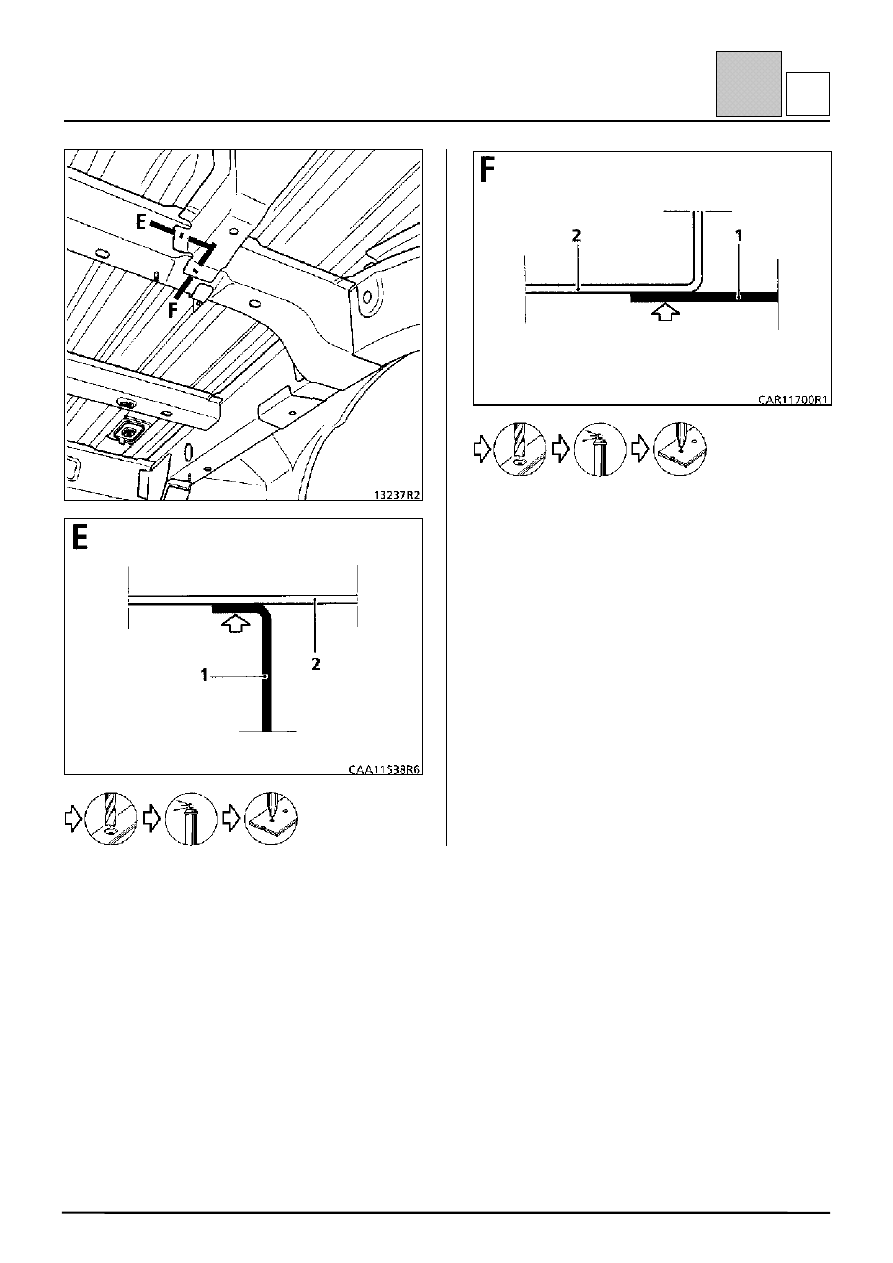

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Боковая панель пола

0,8

2 Туннель

1,2

3 Задняя часть задней части пола

1,0

4 Накладка порога

1,2

5 Внутренняя панель боковины кузова

0,7

6 Арка колеса

1,0

7 Задняя часть накладки порога

1,5

8 Передняя поперечина задней части пола

0,8

9 Боковая панель

0,8

10 Усилитель крепления ограничителя хода

подвески

1,5

11 Крепление ограничителя хода подвески

1,5

12 Верхний усилитель крепления

амортизаторной стойки

1,2
