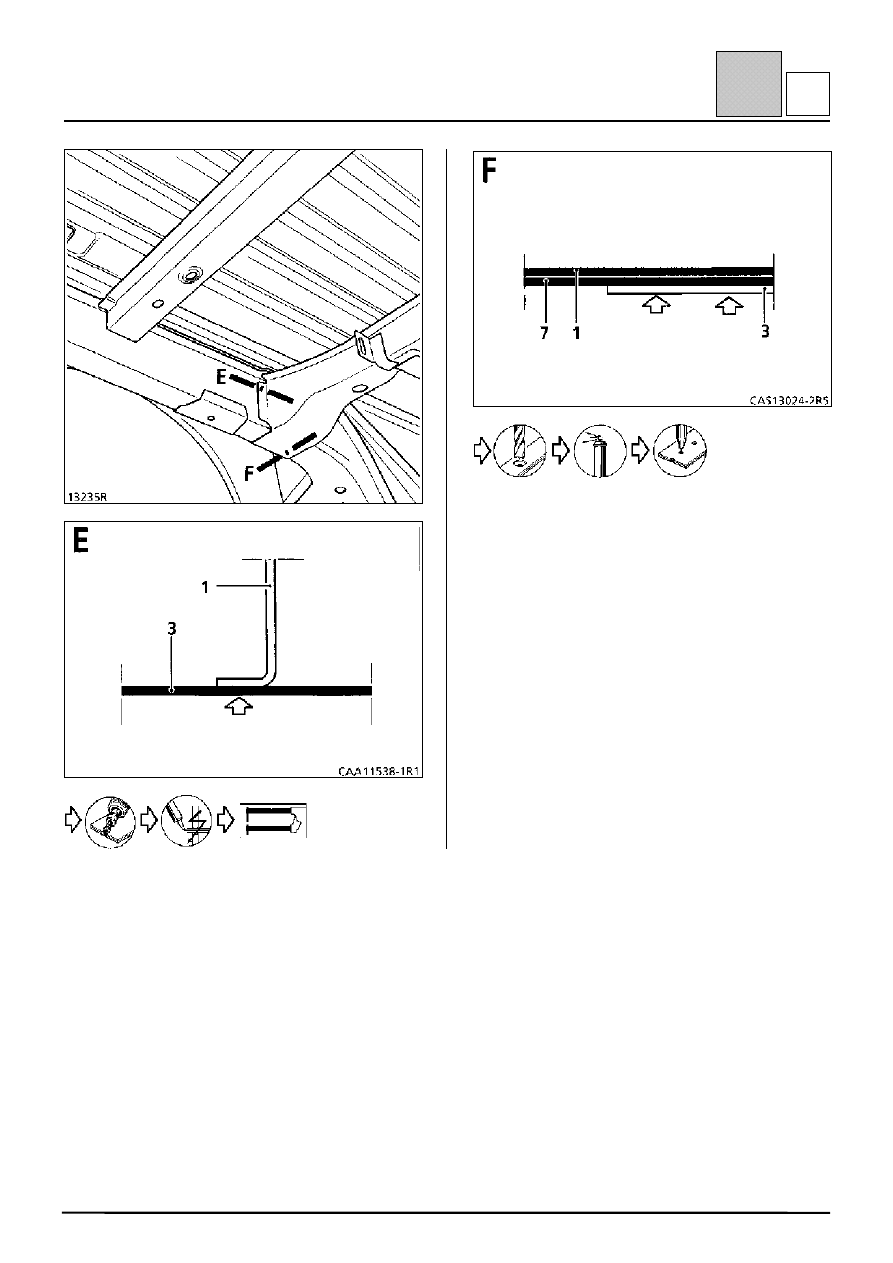

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Задний лонжерон в сборе

41-66

41

T

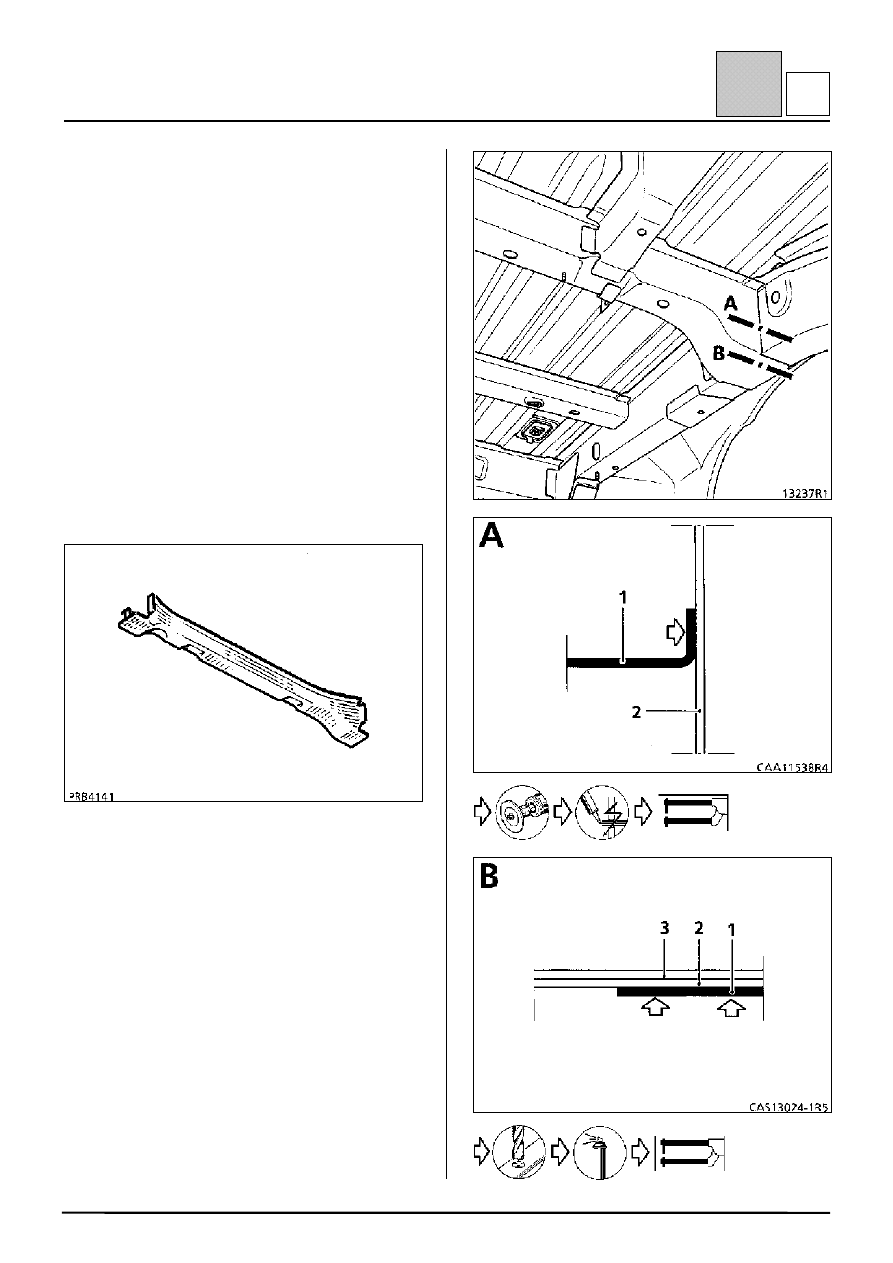

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Центральная поперечина задней части пола

41-67

41

U

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замене заднего
лонжерона при повреждениях от бокового удара
сзади.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединению остальных деталей
даются в соответствующем подразделе.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– кронштейном крепления регулятора давления

тормозов;

– опорой держателя запасного колеса.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

усилитель крепления заднего сиденья.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Центральная поперечина задней части

пола

1,5

2 Задний лонжерон

1,5

3 Накладка кронштейна крепления заднего

моста

1,0

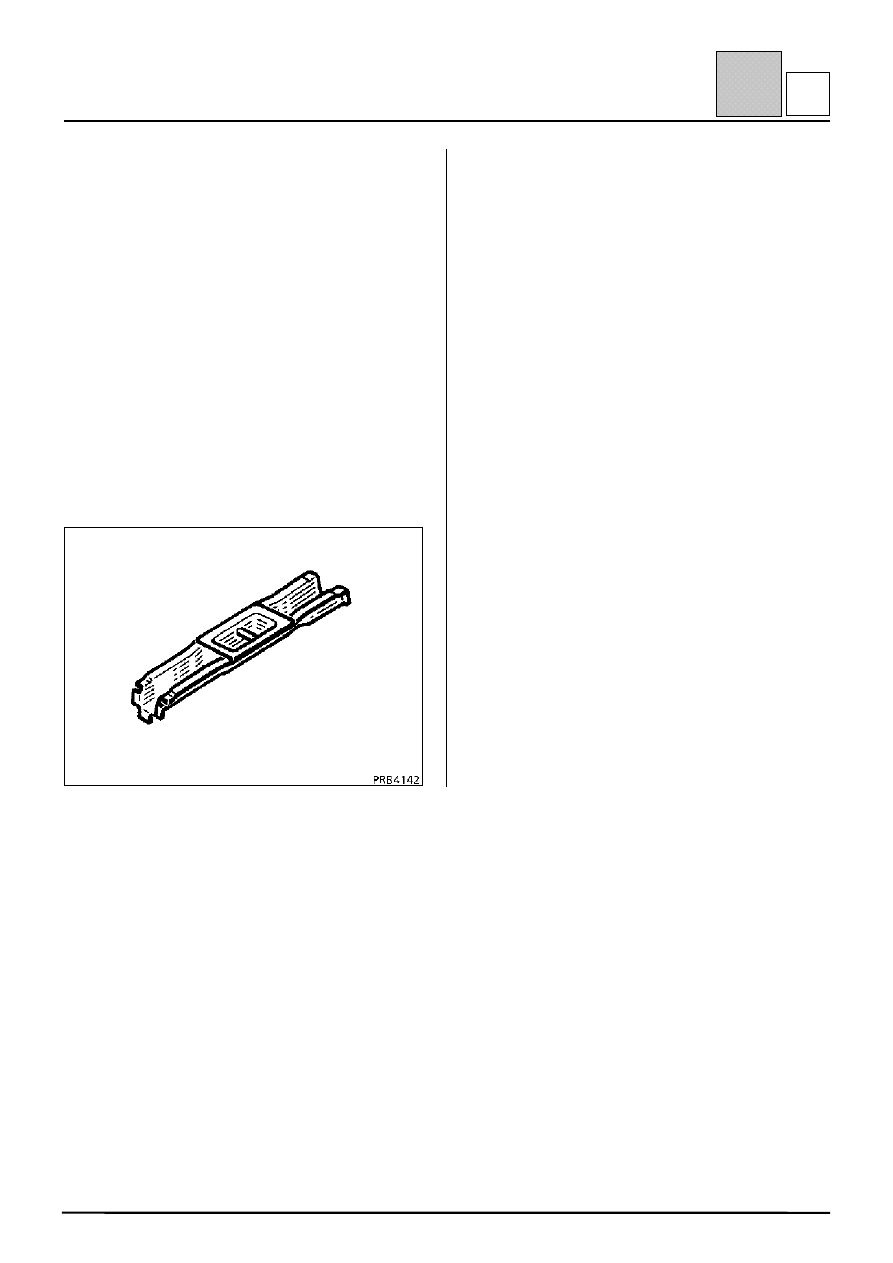

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Нижний усилитель крепления сиденья

41-68

41

V

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операции замены центральной
поперечины задней части пола при повреждениях
от удара сзади.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

Операцию необходимо выполнять на стапеле.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с усилителем крепления сиденья.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

задняя часть пола;
передняя часть передней задней части заднего
пола;
центральная поперечина заднего пола.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Нижний усилитель крепления сиденья

1,2

2 Усилитель крепления сиденья

1,5

3 Передняя часть передней поперечины

задней части пола

0,8

4 Задняя часть пола

1,0

5 Средняя поперечина заднего пола

1,5

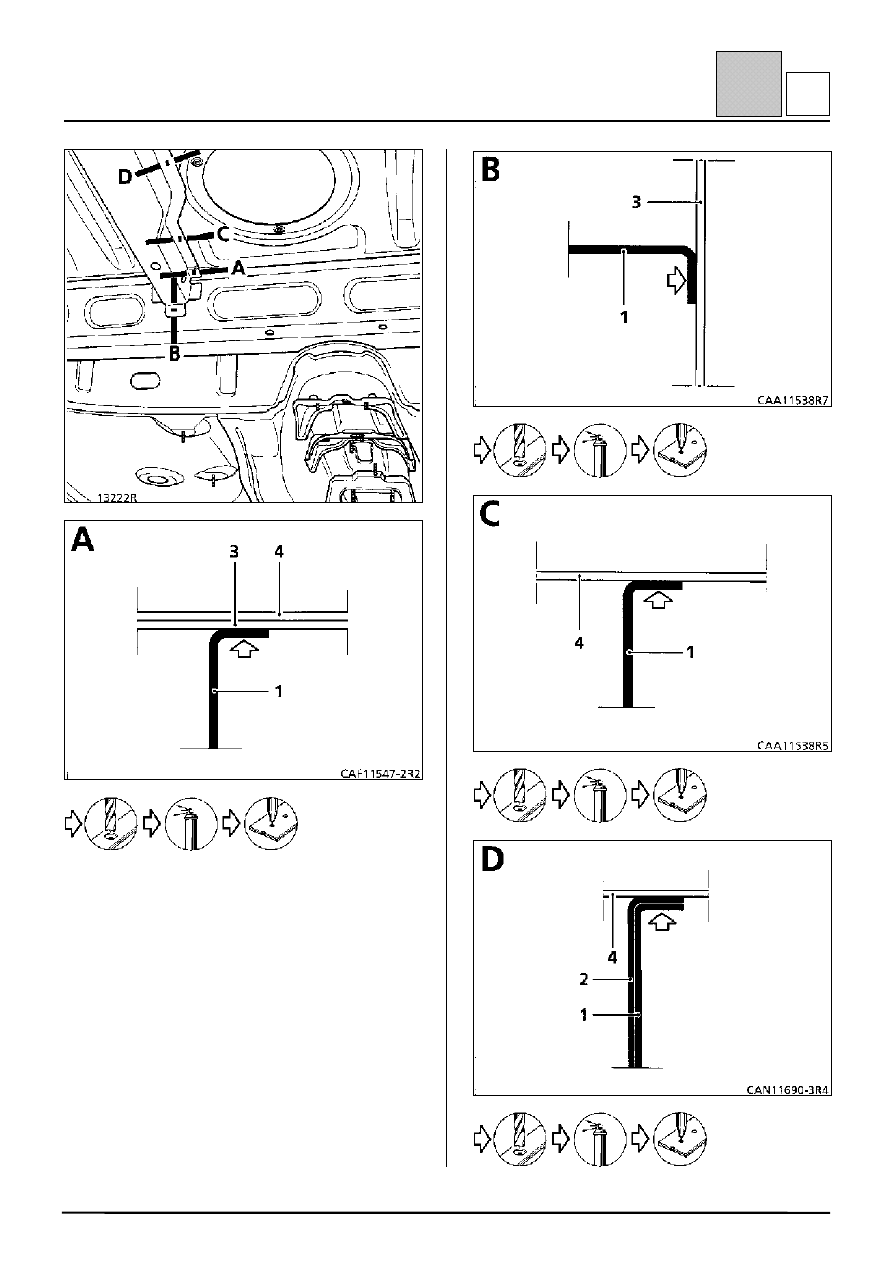

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Нижний усилитель крепления сиденья

41-69

41

V
