Рено Кангу. Руководство - часть 167

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

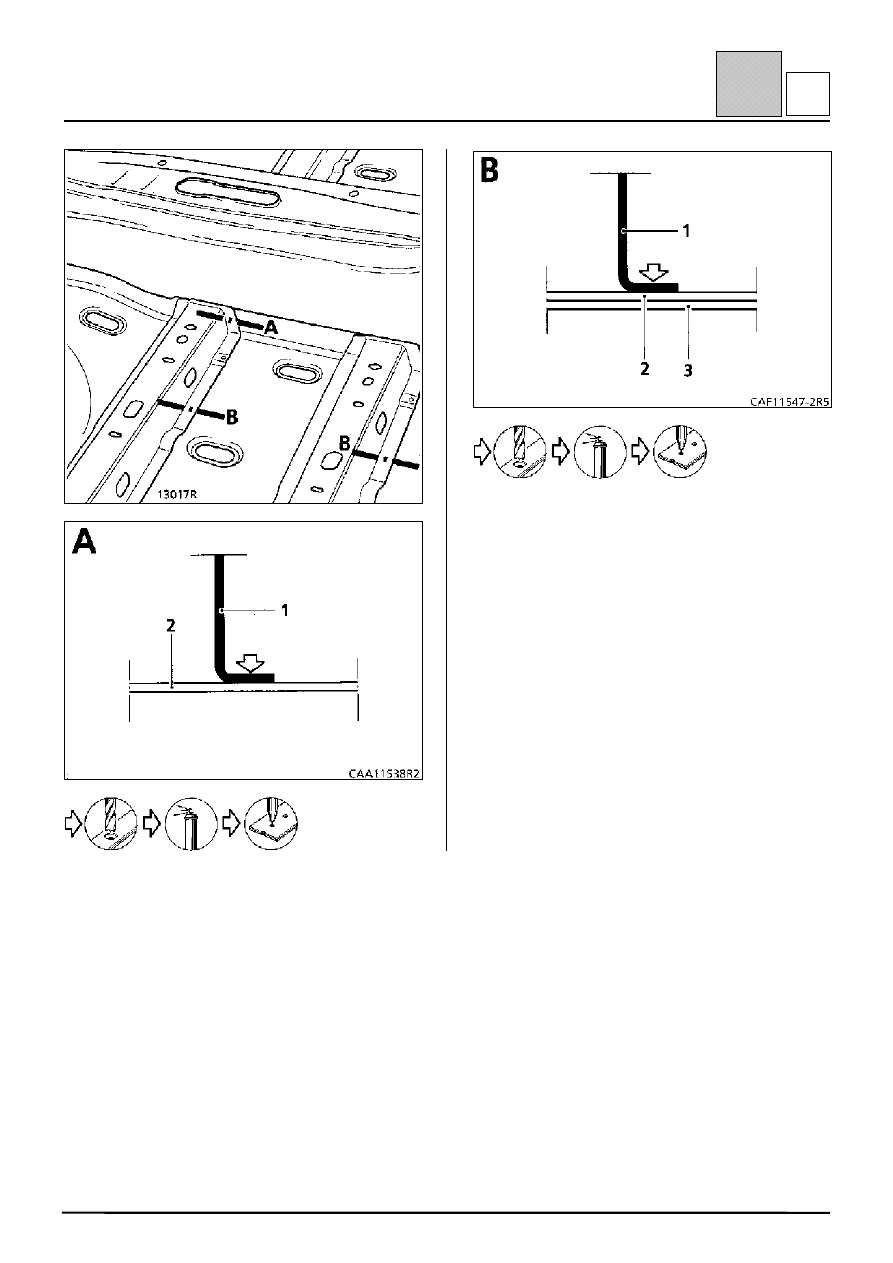

Поперечина под передним сиденьем

41-34

41

I

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

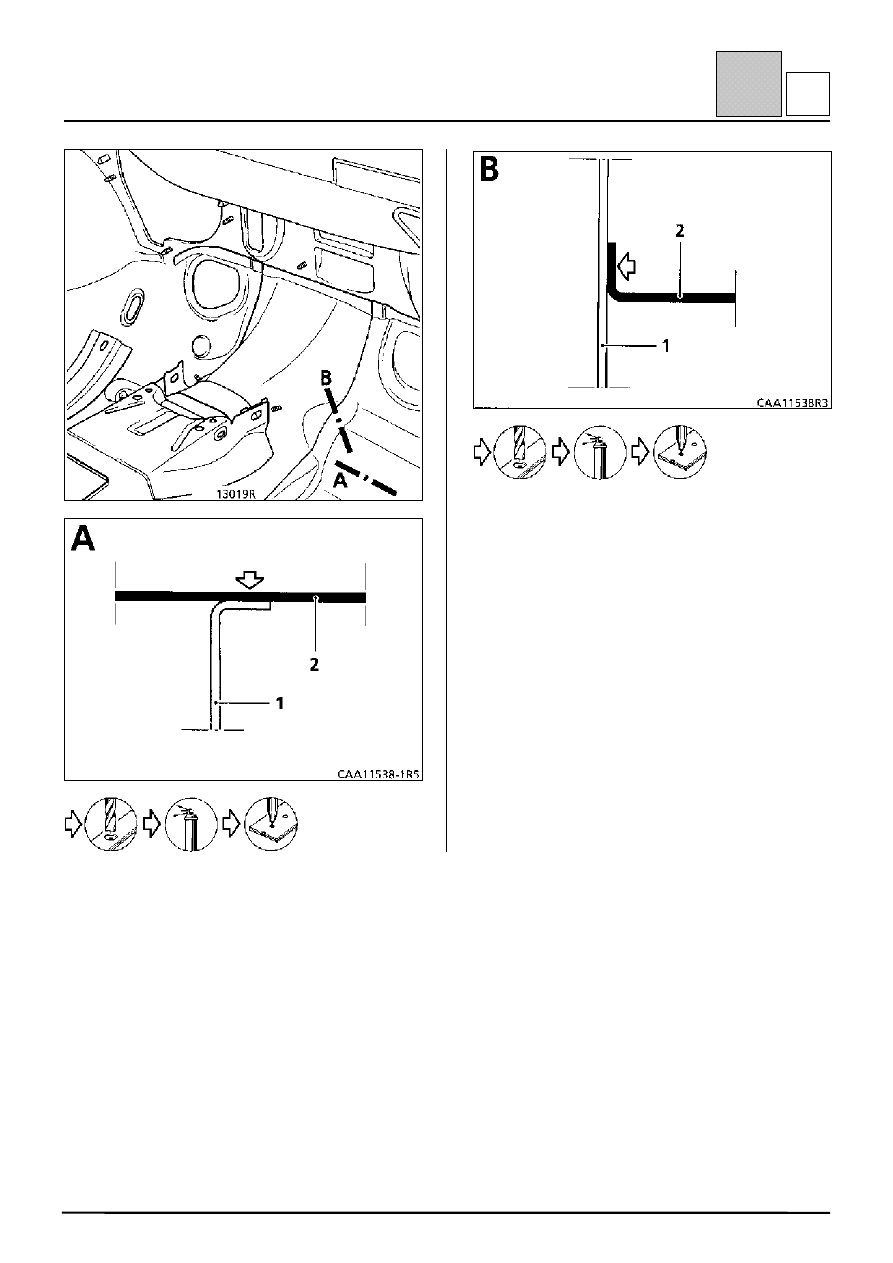

Поперечина под передним сиденьем

41-35

41

I

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

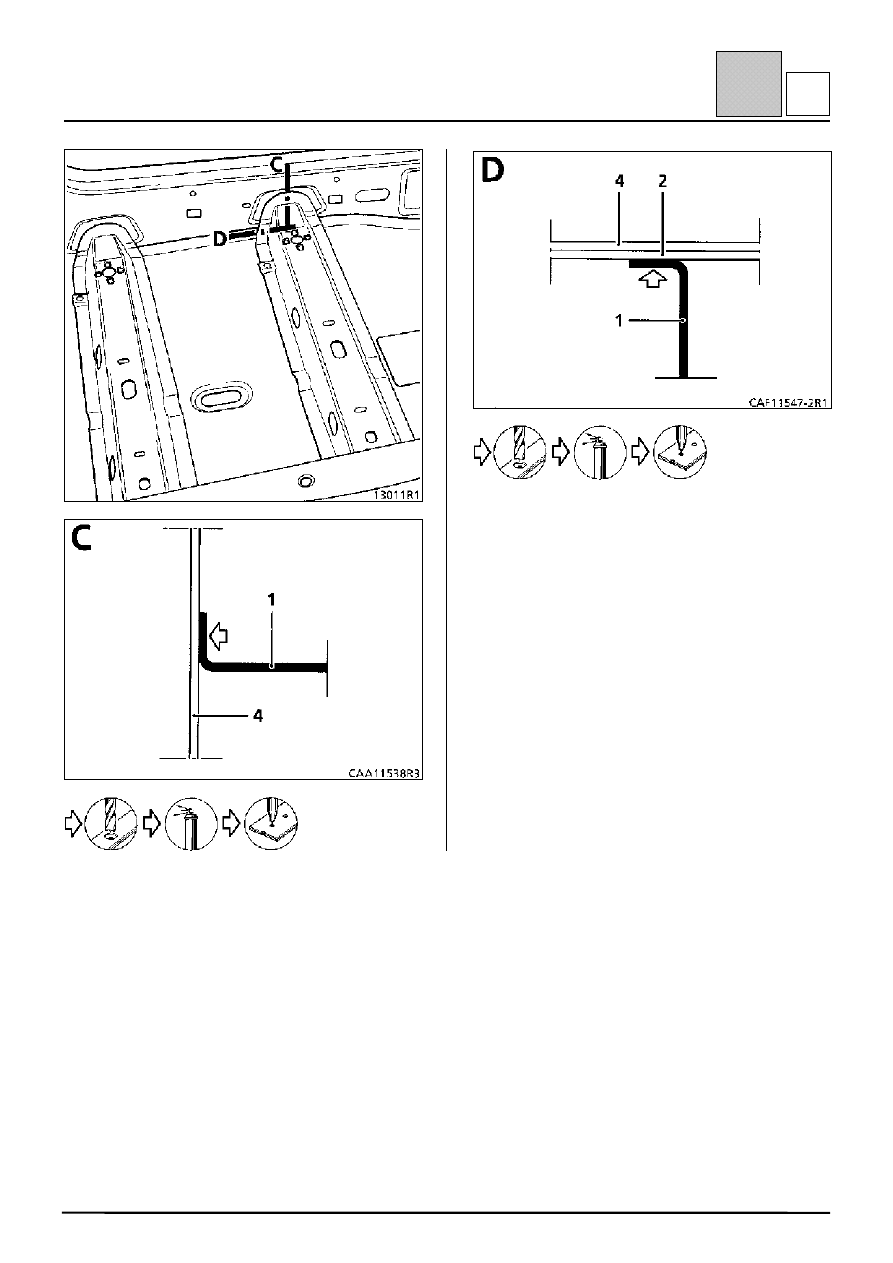

Боковая панель пола

41-36

41

J

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операциям замены:

1 – При лобовом ударе:

– задней части переднего лонжерона;
– щитка передка.

2 – При боковом ударе:

– передней стойки кузова с внутренней

панелью;

– накладки порога.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

Операцию необходимо выполнять на стапеле.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– усилителем накладки лонжерона;
– поперечинами под передним сиденьем.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

туннель;
задняя часть пола.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Туннель

1,2

2 Боковая панель пола

0,8

3 Задняя часть пола

1,0

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Боковая панель пола

41-37

41

J
