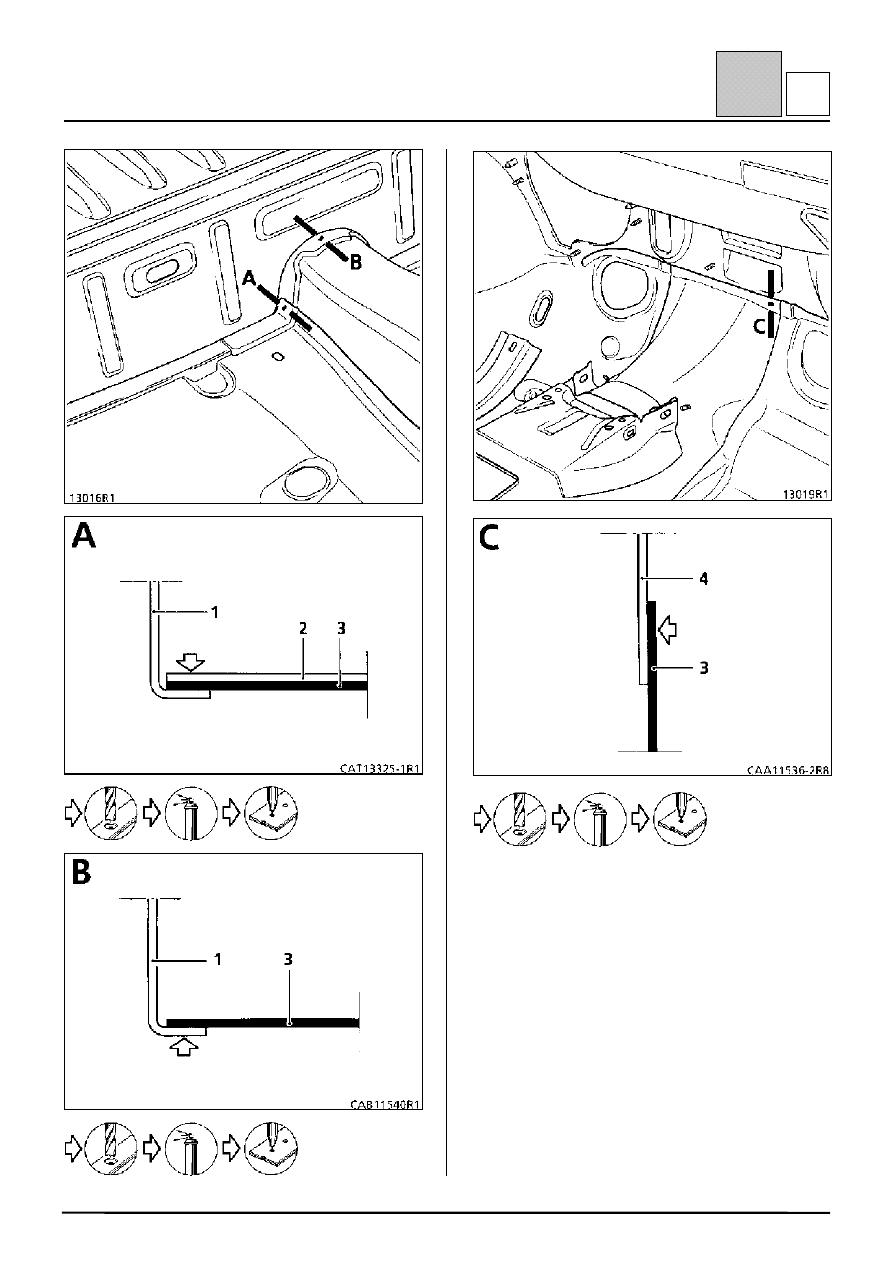

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

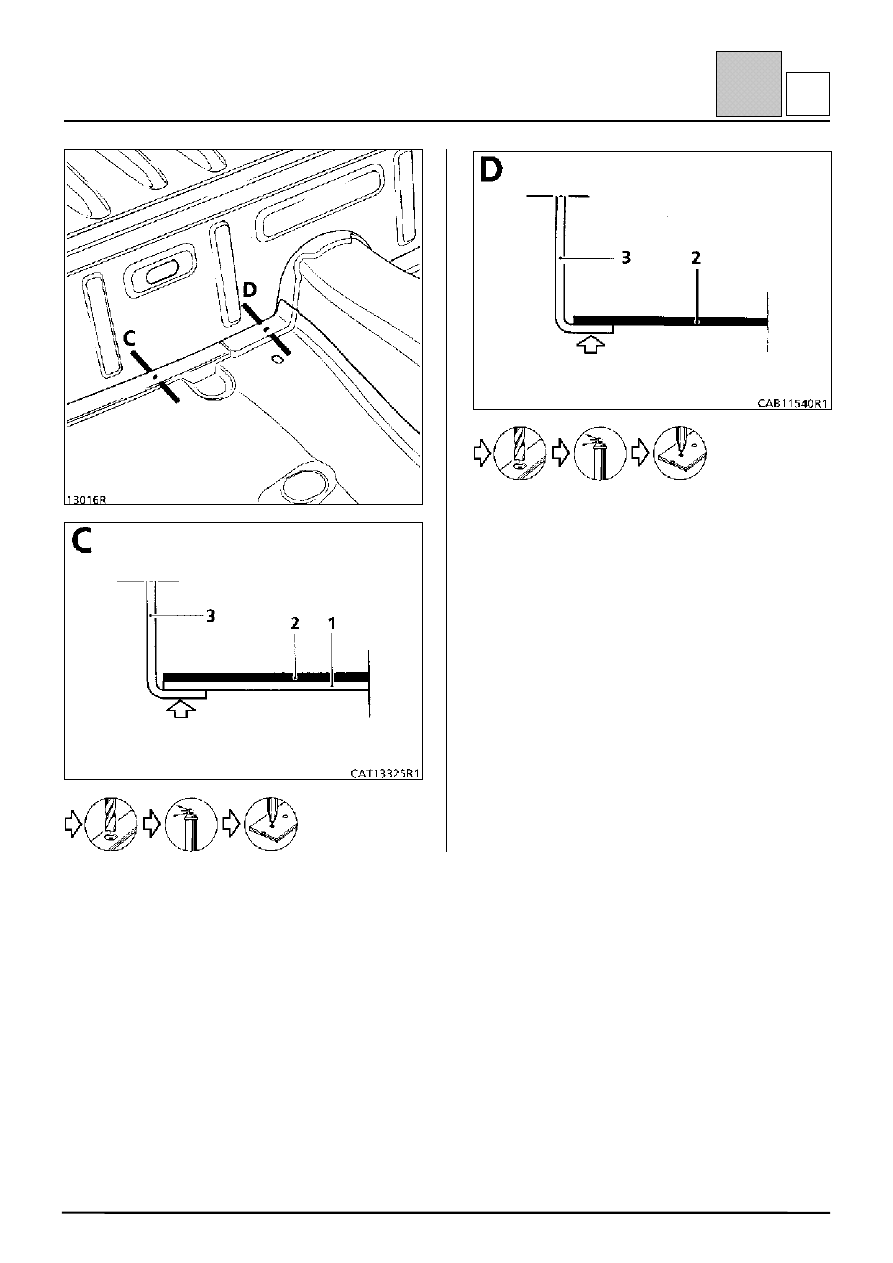

Боковая панель пола

41-38

41

J

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

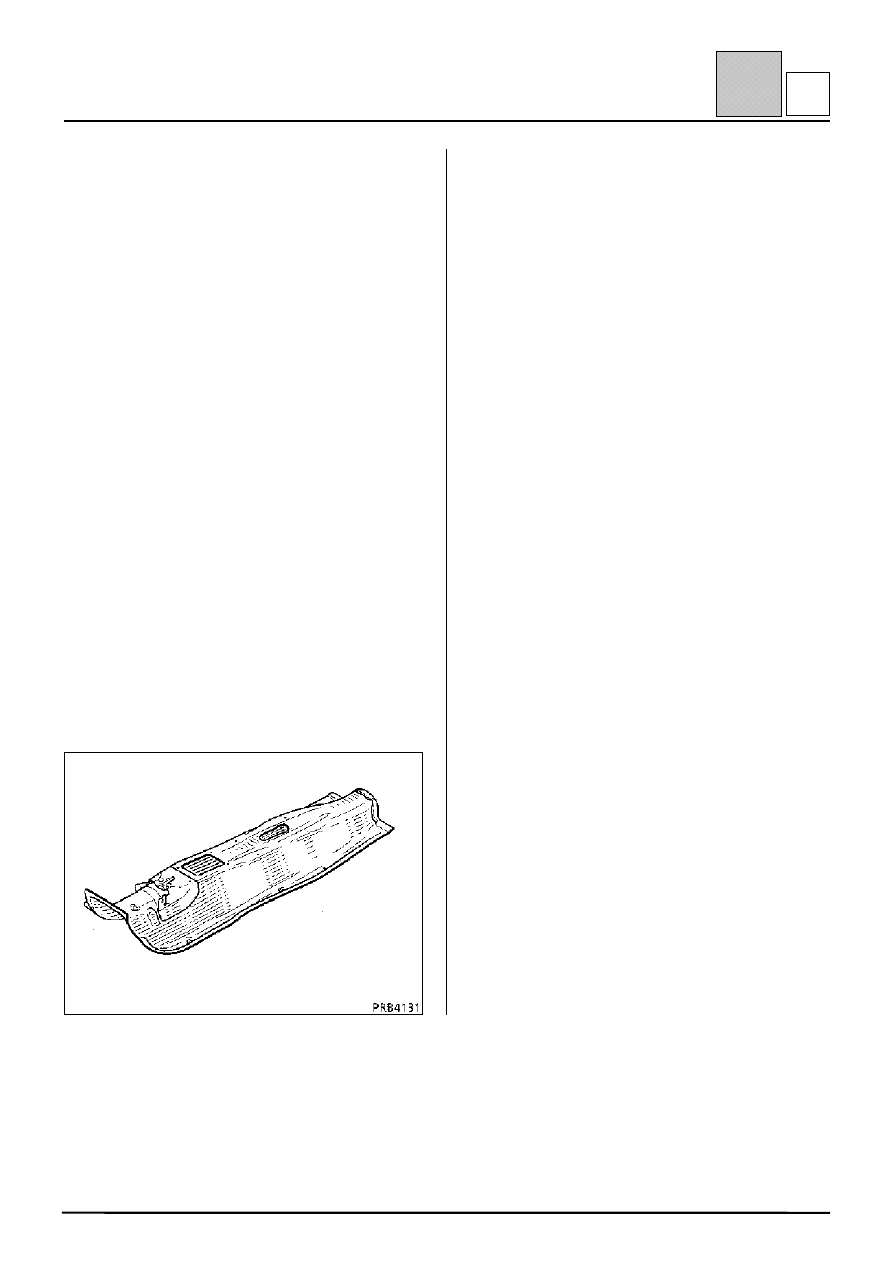

Туннель

41-39

41

K

ВВОДНАЯ ЧАСТЬ

Замена данной детали производится в
дополнение к операциям замены:

1 При повреждениях от лобового удара:

– щитка передка

2 При повреждениях от бокового удара:

– боковой панели пола

3 При повреждениях от удара сзади:

– заднего пола в сборе

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

Операцию необходимо выполнять на стапеле.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– кронштейном крепления корпуса датчика

удара;

– передним усилителем туннеля;
– усилителем крепления сиденья;
– кронштейном крепления оболочки троса;
– центральным усилителем туннеля.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

задняя часть пола;
боковая панель пола;
щиток передка.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Задняя часть пола

1,0

2 Боковая панель пола

0,8

3 Туннель

1,2

4 Щиток передка

0,7

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Туннель

41-40

41

K

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

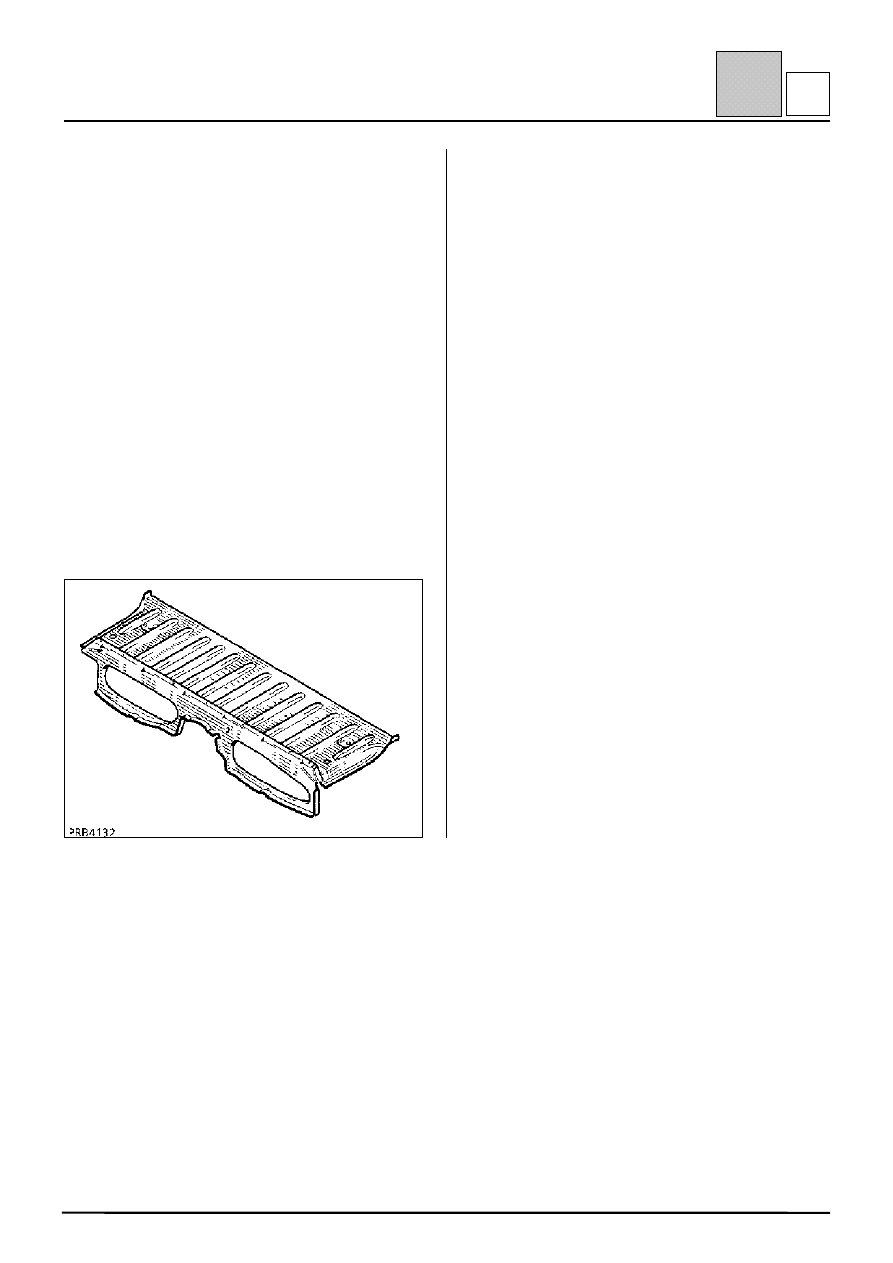

Передняя часть заднего пола

41-41

41

L

ВВОДНАЯ ЧАСТЬ

При повреждениях от бокового удара замена
данной детали производится в дополнение к
операциям замены:
– накладки порога;
– заднего пола в сборе;
– передней поперечины задней части пола.

Ниже даны только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даются в соответствующем подразделе.

Операцию необходимо выполнять на стапеле.

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с:
– усилителем пола;
– гайками крепления.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

задняя секция задней части пола;
туннель;
боковая панель пола;
накладка порога.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя часть заднего пола

0,8

2 Задняя секция задней части пола

1,0

3 Туннель

1,2

4 Боковая панель пола

0,8

5 Накладка порога

1,2

6 Удлинитель задней части накладки

порога

1,5
