ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Передний кронштейн крепления подрамника

41-26

41

G

ВВОДНАЯ ЧАСТЬ

Замена данной детали является одной из
основных операций при повреждениях от удара в
несущее основание кузова.

Ниже даются только указания по выполнению
соединений собственно заменяемой детали.

Указания по соединениям других деталей даны в
соответствующем подразделе.

Операцию необходимо выполнять на стапеле.

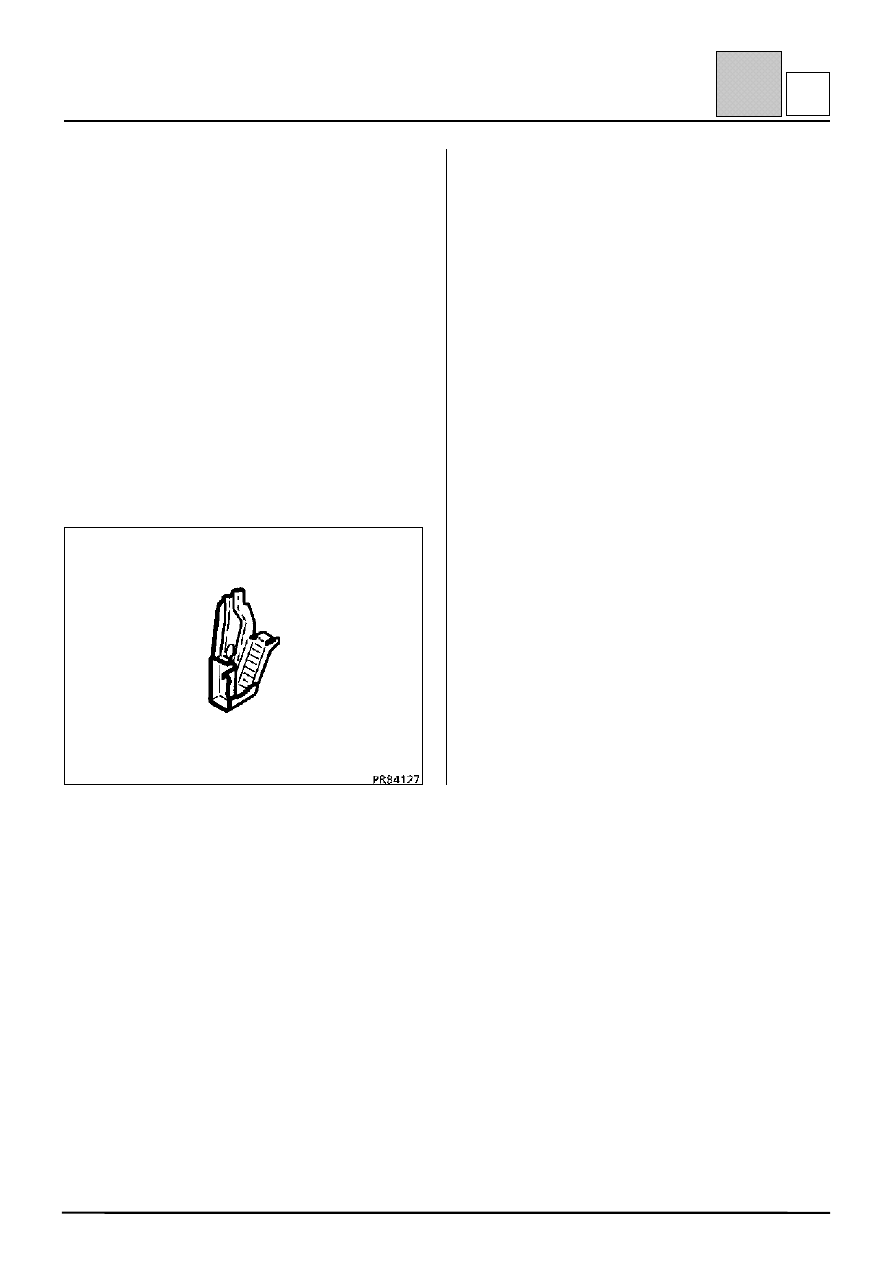

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

Деталь в сборе с усилителем переднего
кронштейна крепления подрамника.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

передняя часть переднего лонжерона;
накладка переднего лонжерона;
кронштейн крепления петли капота.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Передняя часть переднего лонжерона

1,5

2 Передний кронштейн передней части

подрамника

1,2

3 Накладка лонжерона

1,2

4  Усилитель переднего кронштейна

передней части подрамника

1,0

5 Кронштейн крепления петли капота

1,5

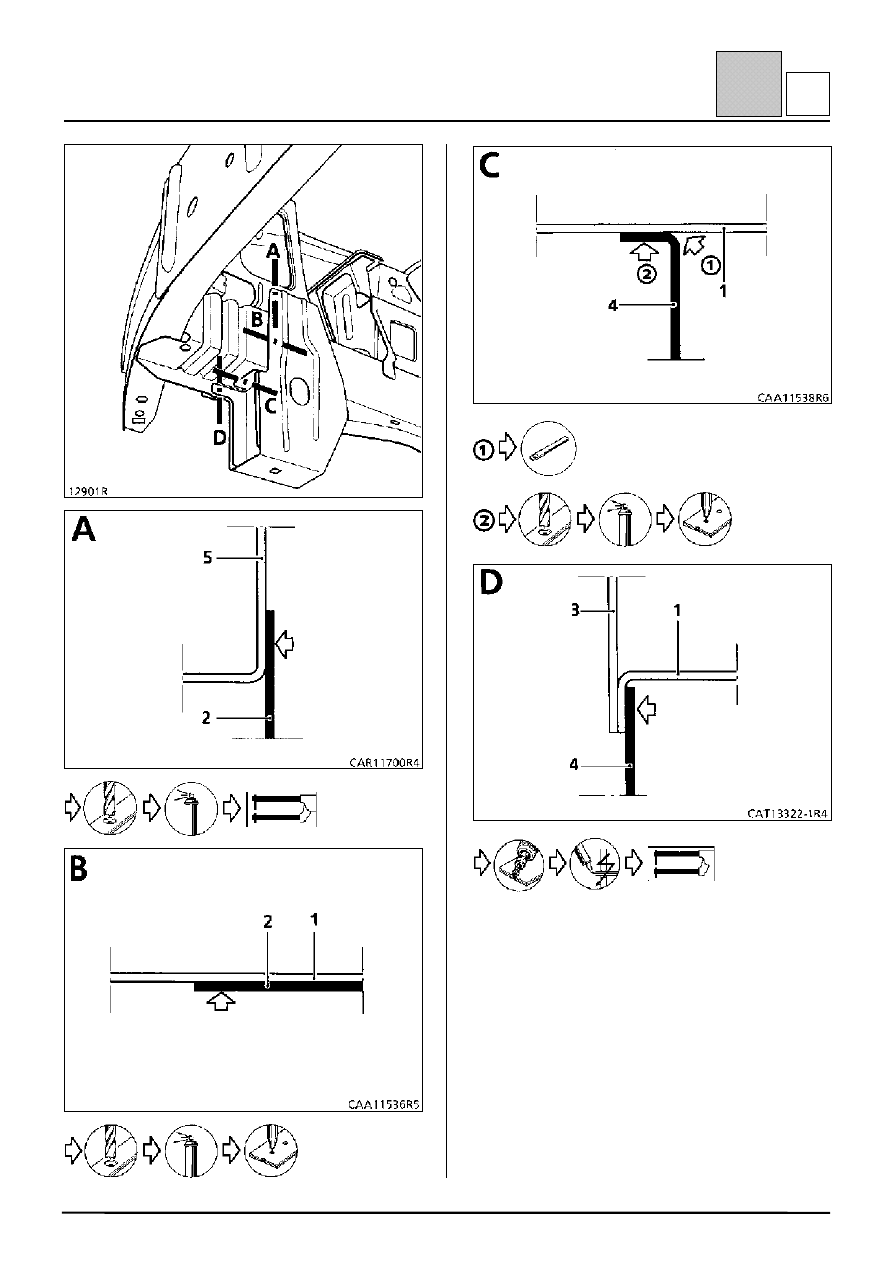

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Передний кронштейн крепления подрамника

41-27

41

G

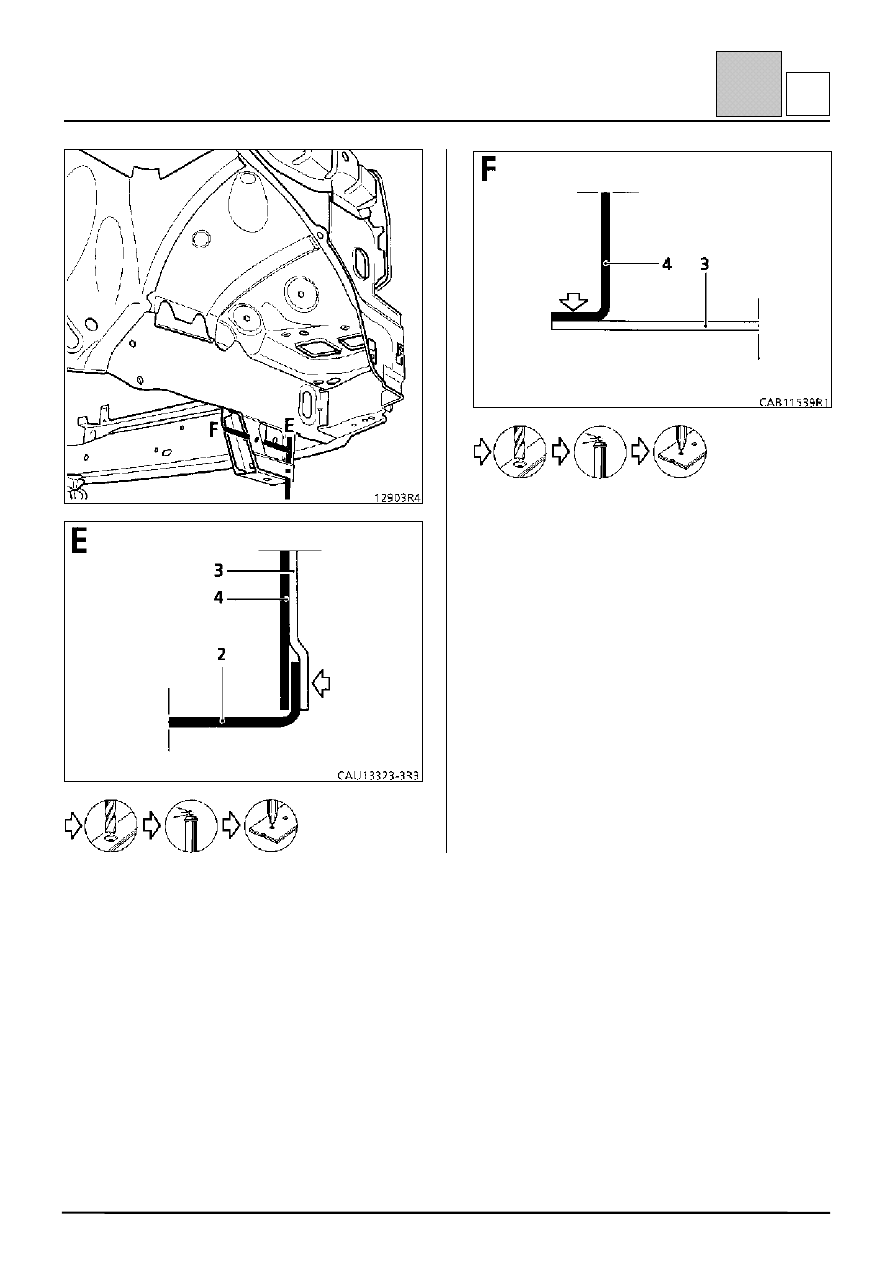

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Передний кронштейн крепления подрамника

41-28

41

G

ЗАМЕНА ДЕТАЛЕЙ НИЗА КУЗОВА

Накладка порога кузова

41-29

41

H

ВВОДНАЯ ЧАСТЬ

Замена данной детали выполняется при
повреждениях от бокового удара в дополнение к
следующим операциям:

1 – Боковой удар спереди:

замена передней стойки кузова.
Производится частичная замена с
разрезом по линии А (см. рисунок)

2 – При повреждениях от удара в заднюю

боковую часть кузова:
замена:
внутренней панели боковины,
усилителя передней стойки кузова,
нижней секции боковины кузова.
Производится частичная замена накладки
порога с разрезом по линии А (см. рисунок)

Ниже даются указания только по выполнению
соединений собственно заменяемой детали.

Указания по соединениям остальных деталей
даны в соответствующем подразделе.

Необходимо дополнительно заказать усилитель
нижней секции боковины кузова.

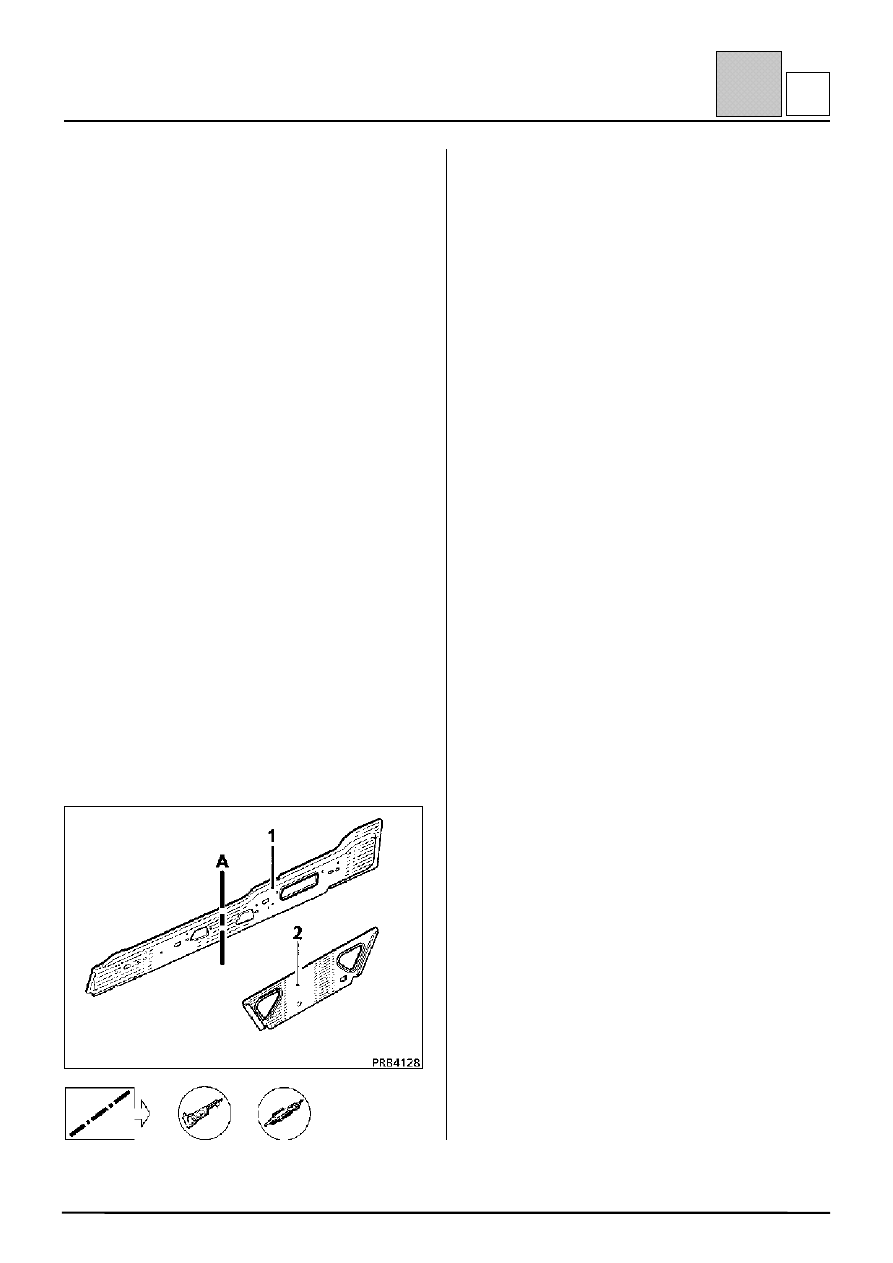

СОСТАВ ДЕТАЛИ, ПОСТАВЛЯЕМОЙ СО
СКЛАДА

1 – Накладка порога

2 – Усилитель порога

ПЕРЕЧЕНЬ ДЕТАЛЕЙ, СОЕДИНЯЕМЫХ С
ЗАМЕНЯЕМОЙ:

внутренняя панель передней стойки кузова;
боковая панель пола;
поперечина крепления сиденья;
задний лонжерон;
задняя секция заднего пола.

СОЕДИНЯЕМЫЕ ДЕТАЛИ (толщина в мм):

1 Накладка порога кузова

1,2

2 Передний брызговик — внутренняя

панель стойки кузова

1,0

3 Боковая панель пола

0,8

4 Поперечина крепления переднего

сиденья

1,0

5 Задняя часть накладки порога

1,5

6 Передняя боковая поперечина

1,0

7 Нижняя секция боковины кузова

0,8

или
