Рено Кангу. Руководство - часть 132

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Воздухораспределительный блок

61-6

61

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
–

болт крепления рулевого колеса,

–

рулевое колесо, предварительно установив
колеса в положение для движения по прямой.

ВНИМАНИЕ: При обращении с подушкой
безопасности соблюдайте указания, данные в
главе 88.

Снимите:
–

болты крепления облицовочных кожухов
рулевой колонки,

–

козырек и щиток приборов,

–

блок подрулевых переключателей.

С помощью клейкой ленты зафиксируйте
поворотное кольцо подушки безопасности.

Снимите:
–

пепельницу,

–

два болта крепления панели управления
отопителем,

–

винты крепления платы предохранителей (пять
винтов),

–

гайки крепления приборной панели.

Освободите от держателей электропроводку
приборной панели.

Снимите приборную панель.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Воздухораспределительный блок

61-7

61

В моторном отсеке

Пережмите щипцами шланги отопителя,
отсоедините быстроразъемные хомуты шлангов
отопителя.

Второй вариант быстроразъемных хомутов.

Установите дефлектор и удалите остаток
жидкости, нагнетая струю сжатого воздуха.

Снимите:
–

болт скобы крепления шлангов отопителя,

–

рычаги стеклоочистителей, пользуясь
инструментом Elé. 1294-01,

–

верхний уплотнитель ниши воздухозабора, а
также решетку воздухозабора наружного
воздуха.

–

устройство нагнетания воздуха,

–

болт крепления воздухораспределительного
блока.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Воздухораспределительный блок

61-8

61

В салоне

Снимите:
–

воздухораспределительный блок,

–

радиатор отопителя.

УСТАНОВКА

Убедитесь, что:
–

электропроводка правильно размещена за
приборной панелью,

–

воздуховоды надежно подсоединены во
избежание возникновения шумов.

Замените болт крепления рулевого колеса
(смажьте резьбу болта клеем-герметиком, момент
затяжки: 4,5 даН

⋅⋅⋅⋅м).

ВАЖНОЕ ЗАМЕЧАНИЕ: Прежде, чем подключать
подушку безопасности, необходимо выполнить
процедуру контроля функционирования этой
системы:

• Убедитесь, что при включенном зажигании

высвечивается сигнальная лампа подушки
безопасности на щитке приборов.

• Подключите имитатор воспламенителя к

разъему подушки безопасности и убедитесь,
что сигнальная лампа погасла.

• Выключите зажигание, подсоедините подушку

безопасности вместо имитатора воспламе-
нителя и зафиксируйте подушку на рулевом
колесе.

• Включите зажигание, убедитесь, что

сигнальная лампа высвечивается в течение
трех секунд после включения зажигания, затем
гаснет и остается погашенной.

Если сигнальная лампа не функционирует, как
указано выше, см. главу 88.

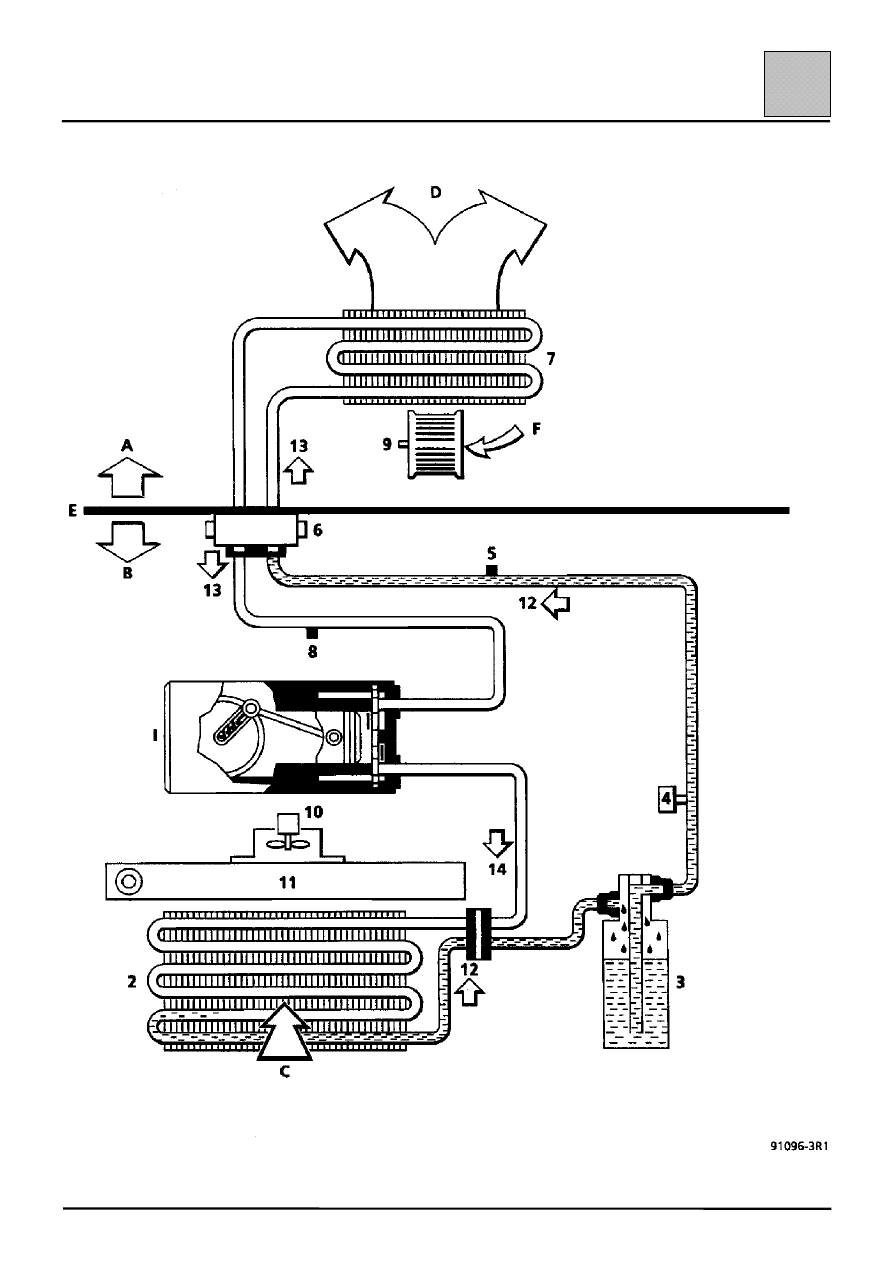

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

Общие сведения

62-1

62
