Рено Кангу. Руководство - часть 130

Система
кондиционирования воздуха

СИСТЕМА ОТОПЛЕНИЯ

СИСТЕМА КОНДИЦИОНИРОВАНИЯ

ДВИГАТЕЛИ D7F – E7J – F8Q

ДАННЫЙ ДОКУМЕНТ АННУЛИРУЕТ И ЗАМЕНЯЕТ:

–

раздел № 6 руководства M.R. 325, каталожный номер:
77 11 190 286 от ИЮЛЯ 1997 ГОДА

–

Техническую ноту № 2871А, каталожный номер:
77 11 194 788 от ДЕКАБРЯ 1997 ГОДА

77 11 294 237

ФЕВРАЛЬ 2000

Русское издание

«Методы  ремонта,  рекомендуемые  изготовителем  в  настоящем  документе,  соот-

ветствуют  техническим  условиям,  действительным  на  момент  составления  руко-

водства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также соот-
ветственно изменены.»

Все авторские права принадлежат Renault.

Воспроизведение или перевод, в том числе частичные, настоящего документа, равно
как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

©



Renault 1998

6

61

62

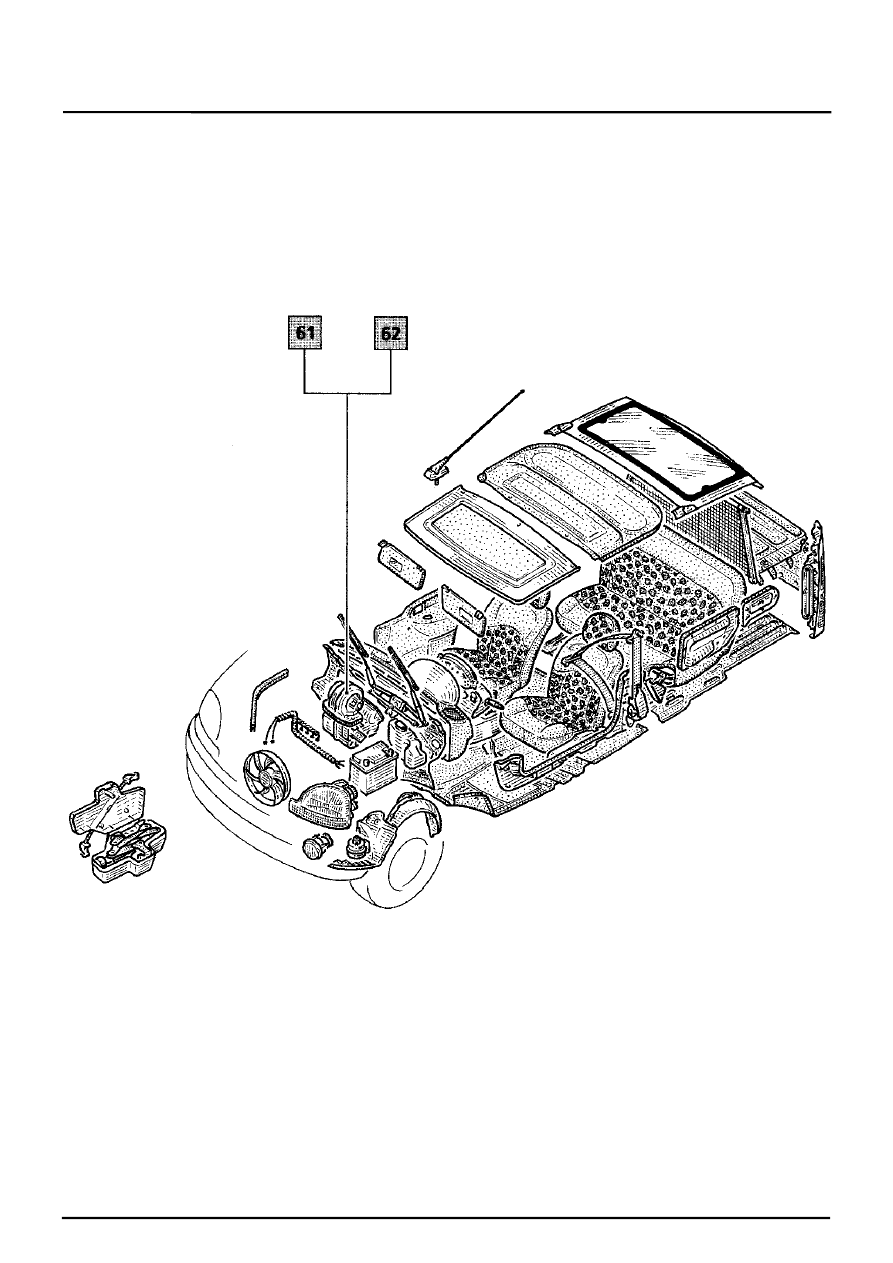

СХЕМА-ИЛЛЮСТРАЦИЯ К ОГЛАВЛЕНИЮ

Отопление и вентиляция салона,

кондиционирование воздуха

Содержание

Страница

ОТОПЛЕНИЕ

Панель управления

61-1

Тросы привода

61-2

Фильтр системы вентиляции салона

61-3

Электровентилятор отопителя

61-4

Радиатор отопителя

61-5

Воздухораспределительный блок

61-6

СИСТЕМА КОНДИЦИОНИРОВАНИЯ
ВОЗДУХА

Общие сведения

62-1

Диагностика – Предварительные
операции

62-3

Диагностика – Карта XR25

62-4

Диагностика – Интерпретация
показаний барграфов прибора XR25

62-6

Диагностика – Жалобы владельца

62-18

Диагностика – Алгоритм поиска
неисправностей

62-19

Диагностика – Дополнительные
проверки

62-43

Электрическая схема

62-44

Испаритель

62-48

Устройство нагнетания воздуха

62-50

Компрессор

62-51

Конденсатор

62-54

Редуктор

62-55

Ресивер-осушитель

62-56

Соединительные трубопроводы

62-57

Электрическое управление

62-60

Компьютер

62-61

61

62

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ САЛОНА

Панель управления

61-1

61

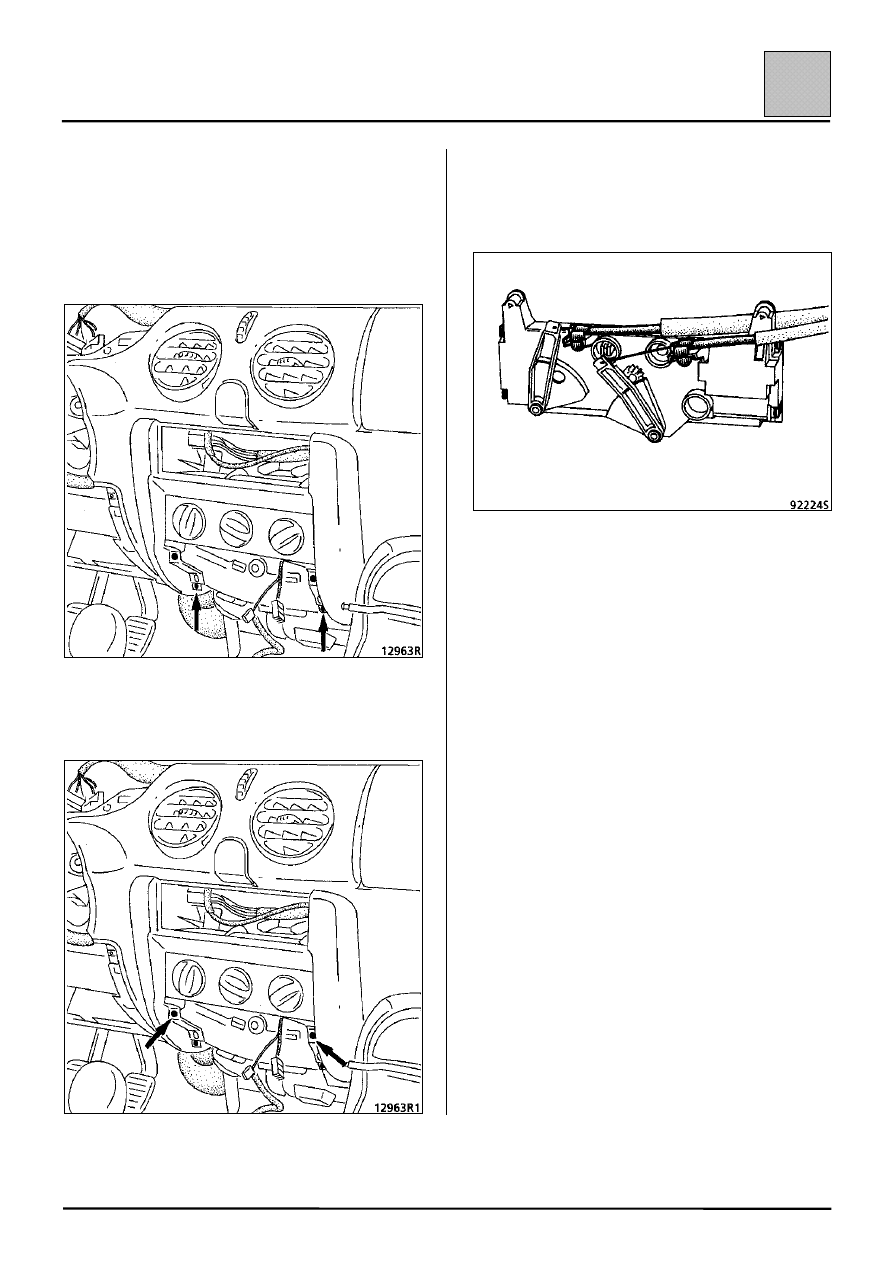

СНЯТИЕ

Отсоедините аккумуляторную батарею.

Снимите:
–

пепельницу,

–

крепежные винты.

–

два болта крепления панели управления на
приборной панели.

Отсоедините:
–

разъем панели управления,

–

тросы привода рычагов поворачивающих
механизмов.

УСТАНОВКА

Установка осуществляется в порядке, обратном
снятию.

Проверьте регулировку механизмов управления
распределением воздуха и смешиванием
воздушных потоков (см. раздел «Тросы
привода»).
