ЗАДНИЙ МОСТ

Сайлент-блоки торсионов

33-20

33

ЗАДНИЙ МОСТ С

ТРУБЧАТОЙ БАЛКОЙ

Данная операция выполняется после снятия
рычагов подвески и торсионов.

СНЯТИЕ

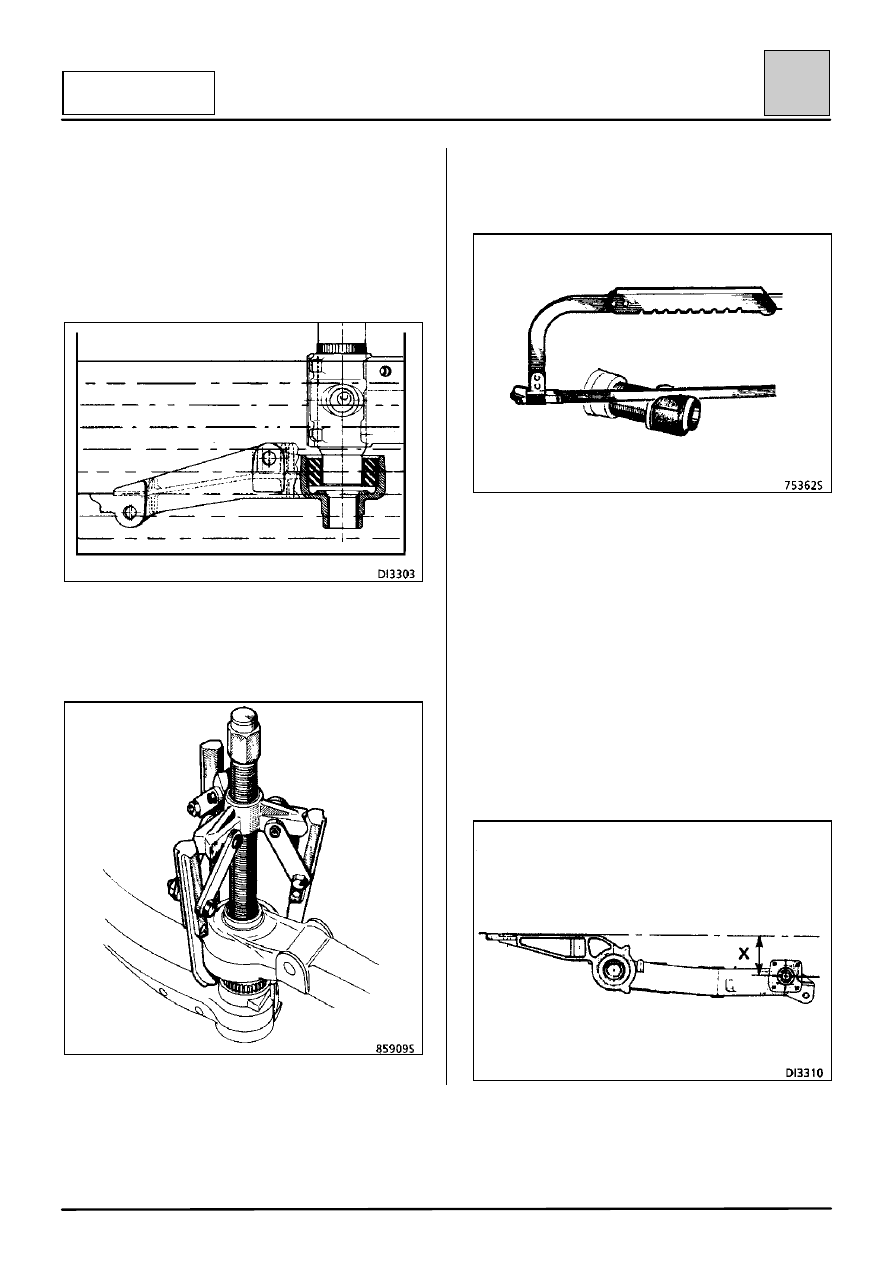

Полностью погрузите сайлент-блок в тормозную
жидкость, чтобы размягчить резину сайлент-
блока.

С помощью съемника с тремя захватами снимите
с сайлент-блока кронштейн опоры штанги балки,
срывая его с резиновой втулки сайлент-блока.

Перепилите ножовкой внутреннюю обойму
сайлент-блока, не допуская касания опорной
поверхности на штанге балки.

УСТАНОВКА

Сайлент-блок устанавливается в кронштейн
опоры штанги балки с помощью пресса,
обеспечивая при этом требуемые соосность с
отверстием кронштейна и зазор между сайлент-
блоком и стенкой кронштейна.

Расположение оси торсиона по вертикали

Соблюдайте размер Х между опорной
поверхностью кронштейна и осью цапфы ступицы
колеса:

Х = 156 мм ± 3,5

ЗАДНИЙ МОСТ

Сайлент-блоки торсионов

33-21

33

ЗАДНИЙ МОСТ С

ТРУБЧАТОЙ БАЛКОЙ

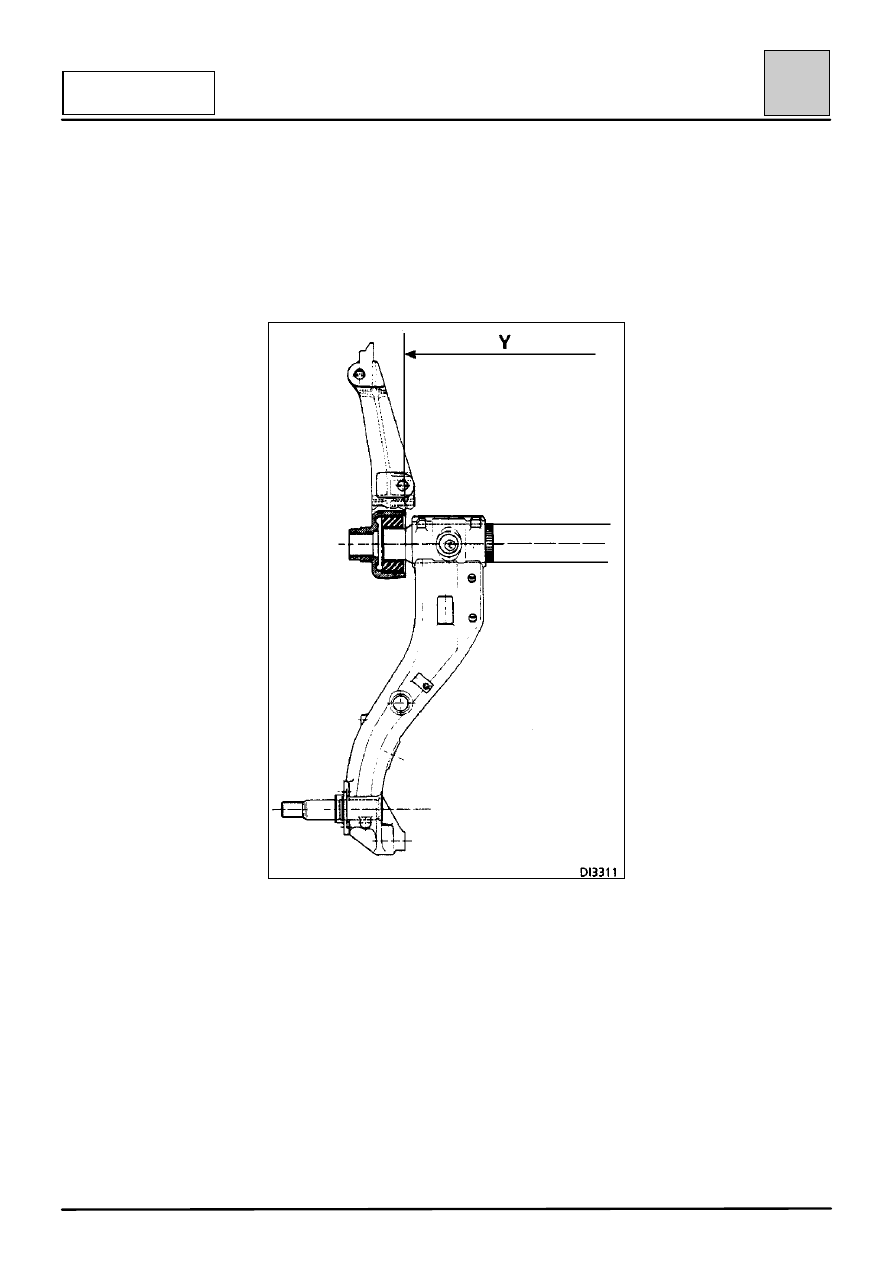

Расстояние между кронштейнами

В этом положении запрессуйте сайлент-блок на
цапфу ступицы настолько, чтобы расстояние
между центрами крепежных отверстий
кронштейнов составило

Y = 1164 мм ± 1

Установите торсион на автомобиль.

ЗАДНИЙ МОСТ

Сайлент-блоки торсионов

33-22

33

ЗАДНИЙ МОСТ С

ТРУБЧАТОЙ БАЛКОЙ

Данная операция выполняется после снятия
заднего моста и торсионов.

СНЯТИЕ

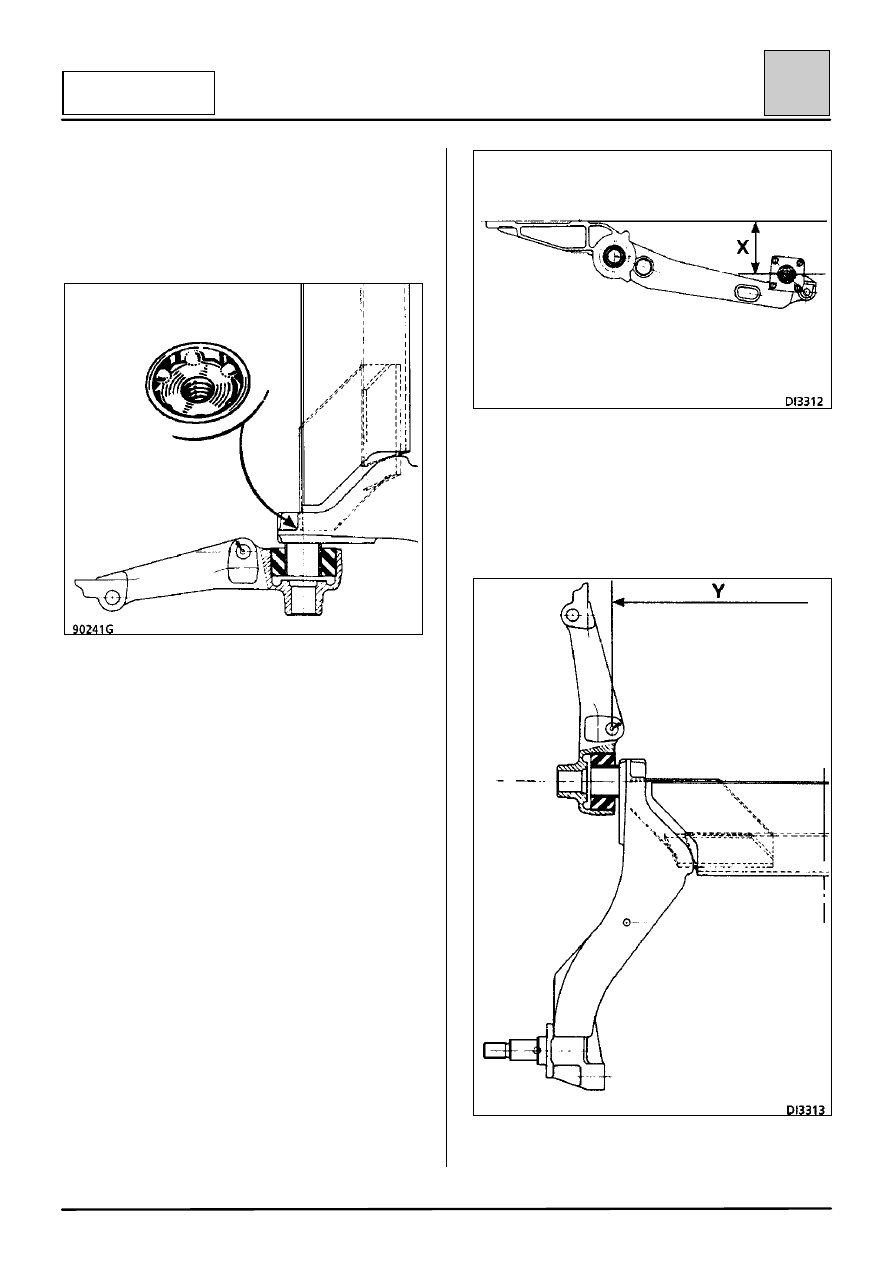

Приварите сваркой пластину (например, гайку) к

внутренней обойме сайлент-блока.

Снимите с балки моста с помощью пресса

сайлент-блок вместе с кронштейном опоры балки

моста.

УСТАНОВКА

При установке сайлент-блока в кронштейн

обеспечьте требуемое расположение оси

торсиона по вертикали и расстояние до

противолежащего сайлент-блока и кронштейна.

Расположение оси торсиона по вертикали

Соблюдайте размер Х между опорной
поверхностью кронштейна и осью цапфы ступицы

колеса:

Х = 124 мм ± 3,5

Расстояние между кронштейнами

В этом положении запрессуйте сайлент-блок на

цапфу ступицы настолько, чтобы расстояние

между центрами крепежных отверстий

кронштейнов составило

Y = 1164 мм ± 1

Установите балку заднего моста и торсионы на

автомобиль (см. соответствующий раздел).

КОЛЕСА И ШИНЫ

Технические параметры

35-1

35

КОЛЕСА

Существует два способа маркировки колес:

– выштамповкой маркировки на стальном ободе,

– отливкой маркировки на алюминиевом ободе.

В маркировке даются основные размеры колеса.

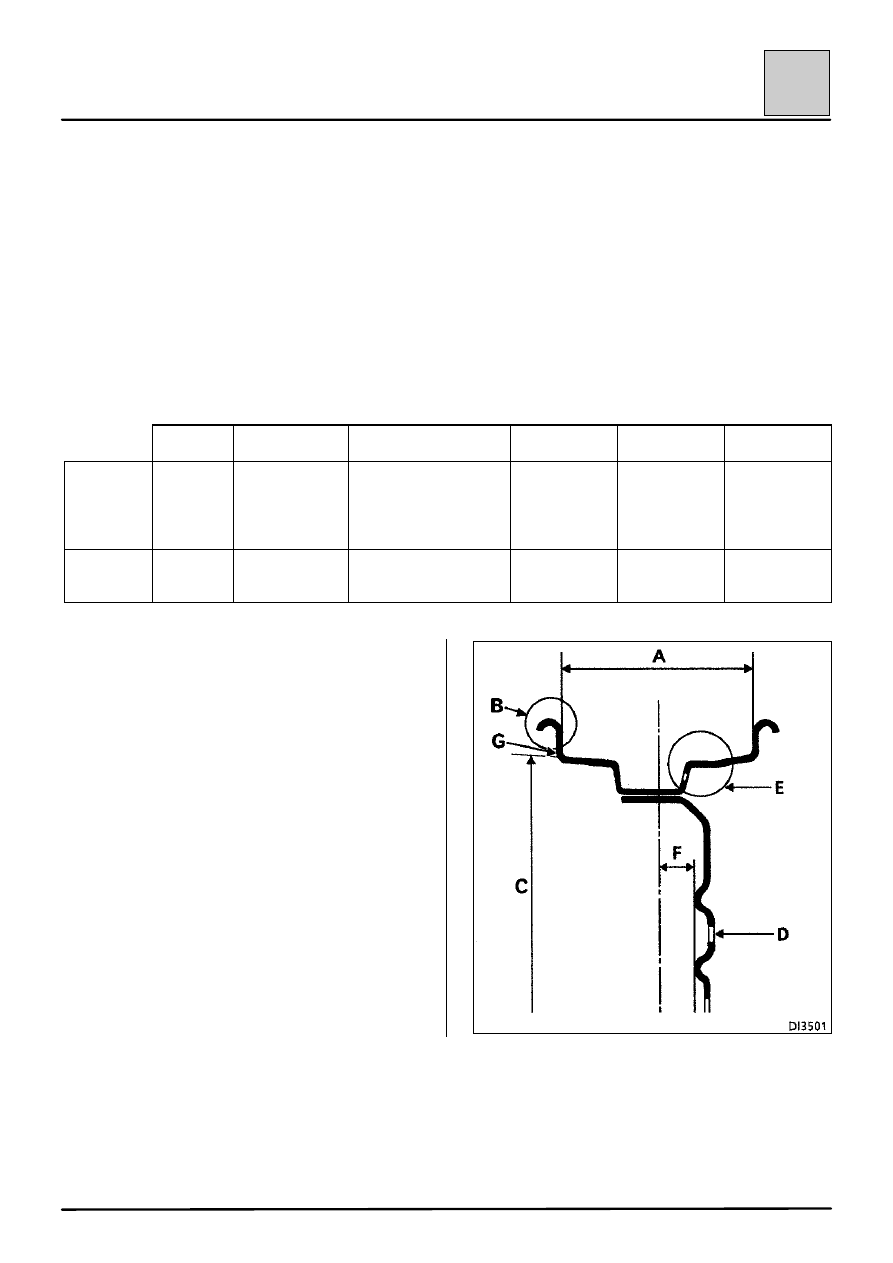

Полная маркировка:

Например: 5 Ѕ J 14 4 CH 36

или упрощенная

Например: 5 Ѕ J 14

A

B

C

D

E

F

ТИП

КОЛЕСА

ШИРИНА

ОБОДА

(дюйм)

ПРОФИЛЬ

БОРТОВОЙ

ЗАКРАИНЫ

ОБОДА

НОМИНАЛЬНЫЙ

ДИАМЕТР

ПОСАДОЧНОЙ

ПОЛКИ (дюйм)

Число

крепежных

отверстий

Профиль

посадочной

полки обода

Вылет диска

колеса (мм)

5 1|2 J 14

4 CH 36

5 1/2

J

14

4

CH

36

Четыре болта крепления колеса располагаются по
окружности диаметром 100 мм (4 болта
крепления).

Максимально допустимое боковое биение:
1,2 мм, замеряется на закраине обода (в точке G).

Максимально допустимое радиальное биение:
0,8 мм, замеряется в месте прилегания борта
шины к ободу.
