ПЕРЕДНЯЯ ПОДВЕСКА

Подрамник

31-13

31

Опустите подъемник до касания пола колес
тележки.

Отверните болты крепления подрамника.

Осторожно поднимите подъемник.

УСТАНОВКА

Периодически заменяйте болты крепления
подрамника и поддерживайте их затяжку с
требуемыми моментами.

Установка в порядке обратном снятию.

ПРИМЕЧАНИЕ: подрамник крепится к кузову
следующим образом:

– установите два стержня вместо передних

болтов крепления,

– подведите подрамник вплотную к кузову,

– затяните, но не окончательно, задние болты

крепления (начинайте с самого длинного
правого болта),

– замените спереди подрамника вставленные

стержни болтами крепления,

– затяните четыре болта крепления с

требуемым моментом, начиная сзади,

– обеспечьте правильную установку

теплозащитных щитков.

ЗАДНИЙ МОСТ

Задний мост

33-1

33

Моменты затяжки (даН

⋅⋅⋅⋅м)

Гайка крепления опоры балки заднего
моста

11

Болт крепления колес

9

Болт крепления нижней опоры
амортизатора

8,5

СНЯТИЕ

Установите автомобиль на двухстоечный

автомобиль.

Установите на педаль тормоза нажимное

устройство.

Снимите:
– гайки крепления нижних опор обоих

амортизаторов,

– тормозные трубки,
– регулятор тормозных сил,
– центральный теплозащитный щиток,
– тормозные тросы, отсоединяя их от

регулировочного узла.

Отсоедините тросы от держателей на топливном

баке.

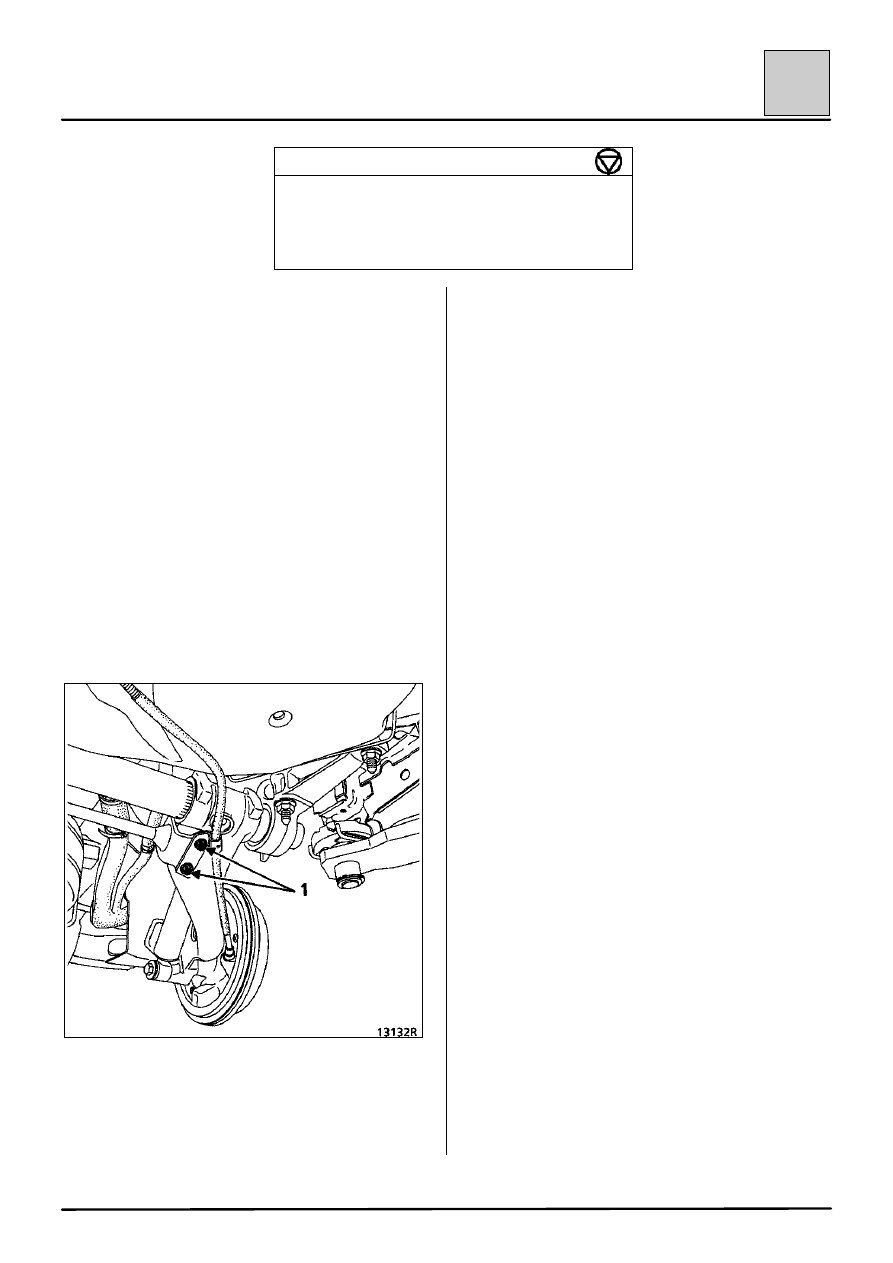

Установите балку заднего моста на опору и

отверните гайки (1).

Снимите задний мост.

ПРИМЕЧАНИЕ: доступ к болтам крепления
опор балки может быть получен после снятия
подушки заднего сидения (в зависимости от
исполнения автомобиля) и удаления заглушек.

УСТАНОВКА

Установка в порядке обратном снятию.

Удалите воздух из тормозных контуров.

Отрегулируйте стояночный тормоз (см.
раздел 37).

Проверьте и при необходимости отрегулируйте
регулятор тормозных сил (см. раздел 37).

ЗАДНИЙ МОСТ

Тормозной барабан

33-2

33

Тормозные барабаны с обеих сторон должны иметь одинаковый диаметр, если один из барабанов
перешлифован, то другой также должен быть перешлифован. Никогда не допускайте увеличение
диаметра барабана больше величины, указанной на нем.

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Emb. 880

Инерционный съемник

Rou. 943

Съемник колпака ступицы

Моменты затяжки (даН

⋅⋅⋅⋅м)

Болты крепления колеса

9

Гайка ступицы

17,5

СНЯТИЕ

Снимите колпак ступицы с помощью съемников
Rou. 943 и Emb. 880.

Полностью опустите рычаг привода стояночного
тормоза, для чего ослабьте натяжение задних
тросов привода стояночного тормоза.

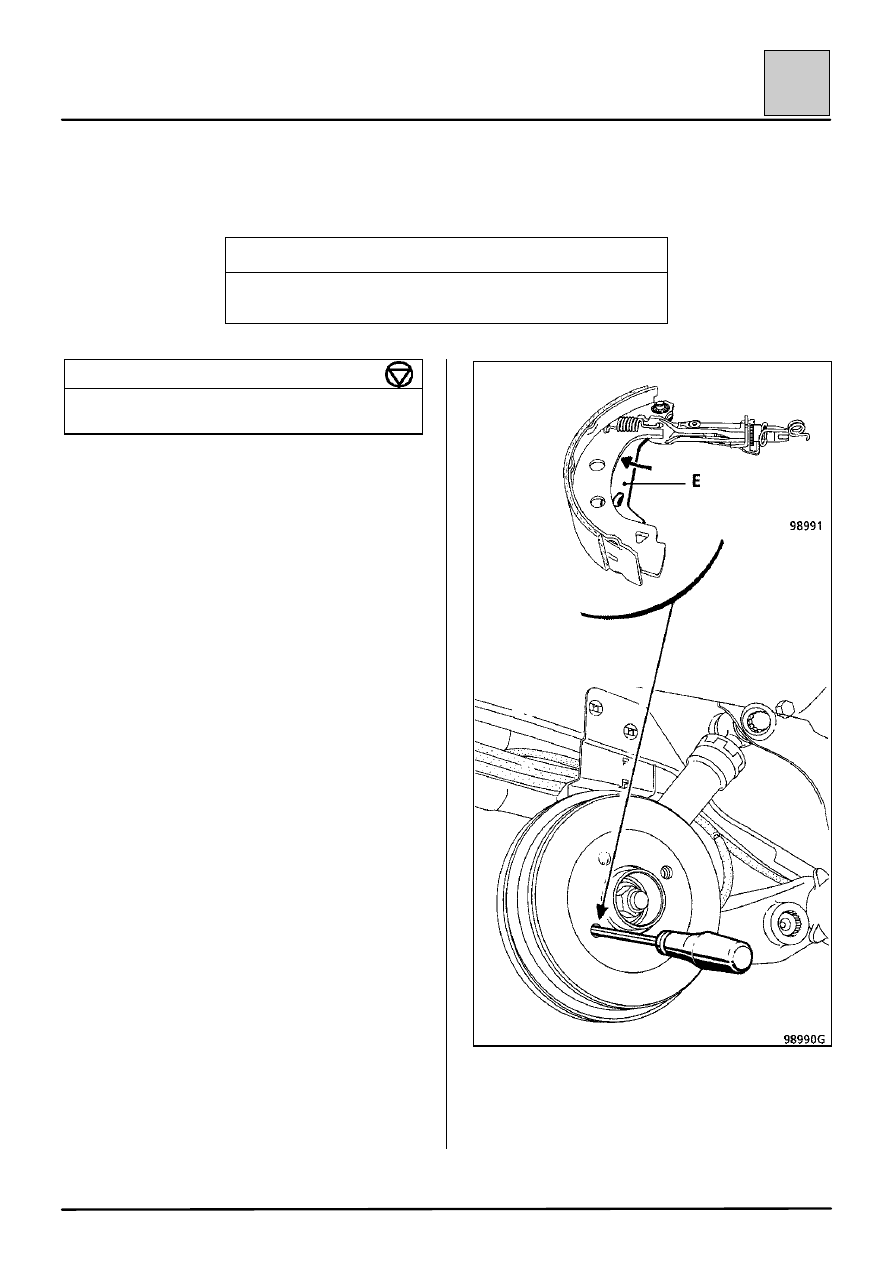

Вставьте лезвие отвертки в одно из резьбовых
отверстий в тормозном барабане для болтов
крепления колеса и сместите разжимной рычаг,
чтобы отвести опорный участок его ребра от
тормозной колодки (Е).

Для отведения разжимного рычага от колодки
смещайте его назад.

Снимите:

– гайку и шайбу ступицы,

– тормозной барабан.

ЗАДНИЙ МОСТ

Тормозной барабан

33-3

33

УСТАНОВКА

Удалите пыль с рабочих поверхностей барабана
и накладок колодок с помощью очистителя
тормозов.

Установите:

– барабан,

– шайбу и гайку ступицы, которую затяните с

требуемым моментом,

– колпак ступицы.

Отрегулируйте:

– положение тормозных колодок, многократно

нажимая на педаль тормоза,

– стояночный тормоз (см. раздел 37

«Механические устройства управления»).
