СИСТЕМА ВПРЫСКА

Расположение элементов

17-10

17

Двигатели E7J

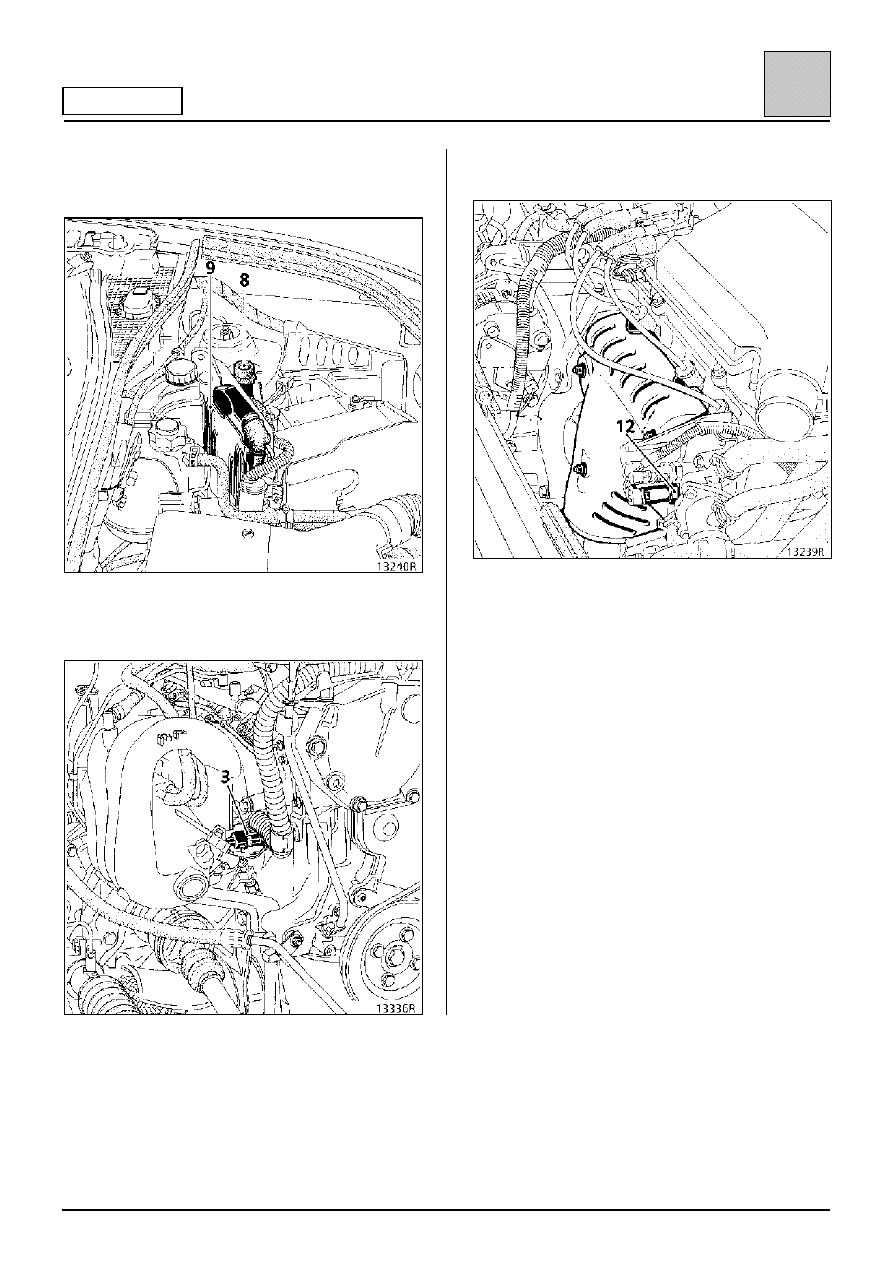

8 Компьютер впрыска
9 Инерционный выключатель

3 Датчик детонации (момент затяжки: 2,5 даН

⋅⋅⋅⋅м)

12 Датчик температуры охлаждающей жидкости

СИСТЕМА ВПРЫСКА

Расположение элементов

17-11

17

Двигатели E7J

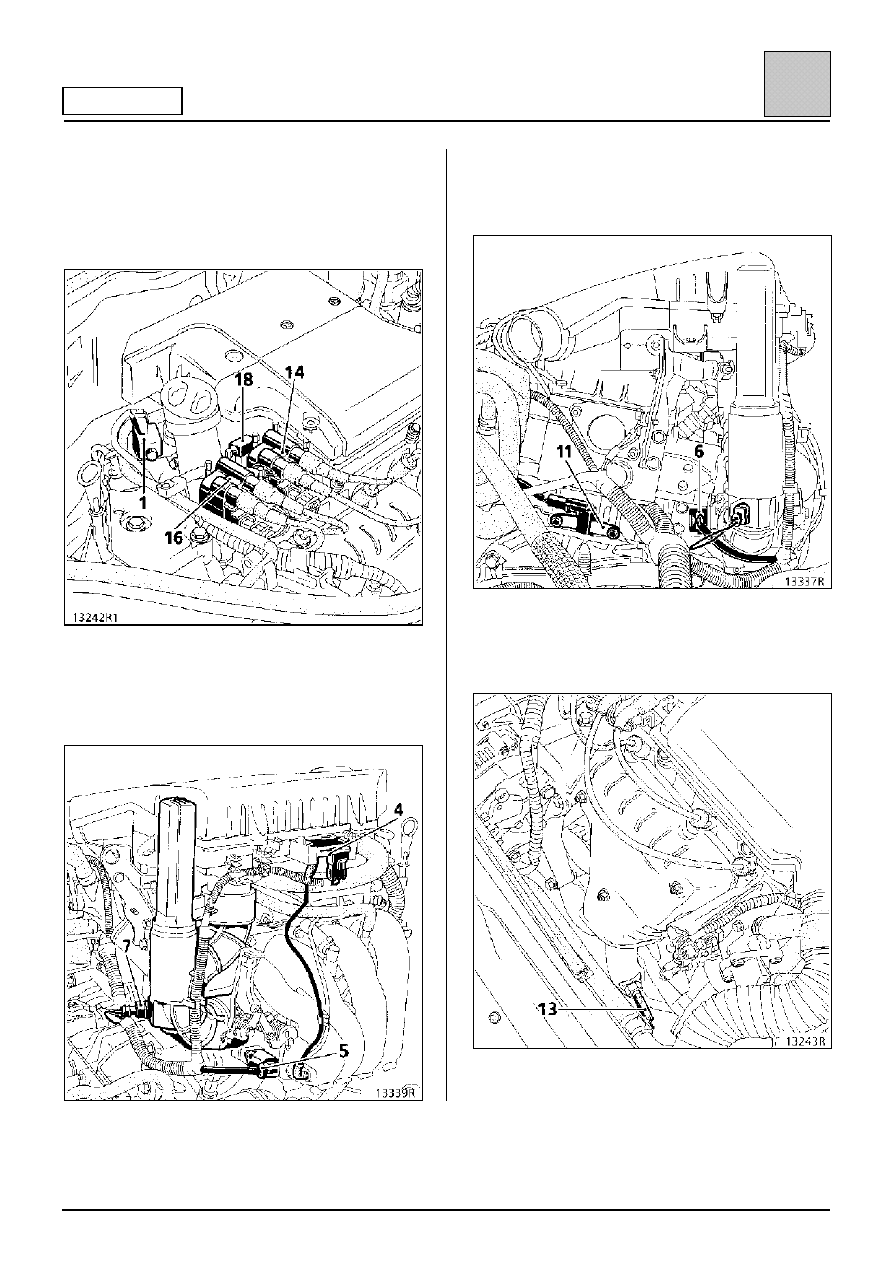

1 Электромагнитный клапан системы

рекуперации паров топлива

14 Катушка зажигания цилиндров 2-3
16 Катушка зажигания цилиндров 1-4
18 Конденсатор фильтра помехоподавления

4 Датчик абсолютного давления
5 Шаговый двигатель регулятора холостого хода
7 Датчик температуры воздуха

6 Потенциометр положения дроссельной

заслонки

11 Датчик ВМТ

13 Кислородный датчик (момент затяжки:

4,5 даН

⋅⋅⋅⋅м)

СИСТЕМА ВПРЫСКА

Расположение элементов

17-12

17

Двигатели E7J

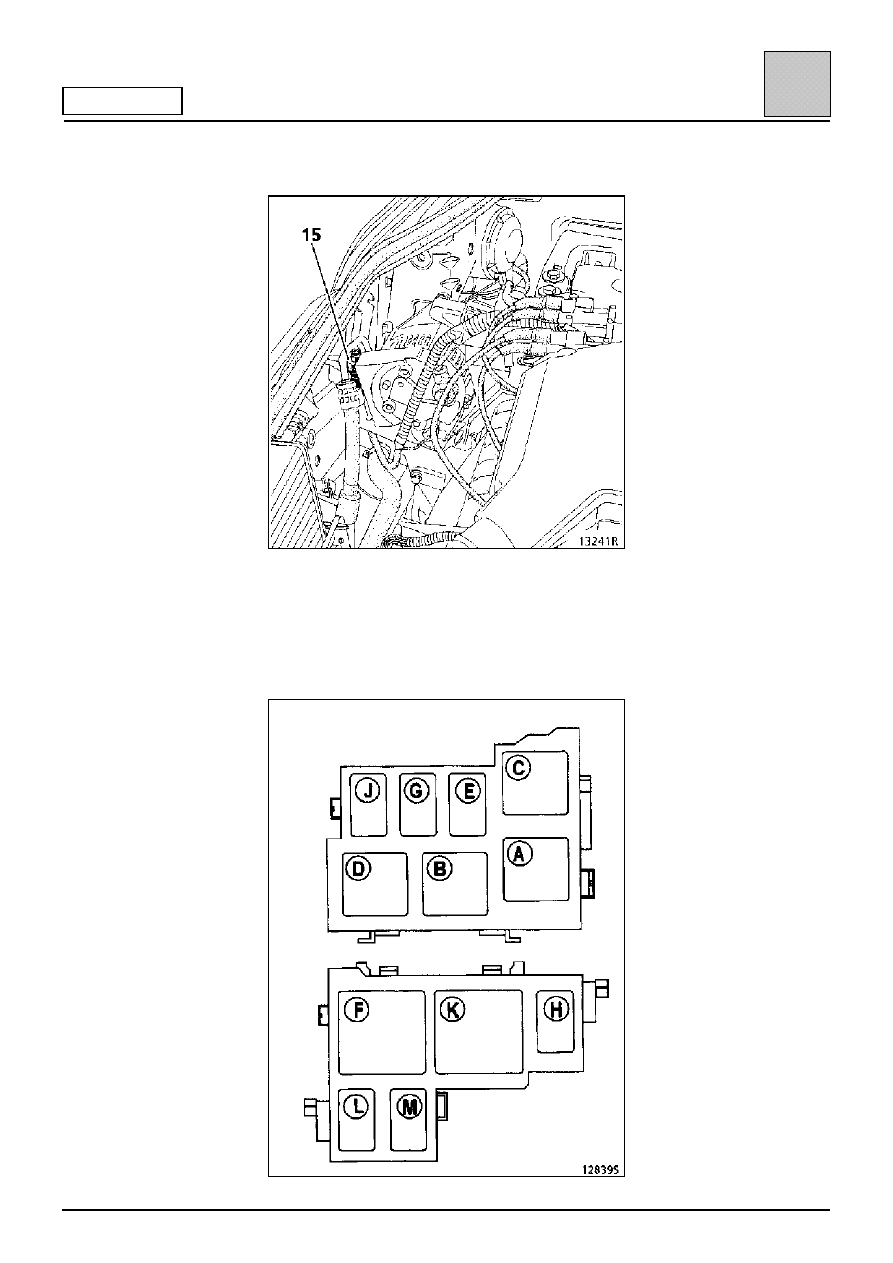

15 Реле давления усилителя рулевого

управления

K Реле группы электровентиляторов (опция с

кондиционером)

L Реле топливного насоса
М Реле группы электровентиляторов (опция без

кондиционера) или малой скорости вращения
электровентиляторов (опция с
кондиционером)

СИСТЕМА ВПРЫСКА

Централизованное управление температурой

охлаждающей жидкости

17-13

17

Двигатель D7F

Двигатель E7J

244

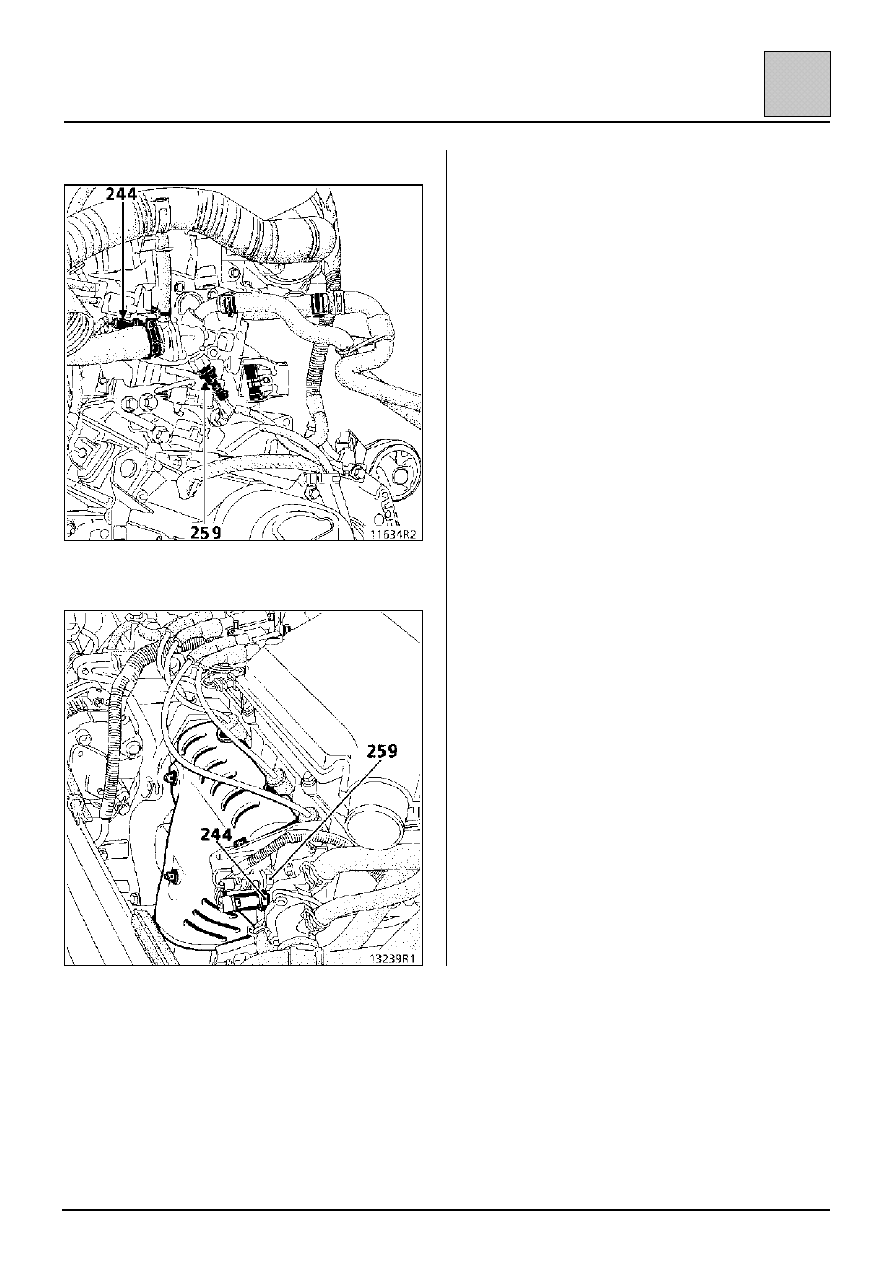

Датчик температуры охлаждающей
жидкости системы впрыска и указателя
температуры охлаждающей жидкости в
щитке приборов.
3-контактный датчик, два контакта
используются для передачи сигналов о
температуре охлаждающей жидкости в
компьютер впрыска, а один контакт — для
указателя температуры охлаждающей
жидкости в щитке приборов.

259

Термодатчик включения сигнальной лампы
перегрева охлаждающей жидкости в щитке
приборов.

Функционирование

Датчик 244 обеспечивает:
– Индикацию температуры охлаждающей

жидкости в щитке приборов;

– Выдачу информации о температуре

охлаждающей жидкости двигателя в
компьютер впрыска.

В зависимости от температуры охлаждающей
жидкости, компьютер впрыска выдает
управляющие команды:
– Системе впрыска;
– Группе электровентиляторов.

Электровентилятор включается на большую
скорость (режимами малой и большой
скорости вращения вентилятора управляет
компьютер кондиционера), если температура
превышает 99

°°°°С и отключается, если

температура опускается ниже 96

°°°°С (если

необходимо провести проверку, отключите
кондиционер).
