СИСТЕМА ВПРЫСКА

Общие сведения

17-6

17

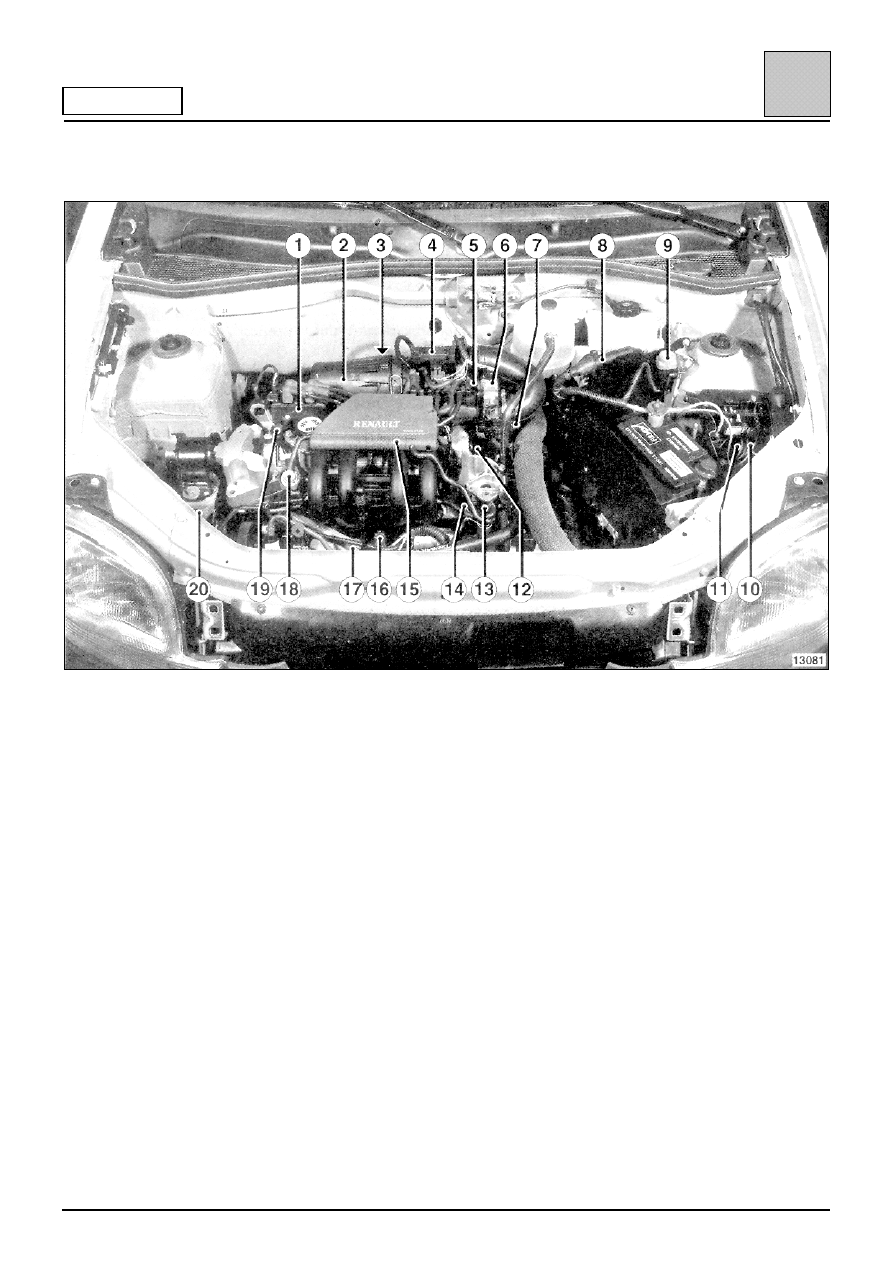

Двигатели D7F

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

1

Катушка зажигания

2

Воздушный фильтр

3

Кислородный датчик

4

Датчик абсолютного давления

5

Потенциометр положения дроссельной заслонки

6

Шаговый электродвигатель регулятора холостого хода

7

Датчик температуры воздуха

8

Компьютер впрыска

9

Инерционный выключатель

10

Реле блокировки

11

Реле топливного насоса

12

Датчик ВМТ

13

Электромагнитный клапан системы рекуперации паров топлива

14

Датчик температуры охлаждающей жидкости

15

Приспособление для отсоединения свечных проводов

16

Датчик детонации

17

Реле давления усилителя рулевого управления

18

Регулятор давления топлива

19

Конденсатор фильтра помехоподавления

20

Абсорбер паров топлива

СИСТЕМА ВПРЫСКА

Общие сведения

17-7

17

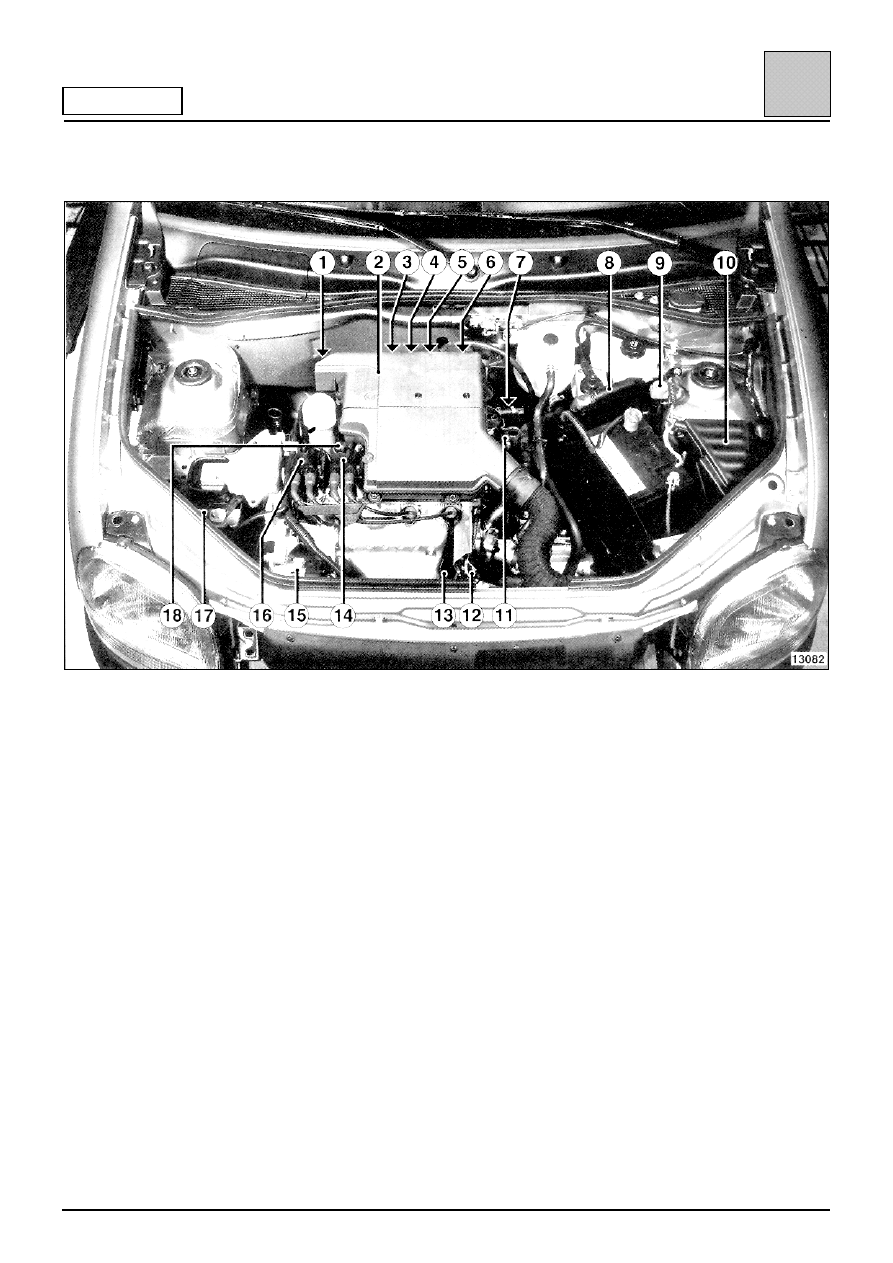

Двигатели E7J

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ

1

Электромагнитный клапан рекуперации паров топлива

2

Воздушный фильтр

3

Датчик детонации

4

Датчик абсолютного давления

5

Шаговый электродвигатель регулятора холостого хода

6

Потенциометр положения дроссельной заслонки

7

Датчик температуры воздуха

8

Компьютер впрыска

9

Инерционный выключатель

10

Реле топливного насоса

11

Датчик ВМТ

12

Датчик температуры охлаждающей жидкости

13

Кислородный датчик

14

Катушка зажигания цилиндров 2-3

15

Реле давления усилителя рулевого управления

16

Катушка зажигания цилиндров 1-4

17

Абсорбер топливных паров

18

Конденсатор фильтра помехоподавления

СИСТЕМА ВПРЫСКА

Расположение элементов

17-8

17

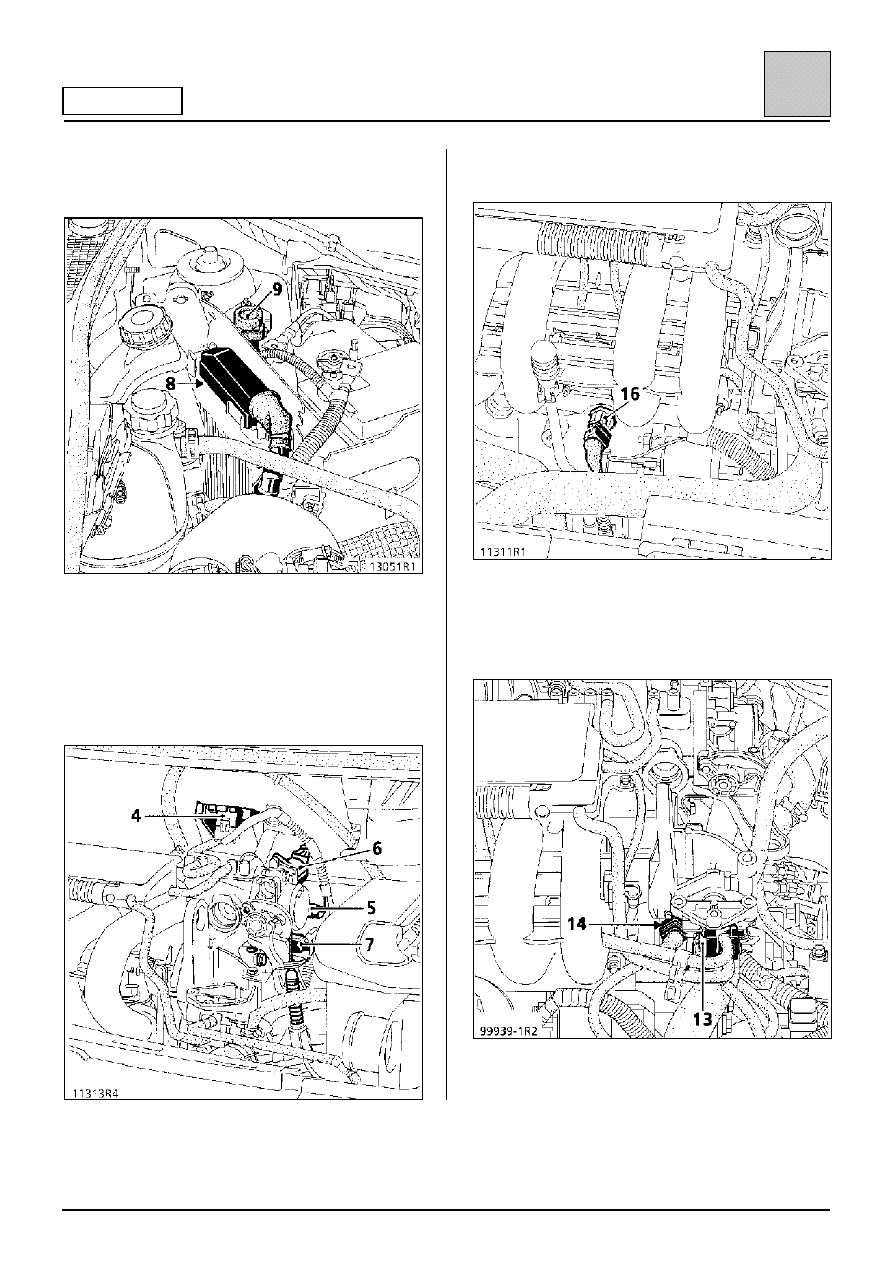

Двигатели D7F

8 Компьютер впрыска
9 Инерционный выключатель

4 Датчик абсолютного давления
5 Потенциометр положения дроссельной

заслонки

6 Шаговый электродвигатель регулятора

холостого хода

7 Датчик температуры воздуха

16 Датчик детонации (момент затяжки: 2,5 даН

⋅⋅⋅⋅м)

13 Электромагнитный клапан системы

рекуперации паров топлива

14 Датчик температуры охлаждающей жидкости

СИСТЕМА ВПРЫСКА

Расположение элементов

17-9

17

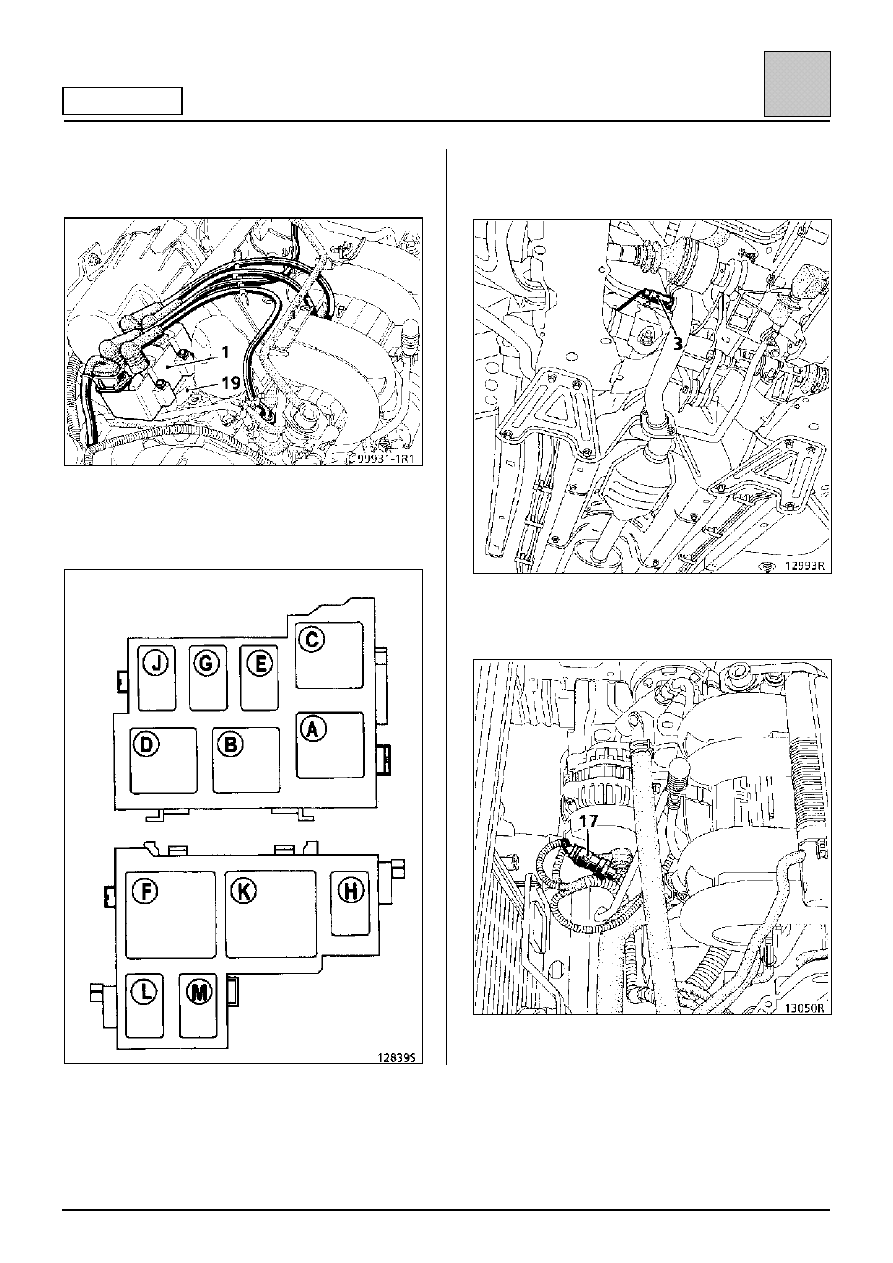

Двигатели D7F

1 Катушка зажигания
19 Конденсатор фильтра помехоподавления

Н Реле блокировки
К Реле топливного насоса

3 Кислородный датчик (момент затяжки:

5 даН

⋅⋅⋅⋅м)

17 Реле давления усилителя рулевого управления
