 ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Затяжка болтов крепления головки блока цилиндров

07-13

07

ДВИГАТЕЛЬ F8Q

Усадка прокладки

Затяните все болты с моментом 3 даН

"м, затем

доверните головки болтов на угол 80

% ± 4% в

указанном ниже порядке.

Выждите 3 минуты (время, необходимое для
усадки прокладки).

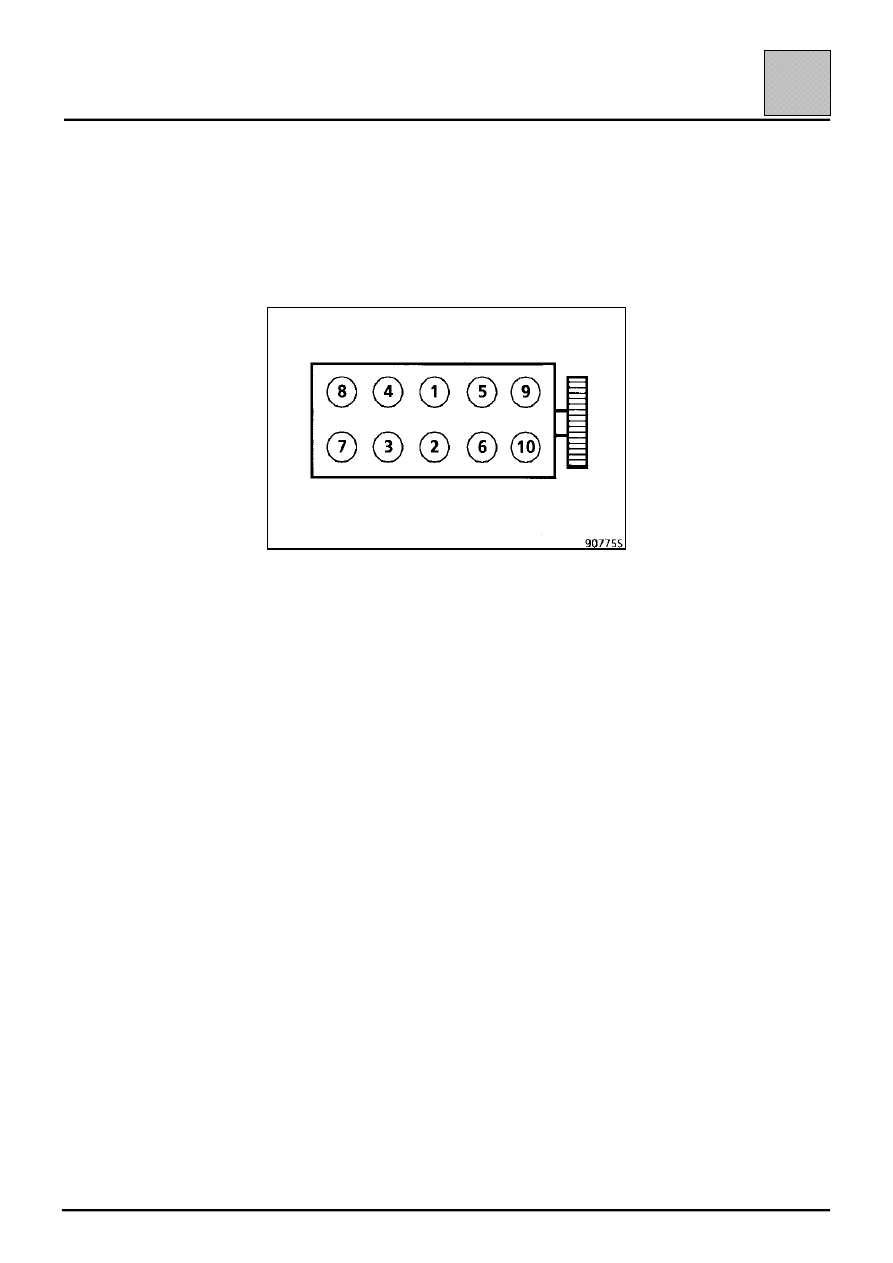

Затяжка болтов головки блока:

– Затяжка болтов головки блока выполняется

поэтапно; нижеследующая процедура
выполняется последовательно на болтах 1-2
затем 3-4, 5-6, 7-8 и 9-10.

– Ослабьте полностью затяжку болтов 1-2.

– Затяните болты 1-2 с моментом 2,5 даН

"м,

затем доверните болты на угол 213

% ± 7%.

Повторите процедуры ослабления затяжки и

последующей затяжки для болтов 3-4, 5-6, 7-8
и 9-10.

 ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Шины и колеса

07-14

07

Автомобиль

Диски

Шины

Давление воздуха в холодных шинах (бар)(1)

Передние колеса

Задние колеса

FC0X

5B 13

165/70 R 13 C 88/86

2,8

3,6

KC0X

5B 13

165/70 R 13 83(2)

2,6

2,9

5,5 J14

165/70 R 14

2,4

3,0

(1)

Для полностью груженого автомобиля при движении по шоссе.

Момент затяжки гаек крепления колес: 9 даН

"м

Торцевое биение обода: 1,2 мм

(2)

Усиленная шина.

ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Тормоза

07-15

07

ТОРМОЗА

Диаметр тормозного барабана или толщина диска (мм)

Максимальное

боковое биение

Автомобиль

Передние колеса

Задние колеса

тормозного диска

(мм)

Номинальный Минимально

допустимый

Номинальный

Максимально

допустимый (1)

Передние

колеса

Задние

колеса

FC0X

20

17,7

при обычной

грузоподъемност

и

203,2

при обычной

грузоподъемности

204,45

0,07

—

KC0X

при увеличенной

грузоподъемност

и

228,3

при увеличенной

грузоподъемности

229,5

(1)

Тормозной барабан: диаметр при максимально допустимом износе.

Толщина накладки (мм) (включая основание колодки)

Автомобиль

Передние колеса

Задние колеса

Тормозная жидкость

Новая

Минимально

допустимая

Новая

Минимально

допустимая

FC0X

17,8

5,5

С АБС

4,6 (1)

3,15 (2)

2

SAE J1703 DOT4

KC0X

Без АБС

4,2 (1)
2,8 (2)

FC0X (3)

17,8

5,5

С АБС

4,8

2

SAE J1703 DOT4

KC0X (3)

Без АБС

4,5

(1)

Ведущая тормозная колодка.

(2)

Ведомая тормозная колодка.

(3)

С увеличенной грузоподъемностью.

 ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Регулятор тормозных сил

07-16

07

ДАВЛЕНИЕ В ТОРМОЗНОМ КОНТУРЕ

Контрольное давление (1) (бар)

Автомобиль

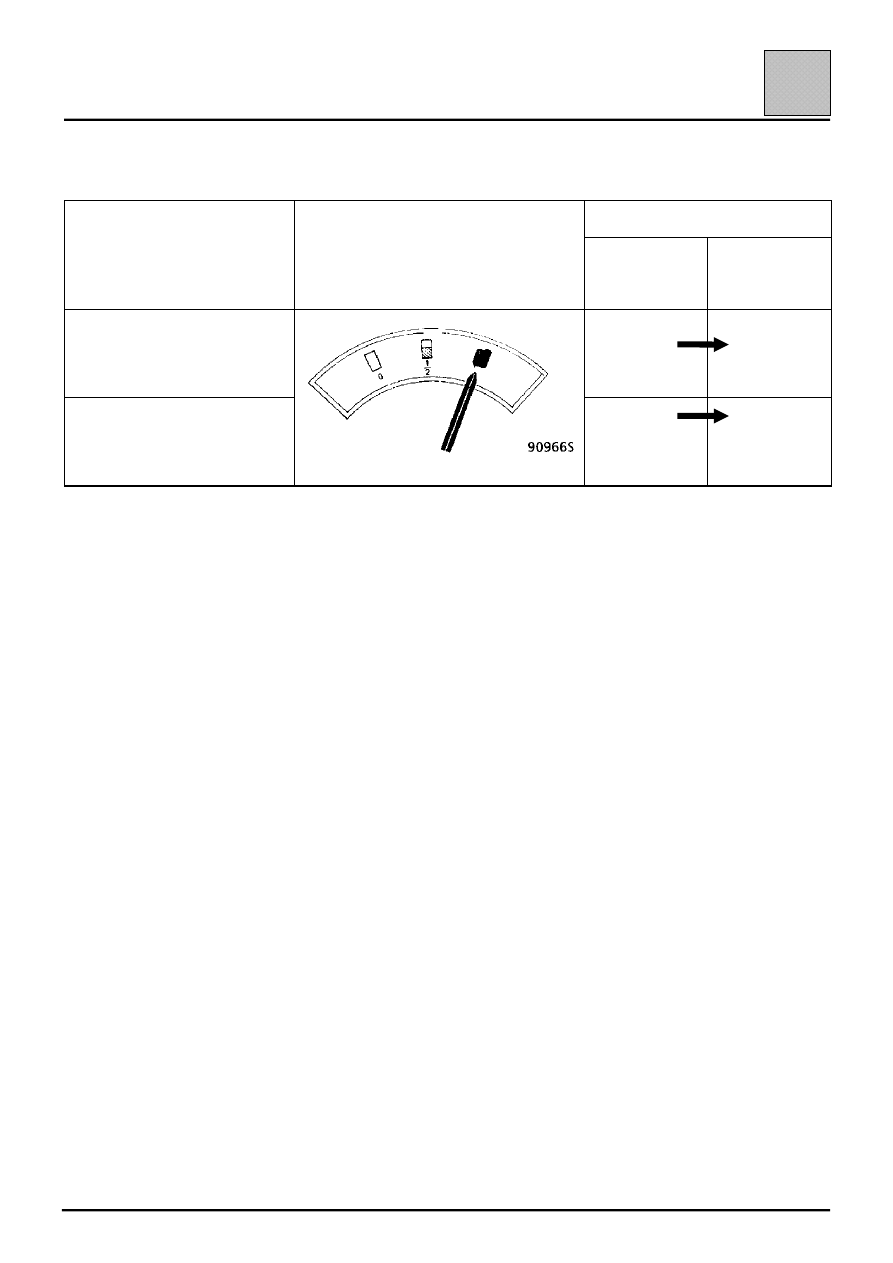

Топливный бак (водитель в

автомобиле)

Передние

тормозные

механизмы

Задние

тормозные

механизмы

FC0X
KC0X

со стандартной

грузоподъемностью

100

35,4

+8

FC0X
KC0X

с увеличенной

грузоподъемностью

100

38

+8

(1)

Эта проверка выполняется с помощью двух манометров, устанавливаемых по диагонли в
соответствии с диагональным разделением тормозных контуров.
