 ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Натяжение ремня привода

вспомогательного оборудования

07-9

07

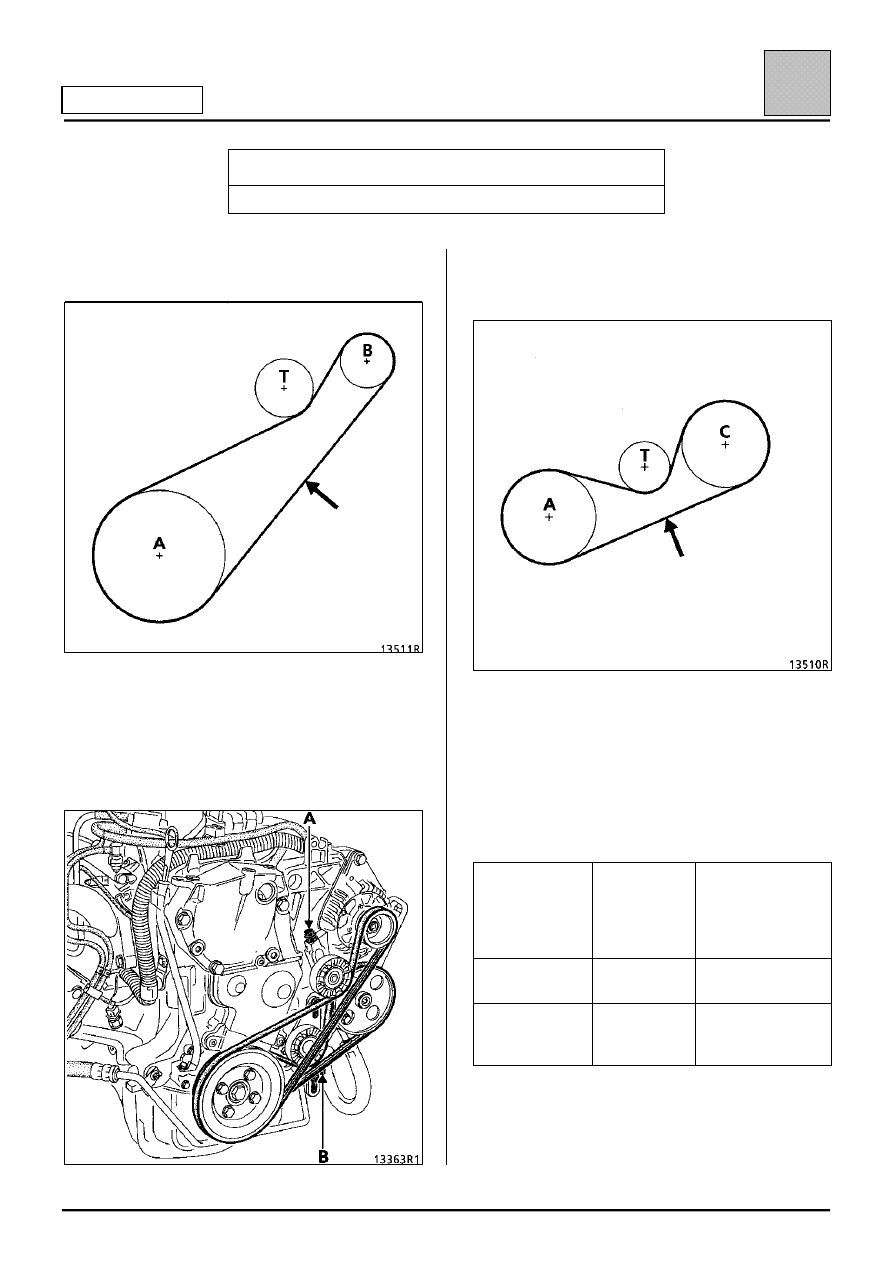

ДВИГАТЕЛЬ E7J

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1273

Прибор для контроля натяжения ремня

РЕМЕНЬ ПРИВОДА ГЕНЕРАТОРА

А Шкив коленчатого вала.
В Шкив генератора.
С Шкив насоса усилителя рулевого управления.
Т Натяжной ролик.
$ Место проверки натяжения ремня.

РЕМЕНЬ ПРИВОДА НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

Болт А: натяжение ремня привода генератора.
Болт В: натяжение ремня привода насоса

усилителя рулевого управления.

ПРИМЕЧАНИЕ: Затяните гайки болтов (А) и (В)
после регулировки натяжения.

Натяжение

(единица US =

единица SEEM)

Многоручье–

вой ремень

привода

генератора

Могоручьевой

ремень привода

насоса усилителя

рулевого

управления

Установочное

значение

101 ± 6

106 ± 5

Мин. эксплута-

ционное

значение

52

59

 ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Натяжение ремня привода

вспомогательного оборудования

07-10

07

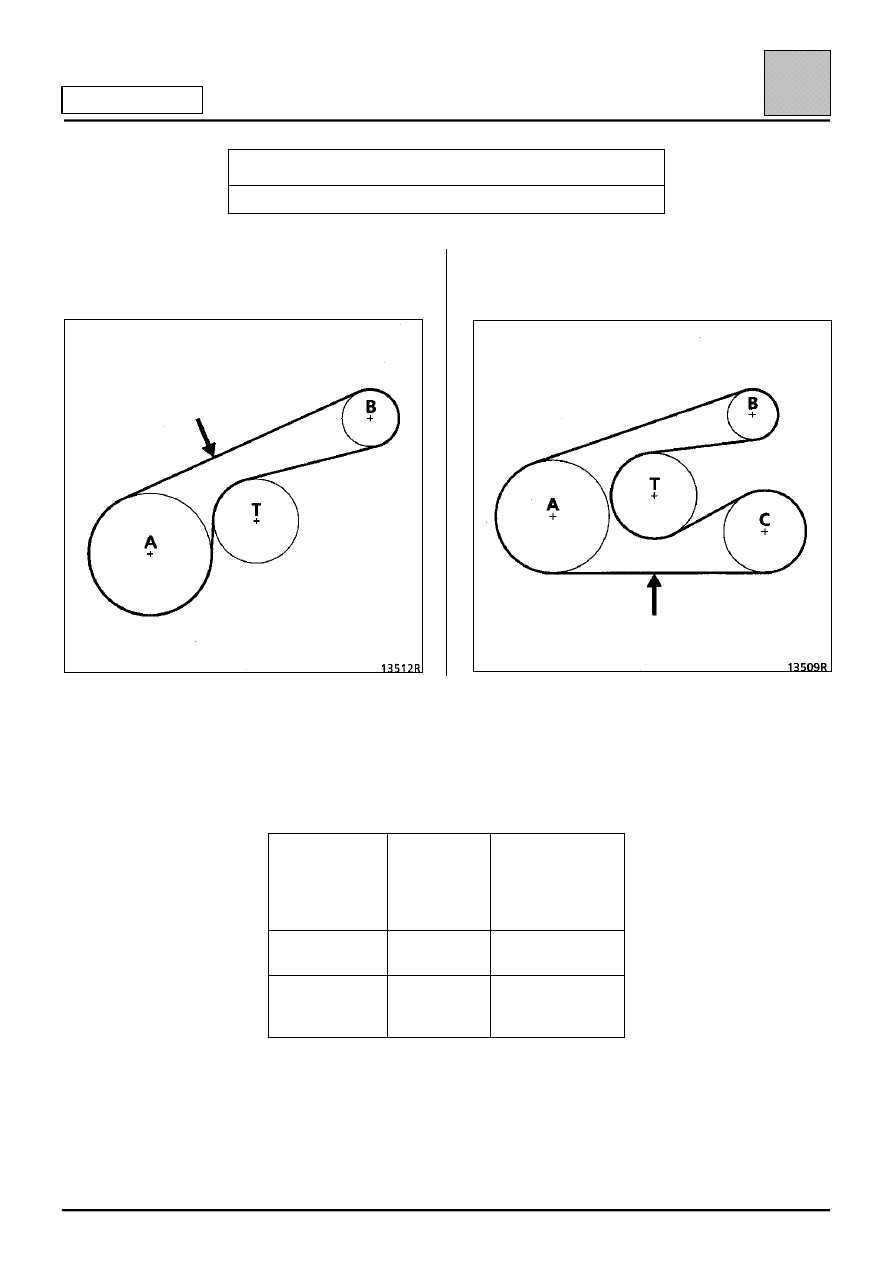

ДВИГАТЕЛЬ F7Q

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1273

Прибор для контроля натяжения ремня

РЕМЕНЬ ПРИВОДА ГЕНЕРАТОРА

РЕМЕНЬ ПРИВОДА НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

А Шкив коленчатого вала.
В Шкив генератора.
С Шкив насоса усилителя рулевого управления.
Т Натяжной ролик.
$ Место проверки натяжения ремня.

Натяжение

(единица US =

единица SEEM)

Многоручье–

вой ремень

привода

генератора

Многоручьевой

ремень привода

насоса усилителя

рулевого

управления

Установочное

значение

115 ± 5

116 ± 6

Мин. эксплута-

ционное

значение

70

68

 ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

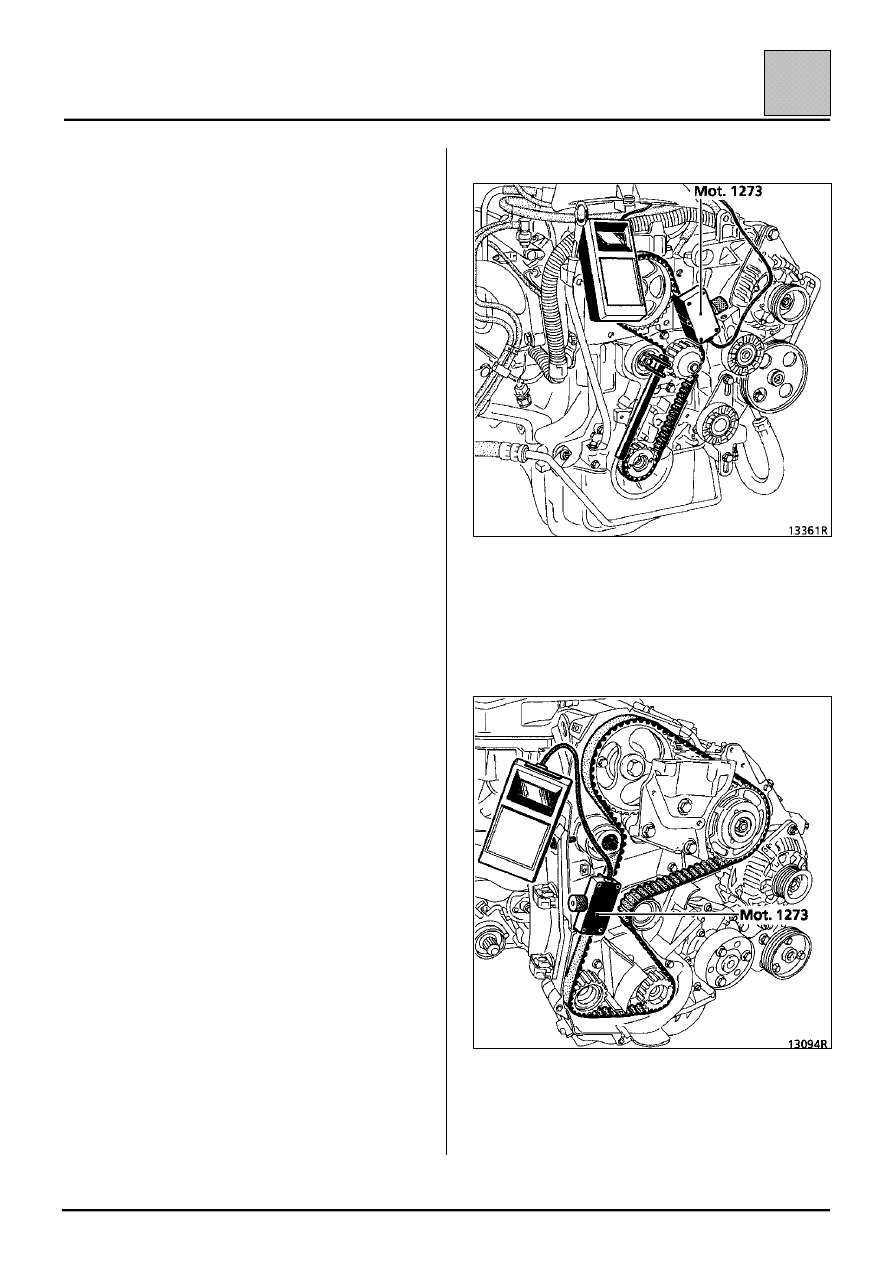

Натяжение ремня привода газораспределительного механизма

07-11

07

Способ натяжения

Дайте двигателю остыть до температуры
окружающего воздуха.

Установите новый ремень.

Установите на него измерительный блок прибора
Mot. 1273.

Поверните ручку регулятора нажимного
устройства до третьего щелчка, подготовив тем
самым прибор к работе.

Натяните ремень до отображения на дисплее
прибора Mot. 1273 заданного установочного
значения.

Заблокируйте натяжное устройство, проведите
контрольную проверку, доведите натяжение до
требуемой величины.

Проверните коленчатый вал на три оборота.

Убедитесь, что величина натяжения находится в
пределах допусков (±10%), в противном
случае проведите повторную регулировку.

ПРИМЕЧАНИЕ:

– На двигателе F8Q перед установкой

измерительного блока прибора Mot. 1273
снимите штифт фиксации положения ВМТ Mot
1054 и нажмите с силой на ремень на
участке между шкивом промежуточного
вала и натяжным роликом, затем проведите
замер.

– Никогда не устанавливайте повторно снятый

ремень.

– Замените ремень, если натяжение меньше

минимального допустимого
эксплутационного значения натяжения.

Двигатель D7F

Имеются особенности в натяжении ремня
привода газораспределительного механизма:
смотрите раздел 11.

Двигатель E7J

Натяжение ремня (в единицах SEEM)

Установочное: 30 US

Минимально допустимое эксплутационное:
26 US.

Двигатель F8Q

Натяжение ремня (в единицах SEEM)

Установочное: 29 US

Минимально допустимое эксплутационное:
25 US.

 ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Затяжка болтов крепления головки блока цилиндров

07-12

07

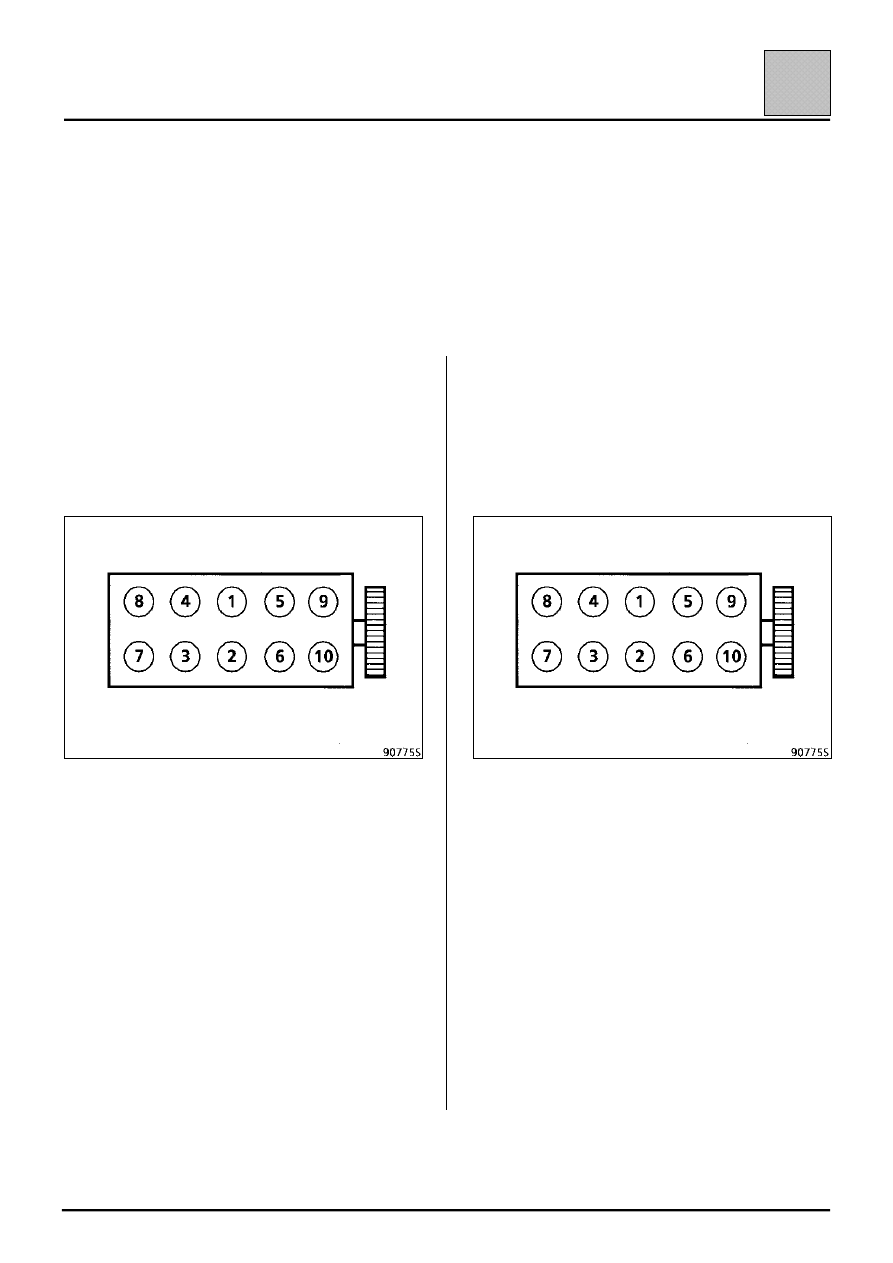

СПОСОБ ЗАТЯЖКИ БОЛТОВ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ

ЗАМЕЧАНИЕ:

Для обеспечения правильной затяжки болтов удалите шприцем масло, которое может находиться в
отверстиях под крепежные болты головки блока цилиндров.

Все болты головки блока должны обязательно заменяться после снятия.
Подтяжки болтов головки блока цилиндров не требуется.

Смажьте моторным маслом резьбы и головки болтов с нижней стороны.

ДВИГАТЕЛЬ D7F

Усадка прокладки

Затяните все болты с моментом 2 даН

"м, затем

доверните головки болтов еще на угол 90

% в

указанном ниже порядке.

Выждите 3 минуты (время, необходимое для
усадки прокладки).

Затяжка болтов головки блока:

Затяжка болтов головки блока выполняется
поэтапно; нижеследующая процедура
выполняется последовательно на болтах 1-2
затем 3-4, 5-6, 7-8 и 9-10.

Ослабьте полностью затяжку болтов 1-2.

Затяните болты 1-2 с моментом 2 даН

"м, затем

доверните болты на угол 200

%.

Повторите процедуры ослабления затяжки и
последующей затяжки для болтов 3-4, 5-6, 7-8 и
9-10.

ДВИГАТЕЛЬ E7J

Усадка прокладки

Затяните все болты с моментом 2 даН

"м, затем

доверните головки болтов на угол 97

% ± 2% в

указанном ниже порядке.

Выждите 3 минуты (время, необходимое для
усадки прокладки).

Затяжка болтов головки блока:

Затяжка болтов головки блока выполняется
поэтапно; нижеследующая процедура
выполняется последовательно на болтах 1-2
затем 3-4, 5-6, 7-8 и 9-10.

Ослабьте полностью затяжку болтов 1-2.

Затяните болты 1-2 с моментом 2 даН

"м, затем

доверните болты на угол 97

% ± 2%.

Повторите процедуры ослабления затяжки и
последующей затяжки для болтов 3-4, 5-6, 7-8 и
9-10.
