ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Натяжение приводных ремней

07-5

07

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1273

Прибор для контроля натяжения ремня

А Измерительный блок
В Приемный блок с дисплеем
С Соединительный кабель
D Пластинка для контрольной тарировки

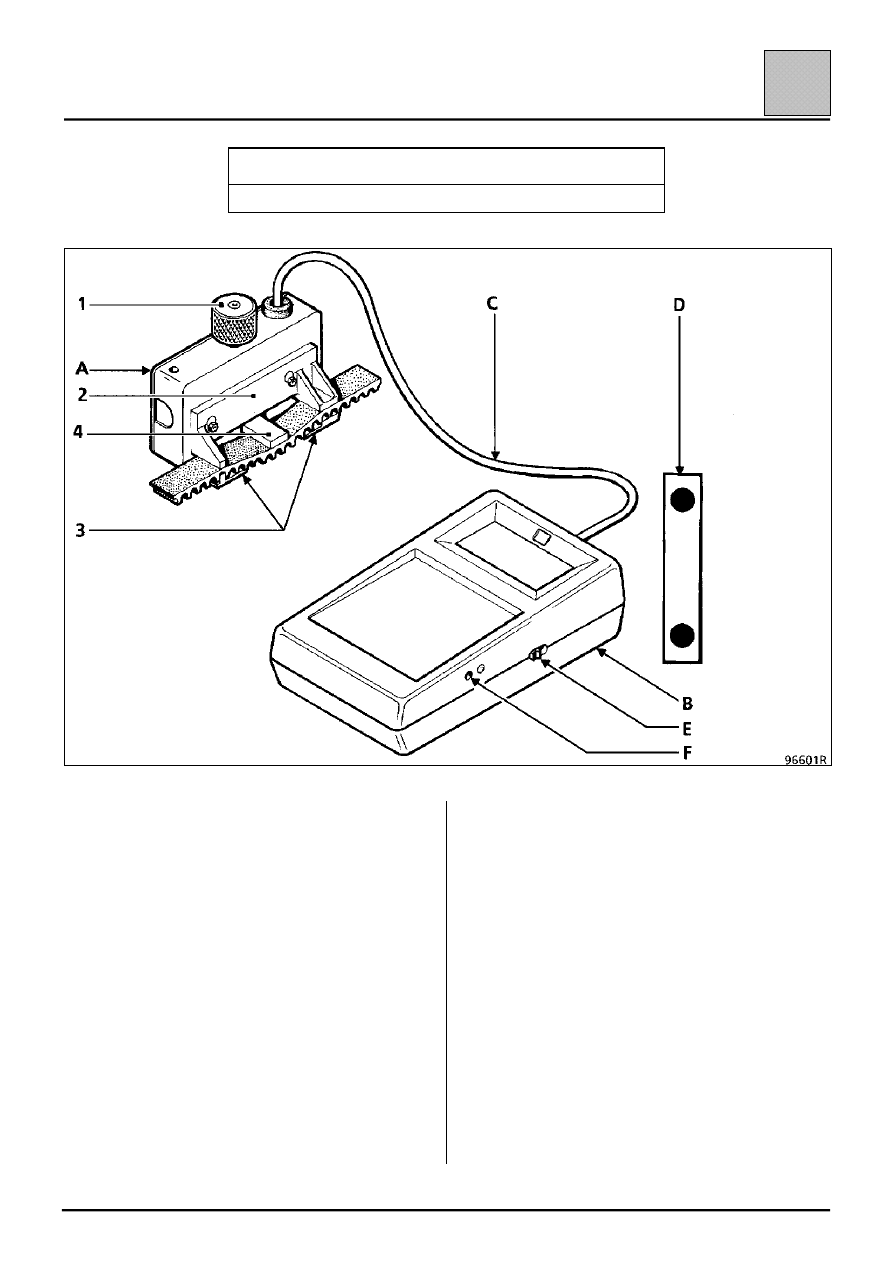

Принцип работы прибора

Измерительный блок с помощью ручки (1)
регулятора нажимного устройства (2) и наружных
лапок (3) придает ремню постоянный прогиб.

Силу реакции ремня измеряют с помощью
контрольной пластины (4), снабженной
тензодатчиками.

Растяжение тензодатчиков приводит к изменению
их сопротивления. Это изменение,
преобразованное прибором, отображается на
дисплее в единицах SEEM (US).

Тарировка прибора

Прибор отрегулирован заводом-изготовителем,
однако каждые шесть месяцев необходимо
производить контрольную проверку его
показаний.

Способ измерения

Установка на ноль:
– включите питание прибора (кнопка Е) при

положении ручки (1) снизу измерительного
блока,

– если на дисплее высвечивается 0, то прибор

можно считать готовым к работе,

– при отсутствии показаний на дисплее

проверьте состояние батарейки прибора с
номинальным напряжением 9 В,

– если на дисплее высвечивается величина,

отличная от 0, установка на 0 осуществляется
вращением винта (F).

ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Натяжение приводных ремней

07-6

07

Проверка тарировки

Включите питание прибора (кнопка Е).

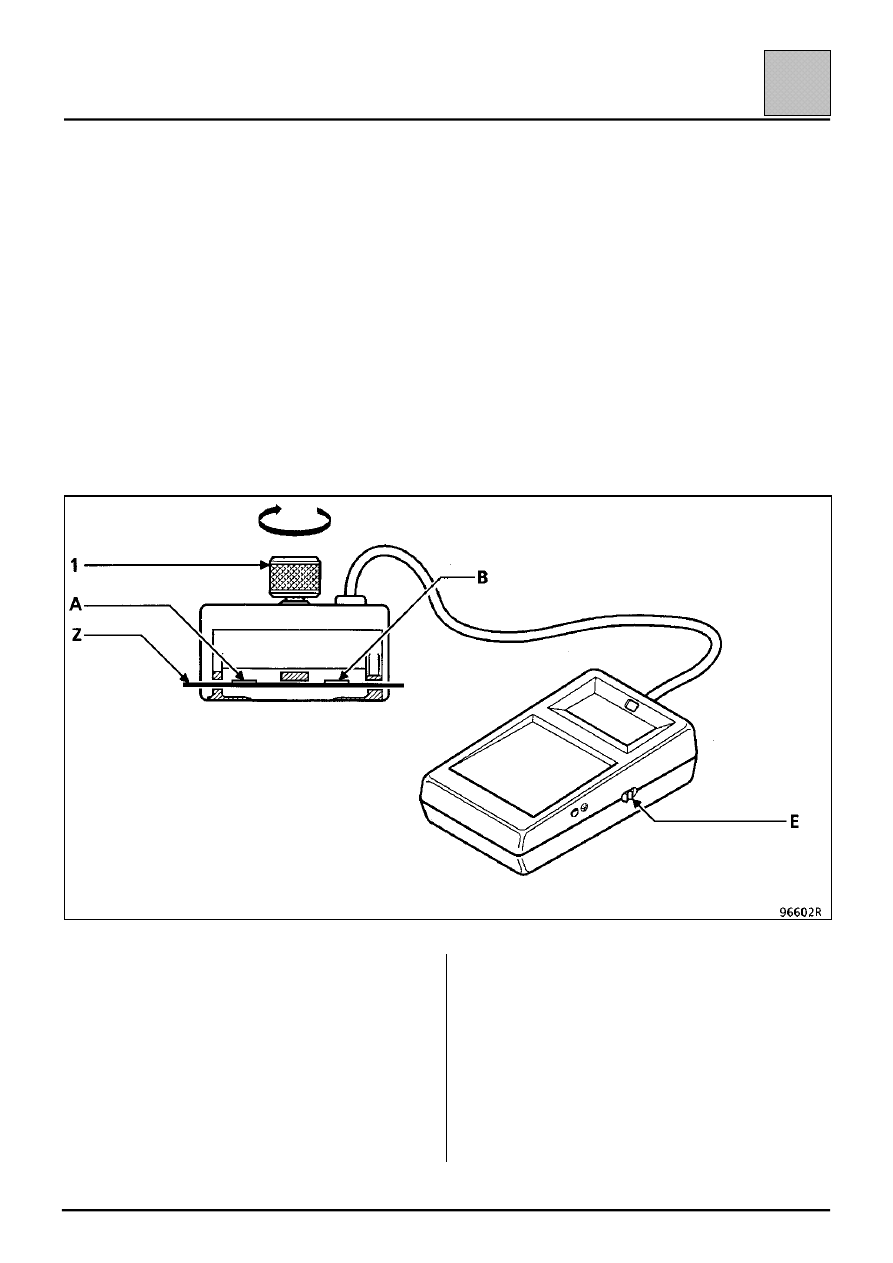

Поместите эталонную пластину (Z) в измерительный блок, как показано на рисунке (гравированными
контрольными метками вверх, (А) — минимальная величина, (В) — максимальная величина).

Заверните ручку (1) регулятора нажимного устройства до третьего щелчка, подготовив тем самым прибор к
работе.

Удостоверьтесь, что на дисплее высвечивается величина Х, находящаяся между величинами А и В
(А

# Х # В).

ПРИМЕЧАНИЕ: На практике может возникнуть необходимость в проведении нескольких замеров для
получения требуемого значения. Если после нескольких попыток правильная величина так и не получена,
то обратитесь к специалистам фирмы SEEM.

ПРИМЕЧАНИЕ: Каждый прибор имеет свою эталонную пружинящую пластинку и они не взаимозаменяемы.

1

Ручка регулятора с накаткой (нажимное
устройство).

А и В Контрольные метки эталонной пластинки.
Z

Эталонная пластинка.

Фирма SEEM

Обращайтесь в местное представительство за
дальнейшей информацией.

ОБЩИЕ ПРАВИЛА

– никогда не устанавливайте повторно снятый

ремень, замените его,

– не увеличивайте натяжение ремня, если

величина натяжения находится между
установочным значением и минимальным
эксплутационным значением,

– если в ходе проверки будет установлено, что

натяжение ремня ниже минимального
эксплутационного значения, ремень следует
заменить.

ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Натяжение ремня привода вспомогательного оборудования

07-7

07

МНОГОРУЧЬЕВОЙ РЕМЕНЬ

Способ натяжения

Дайте двигателю остыть до температуры окружающего воздуха.

Установите новый ремень.

Установите на него измерительный блок прибора Mot. 1273.

Поверните ручку (1) регулятора нажимного устройства до третьего щелчка, подготовив тем самым прибор к
работе.

Натяните ремень до отображения на дисплее Mot. 1273 заданного установочного значения.

Заблокируйте натяжное устройство, проведите контрольную проверку, доведите натяжение до требуемой
величины.

Проверните коленчатый вал на три оборота.

Убедитесь, что величина натяжения находится в пределах допусков, в противном случае проведите
повторную регулировку.

ПРИМЕЧАНИЕ:

Не устанавливайте повторно снятый ремень.

Замените ремень, если натяжение меньше минимального допустимого значения натяжения.

Мелкие надрезы или трещины не являются причиной для замены ремня.

 ВЕЛИЧИНЫ И РЕГУЛИРОВКИ

Натяжение ремня привода

вспомогательного оборудования

07-8

07

ДВИГАТЕЛЬ D7F

НЕОБХОДИМЫЙ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Mot. 1273

Прибор для контроля натяжения ремня

РЕМЕНЬ ПРИВОДА ГЕНЕРАТОРА

РЕМЕНЬ ПРИВОДА НАСОСА
ГИДРОУСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ

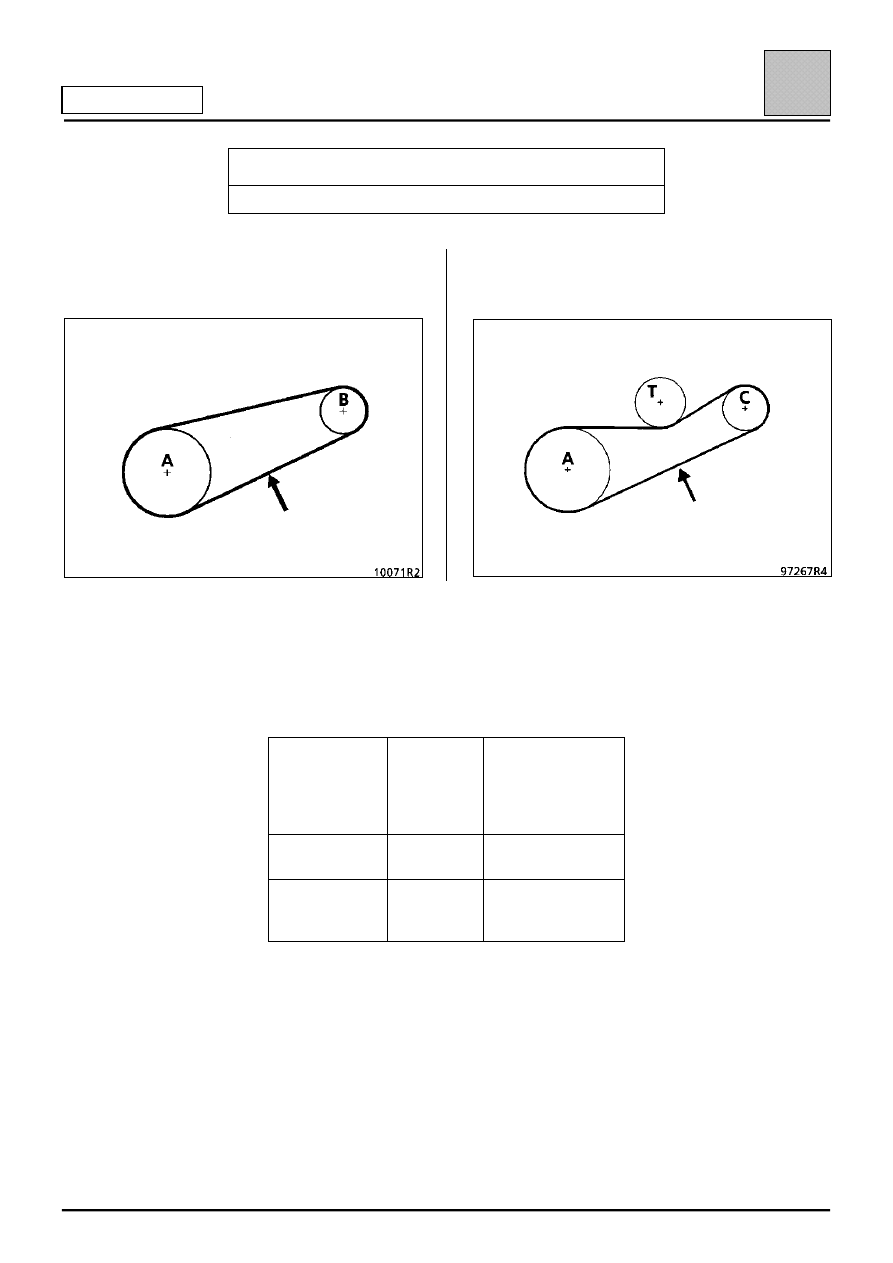

А Шкив коленчатого вала.
В Шкив генератора.
С Шкив насоса усилителя рулевого управления.
Т Натяжной ролик.
$ Место проверки натяжения ремня.

Натяжение

(единица US =

единица SEEM)

Многоручье

–вой ремень

привода

генератора

Многоручьевой

ремень привода

насоса усилителя

рулевого

управления

Установочное

значение

102 ± 7

96 ± 5

Мин. эксплута-

ционное

значение

53

43
