МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

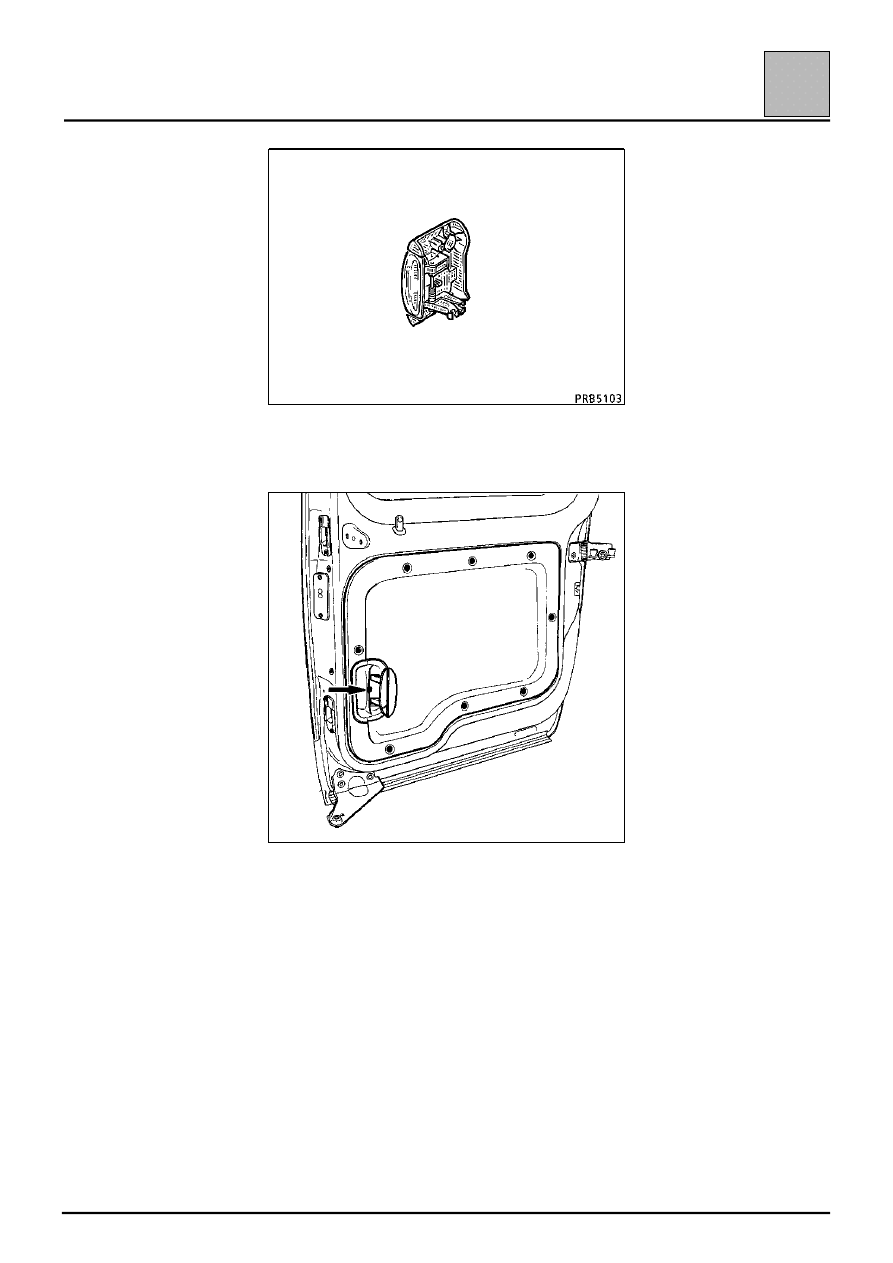

Внутренняя ручка привода замка сдвижной двери

51-7

51

СНЯТИЕ

Отсоедините крепежный винт.

Освободите трос привода механизма открытия.

13102R

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

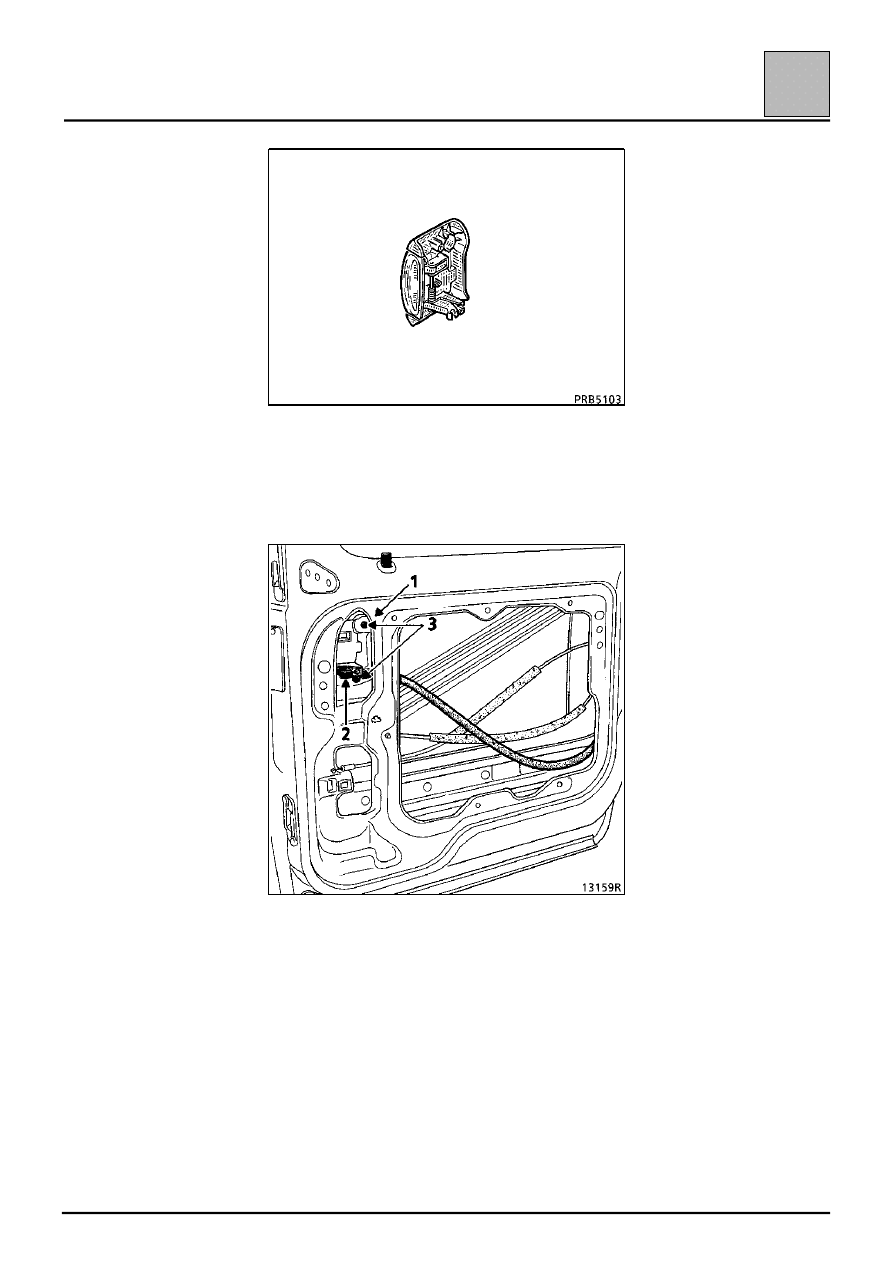

Наружная ручка сдвижной двери

51-8

51

СНЯТИЕ

После снятия обивки (см. раздел 72) освободите:
– тягу кнопки блокировки замка (1).

– трос привода механизма открытия (2).

Снимите крепежный винт (3).

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

Кнопка блокировки и замок сдвижной двери

51-9

51

После снятия обивки:

СНЯТИЕ КНОПКИ БЛОКИРОВКИ

Отсоедините стопорные шайбы (1), тягу (2) и трос (3) механизма привода замка.

СНЯТИЕ ЗАМКА

Снимите крепежный винт.

Если на данном автомобиле установлен механизм с электроприводом,
отсоедините жгут электропроводки.

Отсоедините трос механизма привода замка.

МЕХАНИЗМЫ БОКОВЫХ ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

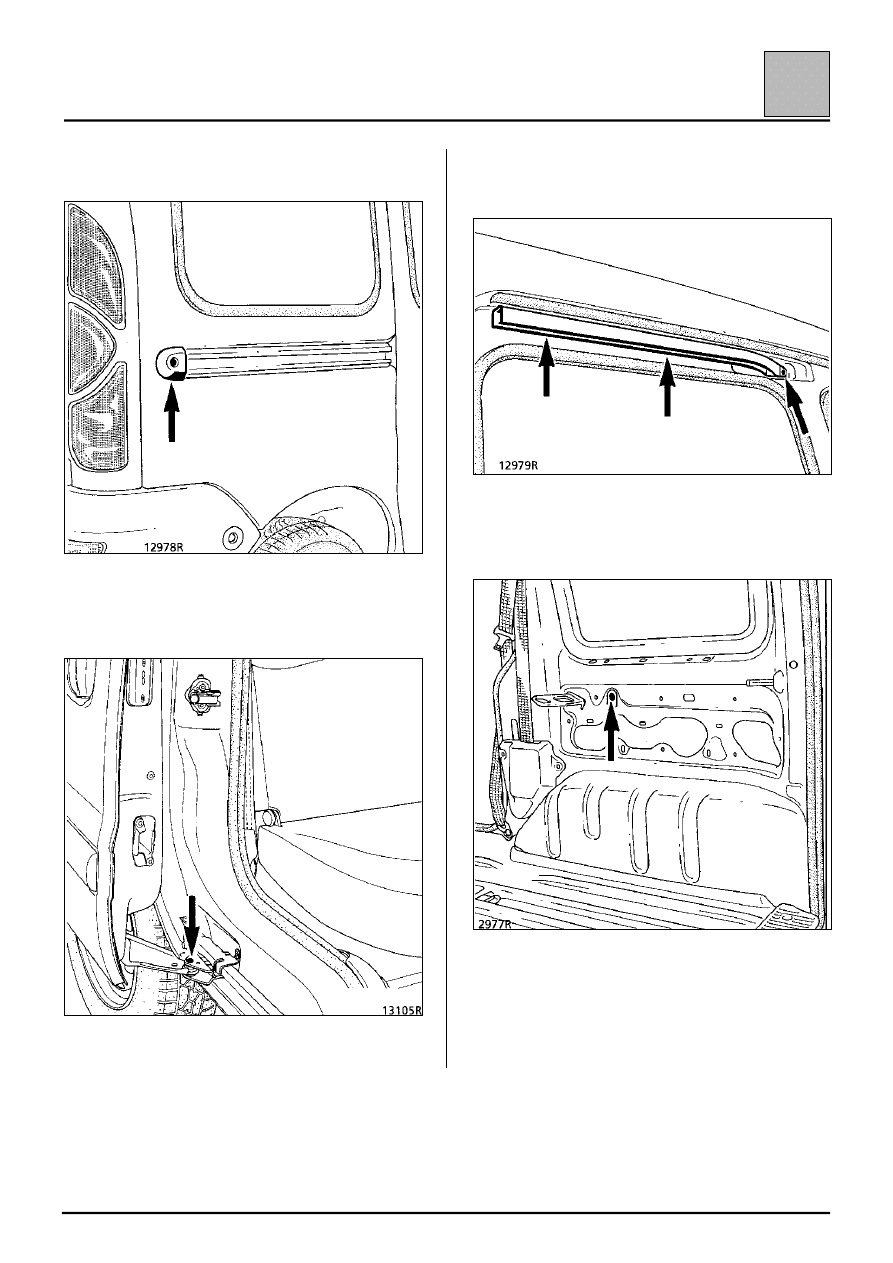

Направляющие сдвижной двери

51-10

51

СНЯТИЕ СДВИЖНОЙ ДВЕРИ

Снимите:
– задний упор,

– ось.

СНЯТИЕ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ ВЕРХНЕЙ
НАПРАВЛЯЮЩЕЙ

СНЯТИЕ ЭЛЕМЕНТОВ КРЕПЛЕНИЯ
ПРОМЕЖУТОЧНОЙ НАПРАВЛЯЮЩЕЙ

Снимите внутреннюю обивку.
