Рено Кангу. Руководство - часть 1

Механизмы и аксессуары
кузова автомобиля

ОБЩИЕ СВЕДЕНИЯ

МЕХАНИЗМЫ БОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

МЕХАНИЗМЫ НЕБОКОВЫХ

ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ

ОСТЕКЛЕНИЕ КУЗОВА

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ

КУЗОВА

НАРУЖНЫЕ КУЗОВНЫЕ АКСЕССУАРЫ

НИЖНИЕ АКСЕССУАРЫ САЛОНА

ВЕРХНИЕ АКСЕССУАРЫ САЛОНА

ЭЛЕМЕНТЫ ПАССИВНОЙ

БЕЗОПАСНОСТИ САЛОНА

77 11 190 298

ИЮЛЬ 1997

Русское издание

«Методы  ремонта,  рекомендуемые  изготовителем  в  настоящем  документе,  соот-

ветствуют  техническим  условиям,  действительным  на  момент  составления  руко-

водства.

В случае внесения конструктивных изменений в изготовление деталей, узлов,
агрегатов автомобиля данной модели, методы ремонта могут быть также соот-
ветственно изменены.»

Все авторские права принадлежат Renault.

Воспроизведение или перевод, в том числе частичные, настоящего документа, равно
как и использование системы нумерации запасных частей, запрещены без
предварительного письменного разрешения Renault.

©



Renault 1997

5

50

51

52

54

55

56

57

58

59

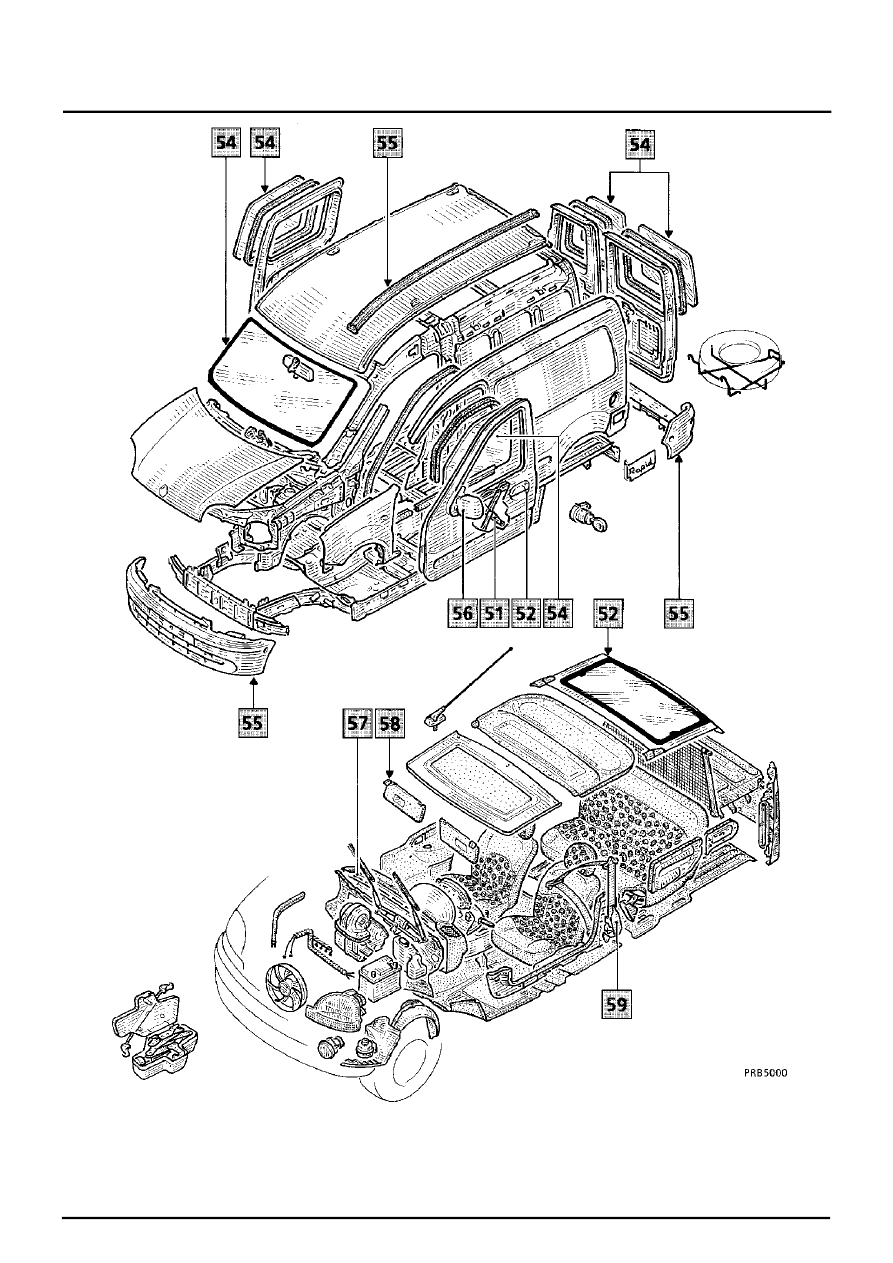

СХЕМА – ИЛЛЮСТРАЦИЯ К ОГЛАВЛЕНИЮ

Механизмы и аксессуары

кузова автомобиля

Оглавление

Страница

Страница

ОБЩИЕ СВЕДЕНИЯ

Техника безопасности

50-1

Инструменты и приспособления

50-2

МЕХАНИЗМЫ БОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ
КУЗОВА

Рукоятка стеклоподъемника
передней двери

51-1

Внутренняя ручка привода замка
передней двери

51-2

Наружная ручка передней двери

51-3

Замок передней двери

51-4

Стеклоподъемник передней двери

51-5

Цилиндры замков дверей

51-6

Внутренняя ручка привода замка
сдвижной двери

51-7

Наружная ручка сдвижной двери

51-8

Кнопка блокировки и замок сдвижной
двери

51-9

Направляющие сдвижной двери

51-10

Регулировка сдвижной двери

51-12

МЕХАНИЗМЫ НЕБОКОВЫХ
ОТКРЫВАЮЩИХСЯ ЭЛЕМЕНТОВ
КУЗОВА

Наружная ручка задней двери

52-1

Двигатель заднего стеклоочистителя

52-2

Замок задней двери

52-3

Защелка замка задней двери

52-4

Наружная рукоятка двери задка

52-5

Поперечина открывающей секции
крыши

52-6

ОСТЕКЛЕНИЕ КУЗОВА

Ветровое стекло

54-1

Стекло передней двери

54-3

ОСТЕКЛЕНИЕ КУЗОВА

Сдвижное или неподвижное стекло
сдвижной двери

54-4

Боковое неподвижное или сдвижное
стекло

54-5

Стекло задней двери и стекло двери
задка

54-6

Сдвижное стекло/стопор

54-7

НАРУЖНЫЕ ЭЛЕМЕНТЫ ЗАЩИТЫ
КУЗОВА

Защитная накладка крыши кузова

55-1

Бамперы

55-3

Боковые защитные накладки

55-4

Задняя защитная панель

55-5

НАРУЖНЫЕ КУЗОВНЫЕ
АКСЕССУАРЫ

Наружное зеркало заднего вида

56-1

Стекло зеркала заднего вида

56-2

Жиклер-распылитель омывателя
заднего стекла

56-3

Блок освещения номерного знака

56-4

НИЖНИЕ АКСЕССУАРЫ САЛОНА

Приборная панель

57-1

ВЕРХНИЕ АКСЕССУАРЫ САЛОНА

Верхнее отделение салона

58-1

ЭЛЕМЕНТЫ ПАССИВНОЙ
БЕЗОПАСНОСТИ САЛОНА

Передние ремни безопасности

59-1

Задние ремни безопасности

59-2

54

50

51

52

54

55

56

57

58

59

ОБЩИЕ СВЕДЕНИЯ

Техника безопасности

50-1

50

A

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ И
УСТРОЙСТВА ПРЕДНАТЯЖЕНИЯ РЕМНЕЙ
БЕЗОПАСНОСТИ

ПРЕДУПРЕЖДЕНИЕ: все работы с системами
надувных подушек безопасности и
преднатяжителями ремней безопасности
должны выполняться квалифицированным
специально подготовленным персоналом.
При этом следует ОБЯЗАТЕЛЬНО изучить
руководство «Подушка безопасности»,
раздел 88.

ВНИМАНИЕ: перед выполнением работ под
автомобилем, связанных с нанесением ударов по
полу кузова, снимите предохранитель в
электроцепи преднатяжителей ремней
безопасности и выждите 5 минут для разрядки
резервного конденсатора. См. раздел 88 «Цепи,
защищаемые плавкими предохранителями».

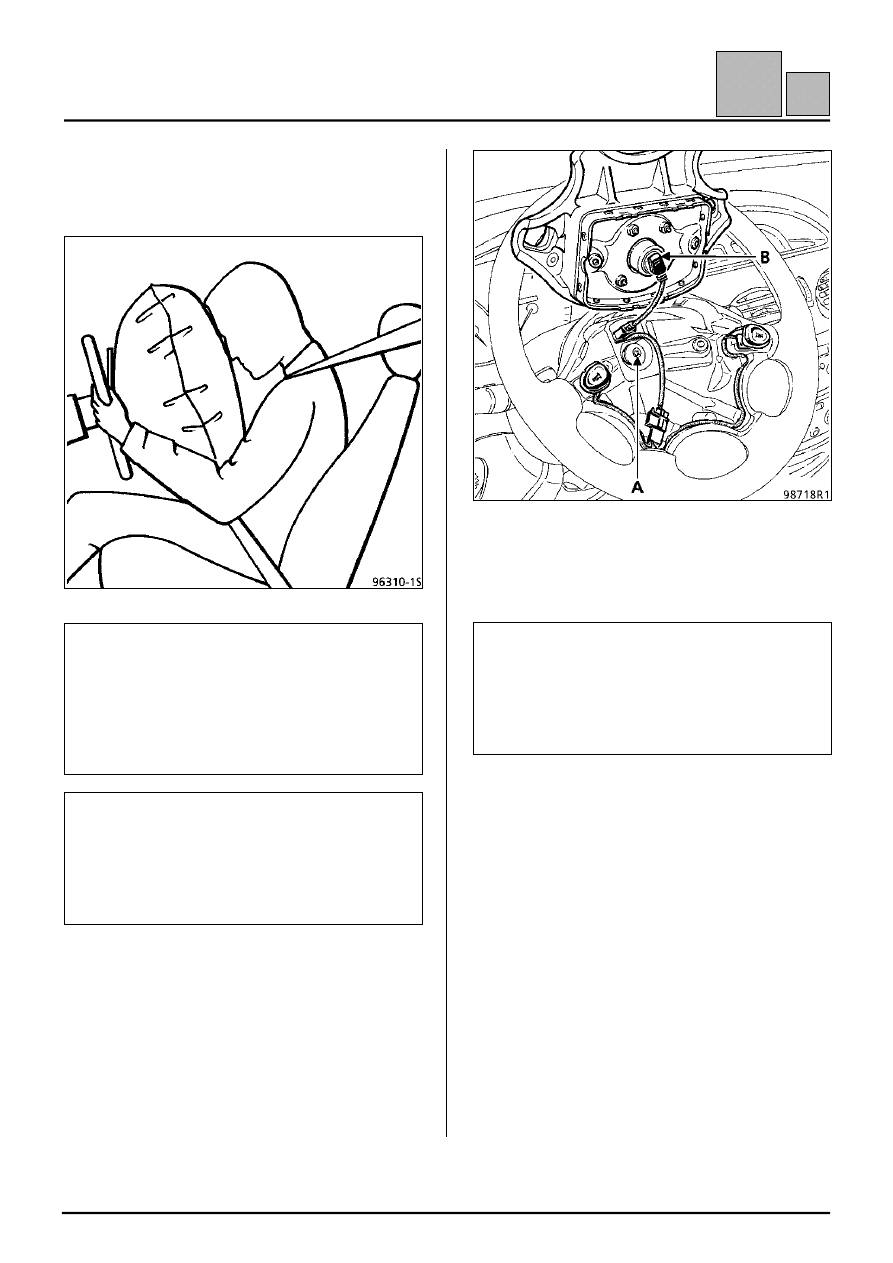

При каждом снятии рулевого колеса болт (А) его
крепления подлежит ОБЯЗАТЕЛЬНОЙ замене.
См. разделы 88 и 57А.

ПРЕДУПРЕЖДЕНИЕ: всякий раз при снятии
рулевого колеса ОБЯЗАТЕЛЬНО отсоедините
разъем (В) проводов подушки безопасности.
Для предотвращения случайного срабатывания
подушка безопасности снабжена разъемом,
который при отсоединении замыкается
накоротко.

ТЕПЛОВЫЕ ЭКРАНЫ

Тепловые экраны элементов двигателя, шасси и
кузова подлежат ОБЯЗАТЕЛЬНОЙ установке на
место в случае их снятия.

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ
СОЕДИНЕНИЙ

СТРОГО соблюдайте указанные моменты
затяжки резьбовых соединений.

МАТЕРИАЛЫ

Внимательно ознакомьтесь с инструкциями по
работе с используемыми материалами и
соблюдайте предписания по технике
безопасности и пользуйтесь защитными
средствами (рекомендуемыми
приспособлениями, перчатками, масками и т.п.)
